Por qué los equipos de prueba de descargas parciales a menudo no están listos para su uso en campo, y cómo los ingenieros de campo lo solucionan.

La frase "equipo de prueba de descarga parcial no listo para el campo" es una búsqueda frecuente en Google por parte de ingenieros que, justo después de la puesta en marcha, descubren mediante pruebas que un dispositivo que funcionó a la perfección en una demostración del proveedor o en una prueba de aceptación en fábrica ahora produce datos ilegibles en una subestación activa. Los problemas rara vez se originan en una sola falla, sino más bien en una serie de imperfecciones e imprecisiones en las expectativas, el diseño y la instalación; una secuencia desde la prueba de laboratorio hasta el trabajo de campo que requiere aclaración. Este documento va un paso más allá, identificando qué significa "listo para el campo" con respecto a los equipos de descarga parcial, los cinco modos de falla más frecuentes en el campo que toman a los equipos por sorpresa, y los árboles de decisión que los ingenieros utilizan al seleccionar sensores, tratar el ruido y realizar un estudio concluyente de descarga parcial en campo, desde la movilización hasta el informe.

1. Qué significa realmente “listo para usar en campo” para los equipos de prueba de descargas parciales.

Los vendedores proclamarán con orgullo que sus equipos de prueba están "listos para el campo", pero los compradores necesitan definir un estándar más estricto antes de que una falla en el campo se convierta en "equipo no listo para el campo". Un equipo "listo para el campo" descargo parcial Un instrumento de prueba es un equipo que cumple con los criterios de sensibilidad, calibración y relación señal/ruido especificados a través de la variedad de entornos de subestaciones eléctricas, cableado y conexiones de sensores de media tensión, funcionamiento con baterías y cables y manijas sometidos a tensión manual que caracterizan un trabajo de campo completo, no solo una cámara frigorífica o un conjunto de calibración de simulador de tensión sincronizado por GPS. Para un repaso sobre qué es realmente una descarga parcialEn resumen: se trata de una ruptura dieléctrica localizada dentro del aislamiento que lo erosiona mucho antes de que la falla sea visible en las pruebas estándar de resistencia de aislamiento.

Prácticamente, solo cinco especificaciones de rendimiento separan los registradores de datos de descarga parcial listos para el campo de los instrumentos solo para laboratorio: (1) rechazo de ruido en el punto del sensor y en el sistema de adquisición de datos, no durante el procesamiento posterior a la recopilación; (2) estabilidad de la temperatura de calibración: una subestación saludable oscila de 0 a 50 °C en un día caluroso de verano; (3) protección contra la entrada de polvo y agua en el conector, el cabezal del sensor y el cable: IP65 es el requisito mínimo para patios de maniobras exteriores; (4) durabilidad y uso repetido de la tecnología de interfaz del sensor sin pérdida de sensibilidad; y (5) usabilidad de los controles del operador, el hardware del dispositivo y la pantalla de información bajo la luz solar directa y con guantes.

El hecho de no especificar o probar los equipos según todas estas normas impide que el proveedor pueda ofrecer otro mensaje de "equipo casi listo para su uso en campo"; es una promesa que nunca se puede cumplir, pero que se cree con tanta frecuencia que, desde una perspectiva de fiabilidad, bien podría serlo.

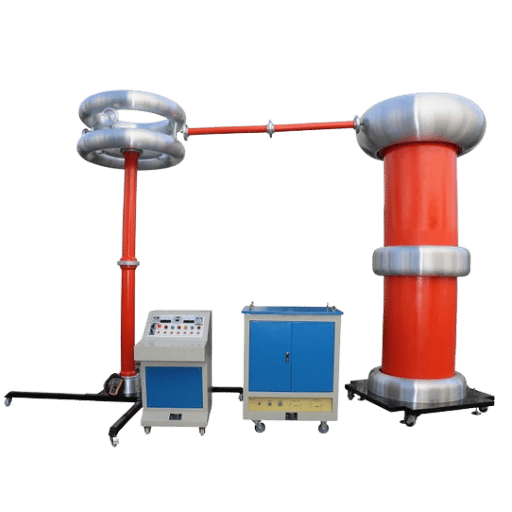

2. Los 5 modos de falla en campo de los equipos de prueba de descargas parciales

En los casos prácticos publicados y los informes de los ingenieros de campo, los mismos cinco modos de fallo parecen ser responsables de la mayoría de las designaciones de "no apto para el campo". Ninguna de estas condiciones es desconcertante; lo que las hace peligrosas es que los protocolos de aceptación de laboratorio rara vez las simulan. Lo que sigue —llamémoslo la perspectiva de los cinco modos de fallo— se sintetiza a partir de Introducción a las descargas parciales por parte de IEEE Alberta, Folleto técnico del grupo de trabajo D1.37 de CIGREy entrevistas de ingeniería recopiladas por Megger y Omicron.

Modo 1: Saturación de ruido en el cabezal del sensor.

Síntoma: el nivel de ruido se encuentra a menos de 10 dB de la señal PD prevista o, de otro modo, envuelve las imágenes resueltas en fase obtenidas individualmente en un ruido estático debilitante. Causa: emisiones de banda ancha de armónicos de VFD, fuentes de alimentación conmutadas, conexiones a tierra de aislamiento "flotantes" que se filtran a los sensores. Solución: cambiar a un sensor UHF o de banda estrecha, reubicar físicamente un conductor de tierra y utilizar un condensador de acoplamiento completamente blindado. Un detector de descargas parciales diseñado específicamente para este fin. Con un filtro de paso de banda seleccionable, esto suele solucionarse en una sola visita al sitio.

Modo 2: Deriva de calibración entre laboratorio y campo.

Síntoma: Las lecturas de pC para el mismo defecto difieren entre un 30 % y un 60 % entre la mañana y la tarde, o entre una sala de control a 22 °C y un gabinete exterior a 45 °C. Causa: El calibrador de pulsos utilizado en el laboratorio no se volvió a aplicar en el sitio, o la impedancia de acoplamiento del sensor cambió con la temperatura. Solución: Recalibrar en el equipo, a temperatura ambiente, antes de cada campaña de medición, y no una vez por trimestre como todavía lo exigen algunos sistemas de calidad.

Modo 3: actividad PD autoextinguible

Aquí hay otro camarón seco para equipos experimentados. Como Entrevista con el experto Megger Notas: la actividad de descargas parciales (DP) tiende a autoextinguirse en condiciones de funcionamiento estables, para luego reactivarse ante cambios de carga o ciclos térmicos. Síntoma: una medición puntual en campo no muestra descargas parciales cuando un defecto se está desarrollando activamente. Solución: nunca mida un activo en campo solo una vez por visita; recopile mediciones en dos o más condiciones de carga y a dos o más temperaturas ambiente, y analice la tendencia a lo largo de varias visitas.

Modo 4: Degradación del conector y del cable.

Síntoma: la sensibilidad disminuye entre un 20 % y un 40 % tras 50 a 100 ciclos de conexión, sin evidencia física de daño. Causa: los conectores BNC o tipo N se degradan rápidamente con el uso en campo, y la desadaptación de impedancia resultante atenúa primero los componentes de frecuencia de descarga parcial más altos. Solución: reemplace los conectores una vez al año de forma preventiva y revise el conductor interno de cada condensador de acoplamiento antes de cada inspección. Esta reparación, que cuesta 50 dólares, evita un diagnóstico erróneo de 50 000 dólares.

Modo 5: Brecha en la interpretación del operador

El modo de falla menos documentado. Los equipos de campo suelen confundir la descarga corona, los arcos eléctricos a tierra o el ruido de radio con descargas parciales internas reales, un error de interpretación que las guías prácticas señalan como el principal error de diagnóstico. El hardware funcionó; el flujo de trabajo no. Solución: asignar a cada técnico junior un revisor veterano para los primeros 20 estudios y exigir imágenes de patrones de descarga parcial resueltos en fase (PRPD) en cada informe para que una segunda opinión remota pueda verificar el trabajo.

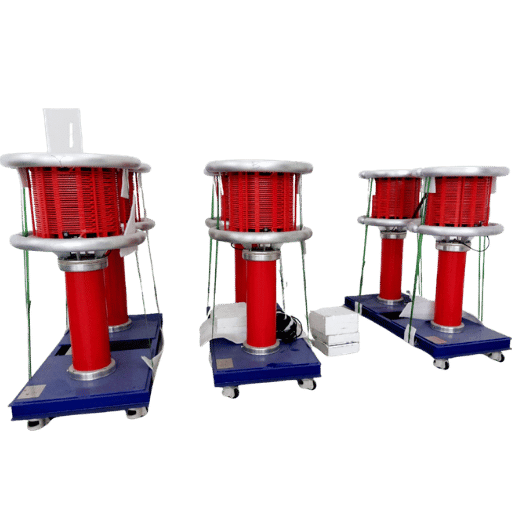

3. Pruebas de PD en campo en línea frente a fuera de línea: una matriz de decisión

Las pruebas de descarga parcial en línea registran la actividad cuando el activo está energizado a su voltaje operativo normal; las pruebas fuera de línea requieren la desenergización y una fuente de voltaje externa (o un conjunto resonante). Ambas tienen su lugar en un programa de campo. Un error común es considerarlas soluciones contrapuestas en lugar de un par lógico: las pruebas en línea detectan problemas importantes bajo estrés real; las pruebas fuera de línea corroboran los resultados sospechosos de las pruebas en línea bajo estrés controlado.

Esta decisión nunca es de todo o nada. Un enfoque escalonado común consiste en realizar una encuesta rápida en línea a cada subestación, identificar el 5-10 % de los activos con altos niveles de actividad y, posteriormente, planificar la validación fuera de línea solo para esos activos. Esto minimiza la duración de las interrupciones en los activos donde los datos en línea generan dudas.

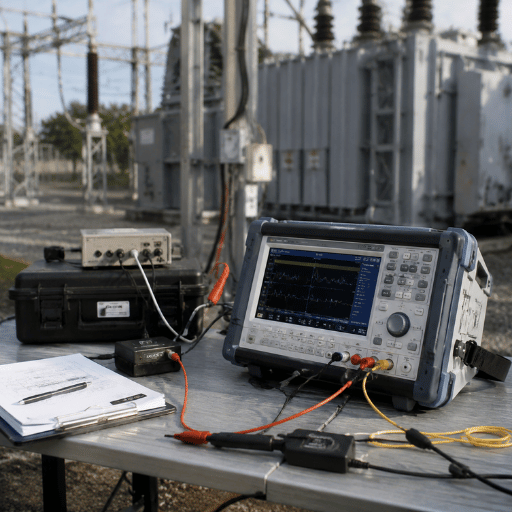

4. Requisitos de la norma IEC 60270 para las mediciones de campo (y sus deficiencias)

La norma IEC 60270:2025, la edición más reciente que reemplaza a la edición de 2000, es el estándar esencial para la medición de descargas parciales (DP) basada en carga. Define la carga aparente en picoculombios, exige la calibración por pulsos antes de cada medición y establece límites de aceptación para las técnicas de prueba de alta tensión. Es la mejor referencia para las pruebas de aceptación en fábrica dentro de una sala blindada. Para las pruebas de campo, presenta limitaciones claras.

¿Qué nivel de sensibilidad exige la norma IEC 60270?

La definición más común de calidad en campo es, sin duda, ¡la ausencia total de definición! No es difícil especificar valores, pero el método de medición debe acordarse de antemano para garantizar la repetibilidad y la comparación. La norma IEC 60270 establece el estándar: el requisito es que la calibración sea repetible y rastreable. Las mediciones típicas de laboratorio según la norma IEC 60270 mostrarán una sensibilidad de 1 a 5 pC, mientras que el mismo instrumento en campo tendrá un rango de 50 a 500 pC, limitado únicamente por el nivel de ruido. Las suposiciones idealizadas de adquisición de señal de la norma IEC 60270 (ruido ambiental perfectamente bajo, ancho de banda contenido en luz, etc.) no se aplican en un entorno de subestación. Esto no es un fallo estándar de la norma IEC 60270, sino que simplemente demuestra las limitaciones de las pruebas basadas en carga fuera de un entorno con control de tiempo y ruido.

Para los métodos no convencionales de los que depende el sector —UHF y emisión acústica— la norma correspondiente es la IEC 62478. El folleto técnico del CIGRE WG D1.37 aborda en detalle las condiciones límite entre ambas normas y aclara los tipos de condiciones en las que cada medición tendrá mayor éxito. La norma IEEE 400.3, estándar del sector para pruebas de cables en campo, simplemente indica en la referencia de IEEE Alberta que «no entra en conflicto ni respalda la norma IEC 60270», una de las declaraciones más claras de que las pruebas de cables en campo son una norma diferente a las basadas en la carga de laboratorio.

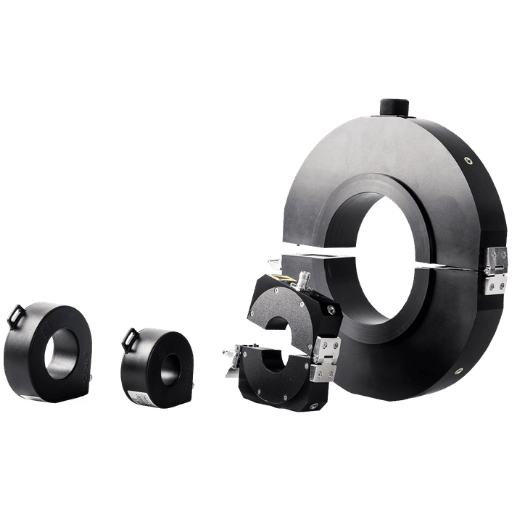

5. Selección de sensores para condiciones de campo: HFCT, TEV, UHF o acústicos.

No existe un único tipo de sensor que satisfaga todas las necesidades de un programa de campo completo: la gravedad de la descarga parcial, el tipo y la ubicación de los activos, y su geometría son demasiado variados. Elegir el sensor incorrecto es una de las principales causas de que las expectativas del cliente no se cumplan (tras la saturación de ruido). Un kit de campo debería incluir al menos tres de las cuatro familias de sensores más comunes, cada una con sus propias ventajas, y una clara distinción entre ellas.

¿Qué rango de frecuencia cubre cada sensor PD?

La investigación de KTH Royal Institute of Technology En las terminaciones de cables, el sensor HFCT es el más sensible para todo tipo de descargas parciales (DP), en todos los niveles. Una comparación entre UHF y HFCT en detección en vivo muestra que este último supera al primero en rechazo de ruido en condiciones reales en la banda de 600-800 MHz. Aplicación práctica: en entornos con poco ruido, utilice HFCT para obtener la máxima sensibilidad de detección. En entornos con mucho ruido, elija UHF para un mejor rechazo de ruido.

“En un estudio de subestaciones eléctricas con mucho tráfico, la decisión de usar UHF o HFCT rara vez se reduce a qué sensor es ‘mejor’. La decisión radica en si el ruido o la descarga parcial interna de baja amplitud en su entorno representan el principal desafío. Mantenga ambos sensores y un protocolo claro para alternar entre ellos, y obtendrá datos mucho más nítidos.”

— Sintetizado a partir de la comparación de métodos del Grupo de Trabajo D1.37 de CIGRE y la guía de campo sobre descargas parciales del IEEE Alberta.

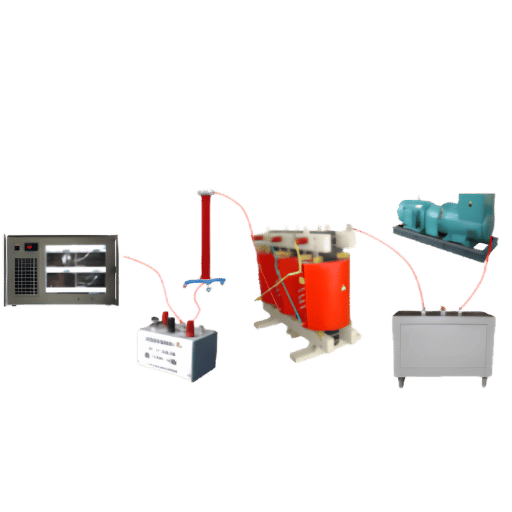

6. Pruebas de descargas parciales en campo en transformadores

Las pruebas de descargas parciales (DP) en campo móvil de transformadores utilizan un enfoque de doble sensor, empleando mediciones eléctricas a través de sensores de corriente de fuga en tomas de buje y mediciones acústicas para el propio tanque, ya que ninguno de los sensores por sí solo puede determinar definitivamente si la descarga es interna o externa. Guía de campo del IEEE para la medición de descargas parciales en transformadores de potencia llenos de líquido. Se recomienda encarecidamente el acoplamiento de derivación de buje como entrada de medición eléctrica para pruebas en línea, citando la norma IEEE C57.113 como referencia estándar.

Para la puesta en servicio y la aceptación, se registran la tensión de inicio de descarga parcial (PDIV) y la tensión de extinción (PDEV) en los pasos de tensión aplicada. El intervalo entre la PDIV y la tensión de funcionamiento nominal define el margen de diseño; el intervalo entre la PDIV y la PDEV revela la facilidad con la que la descarga podría reactivarse tras una interrupción, un diagnóstico sutil que muchos equipos pasan por alto al informar la PDIV y que consideran irrelevante. Algunos lectores estarán familiarizados con esta información, mientras que otros habrán visto equipos con una buena PDIV pero una ausencia indiscutible de PDEV, perdiendo así la mitad de la información diagnóstica. Equipos modernos de prueba de transformadores Registra ambos automáticamente cuando el aumento gradual de voltaje está configurado correctamente.

La situación es diferente con las unidades de tipo seco. Al no haber aceite que actúe como medio disipador y suprima la actividad hasta que se manifieste visualmente, el seguimiento de la superficie y la descarga entre espiras son más evidentes desde el principio; además, las antenas UHF colocadas cerca de las rejillas de ventilación pueden captar actividad que los transformadores de corriente de alta frecuencia con toma de buje no detectarían. Si bien la retroalimentación audible es más fuerte, la contrapartida suele ser trabajar en un entorno más ruidoso; la aplicación más exitosa de las unidades de tipo seco se da a menudo en entornos de fabricación u otros contextos con alto nivel de ruido eléctrico.

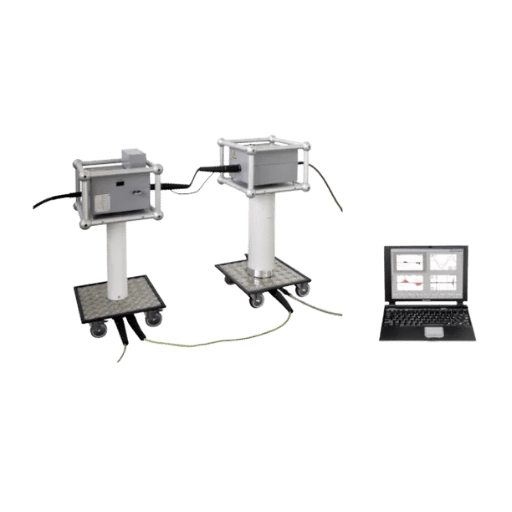

7. Pruebas de descargas parciales en campo en cables (media tensión/alta tensión)

La medición de descargas parciales (DP) en cables difiere significativamente del procedimiento en transformadores. Los cables son activos distribuidos: la larga transmisión implica que una medición puntual en una terminación podría pasar por alto la actividad en otros puntos; el contenido de alta frecuencia de la señal se ve afectado por la atenuación a lo largo del cable; y los posibles puntos de falla se encuentran en los accesorios (conectores, terminaciones, empalmes) en lugar del aislamiento principal. La norma IEEE 400.3 es la guía de campo autorizada y, como se señala en el trabajo de IEEE Alberta citado anteriormente, opera intencionalmente fuera de la tecnología basada en carga de la norma IEC 60270.

Predominan dos esquemas de prueba. El método Offline + VLF + PD aplica una fuente de muy baja frecuencia de 0.1 Hz para energizar el cable, mientras que un condensador de acoplamiento y un detector de descargas parciales (DP) monitorean la actividad en el extremo B o B+C. La baja frecuencia minimiza el tamaño de la fuente, lo que permite utilizar equipos más manejables, y no daña el cable. El método Online + HFCT emplea un transformador de corriente de alta frecuencia conectado a la correa de tierra del blindaje del cable y detecta la actividad de descargas parciales mientras el cable permanece energizado durante el funcionamiento normal. Este método es más rápido y sencillo, pero no detecta defectos que solo se activan a voltajes de funcionamiento elevados.

Para la puesta en marcha de nuevas instalaciones de cables de media y alta tensión, un proceso —una prueba de aceptación VLF+PD fuera de línea seguida de una medición de referencia en línea después de la energización— proporciona tanto la aceptación reglamentaria como una referencia para la evaluación futura del estado. Un generador VLF El tamaño adecuado a la capacitancia del cable es la pieza de equipo crítica; una fuente de tamaño insuficiente no podrá energizar tramos largos de cable hasta el voltaje de prueba. Combínelo con un sistema de localización de fallos en cables cuando es necesario determinar con precisión la fuente de la enfermedad de Parkinson confirmada.

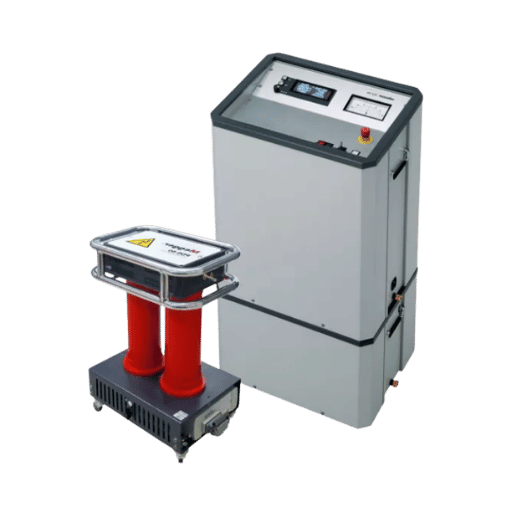

8. Calibración en campo y gestión del ruido

La mayoría de las evaluaciones que no cumplen con los requisitos para su uso en campo se atribuyen, en última instancia, a problemas de calibración o de control de ruido, en lugar de al equipo. Una medición de campo fiable sigue una rutina de cuatro pasos antes de la extracción de la primera métrica de PD.

¿Cuál es el nivel de ruido aceptable para las pruebas de descarga parcial en campo?

Como pauta general, el nivel de ruido ambiental debe ser al menos tres veces inferior al valor de descarga parcial (DP) más débil que se busca en el estudio. En una subestación que apunta a una sensibilidad de 100 pC, esto significa un ruido inferior a aproximadamente 30 pC equivalentes, algo que la mayoría de los entornos de campo no pueden manejar sin supresión de ruido. En cambio, en los sistemas GIS, las mediciones UHF omiten por completo la unidad de carga aparente y muestran la fuente de DP en dBm o μV, donde una separación mínima de 10 dB entre la señal de DP y el ruido debería ser la norma.

Aplicar este procedimiento al inicio de cada jornada de inspección, y no solo una vez al trimestre, es el avance más significativo en la disciplina de procesos que un equipo puede lograr al pasar del laboratorio al campo para las pruebas de PD.

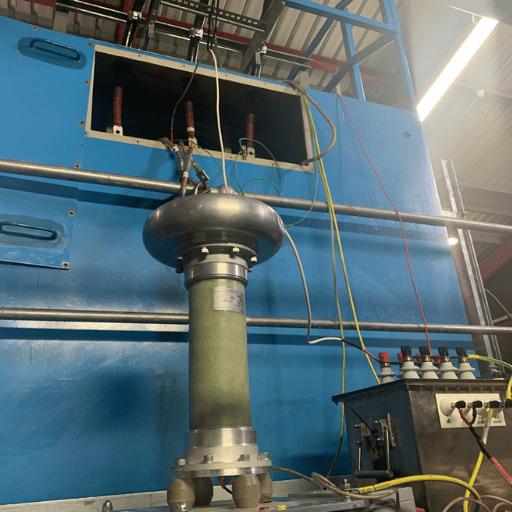

9. Flujo de trabajo de pruebas de PD en campo: Lista de verificación de 7 pasos

El procedimiento que se presenta a continuación es un flujo de trabajo integrado, adaptado de la Guía de Campo IEEE para pruebas de descargas parciales en transformadores y de los hallazgos de CIGRE D1.37 para la comparación de métodos. Se centra en el proceso y las decisiones, en lugar de en las correlaciones directas de las mediciones. Realiza traducciones entre diferentes clases de activos, no entre distintas firmas de descargas parciales.

• ✔
  Paso 1: Planificación de la encuesta: enumerar los activos por orden de prioridad (criticidad × antigüedad × historial conocido). Estimar entre 30 y 60 minutos por activo para un estudio puntual; más tiempo para los activos que se inspeccionan por primera vez y que requieren experimentación con la ubicación de los sensores.
• ✔
  Paso 2: Configuración de seguridadConfirme los permisos eléctricos, la conexión a tierra, el equipo de protección personal (EPP) y que el sistema de protección del activo no se active durante la prueba de corriente. Para inspecciones en línea, verifique que el acoplamiento del sensor seleccionado no requiera romper ningún vínculo de seguridad.
• ✔
  Paso 3: Calibración en el activo: ejecute la secuencia de prueba previa en la sección 8. Guarde el registro de calibración con la marca de tiempo y la temperatura ambiente.
• ✔
  Paso 4: Estudio del ruido: 60 segundos de datos de fondo, documentar las fuentes de ruido dominantes y las frecuencias. Ajustar la compuerta antes de la medición.
• ✔
  Paso 5: Colocación y medición del sensor: Captura al menos un patrón con resolución de fase por cada punto de medición. Mueve el sensor a una segunda posición para confirmar que el patrón no sea un artefacto de posicionamiento.
• ✔
  Paso 6: Verificación de múltiples condicionesCapturar un segundo conjunto de datos bajo una condición de carga diferente o después de un período de calentamiento prolongado. Esto permite detectar el patrón de descarga parcial autoextinguible mencionado en la sección 2.
• ✔
  Paso 7 — InformesCapturas de pantalla de PRPD, registro de calibración, instantánea del análisis de ruido y decisión explícita (sin acción / monitorización / confirmación fuera de línea / intervención inmediata). Un informe sin estos cuatro elementos es incompleto e indefendible.

Los equipos que utilizan este flujo de trabajo repetidamente generan informes validados por expertos externos. Los equipos que omiten los pasos 4 y 6 son cuestionados en las revisiones de los propietarios de los activos y se les realizan nuevas pruebas. Se estima un ahorro aproximado de 30 minutos por activo en la preparación y ejecución del informe en comparación con un análisis incompleto. Se prevé que una nueva prueba consuma el tiempo de movilización completo.

10. ¿Qué cambios se avecinan en las pruebas de detección de enfermedades pulmonares en el campo en 2026?

Tres tendencias están transformando la economía y la capacidad de la gestión de proyectos en el terreno en 2026, cada una con implicaciones concretas para la toma de decisiones en materia de adquisiciones y planificación de flujos de trabajo.

La monitorización continua en línea está creciendo más rápido que las encuestas periódicas. La Mercado global de sistemas de monitorización de PD Se prevé que el sector alcance los 562 millones de dólares en 2025, con una tasa de crecimiento anual compuesta (CAGR) proyectada superior al 5.2 %, mientras que se proyecta que el monitoreo específico en línea crezca de 540 millones de dólares (2024) a 798 millones de dólares, según Congruence Market Insights. Las encuestas periódicas no están desapareciendo —siguen dominando por volumen de unidades—, pero la categoría presupuestaria de mayor crecimiento son los contratos de monitoreo continuo plurianuales para activos críticos. Si está planificando un ciclo de inversión de capital (capex) de 2026 a 2028, modele tanto la compra periódica de equipos como los contratos de servicio de monitoreo continuo; asumir que "comprar más medidores" es la única opción implica no comprender el cambio.

El reconocimiento de patrones asistido por IA está pasando de la investigación al producto final. En 2026, los ingenieros de campo revisarán cada vez más los patrones PRPD detectados por IA en lugar de analizar cada medición desde cero. Esto implica que, para la adquisición de equipos, la plataforma en la nube que respalda el sensor es tan importante como el sensor en sí. Especifique la cobertura de la biblioteca de patrones de la plataforma analítica y la frecuencia de actualización en la misma solicitud de propuestas que el hardware.

La norma IEC 60270 se encuentra actualmente en su edición de 2025. Los documentos de licitación y los protocolos de pruebas de aceptación elaborados conforme a la norma IEC 60270:2000 deben revisarse y actualizarse; la edición de 2025 perfecciona varias disposiciones de medición, y elaborar futuras licitaciones conforme a la edición anterior puede generar controversias durante el proceso de aceptación. Si tiene previsto adquirir equipos o realizar pruebas de aceptación en fábrica después del tercer trimestre de 2026, asegúrese de que sus especificaciones citen explícitamente la norma IEC 60270:2025. Equipos de prueba de alta tensión listos para usar en campo Los productos adquiridos hoy deben enviarse con documentación que haga referencia a la edición actual.
