Un bon entretien des transformateurs améliore leurs performances, prolonge leur durée de vie et garantit la sécurité. Dans l'industrie, de nombreuses infrastructures électriques peuvent se regrouper en quelques applications plus modestes. Par conséquent, définir des étapes critiques pour la maintenance des transformateurs permet de limiter les pannes inattendues et les arrêts de production importants. Ce manuel vous fournit l'ensemble des bonnes pratiques pour assurer un entretien optimal de vos transformateurs. Nous aborderons les deux composantes essentielles de la maintenance : l'inspection et l'identification saisonnière des pannes, afin de garantir un fonctionnement continu. Ce manuel vous apporte toutes les informations nécessaires pour élaborer une stratégie de maintenance efficace et assurer la protection de vos systèmes de distribution électrique les plus critiques.

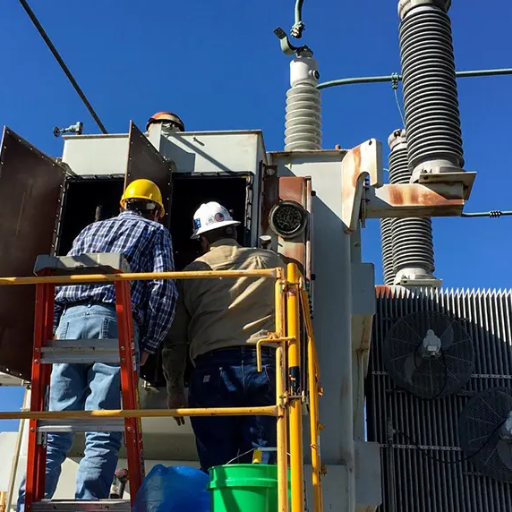

Importance de la maintenance des transformateurs
Avantages de la maintenance préventive
Pour les transformateurs, la prévention est essentielle à leur manipulation sûre, efficace et fiable. En traitant toute infraction potentielle en amont, cette politique permet de réduire la probabilité de pannes imprévues, sources de réparations coûteuses et d'indisponibilités imprévues. Les transformateurs constituent des éléments cruciaux des systèmes électriques ; leur bon fonctionnement ou leur défaillance ont des répercussions sur l'ensemble du système.
Un de principaux avantages de la maintenance préventive L'enjeu est de prolonger la durée de vie du transformateur. Des inspections quotidiennes et un entretien régulier permettent de corriger les moindres signes d'usure, la dégradation naissante de l'huile ou encore les problèmes d'isolation naissants. En identifiant la cause profonde du problème, on peut se permettre d'appliquer cette première ligne de défense ; ainsi, l'équipement fonctionne plus longtemps et avec une meilleure efficacité.
La maintenance préventive accroît également l'efficacité économique. Même si elle peut engendrer des frais initiaux pour les contrôles et les réparations, ces derniers compensent largement les coûts ultérieurs liés aux remplacements d'urgence et aux interruptions de service. Ainsi, la maintenance préventive des réseaux électriques apporte des avantages concrets aux entreprises, tant sur le plan économique que technique, grâce à la fiabilité et à la disponibilité constantes des processus critiques.
Comment la maintenance peut être utilisée pour prévenir les pannes de transformateurs
Un entretien rigoureux permet d'éviter les pannes de transformateurs en détectant et en corrigeant tout problème ou menace avant qu'il ne provoque une panne grave, source de pertes importantes. Des contrôles périodiques permettent de repérer rapidement tout dommage physique, comme la corrosion, les connexions desserrées ou les fuites d'huile, ce qui renforce la structure du transformateur et prévient ainsi les pannes.
Outre les contrôles structurels, les paramètres les plus critiques à surveiller sont le niveau d'huile, la température et la résistance d'isolation. Le refroidissement et le fonctionnement du transformateur sont extrêmement sensibles à l'huile, à la température et à l'isolation. Le moindre écart peut perturber le système de refroidissement ou provoquer des étincelles et une défaillance de l'isolation. Un enregistrement continu par analyse des gaz dissous (AGD), oscillographie et diagnostics appropriés contribuera grandement à identifier au plus tôt les signes de défaillance ou de perturbation électrique, même mineure.
Le contrôle régulier des niveaux de gaz dans les compartiments du changeur de prises et l'inspection visuelle des traversées doivent faire partie intégrante des exigences de maintenance, au même titre que le nettoyage des isolateurs, afin de prolonger la durée de vie du transformateur et de réduire les contraintes de commutation imposées aux traversées.
Améliorer les performances et la durée de vie
Un programme de maintenance régulier et structuré est essentiel pour optimiser les performances et la durée de vie des transformateurs. Les inspections doivent porter sur les aspects mécaniques et électriques afin de détecter toute usure, tout dommage ou toute contamination. Un contrôle visuel de l'état des composants tels que les traversées, les joints et les connecteurs peut être effectué, tandis que le nettoyage des isolateurs et la vérification de leur bon alignement contribuent à améliorer l'efficacité et la sécurité d'exploitation.
Une autre étape importante pour assurer la performance d'un transformateur sur le long terme consiste à surveiller la qualité de l'huile isolante. Des tests de routine, tels que l'analyse des gaz dissous (AGD) et la mesure numérique de la teneur en eau, permettent de détecter toute anomalie et de diagnostiquer des problèmes comme la surchauffe, les arcs électriques ou les défaillances d'isolation. Cependant, la présence d'huile résiduelle réduit le risque de défauts internes dus à la vaporisation des courants de fuite. Maintenir l'huile propre et sèche diminue le risque de défauts internes et garantit des propriétés de refroidissement et d'isolation optimales, prolongeant ainsi la durée de vie du transformateur.
L'installation de systèmes de surveillance au sol et de dispositifs de protection avec surveillance des données en ligne est indispensable pour exploiter pleinement les outils les plus récents d'analyse de la productivité et du vieillissement des transformateurs. Ces outils permettent un enregistrement instantané du comportement du noyau, de la température du transformateur, du réglage des prises, des performances des traversées et des courants et tensions analysés à chaque pôle. Ces données sont essentielles pour évaluer, détecter et prévenir toute condition de charge critique sur le transformateur. Le dispositif de surveillance de charge alerte notamment la salle de contrôle de la plateforme offshore J avant tout dommage, signalant ainsi à l'utilisateur une surchauffe ou une surcharge susceptible d'entraîner une forte augmentation de la température du réchauffeur. Ces informations sont précieuses pour toute stratégie de maintenance, comme la vérification de la jauge thermique.

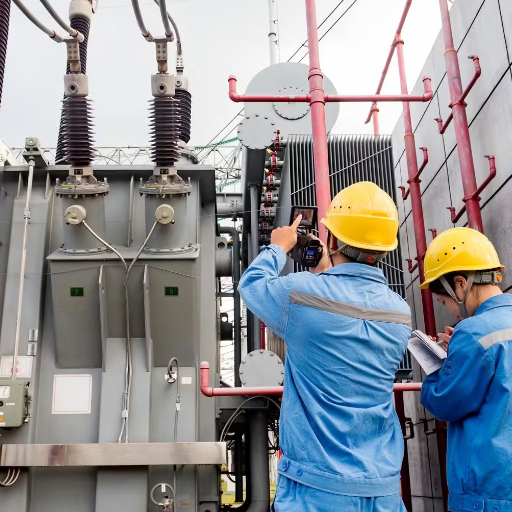

Création d'un calendrier de maintenance des transformateurs
Guide étape par étape pour les transformateurs à bain d'huile
- Inspections régulières : Veillez à effectuer des contrôles qualité réguliers sur les transformateurs. Un contrôle visuel doit être réalisé afin de détecter les fuites d'huile, la rouille et tout autre signe visible de dommage. Si le transformateur est équipé d'indicateurs de niveau d'huile, il est impératif de vérifier que le niveau d'huile se situe au-dessus ou juste en dessous du repère, afin d'éviter toute surchauffe et les défaillances d'isolation qui en découlent. La couleur de l'huile doit être claire et propre. Une augmentation des dépôts de goudron, de carbone et l'apparition de nouveaux éléments à la surface de l'huile sont des signes rapides de contamination.
- Test et analyse de l'huile : Des analyses d'huile doivent être effectuées périodiquement afin d'établir son état de qualité et son degré de pollution. Il convient de rechercher la présence d'humidité, de gaz ou de particules dans l'huile. L'analyse des gaz dissous (AGD) fournit des informations très complètes pour le diagnostic des défauts en analysant les gaz dissous dans l'huile de transformateur. Des tests de tension de claquage peuvent être réalisés pour vérifier si l'huile est conçue pour assurer une isolation adéquate. L'huile doit ensuite être filtrée selon les besoins, ce qui peut également impliquer son remplacement.
- Surveillance de la température et de la charge : L'analyse d'un transformateur permet d'obtenir tous les paramètres possibles, tels que la température et les conditions de charge. Il est judicieux de mettre en place un système d'enregistrement de ces paramètres. Le maintien des températures admissibles est essentiel pour prévenir la dégradation thermique des composants du transformateur. La gestion de la charge garantit que le transformateur reste dans ses limites de capacité nominale et évite toute contrainte excessive susceptible d'entraîner une surchauffe ou une défaillance de l'isolation.
- Entretien du système de refroidissement : Le bon fonctionnement des systèmes de refroidissement, tels que les radiateurs et les ventilateurs, est essentiel à la dissipation de la chaleur. Les composants du système de refroidissement, comme les radiateurs, les ventilateurs, les pompes et tous les autres échangeurs de chaleur, doivent être maintenus propres et inspectés régulièrement afin d'éviter toute accumulation de saletés ou de débris. Il convient de contrôler en permanence le fonctionnement de ces équipements lors du transfert de chaleur et, en cas de dysfonctionnement, de prendre les mesures correctives nécessaires pour les réparer ou les remplacer.
- Documentation et planification : Il est indispensable de tenir un registre précis et détaillé des essais, de la maintenance et des inspections de soudage. Cela permettra d'éviter toute panne imprévue et inutile, susceptible de compromettre sérieusement un système pourtant réputé fiable. En pratique, les défauts doivent être détectés et prévenus avant le début des opérations.
Aperçu clé : L'aspect essentiel du maintien en fonctionnement d'un transformateur à huile réside dans la catégorisation et la mesure constante des travaux de maintenance, ainsi que dans la prise en compte de la fiabilité et de l'efficacité opérationnelles et de la sécurité.
Élaboration d'un programme de maintenance pour les transformateurs secs
Création d'un plan de maintenance pour transformateurs à sec Il est essentiel de garantir leur fiabilité, leur efficacité et leur longévité. Un tel programme doit impérativement mettre l'accent sur des inspections périodiques. Celles-ci doivent inclure des inspections visuelles simples permettant de déceler les signes avant-coureurs de défaillance du transformateur, le cas échéant. Ces inspections doivent permettre de repérer toute obstruction due à l'infiltration de poussière, toute fissure dans l'isolation pouvant entraîner une rupture, ou tout signe de surchauffe, comme une décoloration. La poussière pouvant générer une résistance sur le transformateur et provoquer des obstructions susceptibles d'affecter la ventilation et d'entraîner une dissipation thermique inefficace, la seule solution consiste à nettoyer l'intérieur du transformateur.
La surveillance des conditions environnementales est un autre facteur clé. Transformateurs secs Les transformateurs sont extrêmement sensibles à l'humidité, à la température et à la ventilation. L'environnement doit donc se situer dans la plage admissible afin que leurs performances ne soient pas affectées par l'infiltration d'humidité dans l'isolation, la résistance, etc. Une ventilation correctement installée autour du transformateur permet également d'évacuer la chaleur générée, ce qui répond aux besoins de refroidissement et prévient la surchauffe.
Pour conclure, les contrôles électriques de routine doivent être intégrés au programme de maintenance. Des tests tels que la mesure de la résistance d'isolement et de la résistance des enroulements permettent d'évaluer l'état réel du transformateur. Ces évaluations sont essentielles pour détecter les premiers signes de dégradation ou de défaut, et ainsi mettre en œuvre des mesures préventives avant que des incidents coûteux ne surviennent. Un programme de maintenance structuré comprend diverses inspections, un contrôle environnemental et des tests visant à optimiser les performances du transformateur et à prolonger sa durée de vie.
Adapter la liste de contrôle de maintenance aux types de transformateurs spécifiques
L'élaboration d'une liste de contrôle de maintenance adaptée aux différents types de transformateurs permet d'optimiser leurs performances et d'allonger leur durée de vie. Les transformateurs de transport, de distribution et de mesure, par exemple, présentent des conditions et des exigences de fonctionnement spécifiques. Une fois ces spécificités identifiées, la maintenance est plus ciblée et efficace.
Les transformateurs de puissance sont les principaux composants soumis à des charges et des tensions élevées. Par conséquent, une attention particulière est portée au maintien de leurs performances thermiques et à la prévention de la détérioration de leur isolation. Les températures élevées sont détectées par des tests d'huile, qui doivent être effectués avant toute surchauffe importante. Un contrôle thermographique périodique permet d'évaluer visuellement l'état du transformateur et de prévenir tout autre type de défaillance de l'isolation. Pour garantir un refroidissement optimal, un contrôle régulier est indispensable afin de s'assurer du bon fonctionnement du système de refroidissement et de surveiller l'état de l'isolation.
Les transformateurs de distribution nécessitent une inspection approfondie en raison de leur exposition fréquente à des conditions environnementales extrêmes et variées, et sont sujets aux dommages. C'est pourquoi leur maintenance doit inclure la vérification des dommages physiques tels que la corrosion ou les fuites dans les cuves. Un contrôle régulier des traversées, des connexions, des dispositifs de protection et des équipements (comme les borniers, les compteurs de fonctionnement, etc.) permet d'éviter les surcharges et les infiltrations d'humidité. La précision est un atout supplémentaire pour les transformateurs de mesure, car tous leurs composants (état de l'enroulement secondaire, précision du rapport de transformation, etc.) sont sujets à la détérioration, tandis que les noyaux ou l'isolation peuvent présenter des problèmes à tout moment. Une planification rigoureuse de la maintenance de ces transformateurs spécifiques est essentielle pour optimiser les interventions.

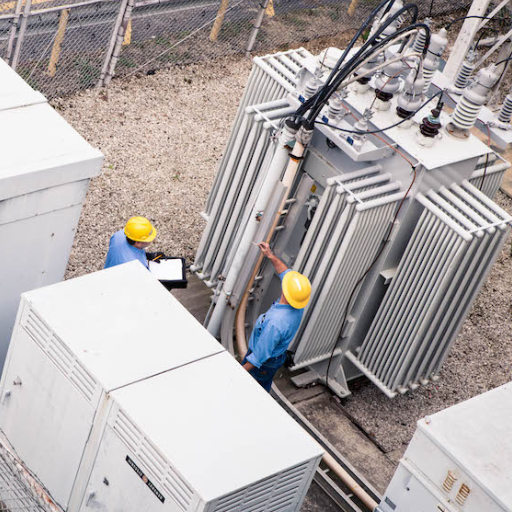

Tâches de maintenance courantes pour les transformateurs
Procédures de maintenance de routine
L'entretien régulier d'un transformateur est essentiel à sa durabilité et à sa fiabilité. Il est nécessaire de réparer les fuites, la corrosion, les connexions desserrées et autres dommages apparents constatés lors des inspections régulières. Ces petits problèmes peuvent engendrer des pannes plus importantes par la suite.
Par ailleurs, le transformateur est équipé d'un indicateur de niveau d'huile. Cette huile retient l'humidité et les contaminants, et sert non seulement d'isolant électrique, mais aussi de matériau isolant. Des contrôles de qualité réguliers, portant sur l'humidité résiduelle et les contaminants, sont essentiels au bon fonctionnement du transformateur. Tout défaut constaté nécessite un remplacement ou un traitement par filtration pour optimiser son efficacité.
Veillez à ce que les composants des transformateurs, tels que les traversées, les joints et les systèmes de refroidissement, soient correctement entretenus. Le nettoyage des traversées réduit les risques de court-circuit et d'amorçage, l'étanchéité des joints empêche les fuites, et le bon fonctionnement du système de refroidissement doit être vérifié. Le respect de ces procédures de maintenance préventive permet d'améliorer les performances et la durée de vie d'un transformateur.
Techniques d'inspection pour des performances optimales
Pour garantir le fonctionnement optimal d'un transformateur, une inspection annuelle est recommandée. L'inspection visuelle permet de repérer les signes de dommages physiques externes, de corrosion ou de surchauffe. Elle permet également de détecter les fuites d'huile, les traversées endommagées, les taches et autres traces de décoloration autour des unités, qui pourraient indiquer un problème sous-jacent nécessitant une intervention immédiate.
L'imagerie thermique est indispensable pour détecter les points chauds indiquant une surcharge ou un mauvais couplage. L'amélioration des performances thermiques contribue à prévenir le vieillissement prématuré des composants et réduit les risques de panne. Pendant les essais de charge du transformateur, des scans infrarouges peuvent être effectués pour évaluer des points d'intérêt spécifiques et la température de fonctionnement de l'équipement.
Des tests électriques doivent être effectués pour évaluer l'état interne du transformateur. Le contrôle de la résistance d'isolement permet de vérifier l'intégrité des enroulements, tandis que l'analyse de l'huile permet de détecter toute contamination, tout taux d'humidité et toute dégradation de l'huile isolante. En planifiant ces inspections et en consignant soigneusement les résultats, on améliore la fiabilité du transformateur et on prolonge sa durée de vie.
Protocoles de réparation et quand faire appel à un expert
En cas de problème avec un transformateur, il est impératif de suivre un protocole de réparation méthodique et précis pour garantir la sécurité et l'efficacité du fonctionnement. Le diagnostic de la panne est une étape préliminaire à une analyse plus approfondie, et certains tests de diagnostic impliquent des opérations de maintenance courante. Par conséquent, toute surchauffe constatée par imagerie thermique ou analyse d'huile doit être considérée comme un problème mineur, à moins que les connexions desserrées ou les niveaux d'huile corrects ne soient corrigés, car cela pourrait entraîner l'arrêt du véhicule.
Cependant, Austin est réputé pour être un prestataire de services très compétent, capable de gérer des problèmes complexes tels que les défaillances d'isolation, les arcs électriques internes et les dommages mécaniques. Des professionnels certifiés offrent ainsi une excellente opportunité de démonter efficacement le transformateur en vue de sa réparation/remise en état et de le remonter à l'aide de méthodes éprouvées et de pièces détachées d'origine. Cela complexifie encore la situation, car il est difficile de formuler des hypothèses.
En cas d'incidents importants tels que courts-circuits, foudroiements ou surcharges, consultez un expert. Un entretien régulier et le recours à une expertise professionnelle pour prévenir la récurrence de ces problèmes sont indispensables. La sécurité est primordiale : n'hésitez pas à solliciter l'avis d'un professionnel pour connaître les solutions adaptées et durables.

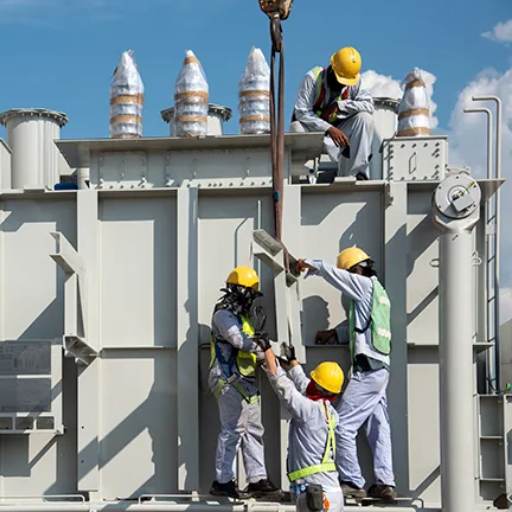

Erreurs courantes à éviter lors de la maintenance des transformateurs
Pratiques d'inspection inappropriées
Des pratiques d'inspection inadéquates peuvent entraîner des problèmes non détectés lors de la maintenance des transformateurs, provoquant des pannes. Négliger l'inspection de composants clés tels que les traversées, les niveaux d'huile et les joints peut engendrer une usure prématurée et une dégradation des performances du transformateur. Il est donc impératif de surveiller régulièrement ces éléments, notamment en cas de défauts majeurs.
L'absence de calendrier de maintenance régulière constitue une autre forme de négligence. Les inspections doivent être effectuées en fonction de l'utilisation et des conditions environnementales du transformateur. Dans certains cas, seules les inspections externes (telles que les contrôles visuels mensuels) doivent être complétées par des inspections internes détaillées environ une fois par an. Cela permet d'identifier plus rapidement les problèmes susceptibles de compromettre le fonctionnement du transformateur et de prendre des mesures immédiates pour garantir la disponibilité de la machine.
De plus, le recours à du personnel non formé peut souvent entraîner des évaluations erronées ou la négligence de signaux d'alerte. La maintenance des transformateurs est un domaine spécialisé qui requiert une expertise technique et une connaissance approfondie des normes du secteur. Si des professionnels qualifiés sont engagés pour l'inspection, chaque aspect du transformateur sera évalué avec soin, ce qui permettra d'éviter les pannes potentielles et, à terme, d'allonger sa durée de vie.
Utilisation incorrecte des outils et des équipements
La mauvaise utilisation des outils et équipements lors de la maintenance des transformateurs est une source majeure de dommages et d'inefficacité. Un usage inapproprié des outils entraîne des mesures totalement inexactes, le dévissage des fixations ou des dommages matériels. Par exemple, l'utilisation d'appareils de diagnostic génériques au lieu d'appareils correctement étalonnés peut donner des résultats erronés, ce qui peut conduire à des décisions de maintenance malavisées.
Un équipement inadapté ou non conforme aux normes peut aggraver le problème existant. En effet, un usage forcé ou une lubrification inadéquate peuvent endommager les composants internes et réduire ainsi la productivité et/ou le bon fonctionnement du transformateur. Une évaluation « hors des sentiers battus », consistant à effectuer des inspections de routine avec un outil inapproprié, risque de passer à côté des problèmes essentiels et d'accroître les temps d'arrêt et les coûts de réparation à long terme.
Afin de vérifier l'adéquation et la précision des machines utilisées et d'analyser le bon usage de tous les dispositifs, l'équipe doit recevoir une formation adéquate à la manipulation des outils. L'étalonnage des équipements, la prévention des risques et la mise en œuvre de protocoles de sécurité sont assurés afin d'éliminer ou de réduire les facteurs de risque. Un corrigé, comprenant des commentaires précis sur le fonctionnement des outils, joue un rôle primordial dans le maintien en bon état des transformateurs, la prévention des risques opérationnels et l'allongement de la durée de vie des infrastructures.
Ignorer les instructions du fabricant
Le non-respect des calendriers d'entretien prescrits dans les manuels du fabricant peut entraîner des pannes, des risques pour la sécurité ou des conséquences financières. Ces calendriers sont spécifiquement conçus pour tenir compte de la conception et des exigences de fonctionnement particulières de l'équipement. Leur non-respect engendrera des pertes d'efficacité et réduira la durée de vie de l'équipement, nécessitant des réparations coûteuses. Un entretien régulier et effectué selon le calendrier prévu garantit le bon fonctionnement de tous les composants et prévient l'usure.
Le respect rigoureux d'un plan de maintenance et d'entretien régulier est fondamental pour détecter et maîtriser rapidement les problèmes potentiels, évitant ainsi qu'ils ne dégénèrent en catastrophes. Lors des inspections planifiées, des analyses d'huile et des essais de charge, il est possible de déceler des signes de surchauffe, de dégradation de l'isolation ou de contamination, conséquences de conditions déplorables, permettant ainsi une intervention rapide. Ceci est d'autant plus crucial pour les entreprises dont les transformateurs dépendent de leur disponibilité opérationnelle, car les temps d'arrêt sont inacceptables. Le plan, définissant les modalités et le calendrier des tests, doit favoriser la performance et la fiabilité.
De plus, le respect des lois, réglementations et normes de sécurité nationales est indispensable au bon fonctionnement des équipements. La négligence et les inspections superficielles sont sources de pannes, d'accidents et peuvent même endommager gravement les équipements. De nombreux fabricants, s'appuyant sur leurs propres méthodes de test et leur savoir-faire, définissent les bonnes pratiques de maintenance. Il est donc judicieux de suivre leurs recommandations pour la maintenance des transformateurs afin de garantir leur sécurité à long terme. Dans le cadre de son programme de maintenance préventive, il est essentiel de veiller à ce que de bonnes performances opérationnelles permettent de minimiser les coûts.
Conseils pratiques pour des performances optimales du transformateur
Utilisation d'outils de diagnostic fiables
Les outils de diagnostic sont essentiels pour garantir le bon fonctionnement et la longévité des transformateurs. Ils permettent de détecter les problèmes potentiels bien avant qu'ils ne s'aggravent et n'entraînent des pannes majeures nécessitant des réparations ponctuelles. Parmi ces outils, on peut citer la thermologie infrarouge pour détecter les points chauds, l'analyse des gaz dissous (AGD) permettant de formuler des recommandations sur l'état de l'huile endommagée, et bien d'autres. test de décharge partielle La détection des défaillances d'isolation pourrait être appliquée de manière solide et utile pour évaluer certains défauts ou des conditions hors normes.
L'utilisation systématique de ces outils de diagnostic permettrait aux équipes de maintenance d'évaluer l'état des transformateurs et d'intervenir en temps opportun pour corriger les défauts. L'analyse des gaz dissous (AGD) serait très utile pour étudier les défauts internes tels que les arcs électriques et la surchauffe causés par les gaz dissous dans l'huile de transformateur, tandis que les particules de résine dissoutes dans l'huile peuvent indiquer une défaillance de l'isolation. De même, la spectroscopie infrarouge est une technique non intrusive qui peut être utilisée pour détecter les premiers signes de surchauffe, notamment lorsque celle-ci peut révéler des anomalies de connexion ou une surcharge.
Ces dispositifs permettent de détecter les problèmes d'intégrité des équipements bien avant qu'ils ne se transforment en risques opérationnels potentiels ou en interruptions de service. Il en résulte un fonctionnement plus sûr, plus fiable et plus efficace des transformateurs. La surveillance et le suivi continus permettent d'identifier les composants défaillants et, le cas échéant, de les remettre en service afin de garantir le fonctionnement optimal des transformateurs et de contribuer à la fiabilité du réseau électrique.
Planification d'évaluations périodiques par des experts
Des évaluations périodiques par des experts sont essentielles pour garantir l'intégrité opérationnelle, la sécurité et la résilience d'un transformateur tout au long de sa durée de vie. Chaque évaluation consiste en une analyse approfondie des conditions internes et externes du transformateur, permettant une surveillance discrète afin de détecter tout défaut naissant. Pendant ce temps, le personnel de maintenance apporte le soin et la minutie nécessaires pour y remédier. L'intégration de plusieurs points d'évaluation dans le calendrier d'exploitation et de maintenance réduit ainsi les risques de défaillances systémiques et catastrophiques, minimisant de ce fait les temps d'arrêt et leurs coûts.
Les experts chargés de ces évaluations utiliseront des outils et des méthodes de diagnostic avancés pour examiner les composants critiques, tels que l'isolation du transformateur, son système de refroidissement interne et ses connexions externes. Les résultats de ces analyses permettront de déterminer les effets et les besoins de maintenance du transformateur, garantissant ainsi un diagnostic initial non destructif et une intervention experte, assurant des performances optimales et une durée de vie prolongée.
Il est essentiel de maintenir un programme d'évaluation par des experts rigoureux et constant. L'évaluation d'un transformateur peut varier en fonction de son âge, d'autres facteurs environnementaux et des exigences d'exploitation. Il est fortement recommandé de collaborer avec des professionnels et de respecter les calendriers de maintenance établis afin de garantir le bon fonctionnement des transformateurs et la fiabilité du système.
Tenir à jour une liste de contrôle de maintenance détaillée
Pour garantir un fonctionnement fiable et une longue durée de vie aux transformateurs, il est essentiel de suivre scrupuleusement une liste de contrôle de maintenance. Celle-ci permet de réaliser systématiquement toutes les opérations de maintenance essentielles, réduisant ainsi considérablement le risque de pannes imprévues. Son contenu doit inclure l'inspection de l'isolation, le contrôle de la qualité de l'huile, l'évaluation de la résistance des enroulements et la vérification de l'usure ou des dommages. Le respect d'un calendrier précis permet d'identifier rapidement tout problème naissant et d'y remédier avant qu'il ne s'aggrave.
Ces paramètres comprennent le niveau d'huile, les indicateurs de température et les systèmes de surveillance de la charge. Il est primordial de contrôler régulièrement la qualité de l'huile, car une huile détériorée ou contaminée peut nuire aux performances du transformateur. De plus, les zones telles que les évents et les surfaces isolantes, qui contribuent au refroidissement du transformateur, doivent être maintenues propres et exemptes de poussière et de saleté. Un entretien régulier de ces éléments garantit le bon fonctionnement des transformateurs et l'obtention de performances optimales, réduisant ainsi considérablement le risque de pannes mécaniques ou électriques.
L'utilisation d'une liste de contrôle exhaustive et bien organisée permet de garantir l'efficacité de la maintenance et également que sécurité et conformité réglementaire Les exigences sont satisfaites avec une facilité déconcertante. Cette liste de contrôle sert de guide aux techniciens et aux professionnels pour travailler méthodiquement sur chaque élément et garantit une documentation exhaustive permettant de suivre l'évolution de l'état d'un transformateur au fil du temps. Par ailleurs, un système d'archivage rigoureux facilite une meilleure prise de décision. De plus, il est constaté qu'une liste de contrôle complète est essentielle au maintien de la fiabilité du système et à la garantie d'un fonctionnement optimal à long terme.
Foire Aux Questions (FAQ)
Q : Quels sont les calendriers des travaux de maintenance des transformateurs et pourquoi sont-ils importants ?
A: Le programme de maintenance des transformateurs définit les routines et protocoles d'entretien nécessaires au bon fonctionnement et à la sécurité des transformateurs déjà en service. La clé d'une maintenance efficace réside dans la prévention des fuites d'huile, susceptibles d'entraîner des défaillances précoces. L'allongement de la durée de vie des transformateurs passe par la mise en place d'un programme de maintenance quotidien, d'une révision ou d'une inspection annuelle, et d'inspections tous les trois à cinq ans, incluant des prélèvements d'huile et des tests de rigidité diélectrique.
Q : Quelle est la fréquence recommandée pour les activités d'inspection et de maintenance des transformateurs remplis d'huile ?
A: De nombreuses inspections et opérations de maintenance sont effectuées sur un transformateur à huile à différents moments : les contrôles visuels et la maintenance de base peuvent être réalisés quotidiennement ou mensuellement, tandis que la plupart des interventions, comme les analyses périodiques d'échantillons d'huile et les tests de rapport de transformation, sont effectuées annuellement. Les opérations de maintenance plus approfondies, incluant le remplissage d'huile et les vérifications complètes associées, sont réalisées tous les trois à cinq ans. La maintenance conditionnelle et la maintenance prédictive utilisent l'état de fonctionnement réel du transformateur pour adapter ce calendrier d'intervention.
Q : Veuillez énumérer les activités importantes pour la maintenance.
Réponse: Un plan de maintenance pour un transformateur peut inclure de nombreuses opérations intéressantes : le nettoyage du transformateur et de son environnement, l’inspection minutieuse du transformateur afin de détecter toute fuite d’huile, le prélèvement d’échantillons d’huile pour vérifier la rigidité diélectrique, le contrôle du rapport de transformation, la prise de température du noyau et des enroulements, la réalisation d’autres tests préventifs et la documentation des interventions. Ces conseils et tâches de maintenance essentiels permettent à l’entreprise ou au technicien de comprendre les problèmes liés au recouvrement des coûts de maintenance corrective.
Q : Quels sont les points à prendre en compte lors de la maintenance d'un transformateur sec ?
A: La maintenance des transformateurs de type boîtier consiste donc principalement à nettoyer les transformateur de type secL'entretien des transformateurs comprend l'évaluation de la dégradation de l'isolation (afin de vérifier le fonctionnement du système de ventilation et de refroidissement et garantir une dissipation thermique efficace), la réalisation de tests électriques pour mesurer le rapport de transformation et la résistance d'isolation, ainsi qu'un entretien régulier pour traiter toute fuite d'huile. L'entretien des transformateurs secs est moins axé sur les fuites d'huile et les interventions sur les transformateurs immergés. Cependant, des inspections régulières et des pratiques de maintenance préventive restent indispensables pour éviter les pannes soudaines.
Q : Pourquoi l'analyse d'échantillons d'huile a-t-elle été introduite dans le programme d'entretien des transformateurs ?
A: L'analyse d'échantillons d'huile est l'une des principales techniques de maintenance prédictive utilisées pour les transformateurs à bain d'huile ; elle consiste en une analyse d'un échantillon d'huile pour déterminer la rigidité diélectrique, les gaz dissous, la teneur en humidité et la contamination, permettant ainsi de déterminer l'état du transformateur, de détecter l'origine des fuites d'huile, d'identifier les causes évidentes des problèmes de transformateur comme la surchauffe ou la formation d'arcs électriques, et de conseiller le personnel de maintenance sur les mesures à prendre ou de planifier l'entretien des transformateurs afin d'éviter des temps d'arrêt coûteux.
Q : Quels éléments spécifiques doivent être décrits dans une liste de contrôle détaillée de l'entretien annuel ?
A: Préparez une liste de contrôle annuelle de maintenance détaillant précisément la recherche de fuites d'huile, l'inspection visuelle des dommages, le nettoyage du transformateur et des traversées, le contrôle de la rigidité diélectrique et du rapport de transformation, la vérification des changeurs de prises et des relais de protection, la vérification de la mise à la terre et des connexions, l'analyse des échantillons d'huile et la planification des interventions de maintenance préventive ou corrective. L'intégration des procédures de maintenance dans le planning annuel et, le cas échéant, dans un planning de maintenance spécifique, garantit que l'équipement est examiné en amont et que chaque incident est pris en compte dans le cadre des interventions de maintenance, qu'elles soient mineures ou majeures.
Q : Comment la maintenance prédictive et conditionnelle s'intègre-t-elle dans un programme de maintenance de transformateur ?
A: Une série d'interventions de maintenance préventive et corrective, basées sur des données de diagnostic et de surveillance telles que la température, l'analyse des gaz dissous dans les échantillons d'huile et les vibrations, permet de prédire les pannes avant même qu'elles ne surviennent. L'intégration de la maintenance prédictive dans le programme de maintenance des transformateurs contribue à prioriser les interventions et à réduire les coûts inutiles, tout en garantissant la prévention des arrêts imprévus du réseau de distribution et d'alimentation électrique.
Q : Quelles sont les causes habituelles des problèmes de transformateur et comment la maintenance peut-elle prévenir les pannes ?
A: La dégradation de l'isolation, la surchauffe du noyau ou des enroulements, les dommages mécaniques, ainsi que la contamination et les fuites d'huile sont les principales causes de problèmes de transformateur. Un entretien régulier, comprenant le nettoyage physique du transformateur, la détection des fuites d'huile et la réalisation de contrôles périodiques de l'huile et des circuits électriques, peut prolonger considérablement sa durée de vie.
Q : Dans quelles situations l'intervention d'experts est-elle nécessaire pour évaluer la maintenance d'un transformateur, et quels sont les coûts à prévoir ?
A: La maintenance annuelle doit impliquer l'intervention de techniciens spécialisés dès qu'une fuite d'huile est constatée, que des anomalies sont relevées lors des tests ou que la maintenance prédictive indique une détérioration du transformateur. Le coût de la maintenance dépend des besoins et peut aller d'un simple entretien préventif avec inspections complémentaires à une réparation complète du transformateur. En résumé, une surveillance régulière des conditions de fonctionnement, permettant une maintenance périodique au moment opportun, contribue à réduire les coûts de maintenance à long terme et à éviter les pannes majeures, sources de réparations de plus en plus onéreuses dans les réseaux électriques et de distribution d'énergie.
