Il ruolo del test della guaina del cavo ad alta tensione nella prevenzione dei guasti elettrici

Comprensione della guaina del cavo ad alta tensione

Cos'è una guaina per cavi?

La guaina del cavo è lo strato protettivo più esterno di un cavo, che protegge le parti interne da danni esterni e alterazioni nanofisiche. Fornisce ulteriore protezione da danni e deterioramento ed è fondamentalmente un elemento che garantisce anche un buon isolamento elettrico. Nella maggior parte dei casi, la guaina è realizzata in cloruro di polivinile (PVC), polietilene o speciali composti polimerici per resistere all'ingresso di acqua, raggi ultravioletti e danni chimici o meccanici.

La guaina funge da scudo per il cavo da impatti esterni aggressivi, aumentandone così la durata. Di fatto, protegge il cavo da danni superficiali che possono causare cortocircuiti dovuti all'erosione o a difetti dell'isolamento. Si è dimostrato essenziale che le guaine dei cavi siano progettate e realizzate con materiali adatti a proteggere i cavi di alimentazione ad alta tensione, considerando che le ricerche moderne dimostrano che il tasso di guasto dei cavi si è ridotto di quasi il 30% grazie alla corretta selezione del materiale della guaina rispetto a una guaina inadeguata, soprattutto se esposta a condizioni meteorologiche avverse. La guaina impedisce al cavo di essere esposto a fattori ambientali indesiderati. Garantisce quindi buone prestazioni in qualsiasi applicazione gravosa, come la distribuzione di energia sotterranea o le installazioni offshore. Proprio per questa sua importanza, alcuni recenti sviluppi hanno introdotto nuovi materiali per la guaina dei cavi con migliori capacità di resistenza all'usura e agli agenti atmosferici.

Importanza della guaina nei cavi di alimentazione

Di recente, si è data maggiore importanza alla protezione dei cavi in termini di resilienza, flessibilità e prestazioni in ambienti difficili. Pertanto, materiali come XLPE, PVC e TPE vengono gradualmente introdotti nello sviluppo delle guaine dei cavi. Questi materiali offrono un'ottima resistenza all'abrasione, al degrado dovuto agli agenti atmosferici e all'esposizione alla corrosione, preservando così l'integrità fisica dei cavi nel tempo.

Inoltre, le innovazioni nello sviluppo delle guaine hanno portato a tecniche di isolamento multistrato e stratificato, come i sistemi di guaina multistrato, che offrono una migliore protezione meccanica contro l'ingresso di umidità, una delle principali cause di deterioramento dei cavi. Pertanto, queste tecnologie offrono la massima affidabilità e, al contempo, prolungano la durata dei cavi elettrici, riducendo così i costi di manutenzione.

Lo sviluppo di guaine per cavi è un altro ambito in cui vengono esplorati materiali sostenibili e riciclabili per rispondere alle esigenze energetiche contemporanee. Queste scelte ecocompatibili riflettono certamente la crescente attenzione del settore alla riduzione dell'impatto ambientale, pur mantenendo la necessaria natura protettiva. Insieme a materiali robusti e design high-tech, le guaine per cavi oggi affrontano alcune complesse problematiche tipiche di aree applicative come l'installazione di sistemi rinnovabili, le infrastrutture urbane e l'uso industriale.

Differenze tra cavi HV-MV

La trasmissione di energia elettrica è uno scopo comune sia per i cavi ad alta tensione che per quelli a media tensione. Tuttavia, queste due tipologie di cavi trovano applicazioni diverse in termini di capacità e costruzione. Come per i cavi mod, i cavi ad alta tensione operano a tensioni superiori a 35 kV e, pertanto, vengono utilizzati per la trasmissione principale di energia su lunghe distanze e per la fornitura di energia elettrica in grandi quantità a industrie che consumano grandi quantità di energia. I cavi a media tensione sono progettati per gestire tensioni comprese tra 1 kV e 35 kV e sono essenzialmente distributori locali, che alimentano reti di servizi pubblici e impianti industriali.

La progettazione dei cavi ad alta tensione (AT) prevede strati isolanti più resistenti e schermature all'avanguardia per contrastare le maggiori sollecitazioni elettriche e trasmettere l'energia in modo sicuro. Inoltre, per la produzione di questi cavi vengono solitamente utilizzati isolamenti in XLPE, grazie alle loro eccellenti proprietà termiche, meccaniche ed elettriche. I cavi MT, invece, sono altamente resistenti e richiedono un isolamento molto sottile, e vengono installati in ambienti residenziali, commerciali o industriali di medie dimensioni.

Le caratteristiche prestazionali ne evidenziano ulteriormente le differenze. I cavi ad alta tensione sono progettati con particolare attenzione alla prevenzione delle perdite di potenza e alla massimizzazione dell'efficienza della trasmissione di energia su lunghe distanze. Design speciali, come lo strato di blocco dell'acqua, possono essere incorporati per impedire l'ingresso di umidità nelle installazioni sotterranee e sottomarine. I cavi a media tensione, al contrario, tendono a essere flessibili e facili da manutenere e modificare, pur dipendendo da diverse reti di trattamento o da reti di trasmissione di breve durata, garantendo un'elevata qualità del completamento del progetto.

Le considerazioni di costo influenzano generalmente la scelta tra cavi AT e MT. A causa della loro complessa costruzione, i cavi AT sono generalmente più costosi in termini di materie prime e installazione. I cavi MT, con minori requisiti di isolamento e costruzione, sembrano rappresentare un'opzione economica, adatta per operazioni di media portata in cui i cavi MT sono sottoposti a test di affidabilità. Questa distinzione evidenzia l'importanza di considerare attentamente i requisiti specifici del progetto nella scelta del tipo di cavo.

Importanza del test di integrità della guaina del cavo

Che cos'è il test della guaina?

I test di guaina devono essere eseguiti sui cavi elettrici per garantire la completa continuità dello strato protettivo esterno di un cavo. Questo strato esterno funge da barriera protettiva contro umidità, danni meccanici o fattori ambientali che potrebbero impedire il normale funzionamento del cavo e rappresentare un pericolo per la sicurezza. Aiuta a verificare se nella guaina possano presentarsi crepe, difetti o usura che potrebbero successivamente esporre le parti interne a guasti.

I test di integrità della guaina possono rivelare punti deboli o danni nei test di isolamento applicando livelli di tensione prestabiliti, generalmente accettati dai rispettivi standard, senza causare danni aggiuntivi. A differenza del settore dei cavi ad alta e media tensione, il test di integrità della guaina ad alta tensione viene utilizzato per garantire l'affidabilità del cavo. Ciò, a sua volta, previene interruzioni di corrente, non consente il verificarsi di guasti o comporta ulteriori spese per le riparazioni; pertanto, le prestazioni possono essere mantenute per periodi molto lunghi in condizioni operative molto difficili. I test di integrità della guaina sono, tuttavia, particolarmente importanti per i progetti di fascia alta e per prolungare la durata dei cavi, in particolare in circostanze ad alto consumo energetico.

Effetti dei guasti della guaina sui sistemi elettrici

I guasti alla guaina nei sistemi elettrici tendono a propagarsi a cascata, causando disturbi e inefficienze su larga scala. Quando la guaina protettiva di un cavo viene danneggiata, i conduttori interni sono esposti ad agenti ambientali come umidità, contaminanti chimici e abrasioni fisiche. Alcuni dei problemi che si verificano a valle sono cortocircuiti, correnti di dispersione più elevate e guasti totali del sistema. A livello di settore, è stato recentemente osservato che circa il 40% dei tempi di fermo non pianificati degli impianti industriali è causato da guaine danneggiate. Oltre a causare l'interruzione delle attività, questi si rivelano anche costosi a causa dei costi di riparazione, della perdita di produttività e delle responsabilità derivanti dai rischi per la sicurezza.

I moderni approcci per la diagnosi dei guasti della guaina si basano su materiali più recenti e sulle più recenti tecniche di identificazione dei guasti. In altre parole, i nuovi rivestimenti polimerici con maggiore resistenza all'usura sono stati incorporati nella progettazione dei cavi. Il monitoraggio in tempo reale, d'altra parte, ha guadagnato oggi l'attenzione mondiale. Questo sistema utilizza sensori e analisi predittive per identificare precocemente le tendenze nel degrado della guaina, in modo da poter valutare le opzioni di intervento per l'esposizione al rischio.

Utilizzando tali soluzioni e promuovendo una cultura che supporti la manutenzione proattiva, le aziende possono ridurre significativamente i rischi di guasto, il che a sua volta consente loro di affidarsi ai propri sistemi elettrici per un funzionamento efficiente. Le tecnologie che si avvalgono di procedure preventive ridurranno sia il numero che l'entità di tali guasti e, quindi, in tutti i settori, costituiranno la base per migliori standard di prestazioni e sicurezza.

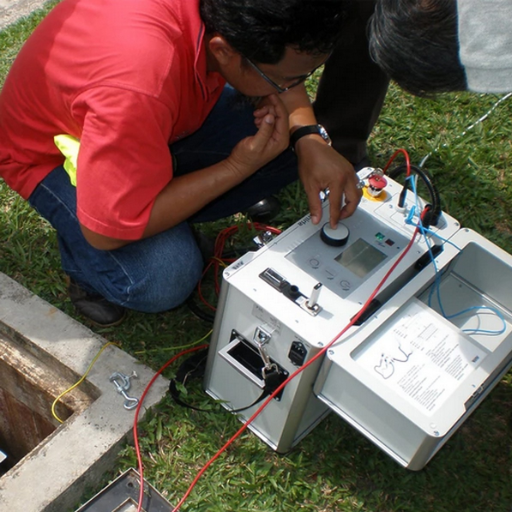

Esecuzione di un test della guaina

Preparazione per il test della guaina

Esatto, questa è la preparazione necessaria per l'esecuzione accurata e affidabile dei test sulle guaine. Prima di eseguire il test, è necessario osservare sempre le più rigorose precauzioni di sicurezza per prevenire incidenti e proteggere le apparecchiature. Controllare le apparecchiature, in particolare le apparecchiature di prova, i generatori di tensione, i tester di resistenza di isolamento e gli altri dispositivi di misurazione, per assicurarsi che funzionino correttamente e che la procedura di calibrazione soddisfi gli standard raccomandati dal produttore. Assicurarsi inoltre che l'area di lavoro sia delimitata in modo sicuro con cartelli che informino del potenziale pericolo, in modo da avvertire e ridurre il rischio per i passanti.

La guaina deve essere pulita e ispezionata per rilevare eventuali danni e contaminazioni visibili: sporco, umidità e altri elementi che difficilmente favoriranno l'avanzamento del test. La sezione di cavo destinata al test deve essere isolata per una corretta messa a terra durante le prove, al fine di evitare interferenze da fonti elettriche estranee. Si raccomanda inoltre di documentare tutte le condizioni iniziali del test, come temperatura ambiente e umidità, poiché eventuali variazioni potrebbero influire sui valori di prova. È necessario definire chiaramente le procedure relative al collegamento dell'apparecchiatura di prova; nel frattempo, tutto il personale responsabile deve essere informato del programma di prova per garantire la massima trasparenza e un funzionamento sicuro. Senza dubbio, una preparazione pre-test così consapevole offre a un'industria la massima possibilità di sottoporsi al test di hacking della guaina più accurato possibile, a garanzia dell'integrità del sistema elettrico.

Procedure per il test di tensione della guaina del cavo

La prova di tensione per le guaine dei cavi è una misura di salvaguardia fondamentale per garantire la durata e la sicurezza di un impianto elettrico. Pertanto, è necessario determinare il corretto livello di tensione di prova, solitamente in base al tipo di cavo e alla tensione nominale del cavo. Nel caso di cavi a bassa tensione, la prova viene eseguita fino a 5 kV, mentre per quelli ad alta tensione, la prova deve essere condotta in modo da superare i 20 kV in modo da simulare le condizioni operative reali.

• Determinare il livello di tensione di prova appropriato in base al tipo di cavo e alla tensione nominale
• Calibrare lo strumento per evitare letture errate e mantenere la precisione
• Utilizzare apparecchiature di prova appropriate come un tester CC ad alta tensione o un sistema di misurazione tan delta
• Aumentare gradualmente la tensione durante il test per ridurre al minimo il rischio di guasto immediato dell'isolamento
• Eseguire misurazioni continue della corrente di dispersione durante il test
• Eseguire test per una durata fissa (in genere 15 minuti) per consentire ai valori di stabilizzarsi
• Conservare registri dettagliati dei risultati dei test per riferimento futuro
• Garantire misure di sicurezza, inclusa la corretta messa a terra delle estremità dei cavi non testati

Dopo aver selezionato la tensione di prova, il passaggio successivo è la calibrazione per evitare potenziali fonti di errore, garantendo così la precisione. Utilizzare sempre un tester CC ad alta tensione o sistemi di misura tan delta accurati quando si rilevano difetti di isolamento effettivi o si testano le prestazioni della guaina. La tensione applicata deve essere aumentata gradualmente durante la prova per evitare il rischio di una rottura improvvisa dell'isolamento che potrebbe danneggiare il cavo.

Le misurazioni della corrente di dispersione devono essere effettuate in modo continuo durante tutta la prova per costituire prova dell'integrità della guaina. L'indicazione di un aumento della corrente di dispersione dovrebbe indurre a un'ispezione per determinare se l'isolamento è debole o danneggiato. Le prove devono essere eseguite per una durata fissa, ad esempio 15 minuti, per consentire che i valori ottenuti siano ragionevolmente stabili. Le registrazioni dei risultati delle prove devono essere conservate in modo ordinato per consentirne una rapida consultazione futura.

Inoltre, è importante adottare misure per rispettare tutti i requisiti di sicurezza necessari e mettere a terra tutte le estremità di tutti i cavi non testati, al fine di ridurre al minimo le applicazioni potenzialmente pericolose con tensioni superiori a quella di rete. Il personale deve essere informato dei requisiti di sicurezza e deve rispettarli. Ciò, tra le altre cose, implica che mantenga una distanza di sicurezza dal cavo e indossi dispositivi di protezione individuale. I risultati delle prove di tensione forniscono quindi dati pertinenti sulle condizioni attuali della guaina, in base ai quali dovranno essere eseguiti interventi di manutenzione o sostituzione per evitare guasti catastrofici.

Interpretazione dei risultati del test della guaina

Quando si analizzano i risultati dei test sulla guaina, è necessario considerare sia i dati numerici sia i sintomi visivi di una potenziale debolezza. Ad esempio, i valori di dispersione di tensione possono offrire un'idea misurabile della qualità della guaina del cavo. Un valore di dispersione inferiore implica una buona resistenza dell'isolamento, mentre valori più elevati possono indicare degrado della guaina, danni o ingresso di umidità. Al contrario, variazioni del valore di corrente durante il test potrebbero indicare un problema, che richiede ulteriori indagini.

L'ispezione visiva integra i dati di prova per rilevare danni, come crepe, abrasioni o bruciature, lungo il cavo. Con l'impiego di sistemi diagnostici avanzati, queste osservazioni potrebbero essere migliorate mediante termografia o rappresentazione grafica delle prestazioni di isolamento del cavo. In sintesi, il metodo numerico, abbinato a un'attenta osservazione, si rivela uno strumento completo per valutare lo stato di salute del cavo, costituendo la base per decisioni in tempo reale che richiedono interventi di manutenzione o di ripristino.

Tecniche di localizzazione dei guasti

Tecniche standard per il rilevamento dei guasti della guaina

Il rilevamento dei guasti nella guaina, essendo un aspetto critico per il mantenimento dell'affidabilità e delle prestazioni dei sistemi di generazione e trasmissione, ha meritato la dovuta considerazione. Pertanto, i metodi standard prevedono la riflettometria nel dominio del tempo (TDR), che individua i guasti inviando impulsi elettrici lungo il cavo e analizzando i segnali riflessi per rilevare irregolarità. Un altro metodo comunemente utilizzato è il metodo del gradiente di tensione, in cui le differenze di tensione vengono misurate lungo il cavo, fornendo così la posizione del guasto.

Per questo motivo, sono stati utilizzati diversi metodi per i test PD, e la tecnica si basa sul monitoraggio delle emissioni elettromagnetiche generate da minuscoli difetti di isolamento per segnalare un imminente problema alla guaina. La termografia a infrarossi può essere un'altra tecnica moderna per rilevare il surriscaldamento o la rottura dell'isolamento mediante immagini termiche. Un aspetto positivo è che, se applicate correttamente, tutte queste tecniche riducono i tempi di fermo e promuovono notevolmente la manutenzione proattiva. Il big data mining, abbinato a queste tecniche, consente un rilevamento accurato dei guasti e quindi una migliore affidabilità del sistema.

Localizzazione dei guasti mediante giunti e collegamenti di terra

I giunti e i collegamenti di terra negli impianti elettrici sono molto importanti per l'individuazione dei guasti e possono essere impiegati in modo pragmatico per migliorare la precisione e l'efficienza. Proteggendo le interconnessioni tra i giunti e utilizzando un sistema di messa a terra, è possibile tracciare le correnti di guasto e individuare le aree problematiche all'interno della rete mediante l'applicazione di dispositivi di sospensione. Misurazioni avanzate di impedenza, abbinate a test di continuità di terra, possono essere utilizzate per delineare i guasti con elevata precisione, in modo da rilevare anche una minima anomalia. In genere, questa tecnica viene combinata con altri metodi di misura avanzati, come la riflettometria nel dominio del tempo o la sismometria portatile, che consentono di visualizzare i dati con un grado di precisione maggiore e quindi di contribuire alla risoluzione di un problema. Pertanto, l'uso combinato di queste metodologie ridurrà in ultima analisi i tempi e l'incertezza di risoluzione dei guasti e consentirà di ridurre al minimo qualsiasi ulteriore interruzione, garantendo così l'integrità del sistema.

Aggiornamenti tecnologici nell'arte del rilevamento dei guasti

Poiché questa tecnologia di rilevamento dei guasti si avvale di metodi all'avanguardia, le industrie hanno cambiato radicalmente il paradigma su come visualizzare e affrontare i guasti che si verificano nei sistemi. Tra gli aspetti più significativi della tecnologia odierna ci sono l'intelligenza artificiale e l'apprendimento automatico. Questi strumenti agiscono su grandi quantità di set di dati in tempo reale, scoprendo anomalie minime, troppo sottili per essere rilevate dai metodi tradizionali, che lavoravano con set di dati più piccoli. La manutenzione reattiva diventa quindi più preparata quando un guasto può essere previsto utilizzando sistemi basati sull'intelligenza artificiale, identificando modelli e tendenze nei dati storici. Ad esempio, i tempi di fermo e i costi di riparazione sono stati enormemente ridotti, mentre l'efficienza operativa è migliorata grazie all'analisi predittiva per le reti elettriche e i processi di produzione.

Un altro significativo sviluppo rivoluzionario per il rilevamento dei guasti è stata l'applicazione di dispositivi IoT dotati di sensori. Questi dispositivi interconnessi monitorano costantemente apparecchiature e sistemi, trasmettendo dati in tempo reale alle piattaforme centralizzate. Al rilevamento di un guasto, le piattaforme inviano immediatamente un avviso e forniscono informazioni utili per una rapida risoluzione. Nel settore automobilistico, ad esempio, i componenti abilitati per l'IoT forniscono dati diagnostici in grado di risolvere problemi del sistema elettrico o identificare l'usura meccanica ben prima che si verifichino problemi di prestazioni. Tali strumenti migliorano ulteriormente la sicurezza garantendo al contempo prestazioni ottimali del sistema. Queste tecnologie rappresentano un'affascinante trasformazione verso tecniche di rilevamento dei guasti più innovative ed efficienti, specificamente rivolte ai sistemi complessi dei tempi moderni.

Misure preventive per la guaina dei cavi ad alta tensione

Protocolli di manutenzione e test regolari

La mia prospettiva sulle metodologie di manutenzione e collaudo per le guaine dei cavi ad alta tensione apprezza sia la valutazione proattiva che la cura preventiva. Le ispezioni di routine devono essere della massima importanza per rilevare eventuali problemi prima che si trasformino in problemi gravi. Un ispettore utilizza le più recenti tecniche diagnostiche per intercettare qualsiasi segno di imminente guasto del cavo. Esistono diverse tipologie di deterioramento dell'isolamento, deterioramento della guaina o infiltrazioni di umidità. La termografia, Scarico parziale Analisi e test elettrici vengono impiegati per raccogliere informazioni sulle condizioni del cavo, consentendo di individuare in anticipo potenziali punti deboli che potrebbero causare guasti.

Tutti i programmi di manutenzione vengono ispezionati per verificarne la conformità alle buone pratiche industriali consolidate e alle linee guida dei produttori applicabili alle rispettive apparecchiature sottoposte a prova. L'obiettivo è quello di eseguire test di resistenza a intervalli regolari e l'ispezione visiva della guaina per accertarne l'integrità. Parallelamente a queste attività, riprendono la pulizia e la ricalibrazione dell'apparecchiatura: è essenziale accertarsi che l'apparecchiatura di prova fornisca letture accurate e funzioni al livello ottimale. Le ispezioni vengono registrate e monitorate per l'identificazione preventiva di tendenze, che possono essere molto utili per prevedere e prevenire eventi.

Le operazioni di collaudo e manutenzione migliorano la durata dei cavi ad alta tensione e l'affidabilità e la sicurezza del sistema. Una manutenzione pianificata in modo proattivo riduce i costosi eventi di rottura imprevisti e garantisce che il sistema continui a funzionare entro i limiti normativi specificati anche in condizioni anomale. Nel complesso, l'applicazione di procedure di collaudo e manutenzione convenzionali si dimostra in grado di massimizzare le prestazioni con un rischio ridotto per me.

Migliori pratiche per garantire l'integrità della guaina del cavo

La protezione delle guaine dei cavi deve essere perseguita attraverso un approccio basato sulla prevenzione e sul monitoraggio proattivo. Vengono eseguite ispezioni visive regolari, con particolare attenzione ai segni che possono indicare usura delle guaine dei cavi, come abrasioni, scolorimento e crepe, che possono comprometterne le proprietà protettive. I danni nascosti vengono rilevati e localizzati utilizzando strumenti specializzati nell'ambito di un processo di diagnosi precoce, in modo che non si trasformino in complicazioni più significative. Le condizioni dei cavi vengono costantemente monitorate attentamente con strumenti all'avanguardia, garantendo una comprensione dettagliata.

• Eseguire regolari ispezioni visive per rilevare segni di usura, abrasioni, scolorimento e crepe
• Utilizzare strumenti specializzati per la rilevazione precoce di danni nascosti
• Assicurare il corretto instradamento dei cavi lontano da spigoli vivi e aree soggette a sollecitazioni meccaniche
• Installare misure di protezione come condotti di schermatura, circuiti di espansione o supporti ammortizzati nelle aree ad alto rischio
• Controllare le condizioni ambientali per proteggere i cavi da sostanze chimiche aggressive, raggi UV e temperature estreme
• Segui il codice di Condotta test dielettrici secondo le specifiche del settore
• Fornire una formazione regolare al personale sulle migliori pratiche per l'installazione, la riparazione e la movimentazione

Inoltre, installo protezioni preventive nelle guaine dei cavi contro i danni esterni. Ad esempio, mi assicuro che i cavi siano instradati correttamente lontano da spigoli vivi, ampie curve o aree soggette a notevoli sollecitazioni meccaniche. In ogni caso, in aree molto rischiose, potrei prendere in considerazione l'uso di canaline di schermatura, anelli di dilatazione o supporti ammortizzati, solo per sicurezza. Tra le altre cose, tengo sotto controllo l'ambiente, in modo che i cavi non siano esposti a sostanze chimiche aggressive, raggi UV diretti o temperature estreme, il che contribuirà a prolungare la durata della guaina.

La manutenzione preventiva deve essere eseguita anche eseguendo test dielettrici in conformità con gli standard industriali per accertare eventuali guasti nei materiali isolanti o di rivestimento. Periodicamente, formo il personale affinché adotti le migliori pratiche durante l'installazione, i lavori di riparazione o qualsiasi manipolazione. Osservando e prevedendo, garantisco che le guaine dei cavi rimangano robuste e sicure; ciò aumenterà l'affidabilità del sistema, ridurrà i tempi di fermo e ridurrà i costi di riparazione.

Casi di studio sull'efficacia del test della guaina

In base alla mia esperienza, l'implementazione dei test di guaina si è dimostrata estremamente efficace nell'aumentare l'affidabilità dei sistemi e nel prevenire potenziali rischi. A titolo di esempio, durante l'esecuzione di un progetto per un enorme impianto industriale, i test di guaina eseguiti regolarmente avevano rilevato piccoli guasti all'isolamento che avrebbero potuto trasformarsi in guasti gravi. Il rilevamento tempestivo ha consentito di effettuare riparazioni mirate per evitare interruzioni significative e interruzioni delle attività del cliente. Tali misure hanno evidenziato la necessità di eseguire test regolarmente per prevenire guasti gravi, anziché adottare un approccio reattivo.

Un altro esempio degno di nota ha riguardato l'ammodernamento di una rete di distribuzione elettrica. Le discrepanze nell'isolamento sono state rilevate mediante accurati test della guaina condotti sia prima che dopo l'installazione. Tali discrepanze sono state immediatamente corrette per soddisfare gli standard di sicurezza e garantire l'efficacia del sistema. I test sono quindi rimasti uno dei fattori principali per il contenimento delle tempistiche del progetto, in quanto hanno evitato eventuali ritardi imprevisti che si sarebbero verificati in caso di guasti non rilevati. Questi casi di studio confermano ulteriormente la mia convinzione nella praticità e nella necessità di utilizzare i test della guaina come strumento per l'affidabilità a lungo termine e il controllo dei costi in vari progetti.
