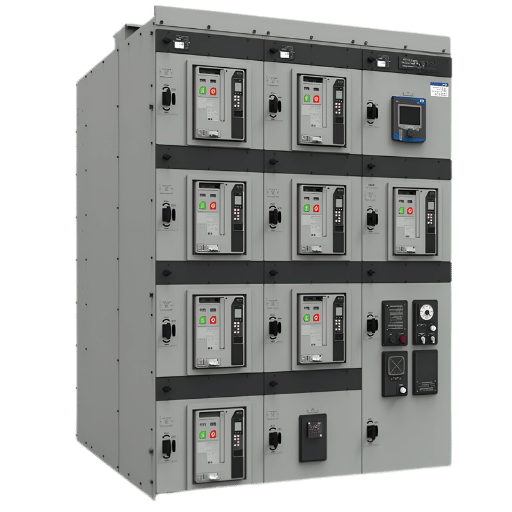

Краткий справочник: Диапазон низковольтного напряжения по стандартам
Краткие характеристики — Диапазон низковольтного напряжения
- IEC 61140:2016 (стандарт защиты от поражения электрическим током): Низкое напряжение = переменный ток 1,000 В среднеквадратичного значения / постоянный ток 1,500 В
- Директива ЕС по низковольтному оборудованию 2014/35/ЕС: Область применения: переменный ток 50-1,000 В / постоянный ток 75-1,500 В
- NFPA 70 / NEC (США): Раздел NEC 110.26 охватывает напряжение «1,000 вольт или менее» (переменный ток).
- Схемы класса 2 стандарта NEC США (статья 725): 49 В переменного тока / 60 В постоянного тока (LDSV)
- Канадский стандарт CEC: 31-750 В переменного тока. Область применения термина «низкое напряжение».
- IEC 61010-1 (Безопасность измерительных приборов): CAT III, рассчитан на напряжение до 1,000 В (пороговое значение низкого напряжения)
Ниже приведено сравнение пяти наиболее часто цитируемых стандартов с указанием диапазона низковольтного напряжения для каждого из них:
| Стандарт | Верхний предел переменного тока | Верхний предел постоянного тока | Цель |
|---|---|---|---|
| IEC 61140: 2016 | 1,000 В RMS | 1,500 V | Диапазоны напряжения защиты от поражения электрическим током |
| IEC 60038:2009+AMD1:2021 | 1,000 В (номинальное напряжение питания) | 1,500 В (официально добавлено в 2021 году) | Стандартные номинальные напряжения питания |
| Директива ЕС 2014/35/ЕС | 50-1,000 V | 75-1,500 V | Область применения маркировки CE для электрооборудования |
| NFPA 70 / NEC (США) | 1,000 В (область применения раздела 110.26) | 1,500 V | Правила электромонтажа |
| Канада CEC | 750 V | - | Канадская электропроводка для зданий и промышленных объектов |

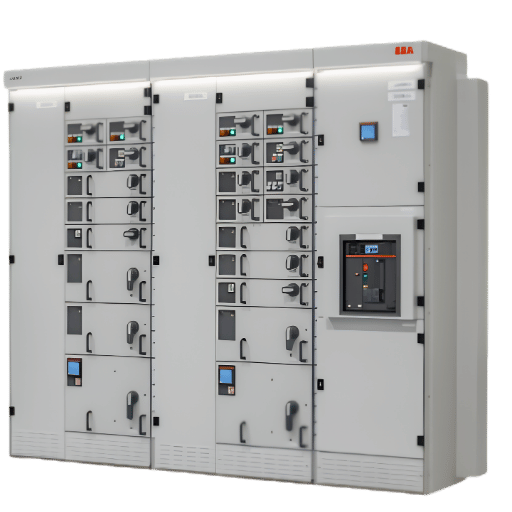

Что такое низкое напряжение (НН)? Определение по стандарту IEC 61140 и его основы безопасности.
Стандарт IEC 61140:2016 «Защита от поражения электрическим током — общие аспекты для установок и оборудования» является инженерным эталоном для порогового значения низкого напряжения. Раздел 4.2 этого стандарта делит спектр напряжений на три диапазона в зависимости от требуемого уровня защиты от поражения электрическим током в каждом из них:
- Низковольтное напряжение: переменный ток 50 В среднеквадратичного значения, постоянный ток 120 В. Основная опасность заключается в контактных ожогах или возгораниях, а не в фибрилляции желудочков.
- Низкий ток = переменный ток > 50 В до 1,000 В среднеквадратичного значения, постоянный ток > 120 В до 1,500 В – основная опасность заключается в поражении электрическим током (фибрилляция желудочков от длительного воздействия тока на грудную клетку).
- Высокое напряжение = переменный ток > 1,000 В, постоянный ток > 1,500 В – поражение электрическим током, дуговой разряд и пробой становятся основными проблемами.
Порог в 1,000 В переменного тока не является произвольным. При напряжении выше примерно 600–800 В расстояние пробоя воздушного зазора, необходимое для предотвращения дугового разряда, начинает резко возрастать — именно поэтому конструкции низковольтных распределительных устройств претерпевают фундаментальные изменения после этого значения. OSHA подтверждает это в 29 CFR 1910.137, требуя обязательной защиты токоведущих частей при напряжении 50 В и выше, признавая, что длительный контактный ток выше этого уровня может достигать пороговых значений, вызывающих фибрилляцию сердца.
Техническая заметка — Два стандарта IEC, два разных назначения:
Стандарт IEC 61140 приравнивает напряжение защиты от поражения электрическим током к диапазонам. Стандарт IEC 60038 определяет стандартное номинальное напряжение питания (например, 230 В, 400 В, 11 кВ). Это два отдельных документа. Ложное указание на IEC 60038 как на источник ответа — как это часто делают в онлайн-уроках — официально является ошибкой. В поправке 1 (изданной в декабре 2021 г.) стандарт IEC 60038 не включал диапазон низковольтных напряжений; стандарт IEC 61140 всегда был основным стандартом защиты от поражения электрическим током.
Также стоит отметить, что «низкое напряжение» не означает в обиходе. Как резюмировал один лицензированный электрик на форуме Майка Холта, ведущем американском ресурсе по электротехническим нормам: «Низкое напряжение может означать 24 В или 240 В в зависимости от того, кого вы спросите — NEC не определяет «низкое напряжение» так, как это понимают инженеры». Именно эта неопределенность и обеспечивается рамками IEC.
Для обеспечения безопасности при практической установке можно воспользоваться нашим руководством. испытания на выдерживаемое напряжение и принципы, лежащие в основе испытание сопротивления изоляции – оба из которых настроены на границу между низким и высоким напряжением.

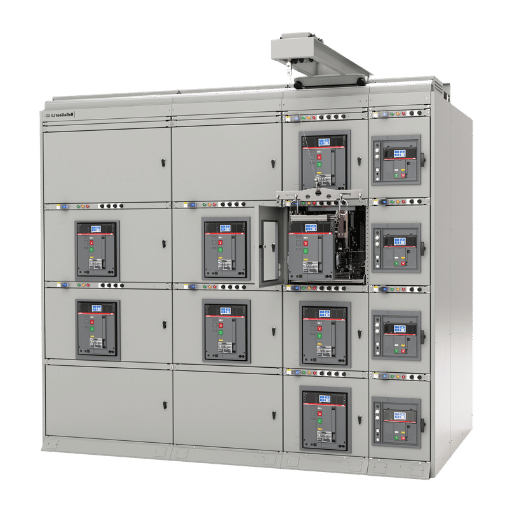

Низкое напряжение в контексте: полный спектр классификации напряжений.
Низкое напряжение находится посередине пятиуровневого спектра, который инженеры используют для классификации электрических систем, от сигналов управления до линий электропередачи большой протяженности. Знание того, к какому классу относится низкое напряжение (НН) и где проходят границы с пониженным, средним, высоким, сверхвысоким и ультравысоким напряжением (СНВ) — имеет решающее значение для спецификации оборудования, проектирования компоновки и соблюдения трансграничных требований.
| Ярус | Диапазон переменного тока | Диапазон постоянного тока | Доминирующая опасность | Типичное применение |
|---|---|---|---|---|
| ELV | ≤ 50 В | ≤ 120 В | Огонь / горит | Схемы управления 24 В постоянного тока, системы контроля доступа, драйверы светодиодов. |
| LV | 50 V - 1,000 V | 120 V - 1,500 V | Поражение электрическим током | Электропроводка для жилых помещений, промышленные электродвигатели, зарядные устройства для электромобилей. |
| MV | 1 кВ – 35 кВ | 1.5 кВ – 35 кВ | Дуговое разряд / пробой | Распределительные линии, подстанции, кольцевые сети промышленных комплексов. |
| HV | 35 кВ – 230 кВ | 35 кВ – 230 кВ | Дуговое разряд / повреждение изоляции | Региональная передача электроэнергии, межсетевые соединения |
| Сверхвысокоскоростной / Ультравысокоскоростной | > 230 кВ | > 230 кВ | Сбой очистки / коронный разряд | Передача электроэнергии на большие расстояния, коридоры высоковольтных линий постоянного тока |
Главный вывод: пороговое значение постоянного тока в каждом диапазоне всегда выше соответствующего порогового значения переменного тока — никогда не ниже. Это удивляет многих инженеров, которые считают, что классификация напряжений — это сложная задача. Причина: в постоянном токе нет пересечений нуля, поэтому время до нуля больше при одинаковом среднеквадратичном значении. Позиция IEC заключалась в том, чтобы установить пределы диапазона постоянного тока примерно на 20-50% выше, чем эквиваленты переменного тока, а не уравнивать их.

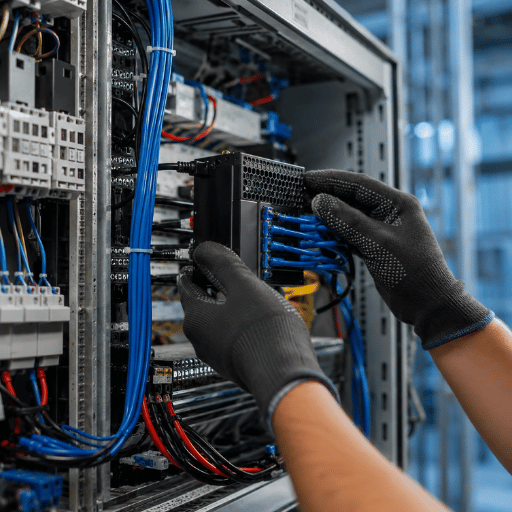

Сверхнизкое напряжение (СНН): критически важный уровень безопасности ниже низкого напряжения.
Слабовольтные сети (ELV) — это не просто «все, что ниже 50 В переменного тока». Стандарт IEC 61140:2016 разделяет сети ELV на три отдельные подкласса, каждый из которых имеет различные требования к безопасности и защите. Неправильное определение этого параметра — особенно в медицинской, морской или промышленной сфере управления — может привести к недостаточной защите от поражения электрическим током, замаскированной под соответствие нормам.
| Класс | Полное имя | Связь с Землей? | Требуется изоляция. | Типичное использование |
|---|---|---|---|---|
| SELV | Безопасность сверхнизкого напряжения | Нет (гальванически изолировано) | Диэлектрическая прочность ≥ 500 В от сети переменного тока | Медицинское оборудование, искробезопасные среды, розетки для бритв в ванной комнате |
| ЗСНВ | Защитное сверхнизкое напряжение | Да (заземлённый выход или цепь) | Гальваническая изоляция от сети; заземление на выходе допустимо. | Схемы управления ПЛК 24 В постоянного тока, системы контроля доступа, драйверы светодиодов с заземленными шинами. |
| ФЭЛВ | Функциональное сверхнизкое напряжение | Может быть заземленным или не заземлённым. | Полная изоляция не предусмотрена; необходимо применять защиту на уровне низкого напряжения. | Схемы, использующие низковольтное питание только по функциональным/эксплуатационным причинам (например, катушки реле, питаемые от низковольтного трансформатора без защитной развязки). |
Обычная классификация: Создание системы постоянного тока 24 В и предположение, что она по умолчанию соответствует требованиям SELV (слабого напряжения). Если источник питания не обеспечивает достаточной гальванической изоляции от сети (диэлектрическая прочность 500 В согласно IEC 61140), то цепь относится к FELV (слабому напряжению), а не к SELV, и ко всем открытым проводящим частям применяются меры защиты от поражения электрическим током. Одного номинального напряжения недостаточно; классификация определяется эффективностью изоляции.
Различие между SELV и PELV особенно важно для инженеров, выбирающих источники питания для систем автоматизации или управления зданиями: источник питания PELV с заземленным выходом вполне подходит для большинства систем управления на 24 В, но источник питания SELV обязателен в зонах с повышенным риском поражения электрическим током — ванных комнатах, бассейнах и процедурных кабинетах медицинских учреждений.

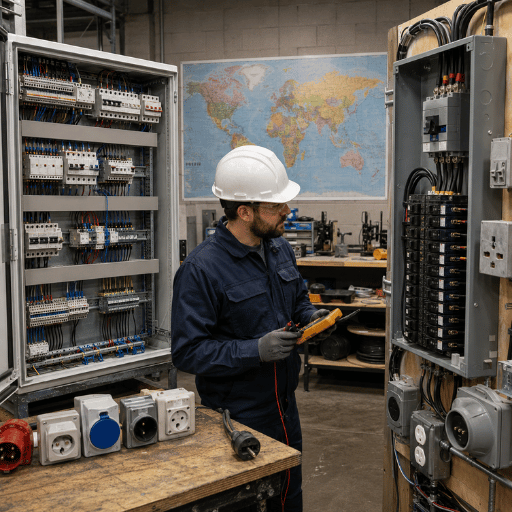

Почему пороговые значения низковольтного питания различаются в зависимости от страны — и парадокс американского стандарта NEC
Единого глобального определения низковольтного оборудования не существует — и это не упущение. Оно отражает реальные различия в существующей инфраструктуре, системах электроснабжения и нормативно-правовой базе в разных юрисдикциях. Понимание этих различий важно для производителей оборудования, экспортирующих свою продукцию за рубеж, и для инженеров, работающих над многонациональными проектами.
| Юрисдикция / Стандарт | Верхний предел переменного тока низкого напряжения | Верхний предел LV DC | Руководящий документ |
|---|---|---|---|
| ЕС / Большая часть мира | 1,000 V | 1,500 V | IEC 61140 / EU LVD 2014/35/EU |
| Великобритания (после Брексита) | 1,000 V | 1,500 V | БС 7671:2018+А2:2022 |
| Промышленный сектор США / NETA | 600 В (традиционный) / 1,000 В (современный) | 1,500 V | Стандарты NFPA 79 / NETA |
| Схемы класса 2 стандарта NEC США | 49 В (LDSV) | 60 V | Статья 725 НИК |
| Канада | 750 V | - | Канадский электротехнический кодекс (CEC) |
| Австралия / Новая Зеландия | 1,000 V | 1,500 V | AS/NZS 3000:2018 (соответствует стандартам IEC) |
Парадокс американских стандартов электротехнической документации (NEC): три определения в одной юрисдикции.
Нигде несоответствие определений не проявляется так ярко, как в Соединенных Штатах — и понимание этого важно для любого, кто продает или устанавливает оборудование на американском рынке. В одной юрисдикции, регулируемой одним органом по стандартизации (NFPA), одновременно действуют три различных пороговых значения «низкого напряжения»:
- Статья 725 (цепи класса 2): «Низкое напряжение» означает 49 вольт переменного тока / 60 вольт постоянного тока. На цепи с ограниченным напряжением питания (LDSV) — термостаты, дверные звонки, панели безопасности — не распространяются многие стандартные методы электромонтажа. Именно это определение должно быть включено в лицензию подрядчика по низковольтным работам.
- NFPA 79 / Американская промышленная практика: 600 В переменного тока долгое время считалось пределом, используемым промышленными электриками. Оборудование, рассчитанное на работу с «двигателями низкого напряжения» в Северной Америке, почти всегда означает 600 В, а не 1,000 В. Как подтверждает обсуждение на форуме Майка Холта по электротехнике, большинство американских полевых электриков по-прежнему используют 600 В в качестве своего представления о предельном напряжении низкого напряжения.
- Современные стандарты NEC + NETA (соответствующие IEC): стандарты NEC 110.26 и NETA теперь используют напряжение 1,000 В переменного тока / 1,500 В постоянного тока, что соответствует стандарту IEC 61140. Это отражает международную согласованность, поскольку в американском оборудовании все чаще используются компоненты, соответствующие стандартам IEC.
Проблема соблюдения требований: Европейский производитель распределительных устройств, маркирующий панель на 690 В как «низковольтную» (что правильно согласно IEC 61140), может столкнуться с тем, что американские монтажники будут рассматривать её как средневольтную или применять неправильные процедуры, поскольку 690 В превышает неофициальный промышленный потолок в США в 600 В. Указывайте как соответствующий стандарт, так и значение напряжения во всей документации, чтобы избежать путаницы на объекте.
Какой стандарт применим к вашему проекту?
- Оборудование, поступающее на рынок ЕС IEC 61140 / EU LVD 2014/35/EU (50–1,000 В переменного тока)
- Стандарт NFPA 79 для промышленного оборудования США (давно установлен на 600 В; в настоящее время модернизируется до 1,000 В)
- Схемы управления класса 2 в США, статья 725 NEC (49 В)
- Для оборудования, предназначенного для нескольких регионов, используйте стандарт IEC 61140 в качестве базового; укажите региональные отклонения.
- Безопасность измерительных приборов IEC 61010-1 (система CAT, а не система диапазонов напряжения)
Низковольтное питание обеспечивает мир энергией: применение по отраслям промышленности
Мало кто понимает, насколько широк диапазон низковольтного напряжения. Низковольтные системы обеспечивают энергией подавляющее большинство видов человеческой деятельности — от бытовых розеток на 120 В до промышленных силовых установок на 1,000 В. Ниже представлены четыре основных сектора и их типичные рабочие напряжения:
| Сектор | Типичные напряжения | Общее оборудование |
|---|---|---|
| Жилой (США) | 120 В / 240 В переменного тока | Освещение, бытовая техника, зарядные устройства для электромобилей 2-го уровня. |
| Жилой (ЕС) | 230 В / 400 В переменного тока (трехфазный) | Освещение, тепловые насосы, зарядные устройства для электромобилей мощностью до 22 кВт. |
| Коммерческая / Легкая промышленность | 208–480 В переменного тока, трехфазный | Низковольтное распределительное устройствоприводы систем отопления, вентиляции и кондиционирования, компрессоры |
| Тяжелая промышленность (США) | 480–600 В переменного тока | Крупногабаритные электродвигатели, частотно-регулируемые приводы, испытательное оборудование для распределительных устройств |
| Тяжелая промышленность (страны МЭС) | 400–1,000 В переменного тока (трехфазный) | Приводы технологических процессов, пусковые устройства для крупных электродвигателей, системы шин постоянного тока. |
Внедрение сценария №1 — Применение в реальном мире
Менеджер упаковочного завода в Баварии, Германия, управляет трехфазной производственной линией 400/690 В. Согласно IEC 61140, вся линия классифицируется как низковольтная — базовый уровень напряжения никогда не превышает 1,000 В переменного тока. Однако заводу необходим сертифицированный персонал и полные средства индивидуальной защиты от электрической дуги, соответствующие IEC 61482-2, для любой работы, когда дверцы панелей находятся под напряжением. Классификация «низкое напряжение» описывает режим защиты от поражения электрическим током, а не отсутствие опасности. Энергия электрической дуги при напряжении 690 В с высоким доступным током короткого замыкания может достигать уровней энергии, опасных для незащищенных работников. Класс напряжения и класс опасности — это две разные вещи.

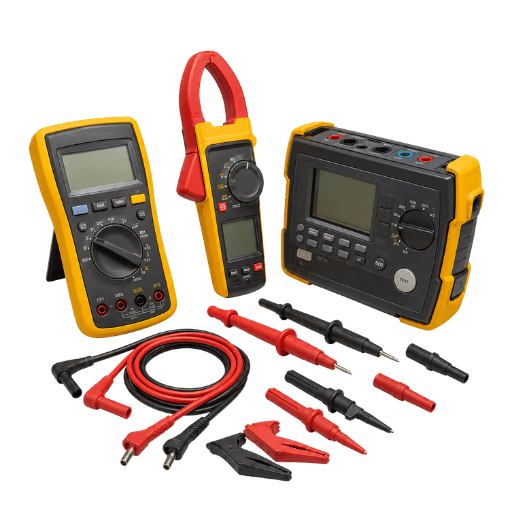

Выбор испытательного оборудования для низковольтных систем: характеристики CAT, приборы и пороговое значение 1,000 В.
Граница 1,000 В переменного тока / 1,500 В постоянного тока — это не просто классификационная линия, а также пороговое значение, вокруг которого строятся рейтинги безопасности измерительных приборов. Стандарт IEC 61010-1 относится к безопасности измерительных приборов и использует систему категорий (CAT), которая учитывает место установки, а не только рабочее напряжение:
| CAT-рейтинг | Рабочий контекст | Максимальное рабочее напряжение | Устойчивость к переходным процессам (при номинальном напряжении 1,000 В) |
|---|---|---|---|
| КАТ I | Защищенные цепи, нагрузки сигнального уровня | До 600 В | 12 000 В (при номинальном напряжении 300 В) |
| КАТ II | Нагрузки, подключенные к однофазным розеткам. | До 600 В | 12 000 В (при номинальном напряжении 600 В) |
| CAT III | Трехфазное распределение; стационарные распределительные щиты зданий. | До 1,000 В | 12 000 В (при номинальном напряжении 1,000 В) |
| КАТ XNUMX | Место установки — ввод инженерных коммуникаций, воздушные линии электропередачи. | До 1,000 В | 12 000 В (при номинальном напряжении 1,000 В) |
Примечание инженера — Рейтинг CAT ≠ Максимальное напряжение:
Прибор класса CAT III на 1,000 В способен выдерживать переходные перенапряжения до 8,000 В, которые присутствуют в распределительных цепях. Прибор класса CAT II на 600 В не рассчитан на такую же энергию переходных процессов. Оба могут «работать» при постоянном напряжении 480 В — при нормальной работе всех систем — но только прибор класса CAT III способен выдерживать коммутационные переходные процессы, присущие низковольтным распределительным щитам.
Внедрение сценария №2 — Несоответствие рейтинга CAT
Инженер, работающий с промышленным распределительным щитом на 480 В, берет в руки мультиметр класса CAT II — тот самый, который всегда есть в наборах для обслуживания электроники и предназначен для измерения параметров в обычных бытовых розетках. Мультиметр CAT II выдерживает переходные процессы до 4,000 В при напряжении 600 В; однако на распределительном щите, питающем крупные электродвигатели, коммутационные переходные процессы могут достигать 6,000-8,000 В. Результат: повреждение изоляции прибора, потенциально взрывоопасный выход из строя предохранительного элемента и срабатывание дугового разряда. Для любого стационарного низковольтного распределительного щита CAT III с минимальным напряжением 600 В (предпочтительно CAT III 1,000 В) является оптимальным выбором.
При испытаниях изоляции низковольтных линий стандартные испытательные напряжения масштабируются в зависимости от рабочего напряжения цепи:
- Низковольтные цепи (24-48 В): испытательное напряжение постоянного тока 250 В с использованием тестер сопротивления изоляции
- Низковольтные цепи (230-400 В): испытательное напряжение постоянного тока 500-1,000 В (согласно рекомендациям IEC 60364-6).
- Кабели низкого напряжения и распределительные устройства: испытания на диэлектрическую прочность — см. наши руководство по диэлектрическим испытаниям
- Высоковольтное оборудование с напряжением выше 1,000 В: 2,500-5,000 В постоянного тока; цифровые мегаомметры требуется выход высокого напряжения
Семья Демикса Пауэра высоковольтное испытательное оборудование Мы обслуживаем обе стороны границы между низким и высоким давлением. тестеры диэлектрической постоянной и тестеры сопротивления изоляции Они откалиброваны для использования в высоковольтных и низковольтных системах в диапазоне испытаний от 250 В до 5,000 В.

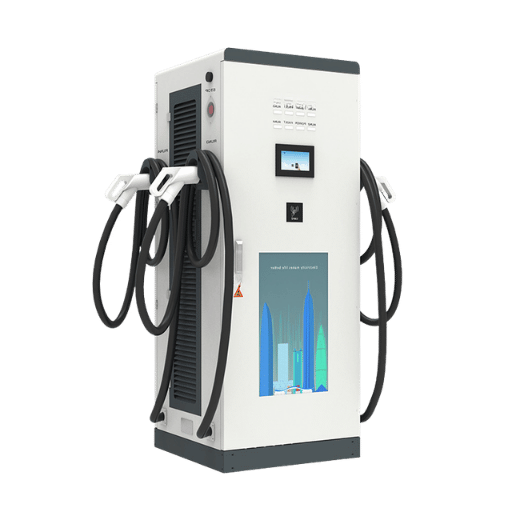

Низковольтные стандарты в движении: зарядка электромобилей, системы постоянного тока и IEC 60038 AMD1:2021
Границы низковольтных напряжений не являются статичными. На них активно воздействуют две силы: электрификация транспорта, которая приближает напряжение в системах постоянного тока к предельному значению в 1,500 В постоянного тока, и формальное развитие семейства стандартов IEC, определяющих эти пределы.
Поправка 1 к стандарту IEC 60038 (декабрь 2021 г.): Первое официальное определение низковольтного тока.
До декабря 2021 года стандарт IEC 60038 — стандарт для номинальных напряжений питания — не содержал формального определения термина «низкое напряжение». Поправка 1 к IEC 60038:2009 ввела этот термин, добавив определения 3.10-3.13 и официально установив:
- Низкое напряжение: переменное напряжение 1,000 В среднеквадратичного значения / постоянное напряжение 1,500 В (Определение 3.12)
- Высокое напряжение: переменный ток > 1,000 В / постоянный ток > 1,500 В (Определение 3.13)
Эта поправка также повысила статус стандарта IEC 60038 до уровня горизонтального стандарта в соответствии с руководством IEC Guide 108, таким образом, он теперь служит всеобъемлющим справочником как для проектирования оборудования, так и для планирования систем электропитания, а не только руководством для проектировщиков и производителей оборудования и разработчиков ANSI по предпочтительным напряжениям питания. Определения были стандартизированы (переменный ток, постоянный ток, среднеквадратичное значение) для обеспечения согласованности между стандартами.
Зарядка электромобилей и граница низковольтных сетей
Инфраструктура для зарядки электромобилей поднимает наиболее актуальный практический вопрос о предельном уровне напряжения в сети низкого напряжения в 2025 году и в последующие годы:
- Уровень 1 (120 В переменного тока, США): Безусловно, низкое напряжение, без проблем, связанных с граничными условиями.
- Уровень 2 (208-240 В переменного тока, США / 230-400 В переменного тока, ЕС): Безусловно, низковольтное оборудование; регулируется стандартными правилами установки низковольтного оборудования и европейскими нормами LVD.
- Быстрая зарядка постоянным током (CCS/CHAdeMO, до 1,000 В постоянного тока): ровно на максимальном напряжении постоянного тока стандарта IEC LV 1,500 В – или чуть ниже для архитектур с напряжением 800 В.
- Инверторы для солнечных фотоэлектрических систем промышленного масштаба (до 1,500 В постоянного тока). Точное разделение на низкое и высокое напряжение (согласно IEC); некоторые производители считают его высоковольтным, другие — низковольтным. Выбор зависит от способа подключения.
Внедрение сценария №3 — Соответствие требованиям ЕС к экспорту зарядных устройств для электромобилей
Китайский производитель зарядных устройств для электромобилей экспортирует в ЕС быстрые зарядные устройства постоянного тока напряжением 800 В. Это устройство работает на значительно более высоком напряжении, чем установленное в ЕС минимальное напряжение постоянного тока (75 В), но намного ниже максимального (1,500 В). Очевидно, что данное устройство классифицируется как «электроприбор» в соответствии с директивой 2014/35/ЕС, и требуется оценка соответствия CE и декларация соответствия ЕС – если только оно не классифицируется как «высоковольтное», что влечет за собой дорогостоящую и ненужную сертификацию.
Надежное удержание этого диапазона (1500 В постоянного тока) имеет очевидные преимущества для бизнеса.
Часто задаваемые вопросы: Диапазон напряжения низкого напряжения
Какой диапазон напряжения у низковольтных устройств?
В соответствии со стандартом IEC 61140:2016 — наиболее широко используемым международным стандартом — диапазон низковольтного напряжения составляет: Переменное напряжение > 50 В до 1,000 В среднеквадратичного значения и Постоянное напряжение > 120 В до 1,500 ВСистемы, напряжение которых находится на уровне или ниже указанных нижних пределов (≤ 50 В переменного тока / ≤ 120 В постоянного тока), относятся к категории сверхнизкого напряжения (СНН). Системы, напряжение которых превышает верхние пределы, относятся к категории высокого напряжения. Следует отметить, что директива ЕС по регулированию напряжения (LVD) 2014/35/EU определяет область ее действия как 50–1,000 В переменного тока / 75–1,500 В постоянного тока, поэтому оборудование с напряжением ниже 50 В переменного тока полностью выходит за рамки действия LVD.
33 кВ — это низковольтное или высоковольтное напряжение?
33 кВ однозначно Высокое напряжение Согласно всем основным мировым стандартам, это более чем в 30 раз превышает предельное напряжение низкого напряжения IEC в 1,000 В переменного тока. В рамках IEC 33 кВ относится к среднему напряжению (1 кВ–35 кВ). Ни один стандарт не классифицирует его как низкое напряжение.
Напряжение в сети составляет 24 В?
Нет. В США «линейное напряжение» составляет 120 В переменного тока (однофазное бытовое) или 208–480 В переменного тока (трехфазное коммерческое/промышленное). 24 В — это... управляющее напряжение — Классификация ELV (≤ 120 В постоянного тока согласно IEC 61140), а не линейное напряжение.
Напряжение в сети составляет 110 В или 120 В?
Поставки осуществляются через торговые точки в США и Канаде. 120 В переменном токе (Предпочтительная номинальная частота согласно IEC 60038 — 60 Гц). 110 В — это устаревшее общепринятое значение, современные стандарты устанавливают 120 В. В Европе и большинстве стран Азии однофазное электроснабжение осуществляется напряжением 230 В переменного тока.
В чём разница между LV и ELV?
Как низковольтные (LV), так и сверхнизковольтные (ELV) системы относятся к диапазонам напряжения, определенным стандартом IEC 61140:2016 для защиты от поражения электрическим током. Сверхнизковольтные (ELV) — это 50 В переменного тока / 120 В постоянного тока; при этих уровнях напряжения основная угроза поражения электрическим током — это пожар/легкие ожоги, а не фибрилляция желудочков. Низковольтные (LV) системы охватывают диапазоны переменного тока 50–1,000 В / постоянного тока 120–1,500 В, где длительное прохождение тока через тело может привести к смертельной остановке сердца. Системы LV требуют полной защиты от поражения электрическим током (изоляция, корпуса, УЗО), в то время как системы ELV могут использовать упрощенную защиту в зависимости от подкласса (SELV, PELV или FELV).
Какой стандарт определяет диапазон низковольтного напряжения: IEC 60038 или IEC 61140?
IEC 61140:2016 — это основной стандарт, определяющий диапазоны напряжения низкого напряжения (НН). Он определяет диапазоны напряжения сверхнизкого (СНН), низкого (НН) и высокого (ВН) напряжения для целей защиты от поражения электрическим током. IEC 60038 — это отдельный стандарт, определяющий предпочтительные номинальные напряжения питания (например, 230 В, 400 В, 6.6 кВ) для планирования распределительных сетей и электросетей. В IEC 60038 определение «низкого напряжения» (≤ 1,000 В переменного тока / ≤ 1,500 В постоянного тока) было официально добавлено только в Поправке 1, опубликованной в декабре 2021 года, что подтверждает соответствие IEC 61140, но служит другой нормативной цели. По вопросам соответствия: IEC 61140 является нормативным документом по защите от поражения электрическим током; IEC 60038 рассматривает стандартные номинальные напряжения питания.
Как диапазон низковольтного напряжения влияет на выбор измерительного оборудования?
Верхний предел для низковольтных сетей (1,000 В переменного тока/1,500 В постоянного тока) — это показатель, относительно которого калибруются расчеты номинальной мощности по стандарту IEC 61010-1. Для низковольтных распределительных щитов минимальный предел составляет... CAT III Для измерения напряжения требуется прибор, рассчитанный на 1,000 В (способный выдерживать переходные процессы до 8,000 В); на вводных устройствах требуется прибор класса IV. Использование прибора недостаточной мощности — например, прибора класса II на распределительном щите на 480 В — создает реальный риск возникновения электрической дуги из-за коммутационных переходных процессов, на которые прибор не рассчитан. Для измерения сопротивления изоляции стандарт IEC 60364-6 рекомендует использовать постоянное испытательное напряжение 500–1,000 В для низковольтных цепей и 2,500–5,000 В для высоковольтных систем.
