Понимание реле защиты напряжения: принцип работы и функции

Реле, предназначенные для защиты напряжения, являются основополагающими в современных электрических системах, поскольку они помогают смягчить повреждения оборудования, а также предотвращают инфраструктурные сбои, возникающие из-за аномалий напряжения. Защита стабильности системы достигается путем предотвращения повреждений от перенапряжения и пониженного напряжения с помощью применения различных защит. Для инженеров и техников, занимающихся управлением электрическими системами, знание основных функций и принципов работы реле защиты напряжения имеет решающее значение для эффективной работы. Таким образом, в этой статье мы стремимся углубиться в принципы работы, механизмы и сценарии эффективного развертывания таких реле. В конечном итоге вы поймете их значение для сохранения надежности и производительности электрических сетей.

Что такое реле защиты напряжения?

Реле напряжения выполняют функции контроля напряжений и защищают систему от превышения заданного порога. Их основная цель — определить критические состояния, такие как пониженное и повышенное напряжение, и инициировать отключение цепи, а также подать сигнал тревоги на затронутые пользовательские цепи. Реле поддерживают стабильность системы, в то же время удерживая электрические и другие компоненты в безопасности от неблагоприятного воздействия экстремальных напряжений в течение длительного времени.

Как работает реле защиты?

Реле защиты работают, отслеживая напряжение, ток, частоту и фазовый угол системы, непрерывно контролируя эти электрические параметры. Для электрических измерений необходимы преобразователи и датчики, а внутренняя логическая схема устройства или микропроцессоры используют механопреобразователи для проверки сигналов. Цифровые или числовые реле, «продвинутые» реле, используют сложные алгоритмы для анализа данных в реальном времени. Автоматические действия срабатывают, когда указанные параметры (перегрузка по току, падение напряжения и т. д.) превышаются или нарушаются. Механизмы защиты, маршрутизирующие заданные значения триггеров и реле, проверяются автоматическими средствами управления, сложными блоками, управляемыми срабатывающими автоматическими выключателями, что приводит к отключению от рабочего питания части системы, в которой возникли неисправности. Более быстрые действия во время автоматизации, снижение ущерба оборудованию, отсутствие каскадных отказов, при этом сохраняя полную надежность энергосистемы. Многие современные реле также имеют слабые допуски и имеют встроенные или включенные возможности связи, что позволяет или допускает бесшовную интеграцию в системы диспетчерского управления и сбора данных (SCADA) для улучшенного удаленного мониторинга и управления.

Каковы основные компоненты реле защиты напряжения?

Реле защиты напряжения обычно состоят из нескольких ключевых компонентов, которые способствуют их точной работе и в то же время повышают надежность при защите электрических систем. Сюда входят:

1. Чувствительный элемент: Чувствительный элемент определяет уровни напряжения в системе. Он настроен на мониторинг таких условий, как перенапряжение, пониженное напряжение, а также разность фаз между напряжениями и токами, чтобы он точно измерял и реагировал на изменения.
2. Микропроцессор или логическое устройство: Современные реле защиты напряжения объединяют логический блок с микропроцессором, который обрабатывает входные сигналы и решает, когда следует предпринять соответствующие действия. Этот модуль обеспечивает программируемость, которая позволяет выполнять гибкие настройки и адаптивную работу в зависимости от потребностей системы.
3. Входные трансформаторы: Потенциалы или входные трансформаторы — это понижающие трансформаторы, которые преобразуют высокие напряжения системы в более низкие, управляемые реле в цепях внутри реле. Эти трансформаторы поддерживают точность и соответствие номинальному напряжению оборудования.
4. Механизм выходного контакта: Механизм выходных контактов выдает команды (например, на отключение автоматических выключателей и отключение неисправных частей). Эти контакты обычно являются сильноточными контактами для обеспечения отказоустойчивой работы.
5. Интерфейс коммуникации: Согласование с коммуникационными модулями, поддерживающими такие протоколы, как IEC 61850, Modbus или DNP3, осуществляется с помощью новейших типов систем SCADA, что позволяет оснастить их расширенными функциями, такими как сбор данных в реальном времени, удаленный мониторинг и диагностика системы.
6. Пользовательский интерфейс и дисплей: Помимо просмотра данных в реальном времени, журналов событий и параметров программирования реле, операторы могут контролировать и настраивать реле, используя его руководство через меню.
7. Блок питания: Для правильной работы каждого реле требуется стабильный источник питания реле. Блок питания должен обеспечивать достаточную энергию для цепей реле, обеспечивая бесперебойную работу даже при перепадах напряжения.

В совокупности эти компоненты позволяют реле защиты напряжения обеспечивать точность и экономичность, сохраняя целостность системы, обеспечивая быстрое обнаружение неисправностей и минимизируя время простоя электросетей.

Каков принцип работы реле защиты напряжения?

Работа любой защиты реле напряжения будет постоянно контролировать уровень напряжения системы и сравнивать его с допустимыми пределами. Напряжение контролируется по установленным пределам, как нижним, так и верхним порогам. Реле срабатывает, как только напряжение системы минимизируется или максимизируется за пределами допустимого диапазона. После активации оно посылает сигнал либо на отключение затронутой части цепи, либо на принятие необходимых мер для защиты оборудования. Однако этот механизм гарантирует, что условия повышенного и пониженного напряжения не повредят оборудование, одновременно защищая систему.

Каков принцип работы реле?

Взаимодействие электромагнитной индукции и механического переключения составляет принцип работы реле. Электромагнит, подвижные контакты и подпружиненный якорь составляют реле. Реле имеют контакты, которые обычно замкнуты или разомкнуты. Если электрический ток подается на катушку электромагнита, он создает магнитное поле, которое притягивает якорь. Это движение якоря либо размыкает, либо замыкает контакты цепи, в зависимости от конфигурации реле. Для плавной и безопасной работы различных систем реле изготавливаются для разделения сигналов управления отключением от высоковольтных нагрузок. В современных системах реле еще больше совершенствуются за счет более быстрого времени отклика, высокой чувствительности и интеграции с микроконтроллерами, направленными на точное срабатывание в сложных сетях. Такие усовершенствования обеспечивают надежность в работе, гибкость в модульном расширении и делают реле жизненно важными для использования в таких приложениях, как промышленная автоматизация и современные схемы электрической защиты.

Как контрольное реле обнаруживает неисправности?

Какие существуют типы защитных реле?

В защитных реле определены определенные функции и приложения, которые позволяют проводить разделение по определенным критериям. Некоторые из основных разделений включают:

1. Реле максимального тока — это защитные устройства, которые срабатывают, как только потребляемый ток превышает пороговое значение, тем самым предотвращая повреждение оборудования.
2. Направленные реле — созданы для указания направления потока энергии и имеют первостепенное значение для систем, в которых необходимо независимо управлять прямым и обратным потоками энергии.
3. Дистанционные реле — это защитные устройства, которые контролируют сопротивление или расстояние до места повреждения на линии электропередачи, предпринимая действия, если место повреждения находится в пределах заданной зоны.
4. Дифференциальные реле – Эти специализированные защитные реле используются для бесперебойного контроля входных и выходных токов системы. Они обеспечивают быстрые корректирующие действия для любых отклонений, вызванных неисправностями.
5. Реле напряжения – эти реле работают по принципу заданного порогового отклонения либо падения напряжения, либо скачка напряжения.
6. Частотные реле — осуществляется непрерывный контроль частоты системы, а реле, срабатывающие за пределами установленных диапазонов, обеспечивают защиту от нестабильности.

В контексте разнообразных сфер применения все категории защитных реле имеют решающее значение для поддержания безопасности и надежности работы электросистем, а также их эффективной работы.

В чем разница между реле максимального тока и реле защиты по напряжению?

Ключевой момент	Реле максимального тока	Реле защиты напряжения
Основная функция	Обнаруживает чрезмерный ток	Обнаруживает аномальные уровни напряжения
Принцип работы	Измеряет ток в цепи	Контролирует напряжение в системе
Область применения	Защищает от коротких замыканий	Обеспечивает стабильные условия напряжения
Типичная настройка	Порог тока выше номинального значения	Порог напряжения выше/ниже установленных значений
чувствительность	Менее чувствителен к колебаниям напряжения	Высокая чувствительность к колебаниям напряжения.
Реакция на перегрузку	Срабатывания при перегрузках по току	Не реагирует на перегрузку по току
Использование в энергосистемах	Распространено в защите двигателей и трансформаторов.	Необходим для контроля стабильности напряжения
Функция задержки времени	Регулируется для отложенного срабатывания	Регулируется в зависимости от отклонений напряжения
рабочий диапазон	Широкий спектр возможностей обработки тока	Работает в определенном диапазоне напряжений
Использование в системах возобновляемой энергии	Редко используемый	Часто применяется для обеспечения устойчивости сети.

Какие типы защитных реле используются в электрических системах?

Тип реле	Ключевая функция	общие приложения	Ключевые параметры
Электромеханическое реле	Работает на электромагнитных принципах.	Защита двигателя и трансформатора	Широкий диапазон допустимого тока
Статическое реле	Использует твердотельные компоненты	Мониторинг напряжения и частоты	Высокая точность
Числовое реле	Программное реле	Расширенная защита системы	Программируемые настройки
Дифференциальное реле	Обнаруживает различия в токе	Защита трансформатора и генератора	Высокая чувствительность
Реле максимального тока	Работает при избыточном токе	Защита линии и оборудования	Регулируемые настройки поездки
Дистанционное реле	Мониторы импеданса	Защита линии электропередачи	Зональная операция
Реле пониженного/повышенного напряжения	Защищает от перепадов напряжения	Стабильность сетей и энергосистем	Настройки диапазона напряжения
Направленное реле	Определяет направление тока	Определение места неисправности	Определение направления тока
Реле частоты	Контролирует частоту системы	Стабильность энергосистемы	Настройки отклонения частоты
Реле замыкания на землю	Обнаруживает замыкания на землю	Защита кабелей и систем	Чувствительность к утечке на землю
Реле обратной мощности	Предотвращает изменение направления потока мощности	Генераторные и турбинные системы	Обнаружение обратной мощности

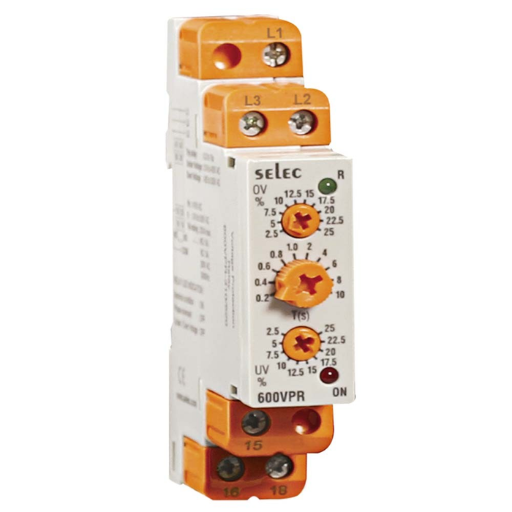

Как работает реле контроля напряжения в электрической системе?

Защитное реле напряжения предназначено для контроля и управления уровнями напряжения в пределах заданных границ. Положения включают обнаружение повышенного и пониженного напряжения, а также просадок и скачков напряжения, которые могут отрицательно повлиять на производительность или поставить под угрозу стратегии безопасности системы. Оно также подает сигналы тревоги или изолирует неисправную часть цепи, когда напряжения выходят за пределы заданных границ, чтобы предотвратить повреждение оборудования и обеспечить стабильность системы. Такое оборудование важно для предотвращения сбоев в работе компонентов, обеспечивая при этом надежную работу как в промышленных, так и в бытовых энергосистемах.

Какую роль играет монитор в защите напряжения?

Как реле контроля напряжения помогает в обнаружении неисправностей?

Реле измерения напряжения контролирует всю систему, чтобы гарантировать надлежащую работу в рамках определенных электрических критериев, таких как пороги напряжения, последовательность фаз и отказы фаз. Оно обеспечивает критические функции сверхзащиты, которые в некоторых случаях могут включать условия перенапряжения или пониженного напряжения, потерю фазы и обнаружение дисбаланса фаз. При обнаружении этих неисправностей реле принимает необходимые меры для сдерживания ущерба, освобождая контролируемые защитные зоны в системе или активируя предупреждающие сигналы для операторов устройств. Современные реле более точно обнаруживают неисправности благодаря своим возможностям цифровой обработки, которые позволяют им быстро определять мельчайшие нарушения. Кроме того, настраиваемые уровни и периоды задержки для некоторых усовершенствованных устройств предоставляют дополнительную возможность для их предварительной настройки в соответствии с конкретными требованиями многофункциональных электрических систем. Это позволяет большинству, если не всем, настраиваемым средствам защиты быть отказоустойчивыми без критически важного для безопасности вмешательства в систему, повышая общую надежность и безопасность системы, избегая длительных отключений.

Каковы области применения реле защиты напряжения?

Реле являются одним из важнейших современных защитных устройств, необходимых для безопасности электрических систем. Например, они широко используются в электростанции для контроля напряжения уровней, а также защиты генераторов и трансформаторов от повреждений из-за перенапряжения или пониженного напряжения. Они также защищают промышленные машины и другое оборудование от рабочих изменений напряжения, которые могут привести к их выходу из строя и даже разрушению. Кроме того, эти реле имеют решающее значение для функционирования сетей, где они помогают поддерживать баланс сети, а также снижают риск повреждения подстанций, связанного с напряжением. Реле выполняют настолько разнообразные функции, что невозможно обойтись без них как в централизованных, так и в децентрализованных энергосистемах.

В каких сценариях используются защитные реле?

Каким образом реле защиты напряжения повышают надежность системы?

Контролируя уровни напряжения, реле защиты напряжения повышают надежность системы и автоматически реагируют на любые нарушения за пределами установленных рабочих параметров. Они защищают системы от скачков, провалов и несбалансированного напряжения, которые могут вызвать перегрев, сбои, отказ изоляции и другие виды повреждений. Современные реле защиты напряжения часто оснащены сложными интерфейсами связи, интегрированными в цифровые системы мониторинга, которые предлагают анализ в реальном времени и организованные ответы. Это позволяет быстро обнаруживать неисправности и изолировать всю систему, чтобы предотвратить каскадные сбои и минимизировать время простоя. Более того, быстро регулируемое напряжение и синхронные возможности с другими возобновляемыми источниками энергии помогают стабилизировать сеть в ситуациях с переменной выходной мощностью. Реле защиты напряжения улучшают и укрепляют электрические системы, защищая их от различных факторов риска, обеспечивая при этом эксплуатационную согласованность.

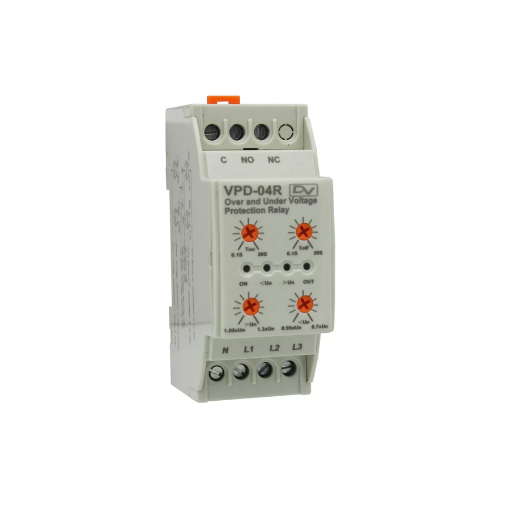

Какова важность тестирования реле?

Тестирование реле, процесс, определяемый как проверка действий и функциональности реле, выполняется на защитных реле на разных уровнях иерархии защиты, чтобы гарантировать их правильную и надежную работу. Тестирование проводится периодически для устранения помех, таких как неправильно откалиброванные настройки, неисправные компоненты или неправильные конфигурации, которые могут привести к дорогостоящим простоям системы и высоким рискам несоответствия отрасли. С точки зрения защиты тестирование реле снижает риск отказа системы, гарантируя, что критические компоненты системы защиты находятся в автономном режиме, что поддерживает надежность инфраструктуры в частично деградированном режиме.

Как можно провести эффективное тестирование реле?

Калибровка реле выполняется в заданном контексте, предоставленном строгим анализом зазоров. Она включает определение зазоров и наилучших наборов в области и области действия предоставленной защитной схемы, а также тип реле. Используйте высококачественные приборы для тестирования реле, которые выполняют моделирование многочисленных неисправностей в реальном мире. Подходы сверху вниз диктуют, что сначала необходимо подтвердить координацию между настройками и документами. Проверки также должны проводиться с фиксированными планами на месте, где определенные значения, такие как гармонический ток и напряжение, должны соответствовать определенным параметрам, чтобы они считались проверенными для настроек.

Кроме того, автоматизированные процедуры тестирования могут проводиться с использованием передового специализированного программного обеспечения для достижения большей точности, эффективности и согласованности в тестировании. Получение точных результатов тестирования и полная отчетность являются неотъемлемой частью отслеживания проблем и соответствия нормативным требованиям. Функциональное тестирование и тестирование производительности, адаптированные к этим функциям в течение определенного периода времени, наряду с адекватным обучением персонала, проводящего тесты, подтверждают, что защитные реле могут быть надежными, минимизируют риски, связанные с системами, и защищают целостность электрических сетей. Внедрение этих методов позволяет электросетевым компаниям и отраслям защищать свои активы, одновременно повышая надежность работы.

Какие проблемы возникают при испытании реле защиты по напряжению?

Испытание реле защиты по напряжению одинаково критично, поскольку оно включает уникальные параметры и процессы, которые требуют передовых инструментов из-за их высокого уровня рисков и целей эксплуатации. Один из критических вопросов фокусируется на выполнении точного моделирования сценариев сбоев и отказов. Реле защиты напряжения должны реагировать во время сбоев или помех в реальных сценариях, которые требуют использования специализированного оборудования для эффективного использования сценариев калибровки напряжения.

Интеграция старых релейных технологий с новыми представляет собой серьезную проблему. Многие электрические сети не развивались, поэтому их устаревшее оборудование создает препятствия для тестирования современного оборудования. Кроме того, жесткие структуры традиционных энергосистем теперь должны быть адаптированы для размещения возобновляемых источников энергии. Это тестирование защитного реле становится еще более сложной задачей из-за постоянного разнообразия методов генерации и постоянно растущей непредсказуемости сети.

Внешний шум вместе с условиями окружающей среды могут влиять на точность, добавляя дополнительный уровень сложности к рассматриваемой задаче. Надежность также становится проблемой при рассмотрении инструментов совместного регулирования, расположенных в сотнях или тысячах миль, поскольку разные географические регионы, как правило, налагают разные критерии проверки. По сути, преодоление этих проблем требует реструктуризации протоколов и улучшения оборудования, которые гарантируют работу реле в самых разных условиях.

Справочные источники

1. Исследование релейной защиты на базе микропроцессора с открытой архитектурой: В ходе данного исследования было разработано микропроцессорное устройство релейной защиты с использованием открытой архитектуры и технологии промышленного Интернета вещей (IIoT).

2. Анализ надежности микропроцессорных устройств релейной защиты: В данной статье критически проанализирована надежность микропроцессорных реле по сравнению с электромеханическими и электронными реле.

Часто задаваемые вопросы (FAQ):

В: Какие типы напряжения может контролировать реле защиты по напряжению?

A: Реле защиты по напряжению могут контролировать различные типы напряжения, включая низкое напряжение, высокое напряжение и колеблющиеся уровни напряжения, чтобы гарантировать работу электрических цепей в безопасных пределах.

В: Как трансформатор связан с реле защиты напряжения?

A: Трансформатор часто используется вместе с реле защиты по напряжению для понижения или повышения уровня напряжения по мере необходимости, что позволяет реле точно контролировать напряжение системы и обеспечить защиту от электрических неисправностей.

В: Какова функция релейной системы защиты напряжения?

A: Релейная система определяет, когда напряжение превышает заданное значение, и активирует защитные меры для предотвращения повреждения электрооборудования, обеспечивая безопасность и надежность системы.

В: Можете ли вы объяснить, как системы защитных реле защищают электрические цепи?

A: Системы защитных реле контролируют электрическую цепь на предмет отклонений от нормы, таких как повышенное или пониженное напряжение, и автоматически отключают цепь или активируют сигнализацию для предотвращения повреждения оборудования.

В: Что такое схема электропроводки в контексте реле защиты напряжения?

A: Схема электропроводки иллюстрирует соединения и конфигурацию реле защиты напряжения в электрической цепи, показывая, как оно интегрируется с другими защитными устройствами и общей настройкой системы.

В: Как защитные реле реагируют на колебания напряжения?

A: Защитные реле предназначены для постоянного контроля текущих уровней напряжения и запуска защитных действий, если они обнаруживают, что напряжение превышает или падает ниже заданного порогового значения, защищая систему.

В: Какую роль играет реле в защите двигателя?

A: В системе защиты двигателя реле контролирует напряжение, подаваемое на двигатель, и обеспечивает его работу в безопасных диапазонах напряжения, обеспечивая резервную защиту от возможных электрических неисправностей.

В: Доступны ли реле контроля напряжения для различных областей применения?

A: Да, реле контроля напряжения доступны в различных типах для различных областей применения, включая промышленные установки, системы управления двигателями и бытовые электросистемы, каждое из которых предназначено для эффективной защиты электрооборудования.

В: Как реле защищают электрооборудование?

A: Реле служат для защиты электрооборудования путем обнаружения аномальных уровней напряжения и инициирования мер защиты цепи, тем самым предотвращая потенциальный ущерб, вызванный электрическими неисправностями.

В: Каковы основные функции защитных реле?

A: Основные функции защитных реле включают в себя контроль уровня напряжения, обнаружение электрических неисправностей, отключение цепей при необходимости и подачу сигналов тревоги для оповещения операторов о проблемах, обеспечивая общую безопасность и надежность системы.
