高壓測量系統

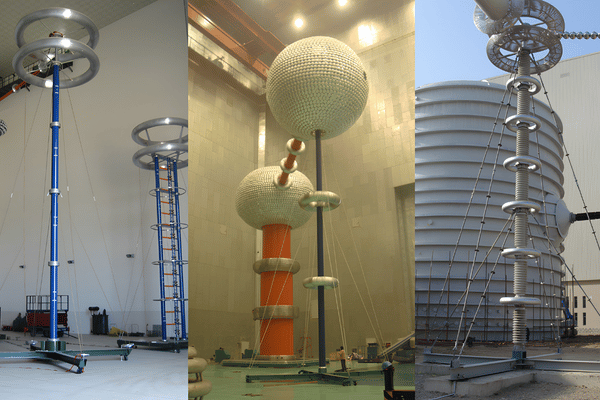

高壓分壓器是一種測量儀器，它將高電壓按比例降低到低電壓，以便峰值電壓表、示波器或數位記錄器能夠讀取。它由高壓臂和低壓臂組成，兩者之間的比例（即比例因子）是所有測量結果的關鍵參數。使用分壓器，您可以測量變壓器、電纜、避雷器和其他設備上的電壓，而無需將儀表暴露在完整的高壓下。測量電纜將比例後的輸出訊號傳送到記錄儀器。由於沒有單一的分壓臂拓撲結構能夠很好地處理所有波形，DEMIKS 提供電阻式、電容式、低阻尼電容式和 RC 分壓器，因此您可以根據實際測試的直流、交流或脈衝電壓選擇合適的分壓器類型，而無需在三種類型之間做出妥協。

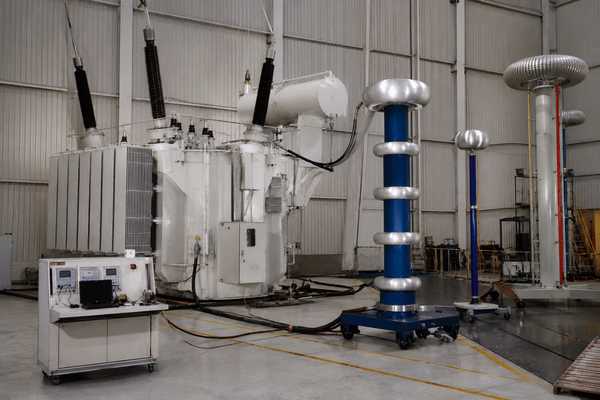

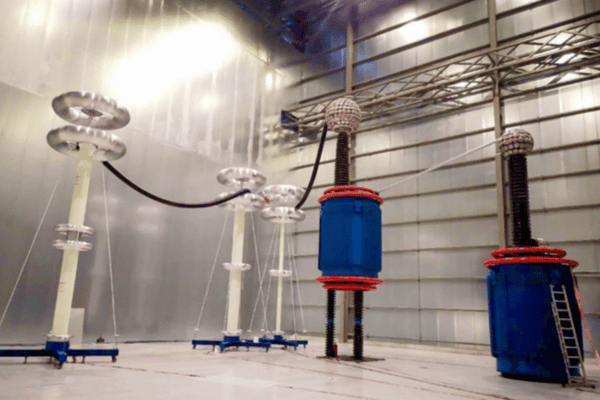

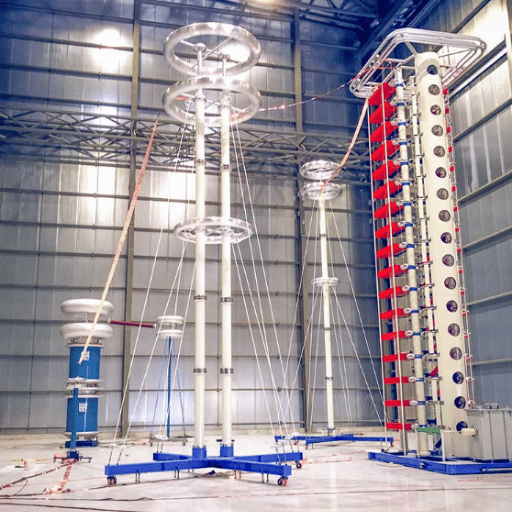

對於直流和工頻交流測量，應選擇電阻分壓器，其穩定的分壓比和低成本是其優點。對於交流耐壓測試，應選擇電容分壓器，電容臂的低損耗和良好的頻率響應可減少發熱和誤差。當電壓超過約 100 kV 時，純電阻分壓器耗散的功率難以控制，因此在高電壓範圍內，電容式和 RC 分壓器設計佔據主導地位。如果您需要測量多種波形，RC 分壓器可以同時滿足交流、直流和脈衝的測量需求，只需一台儀器即可完成。

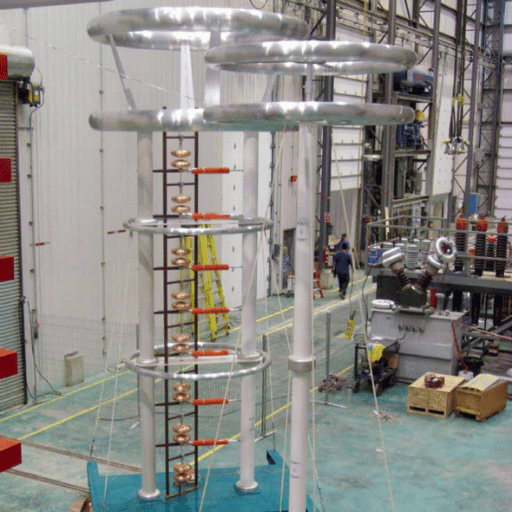

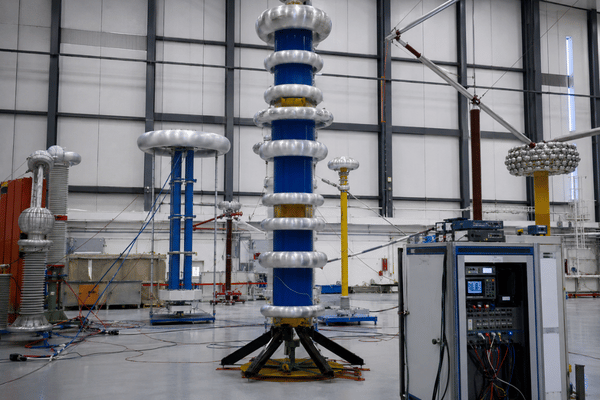

低阻尼電容分壓器是雷電衝擊 (LI) 和開關衝擊 (SI) 測量的標準選擇。其阻尼電阻能夠抑制普通電容分壓器在快速瞬態過程中出現的振鈴和波形畸變，確保記錄的前緣時間和峰值精度。低阻尼電容分壓器也可以用作交流參考測量系統和高壓測試系統的運算分壓器。電阻衝擊分壓器也有應用，主要用作可溯源校準的標準參考分壓器。

精度以比例因子及其測量不確定度表示，並根據 IEC 60060-2 標準進行表徵。在業界內，直流分壓器的精度等級約為 0.01% 至 3%，交流分壓器的精度等級約為 0.2% 至 10%，具體取決於電壓等級和應用。真正決定精度的因素是匹配的溫度係數、低電壓係數以及每個指定測量範圍的特性，而不是製造國家。 DEMIKS 分壓器在其指定範圍內均經過特性表徵，並提供校準數據，因此您所面臨的不確定度是有據可查的，而非假設的。

是的。 DEMIKS 分壓器的設計符合 IEC 60060-1 和 IEC 60060-2 測試技術和測量系統標準、IEC 61083-1 和 IEC 61083-2 脈衝儀器和軟體標準，以及 IEC 60052 球隙參考法標準。比例因子和階躍響應均已針對認可的量測系統進行驗證。

直流、交流、雷電衝擊和開關衝擊均可應付。每台分壓器均根據客戶的電壓等級定制，配置最高可達 800 kV——首先根據波形選擇分壓器類型，然後根據電壓等級和精度選擇。

高壓測量系統的校準應可追溯至國家標準，校準週期取決於使用頻率、分壓器的工作環境、所需精度以及儀器的穩定性歷史。穩定且使用頻率低的參考分壓器可保持校準狀態數年；而使用頻率高的運轉分壓器則需要更頻繁地進行校準。 DEMIKS 提供竣工特性資料並支援重新校準，以確保比例因子保持在 IEC 60060-2 的不確定度限值範圍內。

當儀表或記錄器的輸入阻抗從分壓器汲取電流並導致分壓比變化時，就會出現負載誤差。可透過匹配低壓臂與記錄儀器，並確保測量電纜正確端接來控制負載誤差。高壓臂周圍空氣中的局部放電－電暈放電－可透過分級環和屏蔽電極來抑制，這些裝置可以使電場均勻化。 DEMIKS 分壓器隨附分級硬體和推薦電纜，因此從一開始就能控制這兩種誤差來源。

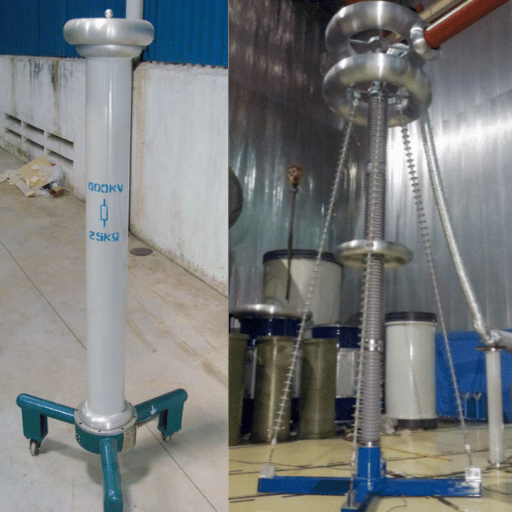

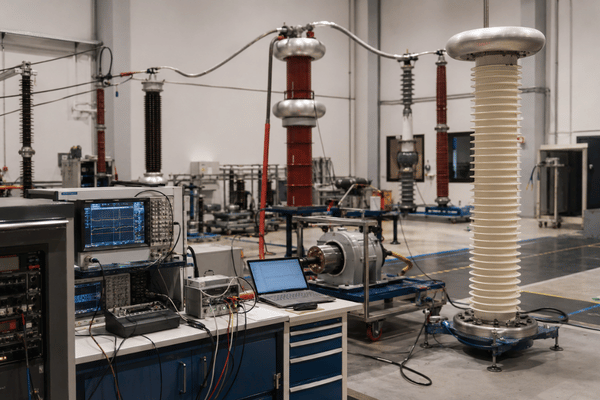

是的－這就是電阻電容（RC）分壓器的用途。電阻元件賦予其穩定的直流特性，而電容元件則賦予其良好的高頻響應，因此單一RC分壓器即可測量交流、直流和脈衝電壓。 RC分壓器還能提供漣波係數和頻率特性，這使其成為運行混合測試程序的實驗室中最靈活的選擇。如果您的工作是測量單一波形，那麼專用的電阻或電容分壓器通常更經濟。

價格取決於電壓等級、分壓器類型、精度等級、是否包含峰值電壓表或記錄儀，以及是否提供分級環和測量電纜組件。更高的電壓等級和更嚴格的精度要求需要更多的特性分析工作，這會增加成本和交貨時間。由於每個分壓器都是根據客戶的電壓和波形量身定制的，DEMIKS 會根據具體的應用進行報價，而不是公佈統一的標價——請提供您的電壓等級、波形和精度目標，以便我們為您提供詳細的報價和交貨時間預估。
