Die Zukunft der Energie erkunden: Der Aufstieg des unterirdischen Umspannwerks

Die globale Energielandschaft befindet sich in einem tiefgreifenden Wandel, da Urbanisierung, Bevölkerungswachstum und der steigende Bedarf an sauberer Energie die bestehende Infrastruktur vor Herausforderungen stellen. Eine innovative Lösung, die zunehmend in den Fokus rückt, ist das unterirdische Umspannwerk – ein bemerkenswerter Fortschritt in der Energieverteilung, der Spitzentechnologie mit Stadtplanung verbindet. Entwickelt, um Platzbeschränkungen, Umweltbedenken und dem Bedarf an widerstandsfähigen Energiesystemen gerecht zu werden, werden unterirdische Umspannwerke die Energieversorgung in dicht besiedelten Gebieten neu definieren. Dieser Artikel untersucht die entscheidende Rolle dieser futuristischen Anlagen bei der Gestaltung nachhaltiger Städte, ihre technologischen Grundlagen und ihre Vorteile gegenüber herkömmlichen Umspannwerken. Erfahren Sie, wie diese Innovation den Weg für eine intelligentere, sauberere und effizientere Energiezukunft ebnet.

Inhalte erklären

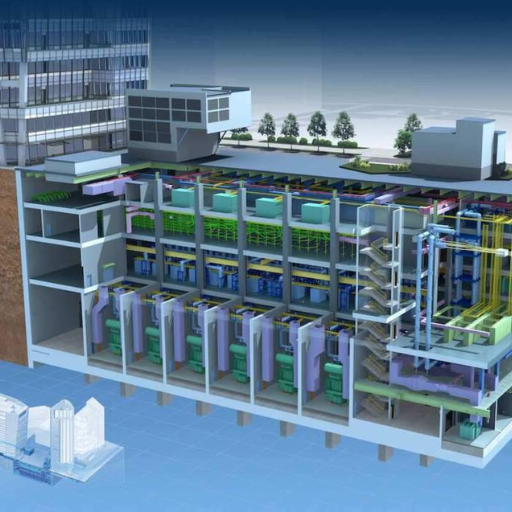

Was ist ein unterirdisches Umspannwerk?

Ein unterirdisches Umspannwerk ist eine unterirdische Anlage zur Verteilung und Steuerung elektrischer Energie. Es erfüllt dieselben Funktionen wie ein herkömmliches oberirdisches Umspannwerk, z. B. die Spannungserhöhung oder -reduzierung und die Gewährleistung einer zuverlässigen Stromversorgung. Es ist jedoch kompakt konstruiert und befindet sich unter der Oberfläche. Diese Bauweise minimiert den Flächenverbrauch, verbessert die Sicherheit, reduziert die visuelle und Lärmbelästigung und fügt sich nahtlos in städtische Umgebungen mit begrenztem Platzangebot ein. Unterirdische Umspannwerke sind ein wesentlicher Bestandteil moderner Energieinfrastruktur, insbesondere in dicht besiedelten und platzbeschränkten Städten.

Das Konzept eines unterirdischen Umspannwerks verstehen

Hauptmerkmale und Vorteile von unterirdischen Umspannwerken

Unterirdische Umspannwerke werden strategisch konzipiert, um den Herausforderungen von Platzmangel und Urbanisierung gerecht zu werden, indem kritische Energieinfrastruktur unterirdisch verlegt wird. Diese Systeme nutzen fortschrittliche Isolierungstechnologien, kompakte Geräteanordnungen und moderne Automatisierung, um Effizienz und Zuverlässigkeit zu gewährleisten und gleichzeitig oberirdische Flächen zu schonen.

Zu den Hauptvorteilen unterirdischer Umspannwerke zählen die erhöhte Sicherheit, da das Risiko einer Gefährdung durch Hochspannungsanlagen reduziert wird, und die verbesserte Ästhetik, da Sichtbehinderungen und Lärm, die typischerweise mit herkömmlichen Umspannwerken verbunden sind, reduziert werden. Darüber hinaus bieten unterirdische Bauweisen eine höhere Widerstandsfähigkeit gegen Umwelteinflüsse wie extreme Wetterbedingungen und tragen zur Optimierung der Flächennutzung in städtischen Gebieten bei, wo die Nachfrage nach Immobilien hoch ist.

Aus betrieblicher Sicht erfordern diese Umspannwerke komplexe technische Maßnahmen, darunter robuste Kühlsysteme zur Wärmeableitung durch Hochspannungsanlagen und spezielle Belüftungssysteme zur Gewährleistung der Luftzirkulation. Wartung und Zugang werden durch spezielle unterirdische Zugänge und Überwachungssysteme sorgfältig geplant, um die Zuverlässigkeit und langfristige Funktionalität der Infrastruktur zu gewährleisten.

Wie funktioniert ein unterirdisches Umspannwerk?

Unterirdische Umspannwerke transformieren und regulieren elektrischen Strom, um eine effiziente Verteilung an die Endverbraucher zu gewährleisten und gleichzeitig räumliche Störungen in städtischen Gebieten zu minimieren. Diese Anlagen verarbeiten Hochspannungsstrom, typischerweise zwischen 110 und 400 kV, und transformieren ihn auf niedrigere Spannungsniveaus wie 6 oder 20 kV, die für den Einsatz in Wohn-, Gewerbe- und Industriegebieten geeignet sind.

Das System funktioniert über mehrere Schlüsselkomponenten:

Transformatoren – Dient zur Herabsetzung der Hochspannung auf Verteilungsniveau. Sie sind häufig mit Öl- oder Trockengehäusen ausgestattet, um die Wärmeableitung zu steuern.
Schaltgeräte – Dient der Steuerung, dem Schutz und der Isolierung von Stromkreisen. Moderne gasisolierte Schaltanlagen (GIS) werden aufgrund ihrer kompakten Bauweise und Zuverlässigkeit häufig in unterirdischen Anlagen eingesetzt.
Sammelschienen – Leiter, die den Strom innerhalb des Umspannwerks effektiv verteilen und für die Bewältigung großer Stromflüsse mit minimalen elektrischen Verlusten ausgelegt sind.
Kühlsysteme – Zur Bewältigung der von elektrischen Geräten erzeugten Wärmelasten werden leistungsstarke Luft- oder Flüssigkeitskühlsysteme eingesetzt.
Schutzsysteme – Moderne Relais- und Leistungsschaltersysteme schützen vor Fehlern wie Kurzschlüssen oder Überlastungen.
Bars – Digitale Überwachungssysteme gewährleisten die Betriebsüberwachung und nutzen Supervisory Control and Data Acquisition (SCADA) zur Echtzeit-Datenanalyse.
Belüftung und Sicherheit – Effiziente Belüftungssysteme sorgen für Luftqualität und Temperatur, während Feuerlöschsysteme im Notfall für Sicherheit sorgen.

Diese Subsysteme arbeiten gemeinsam und bieten eine zuverlässige, sichere und unauffällige Lösung für die Stromverteilung in dicht besiedelten Regionen. Die ordnungsgemäße Koordination zwischen Geräten, Lastmanagement und Umweltkontrollen ist für die Aufrechterhaltung der Betriebsintegrität von entscheidender Bedeutung.

Vorteile von unterirdischen Umspannwerken gegenüber oberirdischen

Unterirdische Umspannwerke bieten im Vergleich zu oberirdischen Umspannwerken Vorteile wie Platzoptimierung, geringere optische Beeinträchtigung, verbesserte Sicherheit, Umweltschutz und bessere Widerstandsfähigkeit gegen extreme Wetterbedingungen.

Schlüsselparameter	Underground	Überirdisch
Raumnutzung	Optimiert	Benötigt mehr Oberfläche
Hohe visuelle Wirkung	Minimal	Höchst sichtbar
Sicherheit	Verbesserte	Moderat
Wetterbeständigkeit	Hoch	Verwundbar
Environmental	Geschütztes Ökosystem	Mögliche Störungen
Wartung	Complex	Einfachere
Kosten	Höhere Anfangsinvestition	Niedrigere Kosten
Lebensdauer	Langlebigkeit	Kürzere Lebensdauer

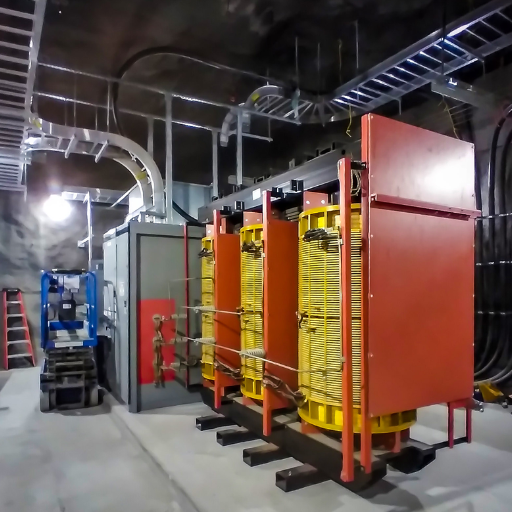

Warum werden unterirdische Umspannwerke immer beliebter?

Unterirdische Umspannwerke erfreuen sich zunehmender Beliebtheit, da sie die Raumnutzung in städtischen Gebieten mit knappem Bauland optimieren. Sie bieten erhöhte Sicherheit durch geringere Belastung durch äußere Einflüsse und sind wetterbeständig, um einen unterbrechungsfreien Betrieb zu gewährleisten. Darüber hinaus minimieren unterirdische Umspannwerke Umweltschäden, indem sie oberirdische Ökosysteme schützen und die visuelle Beeinträchtigung reduzieren. Dies entspricht den städtebaulichen Zielen. Zwar sind die Anschaffungskosten und der Wartungsaufwand höher, doch ihre Langlebigkeit und effiziente Flächennutzung machen sie zu einer attraktiven Option für die moderne Infrastrukturentwicklung.

Die Rolle von Versorgungsunternehmen bei Umspannwerksprojekten

Infrastrukturdesign und -entwicklung: Jedes Versorgungsunternehmen muss die Umspannwerke innerhalb der gesetzlichen und technischen Grenzen strategisch planen und ausbauen und gleichzeitig die zukünftige Kapazitätsplanung für den Strombedarf sicherstellen.
Energieverteilung und Lastmanagement: Der Verbrauch und die Verteilung von Elektrizität in Umspannwerken werden gesteuert und die Netzfrequenzstabilität wird durch Lastausgleich sichergestellt.
Einhaltung der Vorschriften: Energieversorger stellen sicher, dass die Konstruktion des Umspannwerks den nationalen und lokalen Vorschriften zu Elektrizität, Umwelt, Gesundheit und Sicherheit entspricht.
Implementierung fortschrittlicher Technologien: Um die Effizienz und Zuverlässigkeit zu verbessern, integrieren Versorgungsunternehmen häufig Innovationen wie Automatisierung, Echtzeit-Überwachungssysteme und Smart-Grid-Technologien in den Betrieb von Umspannwerken.
Wartung und Upgrades: Die regelmäßige Inspektion, Wartung und Aufrüstung der Umspannwerkausrüstung ist für Versorgungsunternehmen eine wichtige Aufgabe, um einen unterbrechungsfreien Betrieb sicherzustellen und sich an technologische Fortschritte oder Nachfrageschwankungen anzupassen.
Koordination mit Stakeholdern: Versorgungsunternehmen arbeiten mit Regierungsstellen, privaten Auftragnehmern und lokalen Gemeinden zusammen, um eine reibungslose Durchführung von Umspannwerksprojekten zu ermöglichen und gleichzeitig die Anliegen der Öffentlichkeit zu berücksichtigen.
Minderung der Umweltauswirkungen: Sie ergreifen Maßnahmen zur Minimierung des ökologischen Fußabdrucks von Umspannwerksprojekten, beispielsweise durch den Einsatz nachhaltiger Baupraktiken und die Implementierung von Lärmminderungs- oder Schadstoffkontrollsystemen.
Krisenmanagement und Notfallmaßnahmen: Versorgungsunternehmen entwickeln und implementieren Protokolle für die Bewältigung von Notfällen wie Naturkatastrophen oder Geräteausfällen, um die Stromversorgung schnell wiederherzustellen und Ausfallzeiten zu reduzieren.
Kostenmanagement und Budgetierung: Die effiziente Ressourcenzuweisung und das Kostenmanagement für Umspannwerksprojekte fallen in den Zuständigkeitsbereich der Versorgungsunternehmen und gewährleisten finanzielle Nachhaltigkeit ohne Kompromisse bei Qualität oder Zuverlässigkeit.
Systemzuverlässigkeit und Sicherheit: Die Gewährleistung der Sicherheit von Umspannwerken vor Cyber- und physischen Bedrohungen ist eine wesentliche Aufgabe, die robuste Sicherheitsstrategien und ständige Wachsamkeit erfordert.

Auswirkungen auf Grünflächen und Stadtplanung

Aus meiner Sicht beeinflussen Entwicklung und Standort von Umspannwerken maßgeblich die Stadtplanung und die Grünflächenverteilung. Umspannwerke erfordern oft eine sorgfältige Standortwahl, um die Beeinträchtigung natürlicher Landschaften und bestehender Erholungsgebiete zu minimieren. Die Integration von Umspannwerken in städtische Umgebungen erfordert strategische Planung, um Infrastrukturbedarf und Umweltschutz in Einklang zu bringen. Die Einbeziehung nachhaltiger Designelemente, wie vertikale oder kompakte Umspannwerksanordnungen, kann zur Optimierung der Flächennutzung und zur Reduzierung des ökologischen Fußabdrucks beitragen und entspricht damit den Prioritäten moderner Stadtplanung.

Fallstudie: Eversource und Umspannwerksprojekte

Eversource setzt innovative Verfahren und technische Strategien ein, um die Herausforderungen bei der Integration von Umspannwerken in urbanisierte und sensible Gebiete zu bewältigen. So gibt es beispielsweise Bestrebungen, gasisolierte Umspannwerke (GIS) einzuführen, die den Platzbedarf im Vergleich zu herkömmlichen luftisolierten Umspannwerken deutlich reduzieren. Durch den Einsatz der GIS-Technologie wird der Flächenverbrauch minimiert, was diese Lösungen ideal für städtische Umgebungen mit begrenztem Platzangebot macht.

Zu den wichtigsten technischen Parametern dieser Projekte gehören erhöhte Spannungswerte zur Unterstützung hoher Lastanforderungen (z. B. 115-kV- oder 345-kV-Systeme), fortschrittliche Kühlmechanismen zur Vermeidung von Überhitzung in kompakten Anlagen und automatisierte Überwachungssysteme, die das IoT nutzen, um Betriebssicherheit und Zuverlässigkeit zu gewährleisten. Darüber hinaus führt Eversource Umweltverträglichkeitsprüfungen durch, um die Einhaltung gesetzlicher Rahmenbedingungen und Nachhaltigkeitsziele sicherzustellen und so sein Engagement für Innovation und Umweltschutz unter Beweis zu stellen.

Diese Bemühungen unterstreichen, wie wichtig es ist, den technologischen Fortschritt mit der Minimierung ökologischer Störungen und der Optimierung der städtischen Infrastruktur in Einklang zu bringen.

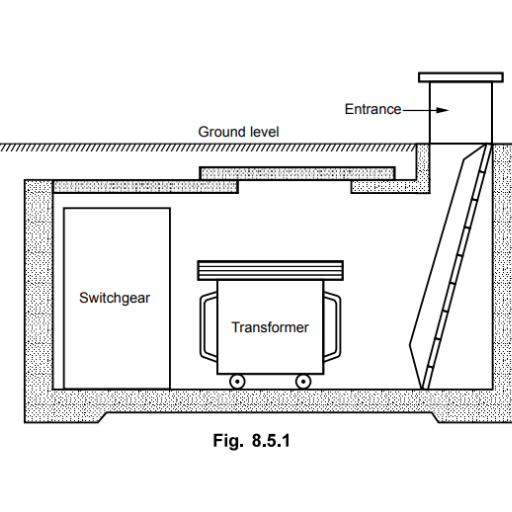

Wie wird ein Umspannwerk unterirdisch gebaut?

Der Bau eines unterirdischen Umspannwerks erfordert sorgfältige Planung und fortschrittliche Ingenieursleistung, um Funktionalität, Sicherheit und minimale Umweltauswirkungen zu gewährleisten. Der Prozess beginnt mit einer detaillierten Standortbewertung, um die geologischen Bedingungen, die städtischen Infrastrukturbeschränkungen und die gesetzlichen Anforderungen zu bewerten. Anschließend entwerfen die Ingenieure den Umspannwerksplan und berücksichtigen dabei Maßnahmen zur Reduzierung der Wärmeableitung, zur Gewährleistung einer ausreichenden Belüftung und zur Gewährleistung der Zugänglichkeit für Wartungsarbeiten. Die Aushubarbeiten werden mit höchster Präzision durchgeführt, um Störungen zu minimieren. Anschließend werden Stahlbetonkonstruktionen für die Unterbringung der elektrischen Geräte errichtet. Spezielle Isolierungs-, Erdungssysteme und Brandschutzmaßnahmen erhöhen die Sicherheit. Die letzten Schritte umfassen die Installation der Transformatoren, Schaltanlagen und Steuerungssysteme sowie gründliche Tests zur Gewährleistung der Betriebssicherheit.

Schlüsselelemente des Umspannwerkdesigns

Standortwahl: Identifizierung eines optimalen Standorts unter Berücksichtigung der Nähe zu Lastzentren, der geotechnischen Bedingungen, der Umweltauswirkungen und der Einhaltung gesetzlicher Vorschriften.
Layout-Design: Entwicklung einer effizienten Anordnung von Geräten und Strukturen zur Gewährleistung von Sicherheit, Zuverlässigkeit und einfacher Bedienung, einschließlich Vorkehrungen für zukünftige Erweiterungen.
Elektrische Konfiguration: Auslegung des Sammelschienensystems, der Spannungsebenen und der Schaltanlagenanordnung, um die Lastanforderungen zu erfüllen und die Fehlerisolierung zu erleichtern.
Gerätespezifikation: Auswahl von Transformatoren, Leistungsschaltern, Isolatoren, Blitzableitern und anderen Geräten basierend auf technischen Anforderungen und Betriebsstandards.
Sicherheitssysteme: Integration von Erdungssystemen, Brandschutzmechanismen und Blitzschutz, um die Sicherheit von Personal und Ausrüstung zu gewährleisten.
Steuerungs- und Schutzsysteme: Implementierung von Relaisschutzsystemen, Bedienfeldern, SCADA-Systemen (Supervisory Control and Data Acquisition) und Kommunikationsnetzwerken für eine effiziente Überwachung und Steuerung.
Stromqualitätsmanagement: Installation von Kondensatorbänken, Reaktoren oder Oberschwingungsfiltern zur Aufrechterhaltung der Spannungsstabilität und Verwaltung der Blindleistung.
Umwelterwägungen: Einführung von Maßnahmen zur Minderung der Umweltauswirkungen, wie etwa Lärmreduzierung, Ölrückhaltesysteme und Einhaltung von Emissionsstandards.
Einhaltung gesetzlicher Vorschriften: Sicherstellung der Einhaltung nationaler und internationaler Normen und Vorschriften in den Bereichen Elektrizität, Sicherheit und Umwelt.
Prüfung und Inbetriebnahme: Umfassende Bewertung aller Systeme und Komponenten, um die Einhaltung der Konstruktionsspezifikationen und die Betriebsbereitschaft sicherzustellen.

Herausforderungen beim Bau unterirdischer Umspannwerke

Der Bau unterirdischer Umspannwerke bringt eine Reihe technischer und logistischer Herausforderungen mit sich. Erstens muss die Komplexität der Erd- und Tiefbauarbeiten in dicht besiedelten Gebieten berücksichtigt werden, insbesondere im Hinblick auf unterirdische Versorgungsleitungen, geologische Besonderheiten oder Platzbeschränkungen. Zweitens sind aufgrund der beengten Platzverhältnisse effektive Belüftungs- und Wärmemanagementsysteme unerlässlich, da eine ausreichende Wärmeableitung von Transformatoren und anderen Geräten entscheidend für die Betriebssicherheit und -effizienz ist. Darüber hinaus erfordern die Installation und Wartung von Hochspannungskabeln spezielles Fachwissen und moderne Ausrüstung, da die Zugänglichkeit im Vergleich zu oberirdischen Anlagen oft eingeschränkt ist. Schließlich erfordert die Einhaltung strenger Umweltvorschriften und -standards für Lärm, Emissionen und Wassermanagement eine sorgfältige Planung und Ausführung. Die Bewältigung dieser Herausforderungen erfordert präzises Engineering, innovative Designlösungen und ein robustes Projektmanagement, um eine erfolgreiche Umsetzung zu gewährleisten.

Innovationen in der Untertage-Umspannwerkstechnologie

Fortschritte in der Untertage-Umspannwerkstechnologie konzentrieren sich auf die Verbesserung von Zuverlässigkeit, Effizienz und Nachhaltigkeit. Von der Integration gasisolierter Schaltanlagen (GIS) bis hin zu Fortschritten in der Kabeltechnologie ermöglichen diese Innovationen kompakte, leistungsstarke Systeme, die den Platzbedarf minimieren und gleichzeitig die Betriebssicherheit gewährleisten. Darüber hinaus verbessern hochmoderne Überwachungssysteme mit Echtzeitsensoren und IoT die vorausschauende Wartung und reduzieren so Ausfallzeiten und Betriebsrisiken. Darüber hinaus werden zunehmend nachhaltige Lösungen wie umweltfreundliche Isoliergase und energieeffiziente Komponenten eingesetzt, um strenge Umweltstandards einzuhalten. Diese Entwicklungen unterstreichen das Engagement für die Modernisierung der Infrastruktur ohne Kompromisse bei Leistung oder ökologischer Verantwortung.

Welche Auswirkungen haben unterirdische Umspannwerke auf die Umwelt?

Unterirdische Umspannwerke bieten im Vergleich zu herkömmlichen oberirdischen Anlagen zahlreiche Umweltvorteile. Durch ihre unterirdische Lage minimieren sie die visuelle Verschmutzung und erhalten die natürliche Landschaft in städtischen und ländlichen Gebieten. Diese Umspannwerke reduzieren zudem die Lärmbelastung, da der Boden als natürliche Schallbarriere fungiert und den Betriebslärm für die umliegenden Gemeinden dämpft. Darüber hinaus benötigen unterirdische Anlagen weniger oberirdische Fläche, was eine bessere Landnutzung ermöglicht und die Gestaltung von Grünflächen oder anderen Bebauungsflächen an der Oberfläche ermöglicht. Mögliche Umweltprobleme sind jedoch die Herausforderungen bei der Bewältigung von Bodenverschiebungen während des Baus und der fachgerechte Umgang mit Dämmmaterialien zur Vermeidung von Verunreinigungen. Insgesamt tragen unterirdische Umspannwerke zu den Zielen einer nachhaltigen Entwicklung bei, indem sie Funktionalität und Umweltschutz in Einklang bringen.

Bewertung der Umweltvorteile von unterirdischen Umspannwerken

Zu den Hauptvorteilen gehört die geringere visuelle Belastung, da durch die unterirdische Verlegung des Umspannwerks große, störende Bauten an der Oberfläche entfallen und so der ästhetische Wert der Umgebung erhalten bleibt. Darüber hinaus minimiert dieser Ansatz die Lärmbelästigung, da unterirdische Anlagen von Natur aus schalldämmend wirken. Aus Sicht der Flächennutzung tragen unterirdische Umspannwerke erheblich zur Optimierung städtischer Flächen bei, da wertvolle Oberflächenflächen für Grünflächen, Infrastruktur oder Erholungsgebiete genutzt werden können. Diese Faktoren entsprechen den Prinzipien moderner nachhaltiger Stadtplanung und unterstreichen die Umweltverträglichkeit dieses Ansatzes.

Minimieren von Störungen durch unterirdische Umspannwerke

Unterirdische Umspannwerke sind so konzipiert, dass Störungen durch den Einsatz fortschrittlicher Design- und Bautechniken minimiert werden, die ihren ökologischen und sozialen Fußabdruck reduzieren. Ein wesentlicher Vorteil ist ihre Fähigkeit, die Lärmbelästigung zu reduzieren, da die Erde als natürliche Schallbarriere fungiert und so die akustischen Störungen der umliegenden Stadtgebiete minimiert. Darüber hinaus reduziert die Verlagerung der elektrischen Systeme in den Untergrund die optische Unordnung, die oft mit herkömmlichen oberirdischen Umspannwerken verbunden ist, und verbessert so die Gesamtästhetik städtischer Landschaften. Aus Sicherheitsgründen bieten diese Anlagen einen robusten Schutz vor äußeren Umwelteinflüssen und potenziellen physischen Eingriffen und erhöhen so die Systemzuverlässigkeit. Darüber hinaus ermöglichen unterirdische Umspannwerke durch die Freigabe von Oberflächenflächen eine effizientere Nutzung des städtischen Raums, der für Grünflächen, öffentliche Infrastruktur oder Wohnbebauung umgenutzt werden kann. Diese Vorteile unterstreichen, wie unterirdische Umspannwerke zur nahtlosen Integration wichtiger Infrastruktur in moderne Städte beitragen, die Herausforderungen der städtischen Überlastung bewältigen und eine nachhaltige Entwicklung fördern.

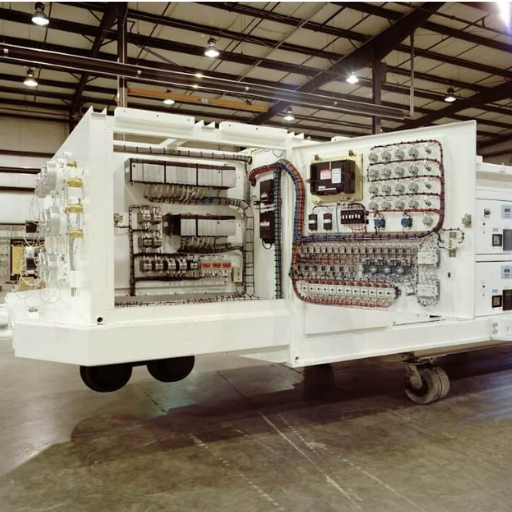

Wie passen Umspannwerke in Pläne zur städtischen Elektrifizierung?

Umspannwerke spielen eine zentrale Rolle bei städtischen Elektrifizierungsplänen, da sie als kritische Knotenpunkte im Übertragungs- und Verteilnetz fungieren. Sie ermöglichen die effiziente Umwandlung von Hochspannungsstrom aus Kraftwerken in Niederspannungsnetze, die für den Einsatz in Wohngebieten, Gewerbegebieten und der Industrie geeignet sind. Strategisch platzierte Umspannwerke gewährleisten eine zuverlässige Stromversorgung dicht besiedelter Stadtgebiete und tragen so zur Deckung des wachsenden Energiebedarfs bei. Moderne Umspannwerke sind zudem darauf ausgelegt, erneuerbare Energiequellen zu integrieren, die Netzstabilität zu verbessern und Smart-Grid-Technologien zu unterstützen. Damit sind sie unverzichtbar für nachhaltige städtische Energielösungen.

Die Zukunft der städtischen Elektrifizierung und der Umspannwerke

Meiner Forschung zufolge liegt die Zukunft der städtischen Elektrifizierung und der Umspannwerke in der Integration fortschrittlicher Technologien zur Optimierung von Effizienz und Nachhaltigkeit. Die Einführung intelligenter Netzsysteme ermöglicht Energiemanagement in Echtzeit, reduziert Übertragungsverluste und verbessert die Zuverlässigkeit. Umspannwerke werden zunehmend erneuerbare Energiequellen wie Sonne und Wind nutzen und so den Übergang zu kohlenstoffarmen Energielösungen erleichtern. Darüber hinaus werden Innovationen in der Energiespeicherung und digitale Überwachungssysteme die Netzstabilität erhöhen und den schwankenden Energiebedarf in dicht besiedelten Städten decken. Moderne Umspannwerke werden angesichts des steigenden Energiebedarfs eine entscheidende Rolle bei der Förderung nachhaltigen städtischen Wachstums spielen.

Integration in bestehende Umspannwerke und Infrastruktur

Die Integration moderner Technologie in bestehende Umspannwerke und Infrastruktur erfordert einen strategischen Ansatz, um nahtlose Interoperabilität zu gewährleisten und die Leistung zu optimieren. Die Nachrüstung herkömmlicher Umspannwerke mit modernen digitalen Steuerungssystemen, wie z. B. intelligenten elektronischen Geräten (IEDs), verbessert deren Fähigkeit, Netzbedingungen in Echtzeit zu überwachen, zu analysieren und darauf zu reagieren. Darüber hinaus ermöglicht die Integration skalierbarer Designs und modularer Upgrades eine bessere Nutzung erneuerbarer Energiequellen, ohne dass komplette Systemüberholungen erforderlich sind.

Um eine erfolgreiche Integration zu gewährleisten, müssen Versorgungsunternehmen die Kompatibilität mit Altsystemen durch standardisierte Kommunikationsprotokolle wie IEC 61850 priorisieren, die einen effizienten Datenaustausch zwischen verschiedenen Geräten und Netzwerken ermöglichen. Diese Upgrades erfordern zudem robuste Cybersicherheitsstrategien, um kritische Infrastrukturen vor zunehmenden Bedrohungen zu schützen. Darüber hinaus ist eine kollaborative Planung zwischen Beteiligten wie Netzbetreibern, Technologieanbietern und politischen Entscheidungsträgern unerlässlich, um die Implementierung zu optimieren, Ausfallzeiten zu minimieren und die Einhaltung gesetzlicher Rahmenbedingungen zu gewährleisten. Letztendlich bietet die Kombination bestehender Infrastruktur mit modernsten Lösungen eine kostengünstige Möglichkeit, das Netz zu modernisieren und gleichzeitig mehr Flexibilität und Nachhaltigkeit zu ermöglichen.

Die Bedeutung von Hochspannungsleitungen

Hochspannungsleitungen bilden das Rückgrat moderner Stromnetze und transportieren große Strommengen mit minimalen Energieverlusten über weite Strecken. Die Bedeutung dieser Leitungen liegt in ihrer Fähigkeit, oft abgelegene Stromerzeugungsanlagen effizient mit städtischen und industriellen Zentren zu verbinden, in denen der Energiebedarf konzentriert ist.

Technisch gesehen reduzieren Hochspannungsleitungen die Widerstandsverluste durch den Betrieb mit erhöhten Spannungen, die typischerweise zwischen 110 kV und 765 kV liegen, je nach regionalen Anforderungen und Netzkapazität. Beispielsweise kann der Betrieb mit 500 kV die Leitungsverluste im Vergleich zu niedrigeren Spannungsniveaus deutlich reduzieren und so sicherstellen, dass mehr elektrische Energie die Endverbraucher erreicht. Darüber hinaus wird der Einsatz von Wechselstromsystemen (AC) oder Hochspannungs-Gleichstrom-Übertragungssystemen (HGÜ) durch Faktoren wie Entfernung und Belastbarkeit bestimmt. HGÜ-Systeme werden beispielsweise aufgrund ihrer höheren Effizienz und reduzierten Leitungsreaktanz für die Übertragung über Entfernungen von mehr als 600 Kilometern oder für Unterwasserkabel bevorzugt.

Neben der Effizienz erhöhen Hochspannungsleitungen die Netzzuverlässigkeit, indem sie die Vernetzung zwischen Regionen ermöglichen, was den Lastausgleich erleichtert und die Energiesicherheit verbessert. Sie spielen zudem eine entscheidende Rolle bei der Integration erneuerbarer Energiequellen wie Wind- und Solarenergie, die oft weit entfernt von Gebieten mit hohem Verbrauch liegen. Durch die Modernisierung und den Ausbau der Hochspannungsinfrastruktur können Versorgungsunternehmen den Übergang zu einer saubereren, nachhaltigeren Energiezukunft unterstützen und gleichzeitig die stabile Versorgung mit erschwinglichem Strom sicherstellen.

Referenzquellen

Ein neues unterirdisches Umspannwerk: 9 Dinge, die Sie wissen müssen – In diesem Artikel werden die Planung und Ziele von unterirdischen Umspannwerken als Teil von Energieprogrammen erörtert.
Wie Umspannwerke Ihre erneuerbare Zukunft vorantreiben – Untersucht die Rolle von Umspannwerken bei der Erzeugung und Verteilung erneuerbarer Energien.
Die Vorteile der unterirdischen Verlegung von Versorgungsleitungen – Hebt die wirtschaftlichen und praktischen Vorteile der unterirdischen Infrastruktur hervor.

Häufig gestellte Fragen (FAQs)

F: Was ist ein unterirdisches Umspannwerk?

A: Ein unterirdisches Umspannwerk ist eine Art Umspannwerk, das unter der Erdoberfläche errichtet wird. Es dient der effizienten Verteilung von Hochspannungsstrom und minimiert gleichzeitig die Auswirkungen auf die umliegende Umwelt und Landschaft.

F: Warum besteht ein wachsendes Interesse an unterirdischen Umspannwerken?

A: Der Strombedarf steigt, insbesondere in städtischen Gebieten mit begrenztem Platzangebot. Unterirdische Umspannwerke tragen zur optimalen Flächennutzung bei, indem sie die Platzierung der Infrastruktur unter bestehenden Strukturen wie Parkhäusern oder Mehrzweckgebäuden ermöglichen und gleichzeitig Lärm und optische Beeinträchtigungen reduzieren.

F: Was macht das unterirdische Umspannwerk am Kendall Square so bedeutsam?

A: Das Umspannwerk am Kendall Square ist von Bedeutung, da es das erste unterirdische Umspannwerk in den USA ist. Es stellt einen Pionierversuch dar, die Infrastruktur unterirdisch zu integrieren und so den Energiebedarf eines dicht besiedelten Gebiets zu decken und gleichzeitig das Stadtbild zu erhalten.

F: Welchen Nutzen hat die Stadt Cambridge von dem neuen Umspannwerk?

A: Das neue Umspannwerk unterstützt das Greater Cambridge Energy Program, indem es die Zuverlässigkeit der Stromversorgung in der Region verbessert. Es trägt auch dazu bei, den steigenden Strombedarf aufgrund der zunehmenden Wohn- und Gewerbeentwicklung zu decken, insbesondere in Gebieten wie East Cambridge und Kendall Square.

F: Welche Rolle spielt die Cambridge Redevelopment Authority in diesem Projekt?

A: Die Cambridge Redevelopment Authority ist an der Planung und Überwachung des Umspannwerksprojekts in Cambridge beteiligt. Ihre Aufgabe besteht darin, sicherzustellen, dass das Projekt mit den städtebaulichen Zielen übereinstimmt und der Gemeinde effektiv dient.

F: Welche Herausforderungen bringt der Bau eines unterirdischen Umspannwerks mit sich?

A: Zu den Herausforderungen gehören die komplexe Anbindung an bestehende Umspannwerke und Versorgungsunternehmen, die Verwaltung unterirdischer Hochspannungsanlagen sowie die Berücksichtigung technischer und ökologischer Aspekte. Die Zusammenarbeit mit den öffentlichen Versorgungsunternehmen und der Standortkommission ist entscheidend, um diese Herausforderungen zu meistern.

F: Welche Auswirkungen hat das unterirdische Umspannwerk auf die lokale Entwicklung?

A: Durch die unterirdische Verlegung der Infrastruktur ermöglicht das Umspannwerk eine effizientere Nutzung des oberirdischen Raums. Dies unterstützt große Mischnutzungsprojekte und neue Wohnprojekte und trägt zu einem dynamischen Stadtwachstum bei, ohne Kompromisse bei Ästhetik oder Funktionalität einzugehen.

F: Gibt es bei unterirdischen Umspannwerken irgendwelche Umweltvorteile?

A: Ja, unterirdische Umspannwerke können Lärmbelästigung und optische Beeinträchtigungen reduzieren und so den ästhetischen Wert städtischer Gebiete bewahren. Zudem minimieren sie den ökologischen Fußabdruck, indem sie sich nahtlos in bestehende Umgebungen und Infrastrukturen integrieren.

F: Wie unterscheidet sich das neue Umspannwerk in Somerville von herkömmlichen Umspannwerken?

A: Anders als herkömmliche oberirdische Umspannwerke ist das neue Umspannwerk in Somerville für die Integration unter der Oberfläche konzipiert, was eine effizientere Landnutzung ermöglicht und die Auswirkungen auf die umliegende Gemeinde reduziert.
