Dominando el arte de medir la resistencia interna de la batería: diferentes métodos explicados

Comprender la resistencia interna de una batería es crucial para evaluar su rendimiento, eficiencia y estado general. Ya sea en electrónica de consumo, vehículos eléctricos o sistemas de energía industriales, medir la resistencia interna proporciona información clave sobre la capacidad de suministro de energía y sus posibles fallos. Con la variedad de métodos de medición disponibles, cada uno con sus propias ventajas, limitaciones y aplicaciones, es fundamental adoptar el enfoque adecuado para obtener resultados precisos. Este artículo explorará los principios fundamentales de la resistencia interna de una batería y comparará las técnicas de medición más utilizadas para ayudarle a tomar decisiones informadas. Al finalizar, comprenderá mejor cómo funcionan estos métodos, cuándo aplicarlos y su importancia para optimizar el rendimiento de la batería.

¿Qué es la resistencia interna en una batería?

La resistencia interna de una batería se refiere a la oposición inherente al flujo de corriente dentro de la propia batería. Esta resistencia surge de varios factores, como la conductividad del electrolito, la calidad de los electrodos, el diseño y el envejecimiento de la batería. Cuando la corriente fluye a través de la batería, la resistencia interna provoca pérdidas de energía, que se manifiestan en calor y caídas de tensión.

La resistencia interna total de una batería generalmente se divide en dos componentes: resistencia óhmica y resistencia a la polarizaciónLa resistencia óhmica se asocia con las limitaciones físicas y electrónicas de los materiales, como la resistencia de las conexiones del electrolito y los electrodos. La resistencia a la polarización, por otro lado, se relaciona con procesos electroquímicos más lentos, como las reacciones de transferencia de carga y la difusión de iones dentro del electrolito.

Medir la resistencia interna es crucial para evaluar el estado y el rendimiento de una batería. Una resistencia interna alta no solo reduce la eficiencia de la batería, sino que también limita su capacidad para alcanzar la potencia máxima, especialmente bajo carga. Por lo tanto, desempeña un papel fundamental en la determinación del ciclo de vida, la eficiencia energética y la estabilidad térmica de la batería. Comprender y gestionar la resistencia interna es vital para aplicaciones que abarcan desde dispositivos electrónicos portátiles hasta vehículos eléctricos, donde un rendimiento y una fiabilidad óptimos son cruciales.

Comprensión de la resistencia interna de una batería

Causas de la resistencia interna

La resistencia interna en una batería es causada principalmente por dos componentes: resistencia óhmica y resistencia a la polarizaciónLa resistencia óhmica proviene de los materiales conductores de la batería, como los electrodos, el electrolito y los separadores, que se oponen al flujo de carga eléctrica. La resistencia a la polarización, por otro lado, surge debido a procesos electroquímicos como las reacciones superficiales de los electrodos, el movimiento de iones a través del electrolito y la transferencia de carga en la interfaz electrodo-electrolito. Factores como la temperatura, el estado de carga (SOC), la composición química de la batería y el envejecimiento contribuyen a las fluctuaciones de la resistencia interna.

Medición de la resistencia interna

La resistencia interna se mide comúnmente utilizando técnicas como la método de espectroscopia de impedancia or método de carga de corriente continua (CC)La espectroscopia de impedancia evalúa la impedancia de CA de la batería en un amplio rango de frecuencias, lo que proporciona información detallada sobre los componentes de resistencia. El método de carga de CC aplica una carga momentánea a la batería y calcula la resistencia dividiendo la caída de tensión entre la variación de la corriente. Una medición correcta es crucial para supervisar el estado de la batería y garantizar su fiabilidad.

Impactos de la resistencia interna

Una mayor resistencia interna reduce la eficiencia energética y aumenta la generación de calor durante el funcionamiento. También provoca caídas de tensión en condiciones de carga, lo que puede afectar el rendimiento de los dispositivos conectados y limitar la capacidad de la batería para alcanzar su máximo rendimiento. Con el tiempo, esto puede agravar la degradación de la batería, reduciendo su vida útil. Comprender estos impactos es fundamental para optimizar el uso de la batería e implementar estrategias eficaces de gestión térmica para aplicaciones de alto rendimiento.

Factores que afectan la resistencia interna de una batería

1. Temperatura

La resistencia interna es muy sensible a los cambios de temperatura. Las bajas temperaturas aumentan la resistencia a medida que disminuye la conductividad del electrolito, mientras que las altas temperaturas pueden reducir la resistencia, pero acelerar la degradación de la batería.

2. Estado de carga (SOC)

La resistencia interna de una batería varía según su estado de carga. Normalmente, la resistencia es menor con un estado de carga moderado y tiende a aumentar con estados de carga muy altos o muy bajos.

3. Edad y ciclo de vida

El envejecimiento y los ciclos repetidos de carga y descarga contribuyen a aumentar la resistencia debido a factores como el desgaste de los electrodos, la descomposición del electrolito y la formación de capas de interfase sólido-electrolito (SEI).

4. Material y diseño de los electrodos

La elección de los materiales de los electrodos, junto con sus propiedades estructurales y compositivas, afecta directamente la resistencia interna. Un diseño deficiente o el uso de materiales de baja calidad pueden resultar en una mayor resistencia y una menor eficiencia.

5. Propiedades de los electrolitos

La conductividad iónica del electrolito desempeña un papel fundamental en la determinación de la resistencia interna. Una conductividad baja provoca pérdidas de resistencia significativas, lo que afecta el rendimiento general de la batería.

6. Química de la batería

Las diferentes químicas de las baterías, como las de iones de litio, las de níquel-hidruro metálico o las de plomo-ácido, presentan inherentemente distintos niveles de resistencia interna en función de sus propiedades electroquímicas.

7. Flujo de corriente y condiciones de carga

Las mayores demandas de corriente durante condiciones de carga máxima pueden generar una mayor resistencia debido a limitaciones en el transporte de electrones e iones dentro de la batería.

8. Defectos o variaciones de fabricación

La variabilidad en la calidad de fabricación, incluidas las inconsistencias en la deposición o el ensamblaje del material, pueden introducir una resistencia mayor a la esperada en algunas celdas.

9. Resistencia de contacto

Las malas conexiones y el contacto inadecuado entre componentes, como terminales y barras colectoras, aumentan la resistencia interna general del sistema.

Cada uno de estos factores subraya la naturaleza compleja y dinámica del rendimiento de la batería, por lo que es esencial tenerlos en cuenta en el diseño, el funcionamiento y el mantenimiento de los sistemas de baterías.

Por qué la resistencia interna es importante para el rendimiento de la batería

La resistencia interna afecta directamente la eficiencia, la producción de energía y la vida útil de una batería. Una mayor resistencia interna conlleva una mayor pérdida de energía en forma de calor, lo que reduce la energía total disponible para su uso. Esto puede causar mayores caídas de tensión, especialmente en condiciones de alta carga, lo que afecta negativamente la fiabilidad del rendimiento. Además, la generación excesiva de calor por la resistencia interna puede acelerar la degradación química dentro de la batería, acortando su vida útil y potencialmente causando problemas de seguridad. Comprender y gestionar la resistencia interna es fundamental para optimizar el diseño de la batería, garantizar una gestión térmica eficaz y mejorar el rendimiento del sistema en diversas aplicaciones.

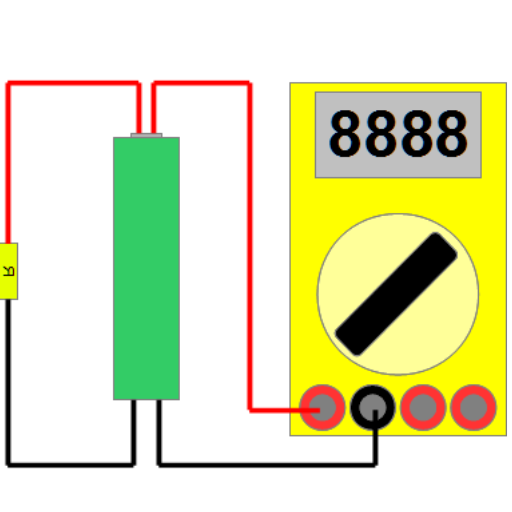

¿Cómo medir la resistencia interna de una batería?

Para medir la resistencia interna de una batería, comúnmente se utilizan dos métodos principales: el método de carga de CC y el método de impedancia de CA.

1. Método de carga de CCEste método implica aplicar una carga conocida a la batería y medir la caída de tensión y la corriente. La resistencia interna se calcula mediante la Ley de Ohm (R = ΔV / I), donde ΔV es la variación de tensión e I es la corriente. Este método proporciona una medición directa y sencilla, pero podría no capturar el comportamiento resistivo transitorio.
2. Método de impedancia de CAEste método utiliza una señal de corriente alterna con una frecuencia específica para medir la impedancia de la batería, que se aproxima bastante a la resistencia interna. Para este proceso se utiliza un dispositivo especializado, como un analizador de espectroscopia de impedancia electroquímica (EIS), que ofrece mayor precisión y una visión más detallada de las características resistivas y capacitivas de la batería.

Ambos métodos son efectivos, pero el método de impedancia de CA suele preferirse para aplicaciones avanzadas debido a su precisión y a su evaluación integral del rendimiento de la batería.

Herramientas que necesita para medir la resistencia interna

Para medir la resistencia interna con precisión, utilizo un multímetro digital o un comprobador de baterías específico para evaluaciones básicas. Para mediciones más avanzadas y precisas, especialmente en entornos de investigación e industriales, utilizo un analizador de espectroscopia de impedancia electroquímica (EIS). Esta herramienta se especializa en analizar las propiedades resistivas y capacitivas de las baterías en diversas condiciones. Además, es fundamental contar con cables de prueba de alta calidad y conectores de batería adecuados para garantizar conexiones estables y minimizar las interferencias externas durante las mediciones. Estas herramientas son fundamentales para obtener datos detallados y fiables sobre la resistencia interna de una batería.

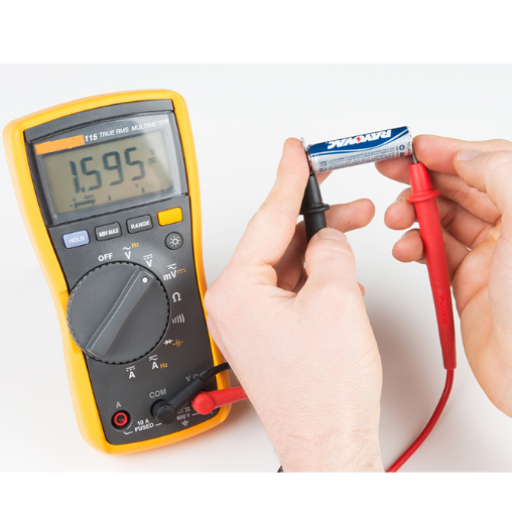

Pasos para medir la resistencia interna con un multímetro

1. preparar el equipo

Asegúrese de que el multímetro funcione correctamente y esté configurado para medir resistencia. Utilice cables de prueba de alta calidad y verifique que sus conectores estén limpios y seguros para reducir posibles interferencias.

2. Configure el multímetro en el modo correcto

Gire el dial del multímetro al modo de medición de resistencia (Ω). Si el multímetro tiene un selector de rango, ajústelo a un rango adecuado según el valor de resistencia esperado de la batería.

3. Apague la batería

Desconecte la batería de cualquier circuito o dispositivo conectado para evitar que la corriente externa afecte la medición.

4. Conecte los cables de prueba

Conecte las puntas de prueba del multímetro a los terminales de la batería. Asegúrese de que el cable rojo esté conectado al terminal positivo y el cable negro al terminal negativo para obtener lecturas precisas.

5. Estabilizar la conexión

Sujete firmemente los cables de prueba o utilice pinzas si dispone de ellas. Esto garantiza una conexión estable y reduce el posible ruido o fluctuación en las lecturas.

6. Leer la pantalla

Observe la pantalla del multímetro para anotar el valor de resistencia. Este valor suele incluir la resistencia interna de la batería y cualquier pequeña resistencia residual de los cables de prueba.

7. Tenga en cuenta la resistencia del cable de prueba

Realice una prueba aparte para medir la resistencia de los cables de prueba (contactándolos). Reste este valor de la medición inicial para obtener una lectura precisa de la resistencia interna de la batería.

8. Repetir para mayor precisión

Realice la medición varias veces para verificar la consistencia. Las variaciones en las lecturas podrían indicar conexiones inestables o interferencias externas.

9. Resultados del documento

Registre la resistencia interna medida para futuras referencias y comparaciones. El monitoreo regular puede ayudar a identificar la degradación del rendimiento con el tiempo.

Siguiendo estos pasos, se puede lograr de manera efectiva una medición precisa de la resistencia interna de una batería, lo que ayuda en los procesos de evaluación del rendimiento y diagnóstico.

Uso de la ley de Ohm para calcular la resistencia interna

Usando la Ley de Ohm, puedo calcular la resistencia interna dividiendo la diferencia de voltaje entre los terminales de la batería por la corriente que fluye a través de ella. Específicamente, mido el voltaje de circuito abierto (Voc) y el voltaje bajo carga (Vcarga), luego reste Vcarga desde Voc para determinar la caída de tensión. Este valor se divide por la corriente de carga (Icarga) utilizando la fórmula Rinterno = (Voc – Vcarga) / yoCarga. Este método proporciona un cálculo preciso de la resistencia interna, suponiendo mediciones precisas y estables.

¿Cuáles son los diferentes métodos para medir la resistencia interna?

Método	Lista de verificación	Parámetros
Método de pendiente de voltaje-corriente	Mide la caída de tensión bajo carga.	Voc, Vcarga, yocarga
Método de impedancia de CA	Analiza la respuesta de la batería a la señal de CA	Señal de CA, frecuencia, impedancia
Método de corriente de pulso	Utiliza la caída de voltaje durante el pulso de alta corriente	Duración del pulso, amplitud de la corriente
Método de carga de CC	Calcula utilizando voltaje y corriente en estado estable.	Corriente de carga, voltaje de CC
Espectroscopia de impedancia electroquímica (EIS)	Preciso para el análisis avanzado de baterías	Amplio rango de frecuencia, configuraciones complejas

Uso de una carga de CC para medir la resistencia

El método de carga de CC mide la resistencia de la batería analizando su respuesta de voltaje bajo una corriente de carga constante. Este método implica aplicar una corriente constante a la batería y monitorear el cambio de voltaje resultante. La resistencia se obtiene mediante la Ley de Ohm, \(R = \Delta V / I \), donde \( \Delta V \) es la caída de voltaje e \(I \) es la corriente de carga aplicada.

Especificaciones técnicas:

1. Corriente de carga (I): Debe determinarse según la capacidad de la batería, normalmente a 1 °C o menos para evitar el sobrecalentamiento y garantizar la precisión. Por ejemplo, una batería de 50 Ah podría tener una corriente de carga de 50 A.

2. Resolución de medición de voltaje: Para medir pequeños cambios de voltaje, se recomienda utilizar un multímetro de alta precisión con rango de medición en mV.

3. Tiempo de medición: Tiempo completo necesario para que la batería se estabilice bajo una carga, normalmente entre 10 y 30 segundos según el tipo de batería.

4 Temperatura: Controle la temperatura de la batería dentro del rango operativo nominal, 25 grados centígrados más o menos 2 grados centígrados.

Si bien este enfoque es fácil de implementar y no necesita equipos complejos, hay que tener cuidado de no descargar demasiado la batería ni agregar ruido a las mediciones.

Medición con un comprobador de baterías

Al usar un comprobador de baterías, me aseguro de que el dispositivo sea compatible con el tipo de batería que estoy probando. Primero, conecto las sondas del comprobador a los terminales correspondientes, asegurándome de que la polaridad sea correcta. Luego, activo el comprobador para medir el voltaje, la resistencia interna o la capacidad de la batería, según su funcionalidad. Estas lecturas proporcionan una evaluación precisa del estado de la batería, lo que permite un diagnóstico preciso sin riesgo de sobredescarga. La mayoría de los comprobadores de baterías modernos cuentan con pantallas digitales y ajustes automáticos, lo que simplifica el proceso y ofrece resultados fiables.

Método de caída de tensión y resistencia de carga

El método de caída de tensión consiste en aplicar una carga resistiva a la batería y medir la caída correspondiente en la tensión terminal. Esta técnica se utiliza ampliamente para evaluar la capacidad y el estado de la batería. Su principio básico se basa en la Ley de Ohm, donde la caída de tensión (V) es directamente proporcional a la corriente (I) que fluye a través de la carga y a la resistencia interna total (R) de la batería.

Para obtener resultados precisos, se aplica un valor fijo de resistencia de carga a los terminales de la batería y, durante la medición, se almacena la corriente de carga con la tensión en los terminales. El valor de la resistencia de carga suele seleccionarse para recrear las condiciones reales de funcionamiento de la batería o para representar una tasa de descarga determinada, que podría definirse como tasa C. Por ejemplo, una tasa de 1C descargará la batería en una hora, y una tasa de 0.5C tardará dos horas.

Este método permite determinar la resistencia interna de una batería calculando su voltaje de circuito abierto (OCV) y el voltaje de carga sobre la corriente de la carga. La precisión de la medición es crucial en este caso; por lo tanto, se deben utilizar multímetros de alta precisión y cargas resistivas estables para eliminar la variabilidad y los errores en los datos recopilados. También es necesario controlar las condiciones ambientales, como la temperatura, ya que afectan considerablemente el rendimiento de la batería y los resultados de las pruebas.

¿Cómo afecta el voltaje a la resistencia interna de una batería?

El voltaje desempeña un papel fundamental en la determinación de la resistencia interna de una batería, ya que refleja directamente los procesos electroquímicos que ocurren dentro de la celda. Dentro de un rango operativo específico, un voltaje más alto suele correlacionarse con una resistencia interna más baja debido a una mayor conductividad iónica y una cinética de reacción mejorada en los electrodos. Por el contrario, a medida que la batería se descarga y el voltaje disminuye, la resistencia interna tiende a aumentar. Esto se debe principalmente a factores como la menor disponibilidad de iones, el agotamiento del electrolito y la posible degradación de los electrodos. Realizar mediciones precisas a diferentes niveles de voltaje es crucial para evaluar la evolución de la resistencia a lo largo del ciclo de carga de la batería.

Relación entre el voltaje y la resistencia de la batería

Factores clave que influyen en la relación voltaje-resistencia

La relación entre el voltaje y la resistencia de la batería se rige por varios parámetros técnicos que afectan el rendimiento y la eficiencia. Estos factores incluyen:

    1. Estado de carga (SOC):

1. • Un SOC alto generalmente corresponde a una resistencia interna menor, ya que la conductividad iónica sigue siendo óptima.
   • Un SOC bajo produce una menor movilidad de iones, lo que contribuye a aumentar la resistencia.
2. Temperatura (T):
   • Las temperaturas más altas reducen la resistencia interna al mejorar la conductividad iónica. Rango de funcionamiento típico: 20 °C a 40 °C.
   • Las temperaturas extremadamente bajas (<0 °C) pueden aumentar significativamente la resistencia, mientras que el calor excesivo (>50 °C) puede causar degradación.
3. Tasa C (Tasa de carga/descarga):
   • Las velocidades de descarga rápidas elevan la resistencia debido a la difusión de iones limitada y a los mayores efectos de polarización.
   • La resistencia generalmente aumenta bruscamente con índices C superiores a 2 °C.
4. Composición y concentración de electrolitos:
   • La selección y concentración adecuadas del electrolito (por ejemplo, 1 M LiPF6 en solventes orgánicos para baterías de iones de litio) optimizan la conductividad y minimizan la resistencia.
5. Ciclo de vida y envejecimiento:
   • A lo largo de ciclos repetidos, los cambios estructurales en los electrodos (por ejemplo, la formación de la capa SEI en las baterías de iones de litio) pueden provocar aumentos graduales de la resistencia.

Al medir estos parámetros en condiciones controladas, es posible modelar y predecir con precisión el comportamiento de voltaje-resistencia, lo que garantiza un rendimiento confiable de la batería en diversas aplicaciones.

Impacto de la caída de voltaje en la resistencia interna

El impacto de la caída de tensión en la resistencia interna se puede atribuir a varios factores clave:

     1. Variaciones de temperatura:

1. • Las temperaturas más altas generalmente reducen la resistencia interna al aumentar la movilidad de los iones, mientras que las temperaturas más bajas pueden causar un aumento significativo en la resistencia debido a la reducción de la conductividad del electrolito.
2. Estado de carga (SOC):
   • La resistencia interna varía según el SOC, a menudo aumenta en niveles de carga extremadamente altos o bajos, mientras alcanza un mínimo en un SOC de rango medio.
3. Química de la batería:
   • Las diferentes químicas presentan diferentes comportamientos de resistencia intrínseca. Por ejemplo, las baterías de iones de litio suelen tener menor resistencia que las de plomo-ácido, lo que influye en la forma en que se manifiesta la caída de tensión.
4. Envejecimiento y degradación:
   • Con el tiempo, factores como el desgaste de los electrodos, el crecimiento de la capa SEI (interfase electrolítica sólida) y la degradación del electrolito pueden aumentar la resistencia interna, lo que agrava las caídas de voltaje.
5. Tasa de carga y descarga:
   • Las mayores demandas de corriente (tasas C) aumentan la caída de tensión debido al aumento proporcional de las pérdidas resistivas, especialmente en condiciones de alta carga.
6. Diseño y configuración de electrodos:
   • La composición del material, el espesor del electrodo y la porosidad influyen en la resistencia, y los diseños mal optimizados generan mayores caídas de tensión.
7. Propiedades del electrolito:
   • La conductividad iónica y la viscosidad del electrolito afectan directamente la resistencia interna y, en consecuencia, la caída de tensión.
8. Resistencia de contacto:
   • Los puntos de conexión, las pestañas y la resistencia interfacial entre los componentes contribuyen a la resistencia general, lo que empeora las caídas de voltaje bajo carga.

Al abordar estos factores mediante la optimización del diseño y una gestión cuidadosa, se puede minimizar la caída de voltaje para preservar la eficiencia y la vida útil de la batería.

Cómo medir el voltaje de una batería con precisión

Para medir el voltaje de una batería con precisión, empiezo usando un multímetro digital calibrado y configurado en el rango de voltaje de CC adecuado, generalmente superior al voltaje nominal de la batería. Me aseguro de que todas las conexiones estén limpias y sin corrosión para reducir la resistencia de contacto. A continuación, conecto las sondas del multímetro (la roja al terminal positivo y la negra al negativo), asegurándome de que la conexión sea estable. Para obtener lecturas precisas, mido sin carga, a menos que se requiera una prueba de carga. Además, realizo la medición en un entorno con temperatura controlada, ya que las temperaturas extremas pueden afectar las lecturas de voltaje. Siguiendo estos pasos, obtengo mediciones de voltaje fiables y precisas.

¿Por qué es importante medir la resistencia interna para diferentes tipos de baterías?

Medir la resistencia interna es crucial, ya que proporciona información valiosa sobre el estado, la eficiencia y el rendimiento de una batería. Una resistencia interna alta suele indicar envejecimiento, electrolito degradado o celdas dañadas, lo que puede reducir la capacidad y la potencia de salida. En las baterías de iones de litio, una resistencia interna baja permite altas tasas de descarga de energía, lo que la hace esencial para aplicaciones que requieren un suministro rápido de energía. En las baterías de plomo-ácido, la monitorización de la resistencia interna ayuda a predecir las necesidades de mantenimiento y a detectar la sulfatación o la degradación de las placas. En todos los tipos de baterías, la medición de la resistencia interna garantiza un funcionamiento seguro, prolonga la vida útil y contribuye a un rendimiento óptimo tanto en aplicaciones de consumo como industriales.

Resistencia interna en baterías de plomo-ácido

La resistencia interna en las baterías de plomo-ácido es un parámetro crítico que determina su eficiencia operativa y estado. Se ve influenciada por diversos factores, como el estado de carga, la temperatura, la antigüedad y la construcción de la batería. Con el tiempo, factores como la sulfatación o la degradación de las placas pueden aumentar la resistencia interna, lo que reduce la aceptación de carga y el rendimiento.

Monitorear la resistencia interna proporciona información sobre el estado de la batería. Una resistencia interna baja indica una transferencia de energía eficiente, mientras que un aumento puede indicar posibles problemas, como la acumulación de sulfatación o corrosión en las placas. Estos cambios pueden dificultar el flujo de iones del electrolito, lo que resulta en una reducción de la capacidad y una vida útil más corta.

Además, las pruebas de resistencia interna son fundamentales para el mantenimiento predictivo, ya que permiten la detección temprana de fallas. La medición se realiza generalmente mediante pruebas de impedancia de CA o métodos similares, y los equipos más avanzados ofrecen diagnósticos precisos. Al analizar las tendencias, los técnicos pueden abordar proactivamente la degradación, mitigando los riesgos de falla y garantizando el funcionamiento confiable de los sistemas críticos. En definitiva, la gestión de la resistencia interna es esencial para maximizar el rendimiento y la longevidad de la batería de plomo-ácido en diversas aplicaciones.

Medición de la resistencia interna en baterías de automóviles

Para medir la resistencia interna de las baterías de coche, utilizaría un comprobador de baterías especializado o un multímetro capaz de realizar pruebas de impedancia de CA. El proceso consiste en aplicar una pequeña corriente de CA y medir el voltaje correspondiente para calcular la resistencia según la ley de Ohm. Los comprobadores modernos simplifican esta tarea al proporcionar lecturas automáticas de la resistencia y el estado general de la batería. Además, me aseguraría de que la batería esté completamente cargada antes de realizar la prueba, ya que una batería con poca carga podría distorsionar los resultados. Medir la resistencia interna periódicamente me permite identificar signos tempranos de degradación, lo que garantiza un rendimiento óptimo y previene fallos inesperados.

Aplicaciones de la medición de resistencia en diversos tipos de baterías

• Baterías de plomo ácidoLas mediciones de resistencia son cruciales para determinar el estado de las baterías de plomo-ácido, comúnmente utilizadas en sistemas automotrices, industriales y de suministro de energía ininterrumpida (SAI). Una resistencia interna alta puede indicar sulfatación o corrosión de la red, lo que permite un mantenimiento o reemplazo oportuno.
• Baterías de iones de litioLas baterías de iones de litio, frecuentemente utilizadas en dispositivos electrónicos portátiles y vehículos eléctricos, se benefician de las mediciones de resistencia para monitorear el desequilibrio de las celdas, el envejecimiento o los posibles riesgos de fugas térmicas. Estas mediciones ayudan a garantizar la estabilidad y la seguridad del rendimiento.
• Baterías de níquel-cadmio (NiCd):Las pruebas de resistencia son útiles para detectar problemas como el “efecto memoria” o el agotamiento del electrolito en las baterías de NiCd, lo que ayuda a resolver problemas de manera eficaz en aplicaciones de aviación o de energía de respaldo.
• Baterías de hidruro metálico de níquel (NiMH)Al medir la resistencia, los usuarios pueden evaluar la eficiencia energética y detectar la degradación en las baterías NiMH, comúnmente utilizadas en vehículos híbridos y productos electrónicos de consumo.
• Baterias alkalinas:La medición de la resistencia ayuda a verificar la carga restante en las baterías alcalinas desechables, lo que ayuda a determinar su idoneidad para dispositivos de bajo o alto consumo.
• Baterías de zinc-carbono:Si bien se utilizan principalmente en aplicaciones de bajo consumo, las pruebas de resistencia pueden evaluar la variabilidad del rendimiento y la consistencia de la potencia de salida en baterías de zinc-carbono.
• Baterías a base de sodio:El monitoreo de la resistencia es crucial para determinar la eficiencia operativa en baterías de sodio-azufre o de iones de sodio, especialmente en sistemas de almacenamiento de energía a escala industrial.
• Baterías de Flujo Redox:La medición de la resistencia interna en baterías de flujo puede identificar la degradación en las celdas electroquímicas, lo que garantiza un rendimiento constante de almacenamiento de energía a largo plazo en aplicaciones a gran escala.
• Baterías de estado sólidoLa tecnología emergente de baterías de estado sólido depende en gran medida de mediciones de resistencia para optimizar la conductividad del electrolito y evaluar la confiabilidad general del sistema durante el desarrollo.
• Pilas primarias (no recargables):El análisis de resistencia de baterías primarias, como las variantes de litio u óxido de plata, garantiza que cumplan con los requisitos precisos de potencia de salida para dispositivos médicos o sensores remotos.

Fuentes de referencia

1. Aplicación de medición de resistencia interna en línea para la estimación de la capacidad y el estado de carga de baterías de iones de litio – Este artículo analiza un método simple y eficaz de detección de resistencia interna en línea.

2. Un método de medición para la determinación de la resistencia interna de CC de baterías y supercondensadores. – Este artículo valida un método para medir la resistencia interna de CC utilizando ejemplos prácticos.

3. Medición en línea de la resistencia interna de baterías de iones de litio para vehículos eléctricos y su investigación de aplicaciones – Esta investigación se centra en los métodos para medir la resistencia interna en baterías de iones de litio para vehículos eléctricos.

4. Descripción general de las definiciones y técnicas de determinación de la resistencia interna utilizando baterías de iones de litio, plomo-ácido y níquel-hidruro metálico. – Este documento proporciona una descripción general completa de las definiciones de resistencia interna y las técnicas de medición.

5. Electrodo interdigital integrado y microsensores de resistencia térmica para medición de alta precisión de la conductividad del refrigerante de baterías de vehículos eléctricos. – Aunque se centra en las baterías de vehículos eléctricos, este artículo incluye información sobre técnicas de medición de precisión.

Preguntas Frecuentes (FAQ)

P: ¿Qué es la resistencia interna de una batería y por qué es importante?

R: La resistencia interna de una batería es la resistencia dentro de la batería que impide el flujo de corriente. Es crucial porque afecta la eficiencia y el rendimiento de la batería. A medida que aumenta la resistencia interna, puede causar una caída en el voltaje de la batería, lo que reduce el rendimiento y la eficiencia.

P: ¿Cómo puedo calcular la resistencia interna de una batería utilizando el método de voltaje?

R: Para calcular la resistencia interna mediante el método de voltaje, se mide el voltaje de circuito abierto y el voltaje de la batería bajo carga. La diferencia entre estos dos voltajes, dividida por la corriente que fluye a través de la batería, da el valor de la resistencia interna.

P: ¿Qué papel juega una resistencia conocida en la medición de la resistencia interna de la batería?

R: Se utiliza una resistencia conocida para crear una carga controlada en la batería, lo que permite medir la caída de tensión y la corriente de la carga. A partir de estas mediciones, se puede calcular la resistencia interna mediante la ley de Ohm.

P: ¿Por qué es importante un voltímetro para medir la resistencia interna de la batería?

R: Un voltímetro es esencial para medir con precisión el voltaje de la batería, tanto en circuito abierto como bajo carga. Es necesario obtener lecturas precisas de voltaje para calcular la resistencia interna con precisión.

P: ¿Cómo afecta el tamaño de la batería a la medición de la resistencia interna?

R: El tamaño de la batería puede afectar las mediciones de resistencia interna, ya que las baterías más grandes suelen tener una resistencia interna menor que las más pequeñas debido a su mayor capacidad y construcción. Es importante considerar el tamaño de la batería al comparar las lecturas de resistencia.

P: ¿Cuáles son algunos métodos de prueba confiables para medir la resistencia interna?

R: Los métodos de prueba confiables para medir la resistencia interna incluyen el método de caída de tensión, el método de interrupción de corriente y el uso de comprobadores de baterías especializados. Cada método tiene sus propias ventajas según el tipo de batería y la precisión requerida.

P: ¿Cómo cambia la resistencia interna a lo largo del ciclo de vida de la batería?

R: La resistencia interna de una batería suele aumentar con el tiempo debido a los cambios químicos y al desgaste. Esto puede reducir su rendimiento con el tiempo, afectando la batería desde su fabricación hasta su desuso.

P: ¿Cómo afectan las diferentes corrientes a las mediciones de resistencia interna?

R: Diferentes corrientes pueden dar lugar a lecturas de resistencia variables. Es importante utilizar una cantidad de corriente constante al medir para garantizar resultados precisos y comparables, ya que la resistencia interna puede variar con distintos niveles de corriente.

P: ¿Cómo se compara la resistencia interna de una batería de litio con la de otros tipos?

R: Las baterías de litio, como la 18650, suelen tener una resistencia interna menor que otros tipos, como las de plomo-ácido o las de níquel-hidruro metálico. Esta baja resistencia contribuye a su alta eficiencia y rendimiento, lo que las hace ideales para aplicaciones de alto consumo.

P: ¿Qué factores pueden provocar que aumente la resistencia interna?

R: Los factores que pueden aumentar la resistencia interna incluyen el envejecimiento, los ciclos repetidos, la exposición a altas temperaturas y los defectos de fabricación. Monitorear la resistencia puede ayudar a evaluar la calidad de la batería y predecir posibles problemas de rendimiento.
