Pruebas de disyuntores de alta tensión: métodos clave y mejores prácticas para un rendimiento óptimo

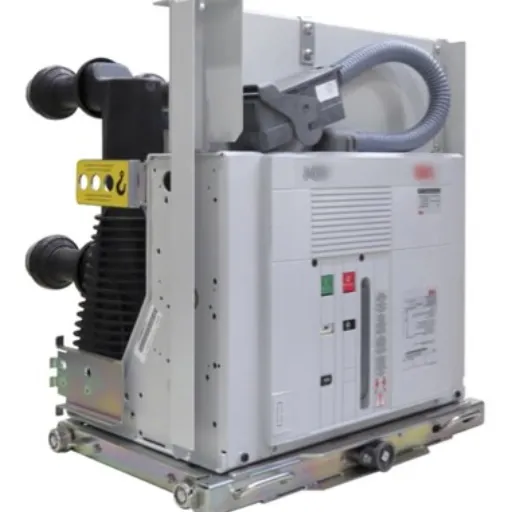

Los interruptores automáticos de alta tensión son componentes fundamentales de un sistema eléctrico, ya que actúan como la protección inicial contra fallas y, por lo tanto, mantienen la estabilidad y la seguridad de la red de distribución eléctrica. Debido a su diseño complejo, es probable que presenten fallas con el tiempo. Las pruebas y el mantenimiento sirven para prevenir averías en estos accesorios, mejorando así la fiabilidad y la eficiencia operativa. Este artículo pretende ofrecer un resumen de los métodos generales y las mejores prácticas para las pruebas de interruptores automáticos de alta tensión, con el fin de proporcionar a los lectores, incluidos ingenieros, técnicos y profesionales, una comprensión integral. Se aprenderá mucho para mantener estos activos en pleno funcionamiento, desde pruebas de diagnóstico hasta procedimientos de prueba más avanzados.

Al ser uno de los pocos equipos eléctricos de alta gama, la instalación de un interruptor automático (también conocido como disyuntor) es siempre una prioridad absoluta en todos los sistemas eléctricos. Interactúa y controla los flujos eléctricos en redes de alta tensión. En teoría, una alta tensión se refiere a un valor de tensión superior a 36 kV para un interruptor; se trata de un sistema de seguridad autónomo diseñado para interrumpir corrientes de falla y evitar daños en los equipos e interrupciones del suministro eléctrico. Su función principal es aislar las condiciones de falla rápidamente, en milisegundos, lo que ayuda a mantener la estabilidad del sistema y a minimizar el riesgo.

Los mecanismos de conmutación de los interruptores automáticos de CO2 detectaron la extinción del arco en gas SF6, específicamente con vacío y aceite de turbina, respectivamente. Los interruptores automáticos de SF6 son los mejores debido a que el gas hexafluoruro de azufre es un excelente aislante y extingue el arco muy rápidamente. Sin embargo, los interruptores automáticos de vacío prácticamente no requieren mantenimiento y son ecológicos. Con la llegada de las tecnologías modernas, surgieron sistemas digitales para supervisar los interruptores de alta tensión y ofrecer diagnósticos en tiempo real y métodos de mantenimiento predictivo.

El procedimiento de prueba para determinar los estándares de seguridad y rendimiento de los interruptores automáticos de alta tensión se rige tradicionalmente por normas industriales como la IEC y el IEEE. Las pruebas ayudan a evaluar parámetros considerados críticos para el funcionamiento correcto y la fiabilidad de los sistemas de distribución eléctrica, como la rigidez dieléctrica, la resistencia de contacto y los tiempos de operación. Al combinarse en su funcionamiento, los interruptores automáticos de alta tensión son elementos clave en los esquemas de protección de grandes redes eléctricas, centrales eléctricas industriales e infraestructuras.

Los interruptores automáticos han sido la base fundamental de la operación y el diseño de los sistemas eléctricos contemporáneos, proporcionando un servicio eléctrico continuo a los consumidores, a la vez que protegen a los equipos y al personal. Con la creciente complejidad de la red y la integración de fuentes de energía renovables, los interruptores automáticos han evolucionado en sofisticación y ahora están equipados con funciones avanzadas de protección y automatización, además del aislamiento de fallas convencional. Los interruptores automáticos inteligentes modernos, equipados con relés basados ​​en microprocesadores, son capaces de monitorear las corrientes de carga, analizar patrones de fallas y comunicarse con los sistemas de control de supervisión para optimizar el rendimiento de la red.

Con la llegada de nuevos materiales, la ingeniería de interruptores automáticos de alta tensión ha mejorado en términos de eficiencia y sostenibilidad ambiental, utilizando materiales alternativos como alternativas sin SF₆ o tecnología de vacío. Estos dispositivos se han desarrollado para manejar tensiones de hasta 800 kV en algunos casos, lo que permite una infraestructura robusta para soportar redes eléctricas en megaciudades, redes interconectadas y sistemas de generación descentralizados.

Es a través de esta evolución que se ponen de relieve los avances en la toma de decisiones sobre resistencia, eficiencia e interfaz en el desarrollo de redes inteligentes, lo que representa una ventaja indiscutiblemente potente en la confiabilidad y sostenibilidad energética global.

Los interruptores automáticos de alta tensión difieren en cuanto al medio de interrupción principal utilizado, lo que influye en su rendimiento, fiabilidad e idoneidad para una aplicación específica. Algunos de los tipos más comunes en los sistemas eléctricos actuales son:

Los interruptores automáticos de alta tensión de cada tipo presentan características y ventajas únicas para aplicaciones específicas. Los criterios de selección dependen de los niveles de tensión, las condiciones climáticas y la rentabilidad del mantenimiento, entre otros factores, para que la tecnología cumpla con los objetivos operativos.

Existen diversas pruebas para interruptores automáticos de alta tensión que verifican su fiabilidad, seguridad operativa y conformidad con las normas industriales. Su rendimiento puede evaluarse mediante diversos métodos: detección de fallos, especificaciones de los manuales de operación o condiciones particulares. Estas pruebas se dividen básicamente en pruebas mecánicas, de resistencia de contacto, de aislamiento y dinámicas.

Los operadores utilizan estas técnicas de prueba para garantizar el rendimiento de los interruptores automáticos de alta tensión y prolongar su vida útil. Mediante la instalación de estas herramientas de diagnóstico y sistemas de monitoreo, se pueden detectar posibles fallas antes de que se agraven, reduciendo el tiempo de inactividad y los costos de mantenimiento, y mejorando así la confiabilidad de la red eléctrica.

Como comprobaciones cruciales del aislamiento eléctrico y el funcionamiento de la maquinaria bajo alta tensión, las pruebas de tensión garantizan que los materiales aislantes y todos los componentes del circuito puedan soportar las tensiones eléctricas que puedan aplicarse durante el servicio. Los principales tipos de pruebas de tensión que se realizan en sistemas de alta tensión son las pruebas de resistencia dieléctrica. descargo parcial pruebas y pruebas de voltaje de impulso.

La detección temprana de fallas de aislamiento mediante pruebas de voltaje regulares actúa como catalizador para extender la vida útil de los equipos y protegerlos de fallas totales en sistemas de alto voltaje.

Las pruebas de resistencia de contacto son una herramienta de diagnóstico esencial para evaluar la integridad y el rendimiento de las conexiones eléctricas, que incluyen esencialmente interruptores automáticos, seccionadores y uniones de barras. Un aumento de la resistencia podría deberse a contaminación, oxidación o incluso desgaste; en otras palabras, cualquier resistencia debida a sustancias en la interfaz de contacto perjudica el funcionamiento, ya que causa pérdidas de energía o sobrecalentamiento.

Con instrumentos de medición modernos, la técnica se prueba con alta precisión, utilizando corrientes CC de aproximadamente 50 a 200 amperios para descomponer los contaminantes de la superficie y así realizar mediciones precisas.

Normalmente, las pruebas de resistencia de contacto se realizan periódicamente de acuerdo con normas como IEC 62271 y ANSI C37, lo que garantiza el mantenimiento y el funcionamiento óptimo de los sistemas. Los puntos de alta resistencia, una vez detectados y reparados, contribuyen a la reducción del tiempo de inactividad, la prevención de fallos y la prolongación de la vida útil del equipo.

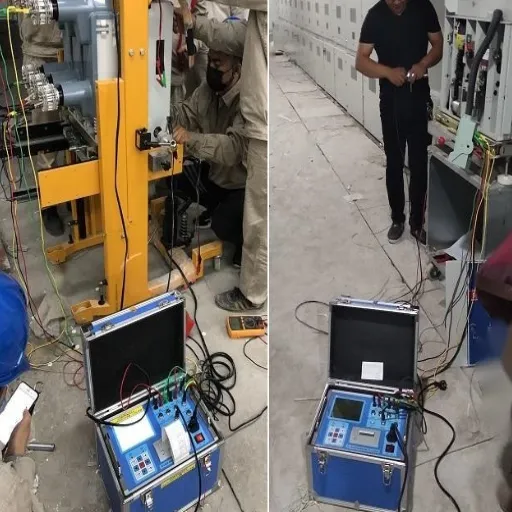

La selección de equipos de prueba para el mantenimiento y diagnóstico de interruptores es fundamental para garantizar la precisión, la fiabilidad y la seguridad del operador. A continuación, se enumeran las principales categorías de equipos de prueba para la prueba completa de interruptores:

1. Prueba de inyección primaria Sets:  Estos sistemas de inyección simulan las condiciones de operación inyectando una alta corriente en el circuito primario del interruptor. Estos sistemas comprueban si el interruptor debe conducir la corriente de falla bajo carga y activar sus mecanismos de disparo. Al ser una prueba esencial para interruptores de alta tensión, incluso pequeñas desviaciones en el rendimiento pueden tener consecuencias adversas.
2. Probadores de resistencia de contacto: Un comprobador de resistencia se utiliza para medir correctamente la resistencia en los contactos de los interruptores. Los instrumentos operan con corrientes de prueba altas, generalmente entre 50 A y 600 A, para detectar cualquier resistencia anormalmente alta en los puntos de contacto que pudiera causar calentamiento, pérdidas de potencia o fallos. Generalmente, se utilizan microohmímetros para medir este nivel de resistencia de contacto, por lo que los interruptores se clasifican según las normas.
3. Analizadores de tiempo y movimiento: Se utilizan sistemas precisos de temporización y movimiento para monitorear y medir con precisión los tiempos de apertura y cierre de los interruptores. Los analizadores detectan cualquier anomalía que se produzca durante el funcionamiento, lo que podría indicar un retraso mecánico o una desalineación. Estos diagnósticos son esenciales para prevenir la formación de arcos eléctricos causados ​​por un cierre de los contactos ligeramente más prolongado de lo habitual, que podría comprometer la integridad del sistema.
4. Pruebas de resistencia de aislamiento: También conocidos como megóhmetros, los comprobadores de resistencia de aislamiento miden la calidad del aislamiento eléctrico en interruptores y cableado. Las pruebas de alta tensión, generalmente realizadas entre 500 V y aproximadamente 15 kV, se realizan para garantizar que el aislamiento resista las tensiones aplicadas y factores ambientales como la humedad y las variaciones de temperatura.
5. Analizadores de circuitos dinámicos: Se trata de sistemas avanzados que combinan análisis de resistencia al contacto, temporización y movimiento en una única plataforma, lo que proporciona una visión integral del rendimiento del interruptor. Se aplica principalmente a sistemas eléctricos complejos, donde es necesaria la coordinación precisa de todos los elementos eléctricos.
6. Descargo parcial Detectores: Dado que la actividad de descarga parcial constituye uno de los indicadores principales de la evaluación del aislamiento interno, especialmente para interruptores antiguos, los detectores localizan sitios de descarga específicos y ofrecen un diagnóstico no invasivo altamente beneficioso capaz de prevenir fallas catastróficas.

Para configurar un sistema de prueba, los componentes deben integrarse y calibrarse con gran precisión. Algunos dispositivos avanzados de diagnóstico y evaluación de condición que deberían contribuir a la construcción de un sistema eficaz son los microohmímetros, los analizadores de interruptores y las cámaras termográficas. Toda la instrumentación debe cumplir con las normas industriales aceptadas, como ANSI/IEEE e IEC, para que los resultados se consideren fiables y consistentes.

La compatibilidad con software que ejecuta scripts de pruebas automatizados, sin duda, reducirá el error humano y mejorará el rendimiento a lo largo del tiempo.

Las técnicas de puesta a tierra deben aplicarse en todos los casos por motivos de seguridad y para garantizar la correcta prueba de cualquier sistema eléctrico o de alta tensión. Las fallas causadas por una puesta a tierra defectuosa pueden resultar en una transformación de los riesgos, desde cortocircuitos y descargas eléctricas hasta el peligro de sobretensiones que dañen equipos sensibles o causen interferencias electromagnéticas.

• Inspecciones visuales Detectará corrosión o desgaste en cualquier componente de conexión a tierra
• Prueba de resistencia de tierra con pinza garantiza un rendimiento óptimo durante todo su ciclo de vida
• Prueba de caída de potencial Proporciona una evaluación integral del sistema terrestre
• Capacidad de corriente de falla Debe diseñarse y mantenerse sin ninguna degradación.

La inspección y el mantenimiento regulares son esenciales para preservar la integridad operativa. Además, es necesario que los sistemas de puesta a tierra estén diseñados y mantenidos para soportar la corriente de falla más importante sin degradación, a fin de cumplir con las normas operativas y de seguridad.

Se deben minimizar las interrupciones en las actividades operativas, sin comprometer la fiabilidad del sistema eléctrico. Por lo tanto, los programas de pruebas de los interruptores automáticos deben cumplir con esto. La organización debe analizar sus ciclos operativos en detalle para identificar los momentos de baja demanda. Las pruebas realizadas durante las ventanas de mantenimiento planificadas o fuera del horario laboral tienen menos probabilidades de obstruir los procesos críticos. De ser necesario, se podrían utilizar métodos avanzados de mantenimiento predictivo, como la termografía y el análisis de vibraciones, para aislar posibles puntos de fallo antes de una prueba, lo que permite intervenciones específicas.

Un informe de prueba completo es un documento esencial para evaluar el rendimiento del interruptor y la fiabilidad del sistema. Debe registrar adecuadamente todos los parámetros de prueba relevantes para la prueba en cuestión, como la fecha, la identificación del equipo, la metodología y los resultados del procedimiento seguido. Los parámetros que se miden y presentan en tablas incluyen la resistencia de aislamiento, la resistencia de contacto y el tiempo de disparo para facilitar la comparación con las normas y valores establecidos previamente.

El uso de herramientas de software modernas para la captura y el análisis de datos sin duda aumentará la precisión de los informes. Esta automatización puede reducir el error humano y agilizar el proceso de generación. Otra información, como las tendencias y las tablas, aumenta la capacidad de detectar anomalías o el deterioro del dispositivo que se mide. Para maximizar su valor, los informes deben cumplir con los estándares de la industria y las normativas para garantizar la transparencia y el cumplimiento normativo. Los informes de prueba generados correctamente ayudarán a concluir y respaldar las intervenciones destinadas a prevenir o mejorar el sistema.

Un programa de mantenimiento integral puede garantizar una mayor confiabilidad de los sistemas a lo largo del tiempo. En el contexto actual del mantenimiento, se prioriza el mantenimiento predictivo y preventivo, que incluye la monitorización y el análisis basados ​​en sensores. Mediante la recopilación de datos en tiempo real, las organizaciones pueden observar tendencias de rendimiento o detectar señales tempranas de fallas.

Ejemplos de mantenimiento incluyen la observación de cambios en los patrones de vibración, temperatura o consumo de energía, que pueden servir como alertas sobre el estado de la maquinaria o la infraestructura. Un marco integral permite actuar a tiempo para evitar paradas imprevistas y prolongar la vida útil de los componentes críticos. El sistema debería funcionar junto con inspecciones o calibraciones periódicas para garantizar que siempre cumpla con los parámetros especificados, reduciendo así los riesgos y maximizando la eficiencia.

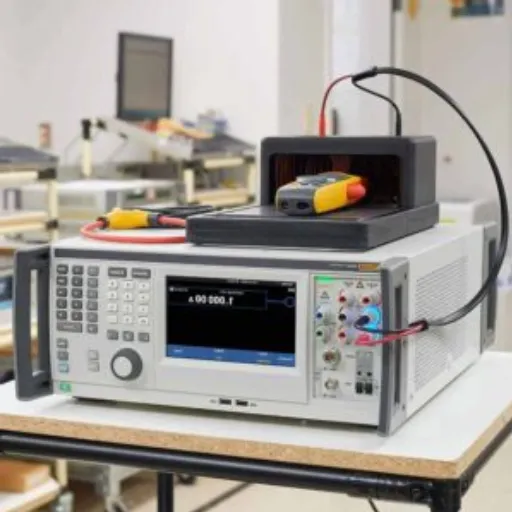

Al describir las pruebas comunes de alto voltaje, diría que un factor importante es intentar obtener una medición precisa debido a la interferencia ambiental. Factores externos impredecibles, como un aumento repentino de la humedad a las dos de la tarde, un cambio de temperatura en la habitación o la presencia de interferencias electromagnéticas fuera del laboratorio, pueden arrojar resultados sospechosos. A continuación, explicaré cómo nos encargamos de esto: control ambiental y apantallamiento.

Finalmente, el verdadero desafío técnico radica en diagnosticar las fallas de un sistema eléctrico antiguo y su complejidad. Muchos sistemas antiguos carecerían de documentación o esquemas adecuados, lo que imposibilitaría realizar un análisis exhaustivo para evaluar su estado. Por lo tanto, utilizaría herramientas de diagnóstico de alto nivel, como mediciones de descargas parciales y reflectometría en el dominio del tiempo, para analizar a fondo los dispositivos e identificar la verdadera causa del problema. Estas técnicas avanzadas, combinadas con un procedimiento de prueba muy sistemático, localizan metódicamente las fallas y, por lo tanto, mejoran la confiabilidad y reducen el tiempo de inactividad.

La seguridad es primordial en un entorno de alto voltaje y requiere el cumplimiento de protocolos estrictos. Sigo los códigos estándar de la industria, como el IEEE y la IEC, para reducir los riesgos que representan los equipos de alto voltaje. Los dispositivos de prueba deben estar libres de errores de calibración y bien aislados; se debe utilizar EPI, incluyendo guantes con clasificación eléctrica, pantallas faciales y ropa ignífuga, para garantizar la seguridad de todos los participantes en las pruebas. Las áreas de trabajo se acordonan con señales de advertencia y barreras, lo que impide que personas ajenas a la prueba se acerquen.

Antes de realizar pruebas de alta tensión, realizo una evaluación completa de riesgos para identificar peligros y aplicar controles. Se deben utilizar equipos de prueba con conexión a tierra y métodos de prueba sin contacto, desde la comprobación de circuitos para asegurar que estén desenergizados antes del contacto hasta la conexión de instrumentos. Los instrumentos de prueba remotos ayudan a los operadores a mantener una distancia segura de las piezas energizadas durante las pruebas. La configuración incluye sistemas de monitorización en tiempo real que proporcionan información continua en caso de detectar anomalías durante las pruebas y detienen inmediatamente la operación si surge una falla.

Los avances más destacados surgen cuando se piensa en el futuro de las tecnologías de prueba de interruptores, impulsados ​​por la creciente complejidad de las redes eléctricas y la necesidad sin precedentes de que las aplicaciones de alta demanda sean fiables. Una de las tendencias más significativas es la integración de la IA y el aprendizaje automático en los sistemas de diagnóstico. Estos sistemas analizan los datos de prueba en tiempo real, lo que les permite informar resultados inmediatos sobre la erosión deficiente de los contactos o los mecanismos de disparo inadecuados. Por otro lado, el modelado de mantenimiento predictivo basado en IA se vuelve un poco más sofisticado, permitiendo predecir fallos antes de que ocurran, reduciendo así los tiempos de inactividad inesperados y, en última instancia, mejorando la fiabilidad de los sistemas eléctricos.

Otra área potencial de innovación incluye los equipos de prueba portátiles y digitales. Los analizadores de interruptores modernos están diseñados para ofrecer portabilidad sin comprometer la precisión del diagnóstico. Suelen incorporar complementos avanzados como el almacenamiento en la nube de los resultados de las pruebas, opciones de conectividad avanzadas e interfaces intuitivas para facilitar su uso en campo. Estas mejoras hacen que las pruebas sean más adaptables y, por extensión, simplifican el cumplimiento de las normas para los técnicos de pruebas. De este modo, puedo realizar diagnósticos con estas tecnologías rápidamente, incluso en lugares con espacio y recursos limitados, garantizando así el funcionamiento ininterrumpido de infraestructuras vitales.

Un factor externo también se refiere a las cuestiones ecológicas que afectan a las pruebas de interruptores. En aras de la sostenibilidad global, se está prestando mayor atención al desarrollo de tecnologías de prueba para interruptores ecológicos, posiblemente utilizando vacío o gas CO₂ en lugar de gas SF₂. Según los nuevos protocolos en desarrollo, las soluciones alternativas deben someterse a pruebas para cumplir con las directivas ambientales y los criterios de rendimiento. Gracias a estas tecnologías y procesos avanzados, estoy en mejor posición para afrontar los nuevos desafíos técnicos del sector energético, garantizando al mismo tiempo un entorno más verde y un futuro sostenible.
