Capire il test di tenuta alla tensione: una guida completa

La prova di tenuta alla tensione, o prova di tenuta dielettrica, è uno dei tanti test effettuati per garantire la sicurezza di un'apparecchiatura elettrica. Viene eseguita per determinare l'efficacia dell'isolamento di un dispositivo/sistema applicandovi alta tensione. Questi scenari possono verificarsi quotidianamente nel lavoro sul campo di qualsiasi ingegnere elettrico, tecnico o appaltatore addetto al controllo qualità, che deve sapere come eseguire questo test per evitare guasti alle apparecchiature e lesioni personali. Questa guida illustra i principi, le metodologie e le applicazioni della prova di tenuta alla tensione, descrivendone nel dettaglio l'importanza vitale. Un argomento che tratteremo include i criteri relativi ai diversi tipi di test e alle apparecchiature, nonché come misurare correttamente i risultati. Se desiderate saperne di più e migliorare i protocolli che avete implementato, questo materiale è pensato per voi, una lettura interessante. Le procedure per questo test sono vaste, quindi considerare tutti i fattori contribuisce a ottenere risultati accurati.

Che cosa è un test di tenuta alla tensione?

Le prove di resistenza alla tensione (chiamate anche prove di rigidità dielettrica) sono fondamentali per valutare l'isolamento elettrico di un dispositivo o sistema. Queste prove vengono eseguite per verificare l'isolamento del dispositivo sotto stress dielettrico ad alta tensione. Le prove di tensione dielettrica valutano la capacità delle apparecchiature elettriche di funzionare senza malfunzionamenti o guasti in circostanze normali o anomale. Pertanto, svolgono funzioni di controllo qualità e verifica della manutenzione nei settori dell'alta tensione.

Definizione di prova di tensione di tenuta

La ragione più rilevante per testare l'isolamento è l'utilizzo di tensioni elevate per misurare diverse energie elettriche su superfici resistenti e determinarne le proprietà isolanti. I test di isolamento contribuiscono a garantire che il rivestimento protettivo non si rompa nel tempo, non subisca microcrisi o non si contamini. Questo tipo di approccio allo stress durante l'analisi dei sistemi contribuisce a garantire la conformità agli standard di sicurezza previsti dalle normative IEC, UL o IEEE, che stabiliscono rigorosamente i test delle apparecchiature di protezione e la sicurezza dell'utente.

Settori voluminosi come l'elettronica di consumo, i dispositivi medicali, i sistemi aerospaziali e persino le apparecchiature di distribuzione di energia utilizzano le moderne applicazioni dei test di resistenza alla tensione. Inoltre, nei sistemi di alimentazione ad alta tensione, i test vengono eseguiti su componenti come trasformatori, interruttori automatici e isolatori, in modo che non subiscano guasti catastrofici durante il funzionamento. L'utilizzo di sistemi di monitoraggio precisi per la corrente di dispersione, i livelli di tensione e altri sistemi di automazione che forniscono criteri di superamento/fallimento tende a migliorare l'affidabilità dei sistemi e la loro capacità di operare in condizioni difficili. Gli strumenti di ispezione e la loro accuratezza sono in costante aumento. Le tecnologie di collaudo avanzate forniscono apparecchiature che migliorano il monitoraggio dei livelli di corrente e tensione e i test di superamento/fallimento.

Importanza della rigidità dielettrica

I componenti elettrici vengono sottoposti a un test di agilità per i sistemi di isolamento e sono numerosi i parametri da considerare. Uno di questi include la rottura del campo elettrico. Inversamente proporzionale alla capacità di lavoro di un materiale, una maggiore rigidità dielettrica riduce il rischio di guasti alle apparecchiature, interruzioni di corrente o qualsiasi altro rischio per la sicurezza che le apparecchiature possano causare. Questo criterio rafforza le misure di sicurezza necessarie sui sistemi ad alta tensione, aumentandone l'affidabilità complessiva.

L'invenzione di compositi epossidici dielettrici e ceramiche avanzate è stata resa possibile dal progresso e dallo sviluppo di apparecchiature di prova più precise negli ultimi anni. Questi materiali sono ora utilizzati su larga scala in apparecchiature come quadri elettrici, trasformatori ad alta tensione e isolanti elettrici. Recenti ricerche sui materiali hanno rivelato che il polietilene reticolato, noto anche come XLPE, possiede una super rigidità dielettrica di 30 kV/mm, necessaria nei moderni sistemi elettrici ad alta tensione.

Inoltre, la misurazione di precisione delle scariche di rigidità dielettrica è notevolmente avanzata con l'introduzione della carica PDIV (scarico parziale metriche relative alla tensione di innesco e alla resistenza di rottura superficiale. Questo è importante per determinare le capacità dei materiali non solo in condizioni standard di fabbrica, ma anche con stress simulati di temperatura e umidità. Il mantenimento di livelli di rigidità dielettrica adeguati consente ai sistemi elettrici di funzionare con la massima efficienza, nel rispetto degli standard di sicurezza sia nelle apparecchiature industriali che in quelle di consumo.

Applicazioni del test di tenuta dielettrica

L'esecuzione del test di tenuta dielettrica è una delle diverse misure di controllo qualità praticate nel particolare campo dell'ingegneria elettronica, indipendentemente dal settore, per garantire che i prodotti e i componenti elettrici siano sicuri e funzionali. Questi dati e casi d'uso ne evidenziano l'importanza.

1. Validazione dell'isolamento elettrico

Il test verifica se cablaggi, cavi, fili e componenti elettrici presentano guasti di isolamento a determinati livelli di alta tensione. Ad esempio, i cablaggi a bassa tensione hanno i loro test di tenuta a 1,000 volt, mentre le applicazioni ad alta tensione possono superare i livelli di prova di 10,000 volt a seconda degli standard applicativi.

2. Conformità alle norme di sicurezza

Tutte le apparecchiature elettriche sono soggette a test di tenuta dielettrica secondo UL, IEC e ISO, poiché gli standard impongono ai dispositivi in ​​prova (DUT) di rispettare i requisiti di sicurezza di isolamento entro i limiti operativi. Ad esempio, la norma IEC 60601 vieta i test ad alta tensione sui dispositivi medici a causa di potenziali correnti di dispersione, poiché esporrebbe e comprometterebbe la sicurezza del paziente.

3. Test di longevità del prodotto

La simulazione di determinate condizioni elevate fornisce una migliore comprensione dell'affidabilità a lungo termine dei componenti a resistenza estrema. Gli studi dimostrano che i test di tenuta dielettrica aiutano a bypassare i punti di guasto dei materiali. Questo è particolarmente importante per prodotti industriali come quadri elettrici e trasformatori, poiché i test contribuiscono a eliminare quasi il 30% dei potenziali guasti sul campo.

4. Verifica dello stress ambientale

Il test di tenuta dielettrica viene utilizzato anche per valutare fattori ambientali come umidità, escursioni termiche o esposizione a gas corrosivi. Ad esempio, osservando il veicolo dalla prospettiva di un'auto. Il test di tenuta dielettrica viene eseguito per confermare le prestazioni dei sistemi elettrici dei veicoli in un intervallo di temperatura compreso tra -40 °C e 125 °C.

5. Prevenzione dell'arco elettrico

Il test è in grado di individuare eventuali difetti di materiale o di progettazione che possono causare archi elettrici e danni alle apparecchiature. Questo è importante per i sistemi aerospaziali e aeromobili elettrici ad alta richiesta, poiché sono soggetti a rigorosi standard di sicurezza.

Nel caso dei test di tenuta dielettrica, la conformità e la stabilità operativa non sono gli unici obiettivi; i test aiutano anche a prevedere ed eliminare guasti nel sistema elettrico. Queste numerose applicazioni delineano il potenziale di mitigazione dei guasti nei sistemi elettrici.

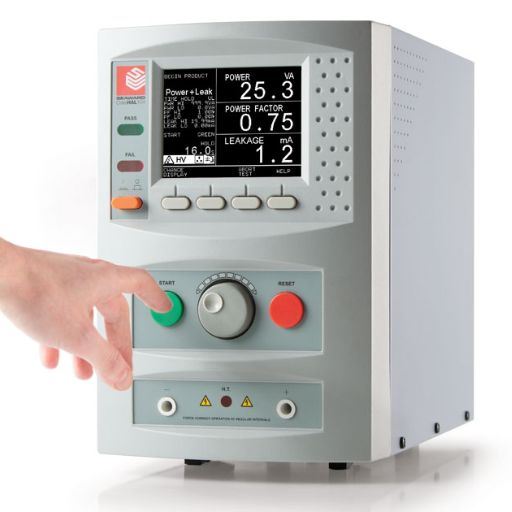

Quali sono i requisiti per un test di tensione?

Per effettuare un test di tensione sono necessari i seguenti prerequisiti:

1. Utilizzare come apparecchiatura di prova uno strumento di prova ad alta tensione calibrato e certificato in grado di fornire la tensione di prova richiesta con precisione controllata.

2. Assicurarsi di seguire gli standard IEC, UL o MIL per determinare la tensione appropriata nel test.

3. Per la durata del test, rispettare il quadro normativo, che va da un secondo a un minuto.

4. Protocolli di sicurezza: utilizzare procedure di sicurezza quali DPI, messa a terra e barriere di isolamento elettrico per salvaguardare gli operatori dai rischi elettrici.

5. Condizioni ambientali: mantenere un ambiente di lavoro definito, privo di umidità eccessiva, temperature estreme o contaminazione per test accurati.

6. Documentazione: per la tracciabilità è necessario conservare un rapporto di conformità documentato e completo, contenente tutte le condizioni dei test, i risultati e le modifiche non standard.

Seguire queste linee guida essenziali garantisce precisione e sicurezza durante un test di tensione, utilizzando attrezzature, personale e controlli di processo adeguati.

Comprensione delle specifiche della tensione di prova

Il rispetto dei limiti di tensione di prova è fondamentale per la valutazione dei sistemi elettrici, con particolare attenzione all'affidabilità e alla sicurezza. Queste specifiche stabiliscono il valore limite, il tempo e il tipo di segnale utilizzato durante le procedure di prova. Solitamente, le condizioni di utilizzo dell'apparecchiatura determinano questi parametri e vengono prese in considerazione anche le normative uniformi di alcuni settori come IEEE, IEC o UL.

Il valore della tensione di prova è espresso in volt o kilovolt. È determinato dalla classe di isolamento dell'apparecchiatura, dalla tensione di progetto e dalla configurazione del sistema. Tensioni di prova conservative possono superare i valori consentiti e sollecitare eccessivamente l'isolamento, mentre livelli eccessivamente permissivi non rivelano difetti latenti. Inoltre, il numero di test, solitamente in secondi o minuti, è programmato per simulare condizioni operative realistiche senza causare danni termici eccessivi al sistema.

Come parte dei requisiti di prova, è possibile caratterizzare una forma d'onda di tensione come CA sinusoidale o CC. Durante i test di tensione CA, si riscontra spesso il rilevamento di debolezze di isolamento dovute a scariche parziali indotte dalla CA. Al contrario, l'inclusione delle correnti di dispersione come guasto di isolamento viene identificata durante i test in CC. L'interpretazione accurata di questi parametri aiuta a determinare potenziali guasti e a diagnosticare i problemi, prolungando così la durata di vita dell'apparecchiatura. Inoltre, il rispetto rigoroso dei requisiti di qualità eviterà potenziali malfunzionamenti dell'apparecchiatura.

Il rispetto di requisiti di ispezione definiti per la misurazione delle tensioni di prova e l'impiego di procedure di misurazione precise consentono a un tecnico di effettuare valutazioni di conformità riguardanti l'affidabilità dell'apparecchiatura e, allo stesso tempo, di osservare rigorosi requisiti di sicurezza.

Norme di sicurezza e sicurezza elettrica

La prevenzione di incidenti, la sicurezza operativa e la protezione del personale e delle apparecchiature sono tutte ragioni che giustificano la conformità agli standard di sicurezza stabiliti. L'installazione e la procedura operativa di un impianto elettrico devono essere eseguite nel rispetto di requisiti stabiliti come il National Electrical Code (NEC) o gli standard IEC. Questi sistemi garantiscono inoltre l'adozione di misure di ampia portata che riguardano la messa a terra, l'isolamento e la protezione da sovracorrenti, scosse elettriche, archi elettrici e danni alle apparecchiature.

Le innovazioni più innovative, come gli interruttori differenziali (GFCI) e gli AFCI, hanno apportato miglioramenti significativi alla sicurezza, monitorando potenziali minacce e interrompendo l'alimentazione prima che si verifichino condizioni sfavorevoli. Il rilevamento di punti caldi tramite termografia e le nuove tecniche di misurazione della resistenza di isolamento sono fondamentali per la conformità ai requisiti normativi e per il raggiungimento e la dimostrazione della conformità normativa. Pertanto, i professionisti che operano nel settore dovrebbero tenersi aggiornati sull'evoluzione dei requisiti di conformità e sulle nuove normative derivanti dalle nuove tecnologie sviluppate, al fine di garantire livelli ottimali di sicurezza e affidabilità negli ambienti elettromagnetici.

Determinazione della configurazione del sistema di test

La configurazione ottimale del sistema di test può essere definita analizzando diversi parametri tecnici; tuttavia, l'accuratezza e l'affidabilità di tutti i test saranno influenzate dalla scelta dello standard di misura. L'identificazione di un sistema di partenza avviene determinando gli obiettivi desiderati di un'applicazione, come l'ambiente in cui si troverà, l'intervallo di tensione, la capacità di corrente e persino la frequenza. La progettazione del sistema inizia con i generatori di segnale, gli strumenti di misura e i dispositivi di monitoraggio da utilizzare e la selezione deve garantire che questi componenti soddisfino i requisiti per eliminare le possibilità di errore.

Inoltre, in linea con i requisiti contemporanei, la facilità di integrazione di un sistema in framework di automazione e moderni sistemi di acquisizione dati è fondamentale per flussi di lavoro semplificati e analisi accurate. I design modulari e scalabili tendono a essere i più ricercati, poiché sono più facili da adattare a diversi scenari di test, anziché richiedere costose revisioni del sistema. Altrettanto importanti sono la gestione termica e la regolazione della potenza; una gestione impropria durante i test può causare malfunzionamenti delle apparecchiature o imprecisioni nelle misurazioni.

Infine, ma non meno importante, i requisiti di settore IEC o IEEE, o ISO e requisiti simili devono essere rigorosamente rispettati durante la progettazione e l'implementazione del sistema. Seguire questi principi consente di soddisfare requisiti trasversali e di fornire operazioni di test affidabili.

Come si esegue un test di tensione di tenuta?

Un test di tensione di tenuta viene eseguito applicando alta tensione a un dispositivo o a un sistema per verificarne il corretto isolamento e le condizioni operative di sicurezza. I passaggi della procedura sono descritti di seguito:

1. Preparazione: Rimuovere qualsiasi collegamento elettrico al dispositivo e, se necessario, assicurarsi di avere una corretta messa a terra. La configurazione deve essere conforme agli standard pertinenti.
2. Applicazione della tensione: Applicare la tensione di prova designata all'isolamento del dispositivo per un periodo di tempo prestabilito utilizzando un'apparecchiatura di prova ad alta tensione. Per ciascun dispositivo, la tensione testata è la sua tensione operativa moltiplicata per un certo fattore per garantire condizioni di prova estreme.
3. Osservazione: Mentre l'isolamento è sotto tensione di prova, prestare attenzione a eventuali indicatori di guasto, come guasti all'isolamento, archi elettrici successivi o dispersioni di corrente eccessive. Il dispositivo supera il test se mantiene l'integrità dell'isolamento senza guasti per tutta la durata del test.
4. Valutazione post-test: Dopo aver completato il test, ripristinare le impostazioni di base della macchina, verificare la presenza di parti allentate e annotare le osservazioni attorno al dispositivo per le procedure di verifica, conformità e test.

Per garantire la sicurezza delle apparecchiature sul campo vengono eseguiti test di protezione e di tensione di tenuta.

Attrezzatura necessaria per il test Hipot

Per eseguire un file test di ipertrofia in modo efficace, devono essere disponibili le seguenti attrezzature e devono essere rispettati tutti i protocolli di conformità necessari.

1. Tester di ipertensione: Un dispositivo di prova in grado di misurare e applicare una tensione di prova a un dispositivo elettrico in prova, monitorando al contempo la quantità di corrente di dispersione che scorre attraverso la sua struttura. L'accuratezza delle letture deve essere affidabile.
2. Sonde e cavi di provaQuesti dispositivi devono avere una struttura isolante eccezionale, come definito dalle norme, sufficientemente ampia da sopportare la tensione di prova applicata. Questi dispositivi devono avere una resistenza superiore ai limiti massimi di tensione applicati durante le prove.
3. Attrezzature per la messa a terra: Questi strumenti, come descritto nelle norme, devono comprendere barre o morsetti di messa a terra che consentano in modo sicuro lo scarico della tensione in eccesso durante e dopo le misurazioni, per evitare il rischio di scosse elettriche per le persone coinvolte.
4. Involucri protettivi: Nei reparti di isolamento ad alta tensione, utilizzare schermi, tappetini e barriere isolanti. Ciò impedirà al personale di accedere involontariamente all'area di prova.
5. Sistema di acquisizione dati: I sistemi registrabili che monitorano la corrente di dispersione, i livelli di tensione e la durata dei test sono estremamente utili per la documentazione e l'analisi di conformità. Tali sistemi facilitano la valutazione e garantiscono la fornitura delle prove necessarie.

L'integrazione di questi elementi consente di eseguire con precisione il test di resistenza e garantisce che il dispositivo elettrico testato manterrà la sua affidabilità operativa e la sua sicurezza per un periodo di tempo prolungato.

Fasi coinvolte nell'esecuzione di un test ad alto potenziale

1. Preparazione e controlli di sicurezza

Prima di iniziare il test, verificare che l'ambiente di prova sia predisposto e dotato di misure di sicurezza adeguate. Ciò include la verifica che l'elemento in prova sia completamente spento, scollegato e isolato da qualsiasi sistema adiacente. Esaminare l'area per verificare la presenza di danni, polvere o umidità che potrebbero compromettere il test. Eventuali strutture di messa a terra e isolamento devono essere ispezionate per ridurre il rischio di correnti impreviste durante i test.

2. Calibrazione dell'attrezzatura

Assicurarsi di utilizzare misuratori di tensione correttamente calibrati, in modo che, ai fini di questo test e in particolare durante i processi di misurazione della corrente, la loro tensione in uscita sia precisa. Come noto, tutti i dispositivi devono essere accuratamente calibrati in conformità con le normative legali e interne aziendali per evitare discrepanze, garantire l'affidabilità durante molteplici esami e produrre risultati affidabili.

3. Collegamento dei cavi di prova

Collegare il cavo ad alta tensione alle parti conduttive, specializzate e in grado di svolgere il lavoro dell'apparecchiatura in prova. Allo stesso tempo, collegare il cavo di ritorno o di terra all'alloggiamento con messa a terra dell'unità o a un'altra porta contrassegnata a tale scopo. Collegamenti solidi sono essenziali affinché i test producano risultati validi e anche per evitare ritorni di fiamma o flussi di corrente così costanti, ma che potrebbero oscillare, interferindo con il calcolo.

4. Aumento della tensione

Utilizzare il tester di potenza per applicare la tensione di prova in modo incrementale. L'aumento graduale della potenza protegge l'apparecchiatura da improvvisi stress dielettrici e garantisce che eventuali punti deboli nell'isolamento vengano rivelati gradualmente, anziché causare guasti catastrofici immediati. La fase di rampa di aumento contribuisce notevolmente a garantire una compressione uniforme in tutto il dielettrico.

5. Tempo di mantenimento alla tensione di prova

Il mantenimento della tensione di alta tensione (hipot) per la durata prevista, che coincide con i parametri di riferimento del settore o i requisiti del prodotto, verrà mantenuto una volta raggiunta la tensione di prova richiesta. In questa fase, gli addetti alla prova di alta tensione monitorano la corrente di dispersione per verificare che rientri nei limiti accettabili. Gli obiettivi del test definiscono il tempo di mantenimento, che tecnicamente può variare in media da pochi secondi a un minuto.

6. Valutazione della corrente di dispersione

Per tutta la durata del test, il monitoraggio della corrente di dispersione è fondamentale. Una corrente eccessiva indica la possibilità di un guasto o di un deterioramento dell'isolamento. Grazie alla presenza di tester di isolamento programmabili intelligenti, questi moderni dispositivi consentono di impostare allarmi per determinate soglie, come la corrente di dispersione, migliorando così il rilevamento istantaneo dei guasti.

7. Rampa di riduzione della tensione

Per evitare danni al sistema di isolamento, la tensione di picco deve essere ridotta gradualmente. Questo passaggio è essenziale per garantire il ritorno in sicurezza dell'apparecchiatura alla condizione di riposo.

8. Ispezione post-test

L'apparecchiatura deve essere ispezionata per rilevare eventuali segni di danni all'isolamento superficiale, tracce di carbonio o altre forme di guasto dielettrico. È necessario annotare tali scostamenti dalla norma prevista e avviare azioni correttive per garantire l'affidabilità dell'apparecchiatura.

9. Documentazione dei dati di prova

Come per qualsiasi ispezione, è necessario registrare i parametri importanti, come la tensione di prova, i valori e i livelli della corrente di dispersione, il tempo di mantenimento e i risultati dell'ispezione. Queste informazioni diventano cruciali per i controlli di conformità, il controllo qualità e gli interventi di manutenzione. I sistemi di acquisizione dati possono semplificare questo compito automatizzando le attività manuali soggette a errori.

Rispettando queste procedure, i test ad alto potenziale confermano l'integrità dell'isolamento elettrico e l'affidabilità delle apparecchiature, mantenendo al contempo i protocolli di sicurezza.

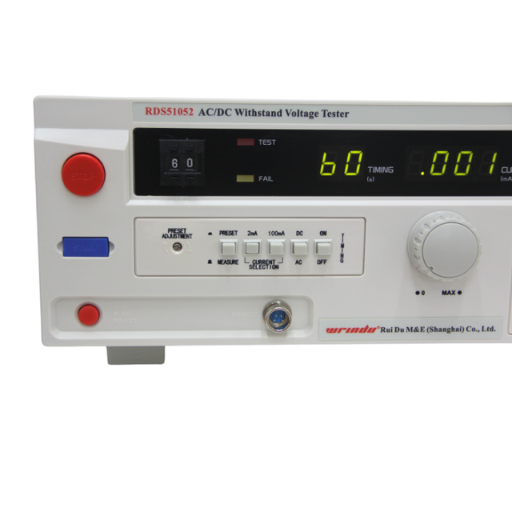

Quali sono i problemi più comuni riscontrati durante un test di tenuta alla tensione?

I problemi più comuni riscontrati durante una prova di tenuta alla tensione sono i guasti di isolamento, che si verificano quando la tensione supera i limiti di isolamento, e i guasti di messa a terra dell'apparecchiatura. Entrambi questi problemi possono portare a letture errate del test, malfunzionamenti della sicurezza di messa a terra o rappresentare un pericolo generando risultati falsi positivi. L'errore dell'operatore è un'altra sfida che deriva dall'apatia e non è correlata al funzionamento dell'apparecchiatura, come collegamenti errati o livelli di tensione errati. È fondamentale manutenere l'apparecchiatura ed eseguire ispezioni dettagliate prima della prova al fine di rimuovere tutti i fattori sottostanti che causano problemi.

Identificazione della rottura dell'isolamento

La rigidità dielettrica è un aspetto critico nei sistemi di isolamento, in quanto influenza fattori come i costi di investimento, l'efficienza dei costi operativi e la messa in pericolo delle persone. Per determinare la rottura dell'isolamento, un metodo frequente è la valutazione della rigidità dielettrica. L'impiego di metodi come i test ad alta tensione o le misurazioni della resistenza di isolamento, che mirano a sollecitare i sistemi di isolamento per esporre le aree deboli, sono alcuni modi per raggiungere l'obiettivo. I principali segnali che indicano problemi di isolamento includono la riduzione della resistenza di isolamento. scarico parziale attività o surriscaldamento localizzato dovuto a percorsi con perdite elettriche.

I più recenti miglioramenti nelle tecnologie diagnostiche, come la valutazione delle scariche e il monitoraggio tramite termografia a infrarossi, consentono di identificare i problemi nei sistemi di isolamento ben prima del punto di rottura. Ad esempio, il monitoraggio delle scariche parziali rivela piccole scariche elettriche dovute a lacune o vuoti nei sistemi di isolamento interagenti. Analogamente, le lacune nei materiali microstrutturati possono essere individuate utilizzando la termografia a infrarossi, un metodo di modellazione termica. Entrambi i metodi contribuiscono ad approcci di manutenzione attiva e preventiva volti a sostenere i sistemi, migliorandone le prestazioni e riducendo al minimo i costi operativi.

Inoltre, durante i controlli e le valutazioni di routine, è necessario tenere conto anche di fattori quali invecchiamento, contaminazione, infiltrazione di umidità o persino impatto meccanico. Considerare questi fattori, insieme alle principali cause di guasto dell'isolamento, può consentire agli operatori di progettare interventi più efficaci a lungo termine per massimizzare l'affidabilità e la durata degli impianti elettrici.

Comprensione delle misurazioni della corrente di dispersione

Diversi aspetti, come le condizioni atmosferiche ambientali, la tensione operativa del sistema e persino il materiale utilizzato per l'isolamento, possono avere un impatto significativo sulle misurazioni della corrente di dispersione. È piuttosto chiaro che parametri come la resistenza superficiale e di volume e la costante dielettrica svolgono un ruolo fondamentale nel comportamento della corrente di dispersione, insieme ai fattori ambientali. La temperatura e l'umidità ambiente, ad esempio, possono accelerare l'invecchiamento dei materiali isolanti o introdurre contaminanti conduttivi, che a loro volta dissolvono spesse aurore polari di polvere e sporcizia, impedendo alle microonde e ad altre radiazioni di propagarsi. Inoltre, la tensione ha un impatto diretto sulla corrente di dispersione: tensioni più elevate sembrano aumentare il flusso di corrente attraverso i punti più deboli del materiale isolante.

La valutazione dello stato di salute dei sistemi di isolamento elettrico richiede la misurazione e l'analisi accurate delle correnti di dispersione. Correnti di dispersione elevate indicano problemi sottostanti come guasti all'isolamento, sprechi di energia o potenziali rischi di incendio. Gli operatori possono implementare metodi di misurazione precisi per generare dati utili su cui intervenire, garantendo così la sicurezza del sistema e consentendo interventi di manutenzione pianificati. Inoltre, l'analisi dei dati sulle correnti di dispersione nel tempo supporta la manutenzione predittiva, individuando variazioni lente che potrebbero preannunciare guasti all'isolamento. Questi approcci migliorano l'efficienza del sistema, riducono al minimo le interruzioni non pianificate e riducono il rischio di guasti gravi.

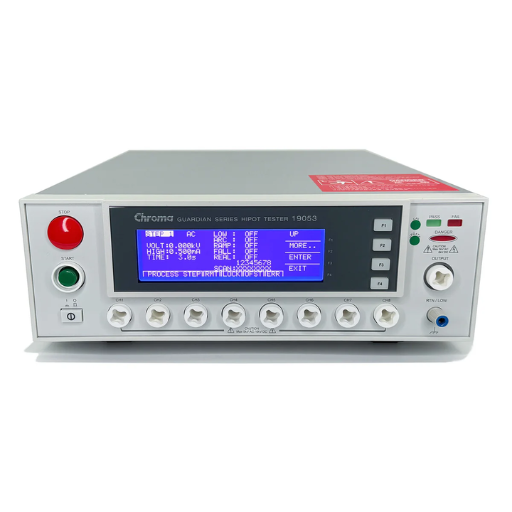

Come funziona l'Hipot Tester?

Un tester di alta tensione utilizza test di sicurezza profilattica ad alta tensione (HV PST) sull'isolamento di un dispositivo o circuito elettrico, misurando simultaneamente la corrente di dispersione risultante. I tester di alta tensione, come le tecnologie assistive, misurano i software di comunicazione aumentativa e alternativa (CAA). L'obiettivo principale è confermare l'efficacia dell'isolamento e la sua capacità di resistere ai livelli di tensione specificati ipostatizzati senza guasti. Un tester tipico è composto da tre parti principali:

1. Generatore di tensione:Questo componente è in grado di fornire l'alta tensione necessaria per i test.
2. Sistema di misurazione della corrente:Questo sistema è in grado di misurare e testare la corrente di dispersione attraverso l'isolamento.
3. Meccanismi di sicurezza:Questo componente include funzioni di spegnimento automatico o allarmi quando la corrente di dispersione supera un valore predeterminato.

Durante il processo di collaudo, l'alta tensione viene applicata tra le parti conduttive e la terra, o tra le altre parti isolate del dispositivo. Nei casi in cui l'isolamento è efficace, la corrente di dispersione si attesta ampiamente entro i parametri di sicurezza. Se la corrente supera le soglie minime, ciò indica un potenziale guasto dell'isolamento o difetti che richiedono ulteriori riparazioni o indagini.

Componenti di un sistema di test Hipot

Un sistema di prova per l'isolamento elettrico è composto da numerose parti essenziali, ciascuna delle quali svolge funzioni diverse per testare efficacemente l'isolamento elettrico. I componenti del sistema di prova includono quanto segue:

1. Alimentatore ad alta tensione: essendo il cuore del sistema, l'alimentatore ad alta tensione deve essere in grado di produrre i livelli di tensione richiesti per testare l'efficacia dell'isolamento. Inoltre, deve essere in grado di fornire un'uscita stabile e regolabile.
2. Circuito di monitoraggio della corrente: questo componente misura il flusso di corrente di dispersione nel tempo. I sistemi più avanzati solitamente incorporano un sistema di monitoraggio estremamente sensibile, che aiuta ad analizzare l'isolamento in modo più meticoloso.
3. Unità di controllo: l'unità di controllo supervisiona il funzionamento dell'intero sistema di prova di alta tensione. Utilizzando l'unità di controllo, gli utenti possono impostare un livello di tensione, un tempo di prova e altri livelli di interruzione della corrente come parametri di prova. La maggior parte delle unità di controllo moderne integra display digitali che ne migliorano la facilità d'uso e la precisione.
4. Interblocchi di sicurezza: queste funzionalità di protezione, come pulsanti e involucri di emergenza, proteggono il sistema e l'utente dai rischi elettrici e sono fondamentali per la salute degli operatori. Questi interblocchi forniscono isolamento elettrico ad alta tensione, una caratteristica fondamentale per la salute degli operatori e la protezione dall'alta tensione. Il sistema è inoltre in grado di arrestarsi senza problemi in caso di malfunzionamento dell'apparecchiatura.
5. Sonde di prova e cavi di collegamento: sonde e cavi specifici sono fondamentali per stabilire una connessione corretta con il dispositivo in prova (DUT). Componenti isolati e ben progettati riducono la probabilità di cadute di tensione o scariche indesiderate durante la prova.

Tensione di uscita e durata del test

Per mantenere la precisione durante i test dei dispositivi elettronici, due parametri – la durata del test di alta tensione e la tensione di uscita – richiedono una rigorosa regolazione. Per ogni singolo dispositivo, la tensione di uscita deve essere configurata in base al grado di isolamento del dispositivo e alle normative di settore. I dispositivi medici, ad esempio, richiedono test a tensioni sostanzialmente superiori ai loro livelli operativi per garantire un margine di sicurezza sufficiente. Gli standard di settore suggeriscono tensioni applicate da 500 V per i dispositivi semplici fino a 5000 V per gli apparati più complessi, garantendo che la barriera di isolamento sia in grado di resistere a condizioni di sovratensione temporanea.

La durata del test è un altro valore critico, spesso definito da un documento normativo come la IEC 60601 per le apparecchiature medicali o la IEC 60950 per i dispositivi informatici. In base a questo standard, i produttori applicano in genere una tensione di prova da uno a sessanta secondi. Esiste una classe di dispositivi che prevede durate più brevi in ​​fase di produzione, secondaria a una fase chiamata "Test di Tipo", il cui scopo è verificare la conformità e non danneggiare le parti sensibili. Durate più lunghe potrebbero essere necessarie durante test rigorosi, soprattutto per i sistemi in cui l'affidabilità prolungata è fondamentale. Grazie a sistemi automatizzati e a un'adeguata calibrazione, è possibile migliorare la coerenza e la precisione di questi parametri, riducendo i margini di errore e aumentando l'efficienza dei test.

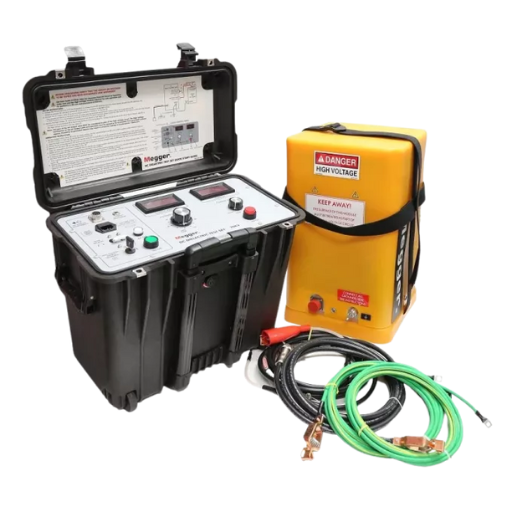

Qual è il ruolo dell'isolamento dielettrico nei test di tensione?

L'isolamento dielettrico è fondamentale per prevenire flussi di corrente indesiderati durante le prove di tensione, proteggendo sia l'apparecchiatura che gli operatori. La sicurezza dell'apparecchiatura durante il funzionamento e le prove viene garantita utilizzando l'isolamento dielettrico, la cui valutazione viene effettuata per garantire che possa resistere ai livelli di tensione specificati senza guasti. Il mantenimento delle sue proprietà isolanti in condizioni di alta tensione consente all'isolamento dielettrico di prevenire cortocircuiti, migliorando al contempo la durata complessiva del dispositivo testato.

Diversi tipi di materiali isolanti

Tipo di materiale isolante	Proprietà chiave	Applicazioni	Intervallo di temperatura	Rigidità dielettrica
PVC (cloruro di polivinile)	Elevata flessibilità, resistente al fuoco	Fili, cavi, dispositivi elettrici	-20 ° C a 105 ° C	40-60 kV/mm
Gomma	Elastico, alta resilienza, durevole	Motori, elettrodomestici, utensili elettrici	-50 ° C a 120 ° C	20-40 kV/mm
Ceramica	Elevata resistenza termica, non conduttivo	Condensatori, isolanti, fusibili	Fino a 1,200 ° C	10-30 kV/mm
Vetro	Elevata resistenza meccanica, trasparente	Trasformatori, linee ad alta tensione	Fino a 600 ° C	20-40 kV/mm
poliimmide	Resistente agli agenti chimici, elevata durabilità	Aerospaziale, elettronica, circuiti	-269 ° C a 400 ° C	200-300 kV/mm
Resina epossidica	Induribile, resistente all'umidità	Schede elettroniche, trasformatori	-40 ° C a 120 ° C	100-150 kV/mm
Silicone	Stabilità termica, flessibile	Automotive, medicale, illuminazione	-60 ° C a 200 ° C	15-25 kV/mm
Carta	Conveniente, biodegradabile	Trasformatori, condensatori	-40 ° C a 80 ° C	5-20 kV/mm
classificato	Ignifugo, ottimo isolamento	Generatori, apparecchi di riscaldamento	Fino a 1000 ° C	100-300 kV/mm

Fattori che influenzano la rigidità dielettrica

Diversi fattori intrinseci ed estrinseci influenzano la rigidità dielettrica di un materiale, definendone la suscettibilità alla rottura sotto stress ad alta tensione. Un esempio è la rigidità dielettrica e la composizione di un materiale; la purezza e la composizione molecolare di un materiale influenzano significativamente le sue capacità isolanti. I contaminanti, ad esempio, introducono ulteriori punti deboli che riducono la tensione che il materiale dielettrico può sopportare.

L'aumento della temperatura può indebolire la rigidità dielettrica che, per effetto dell'agitazione molecolare, indebolisce le proprietà di resistenza di un materiale alle sollecitazioni elettriche. I limiti di temperatura variano a seconda dei materiali: ad esempio, mentre la mica mantiene proprietà isolanti ad alte temperature, la carta ha scarse prestazioni in prossimità dei suoi limiti termici.

Anche l'umidità gioca un ruolo importante, in particolare per le carte igroscopiche. Questi materiali assorbono l'acqua, riducendone le prestazioni dielettriche. Per usi industriali, un'adeguata sigillatura o l'applicazione di rivestimenti idrofobici possono contribuire a limitare questo problema.

Con materiali di spessore inferiore, la rigidità dielettrica aumenta, il che significa che le fette più sottili di un materiale presentano valori di rigidità dielettrica più elevati grazie all'uniformità del campo elettrico e alla presenza di meno materiale dielettrico. Tuttavia, tensioni estremamente elevate possono causare guasti, poiché piccole imperfezioni sulla superficie possono concentrare il campo elettrico.

Anche la frequenza di applicazione della tensione deve essere considerata un fattore determinante. Con i materiali dielettrici, le frequenze più alte sembrano avere prestazioni scadenti a causa del rilassamento dielettrico, un fenomeno in cui la polarizzazione del materiale non riesce a tenere il passo con le variazioni del campo elettrico.

La scelta dei materiali giusti per un'applicazione che richiede un'elevata precisione di isolamento elettrico richiede la comprensione di questi fattori. Ciò garantisce sicurezza, affidabilità ed efficienza operativa in numerosi sistemi ingegneristici.

Fonti di riferimento

1. Ricerca sullo sviluppo della standardizzazione della tecnologia UHV-DC per l'interconnessione energetica globale: Questo studio si concentra sul ruolo dei sistemi a corrente continua (CC) ad altissima tensione (UHV) nella creazione di una rete elettrica interconnessa a livello globale. Evidenzia l'importanza della corrente continua UHV nella trasmissione a lungo raggio, ad alta capacità e ad alta tensione, fondamentale per l'interconnessione energetica globale.

2. Un modello di segnale ampio GaN HEMT basato su ANN con elevata accuratezza prossima alla soglia: Questo articolo presenta un modello basato su una rete neurale artificiale (ANN) per transistor ad alta mobilità elettronica (HEMT) al nitruro di gallio (GaN). Il modello migliora l'accuratezza nella regione prossima alla soglia, fondamentale per gli amplificatori di potenza a circuito integrato a microonde monolitico (MMIC) in GaN di classe AB.

3. Misurazione della risposta in tensione: un metodo di test diagnostico non distruttivo per l'isolamento ad alta tensione: Questa ricerca esplora il metodo della risposta in tensione come strumento diagnostico non distruttivo per valutare le condizioni dell'isolamento elettrico. Identifica l'invecchiamento termico e l'umidità come processi di deterioramento chiave negli isolanti in carta impregnata.

Domande frequenti (FAQ)

D: Che cos'è la prova di tenuta alla tensione e perché è importante nell'ingegneria elettrica?

R: Una prova di tenuta alla tensione è una procedura utilizzata per determinare la capacità di un oggetto in prova, come un quadro elettrico o un generatore, di resistere ad alta tensione senza subire guasti o scariche. Nell'ingegneria elettrica, è importante garantire la sicurezza e l'affidabilità dei sistemi elettrici identificando eventuali punti deboli nell'isolamento o nei componenti.

D: In che cosa il test di tenuta alla tensione differisce dal test di pressione?

R: La prova di tenuta alla tensione applica alta tensione all'oggetto in prova per verificarne l'integrità dell'isolamento, mentre la prova di pressione valuta la resistenza dei componenti elettrici sotto pressione. La prova di tenuta alla tensione viene in genere condotta a livelli di tensione nominali per una durata di 1 minuto, mentre le prove di pressione possono variare a seconda dell'applicazione.

D: A cosa si riferisce il termine "alta tensione" nel contesto delle prove di tenuta alla tensione?

R: Nel contesto delle prove di tenuta alla tensione, il termine "alta tensione" si riferisce solitamente a tensioni significativamente superiori ai livelli di media tensione, spesso superiori a 1 kV (kV). La soglia specifica può variare a seconda degli standard applicati e del tipo di oggetto in prova.

D: Qual è il significato della "tensione nominale" nei test di tenuta alla tensione?

R: La tensione nominale è la tensione massima che un oggetto in prova, come un generatore o un quadro elettrico, è progettato per sopportare. Durante una prova di tenuta alla tensione, la tensione applicata viene in genere impostata a un livello che è multiplo della tensione nominale per valutare efficacemente le prestazioni dell'isolamento in condizioni di alta tensione.

D: Puoi spiegare il ruolo della scarica capacitiva nei test di tenuta alla tensione?

R: La scarica capacitiva si verifica quando un oggetto in prova, come un trasformatore di tensione, viene caricato ad alti livelli di tensione durante il test di tenuta. Una volta rimossa la tensione, l'energia immagazzinata viene rilasciata, il che può aiutare a rilevare guasti di isolamento o debolezze nell'oggetto in prova, poiché qualsiasi guasto provocherebbe una scarica improvvisa.

D: Qual è lo scopo di impostare la corrente di prova durante un test di tenuta alla tensione?

R: L'impostazione della corrente di prova è fondamentale per determinare la quantità di corrente che fluirà attraverso l'oggetto in prova durante la prova di tenuta alla tensione. Aiuta a valutare la capacità dell'isolamento di resistere a livelli di tensione specifici senza consentire correnti eccessive che potrebbero causare surriscaldamento o danni.

D: Come viene eseguito il test di tenuta alla tensione sulle apparecchiature di commutazione?

R: Per eseguire una prova di tenuta alla tensione su un'apparecchiatura di commutazione, l'apparecchiatura viene isolata e ai terminali viene applicata alta tensione per un periodo di tempo specificato (in genere 1 minuto). La prova valuta l'isolamento tra i diversi conduttori e l'involucro dell'apparecchiatura di commutazione, assicurando che quest'ultima possa gestire sovratensioni e sovraccarichi senza guasti.

D: Quali sono i risultati tipici di un test di tenuta alla tensione?

R: I risultati tipici di un test di tenuta alla tensione includono il superamento o il fallimento, a seconda che l'oggetto in prova abbia mantenuto l'integrità dell'isolamento sotto l'alta tensione applicata. Un superamento indica che l'isolamento può sopportare la tensione specificata senza rotture, mentre un fallimento indica un potenziale guasto dell'isolamento o la necessità di ulteriori accertamenti.

D: Cosa si deve fare se un test di tenuta alla tensione rileva un guasto nell'oggetto in prova?

R: Se un test di tenuta alla tensione rileva un guasto, è essenziale condurre ulteriori analisi per determinarne la causa. Ciò può comportare l'ispezione dell'isolamento, l'identificazione di potenziali punti deboli e l'esecuzione di riparazioni o sostituzioni, se necessario, per garantire la sicurezza e l'affidabilità dell'impianto elettrico.
