電圧絶縁試験器は、電気安全と産業オペレーションにおいて重要な役割を果たし、システムの信頼性向上を実現します。この高性能試験器は、状況によってはコストのかかるダウンタイムや危険につながる可能性のある、電気導体の絶縁における欠陥や弱点を検出します。電気システムがますます複雑化する現代の産業において、電圧絶縁試験器の用途と利点を理解することは、これまで以上に重要になっています。この記事では、様々な産業における電圧絶縁試験器の用途と、プロセス効率の向上にどのように貢献しているか、そして今日の急速に変化する産業環境において必須となっている電圧絶縁試験器の特性について概説します。エンジニア、技術者、施設管理者など、あらゆる立場の方に、この必須機器を効率的に活用するための役立つヒントを本書で提供します。
電圧絶縁試験の概要
絶縁抵抗計とは何ですか？
絶縁抵抗計は、さまざまな機器の絶縁抵抗を測定し、不要な電流の流れを防ぐことができることを保証する、非常に特殊なタイプの小型装置です。この測定器は、オペレーターの監視下で高直流電圧を印加し、絶縁材の電気的ストレスに対する耐性をテストするとともに、2 方向の弱い線や障害を検出します。このような障害の存在は、湿気や汚れなどの原因で該当の機器の絶縁に欠陥があることを意味し、場合によっては機器の望ましくない故障のリスクがあります。現代の絶縁抵抗計は、一般的にデジタル ディスプレイ、自動データ記録、業界標準との互換性などの機能を備えているため、エネルギー、製造、建設、通信などの業界におけるメンテナンスやトラブルシューティング、あらゆる種類のコンプライアンスに非常に役立ちます。
電圧絶縁試験の重要性
電気システムの適切な運用効率を確保・維持するためには、電圧絶縁試験が非常に重要です。この試験では、絶縁体に亀裂、吸湿、劣化が生じていないかどうかを判定します。これらの劣化が発生すると、エネルギー損失、機器の誤動作、さらには感電や火災といった事故につながる可能性があります。定期的な絶縁試験は、異常を早期に発見し、予期せぬダウンタイムや損失、そして修理費用を最小限に抑えるのに役立ちます。
現代の絶縁試験技術は抽出精度を向上させ、結果の正確性を高めます。そのため、デジタル絶縁抵抗計は温度補正アルゴリズム、マルチ電圧試験範囲、そして高度な診断テスト機能を備えており、ほぼあらゆる環境で正確な結果を提供します。再生可能エネルギーなど、継続的な発電を確保するために、屋外の過酷な環境下でも電気絶縁の完全性を維持することが不可欠な場面では、このような機器が不可欠です。継続的な絶縁試験と評価は依然として不可欠であり、IEEE評価やIECなどの国際安全規格への準拠という運用上の精緻さとリスクへの配慮が求められます。
絶縁抵抗の概要
絶縁抵抗の測定値は、電気システムの有効性と寿命に影響を与える要因です。重要な要因の一つは、絶縁材の固有の寸法であり、これは経年劣化に伴う電気ストレスへの耐性を左右します。そのため、安価な絶縁材は抵抗力を失い、環境要因に耐えられないため、通常は低品質の絶縁材となります。一方、高品質の絶縁材としては、XLPE（架橋ポリエチレン）やEPR（エチレンプロピレンゴム）が挙げられます。これらの材料は、環境要因に対する耐性が高いためです。
重要なパラメータの一つは環境条件です。湿気や高温、さらには工業用化学物質などの様々な汚染物質の存在は、絶縁レベルの劣化とそれに伴う抵抗値の低下につながる可能性があります。湿度が非常に高いと表面電流が流れ、システム全体に影響を及ぼす可能性があります。もう一つの重要な要因は、経年劣化と摩耗です。十分な時間が経過すると、物理的ストレス、紫外線、熱膨張・収縮によって、最高品質の絶縁材であっても劣化し、抵抗値が低下します。
最後に、電圧ストレスと電気負荷を考慮する必要があります。動作電圧を上昇させ、絶縁システムにストレスを与えると、絶縁材料が予期しない条件で絶縁破壊が発生する可能性があります。絶縁抵抗の点検を含む保守点検は定期的に実施する必要があります。最新のデジタル絶縁抵抗計は、絶縁抵抗を正確に測定します。早期警告を発し、システム停止時の大きな損失を防ぎ、より安全な環境を保証します。

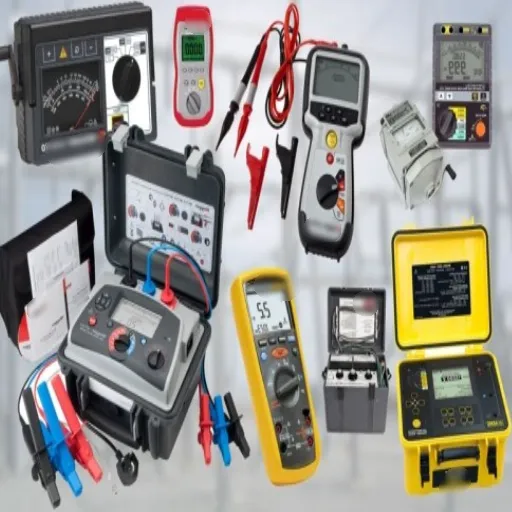

電圧絶縁試験器の種類
高電圧絶縁試験装置
高電圧絶縁抵抗計は、高電圧で動作する電気システムの絶縁品質を分析するために開発された特殊なツールです。これらの機器は、試験電圧の設定、高精度な測定、作業者と機器を保護する安全機構などの機能を備えています。最新の試験機は、絶縁抵抗をリアルタイムで表示するデジタルインターフェースを備えていることが多く、評価の容易さと精度を向上させています。
最新の高電圧絶縁試験器のもう一つの利点は、試験電圧範囲が広く、中には数キロボルトに達するものもあることです。そのため、発電、通信、航空宇宙関連企業の試験装置に適しています。さらに、今日の試験器の多くは分極指数（PI）と誘電吸収比（DAR）を計算できるため、時間経過に伴う絶縁性能の評価に新たな視点が加わります。エンジニアは微細な劣化傾向を検知し、壊滅的な故障に至る前に介入することができます。
一部のモデルには、試験結果の記録とデータ分析を統合的に操作・自動化するコンピュータ支援試験ソフトウェアが搭載されており、試験の簡素化とレポート作成、将来の参照用記録の作成、より適切なスケジュールの維持、ダウンタイムの削減に役立ちます。現代の電気インフラの信頼性と効率性を維持するためには、高電圧絶縁試験を実施する必要があります。
デジタル絶縁抵抗テスター
デジタル絶縁抵抗計は、電気試験において、精度、効率、そして豊富な機能など、様々なメリットをもたらします。これらのテスターに搭載された高度なデジタルディスプレイは、正確な抵抗値を表示し、正確な測定結果に対する信頼感を与えます。複数の試験モードとプログラム可能な設定により、デジタルテスターは特定の用途や環境に合わせて調整可能です。その他の機能として、データ保存機能やUSB接続によるコンピュータへのデータ転送機能も備えており、さらなる分析や記録保存が可能です。スリムなデザインと直感的なインターフェースを備えたデジタルテスターは、 絶縁抵抗計 専門家にとって欠かせないツールであり、安全性を大幅に向上させ、ダウンタイムを削減し、電気システムの寿命を延ばします。
Extech MG500およびその他のモデル
Extech MG500は高性能デジタル 絶縁抵抗計 様々な業界の幅広い要件を満たすように設計されています。最大1000Vの試験電圧と最大500GΩの絶縁抵抗測定能力を備えた本製品は、産業用途および家庭用アプリケーションにおいて正確で信頼性の高い性能を発揮します。MG500は、活線検出機能などの強化された安全機能も搭載しており、機器の損傷を防ぎ、操作中のユーザーの安全を確保します。
Extechシリーズの他の絶縁抵抗計、例えばMG310やMG320は、お客様のご要望に合わせた性能基準に沿った選択肢を提供します。MG310は持ち運びが容易で、基本的な機能を効率的に提供できるため、主に移動中の試験に使用されます。一方、MG320は追加のメモリストレージとBluetooth機能を備えており、データの転送と分析を容易にします。これらのモデルは、耐久性、精度、そして先進技術を融合するというExtechブランドの努力の証であり、ユーザーが試験環境特有の要件を満たす上で妨げとなることはありません。

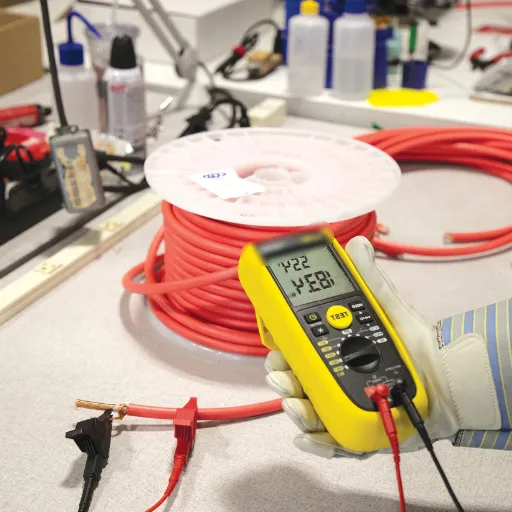

絶縁抵抗の測定方法
テスト電圧と出力電圧の理解
この試験プロセスにおいて、絶縁抵抗試験は、真に正確で信頼性の高い測定を行うために、常に適切な試験電圧と出力電圧の使用に依存します。試験電圧とは、試験のために絶縁表面に印加される電圧のことであり、通常はシステムの動作電圧またはメーカーが推奨する試験電圧に基づいて選択されます。したがって、標準的な試験電圧は、試験対象となる機器に応じて、通常250ボルトから5,000ボルトの範囲で変化します。
一方、出力電圧とは、試験中に機器から供給される電圧を指します。今日の絶縁抵抗計は、負荷が変化しても出力電圧が一定になるように作られています。なぜなら、そのような一定の電圧がなければ有効な測定値が得られないからです。例えば、非常に高い抵抗値の試験では、出力される電圧の変動は直接的に誤った測定値につながるため、「安定性」という用語が重要な特性として非常に重要になります。
IECやIEEEなどの業界標準ガイドラインでは、様々な機器に適した電圧の推奨事項が示されています。これらの規格に従うことで、安全性とコンプライアンスが確保されるだけでなく、適切な試験圧力下での絶縁破壊の可能性を特定するのに役立ちます。
試験電圧と出力電圧の相互作用を理解することで、絶縁抵抗試験の有効性が大幅に向上し、信頼性の高い性能評価が保証され、電気システムの寿命が延びます。
絶縁試験の実施手順
- 準備： 試験対象機器につながるすべての電源が、最初に安全に切断されていることを確認してください。電圧テスターを使用してシステムの通電状態を確認しないと、機器の評価に不具合が生じたり、事故につながる可能性があります。特定のシステムの要件に従って、通電導体とアース間、または導体間のテストポイントを特定してください。
- 検査と清掃: 機器およびテストリードに摩耗、汚れ、損傷がないか確認してください。テストする箇所の汚れや湿気はきれいに拭き取ってください。清潔で乾燥した表面であれば、より正確な絶縁抵抗測定が可能です。
- 適切なテスト電圧を選択してください: 試験電圧の選択については、機器の仕様および業界規格を参照してください。低電圧システムは通常250Vまたは500Vの範囲に収まりますが、高電圧システムでは1kVから5kVまでの範囲に及ぶ場合があります。測定に不適切な試験電圧を使用すると、絶縁破壊を検知できなかったり、機器を損傷したりする可能性があります。
- 絶縁テスターを接続します。 絶縁抵抗計（一般的にはメガオームメーターと呼ばれます）は、メーカーの指示に厳密に従って、テストポイントに正しく接続する必要があります。通常、リード線の片方を被試験導体に接続し、もう片方をアースまたは他の導体にしっかりと接続します。正確な測定値を得るには、確実かつ安定した接続が求められます。
- テストを実行します。 絶縁テスターを選択した電圧に設定し、テストを開始します。抵抗値を正しく測定するために、電圧が安定するまで数秒間待ちます。最新のテスターの中には、抵抗値を自動的に表示するものもあります。測定値が急激に低下した場合は、BIOSの障害を示している可能性があるため、常に注意してください。
- 結果を解釈する: テスターの抵抗値を分析してください。絶縁抵抗はほとんどの場合MΩ以上で、抵抗値が非常に低い場合は絶縁不良を示します。機器の標準ガイド、または使用する試験電圧に応じた許容抵抗範囲を示す絶縁チャートを参照してください。
- 偏光指数を評価する: クリティカルタイプのシステムでは、PI試験を検討してください。10分間の絶縁抵抗を測定し、1分後の抵抗と比較します。PI比の値が2より大きい場合、通常、絶縁状態は良好であることを意味します。
- 調査結果を文書化する: 電圧設定から抵抗値、そして観察された異常に至るまで、すべてのテストデータを記録する必要があります。詳細な記録は、傾向分析や安全・規制要件の遵守に役立ちます。大規模システムの場合、結果を要約レポートにまとめることで、予防保守を含む最適化戦略に活用できます。
- 手順を完了します。 テストが完了したら、感電の危険となる可能性のある残留電圧をシステムから確実に放電してください。テスターを外し、現在の機器を組み立て直してください。機器に電力を戻す前に、もう一度すべての安全手順を実行してください。
重要なポイント： これらの体系的な手順は、専門家にとって適切な絶縁完全性評価の枠組みを提供し、システムの信頼性を高め、メンテナンスの必要性をタイムリーに評価できるようにします。定期的な試験と併せてこれらの手順を実施することで、リスクを最小限に抑え、電気システムの寿命を最大限に延ばすことができます。
テスト結果の解釈
絶縁試験結果の解釈は、数値データが推奨される業界標準値と比較されているかどうかによって異なります。絶縁抵抗値が高い場合、一般的に絶縁状態は良好ですが、低い場合は劣化、汚染、または湿気の侵入が考えられます。これらの傾向は、機器の劣化パターンや異常を検出するために履歴データを分析する際に重要になります。
繰り返し回数の増加に伴い公称抵抗値が低下する場合、緊急介入が必要な悪化状態を示している可能性があります。最新のツールは、測定値を標準的な閾値と比較する分析を支援することが多く、これによりデータの実用性と精度が向上します。これらの結論に加えて、温度などの外部要因を考慮することが非常に重要です。無関係な変化が測定値に大きな影響を与える可能性があるからです。これらの知見を保守および運用要件と関連付けることで、ユーザーは長期にわたって最大限の信頼性とシステム性能を発揮できるようになります。

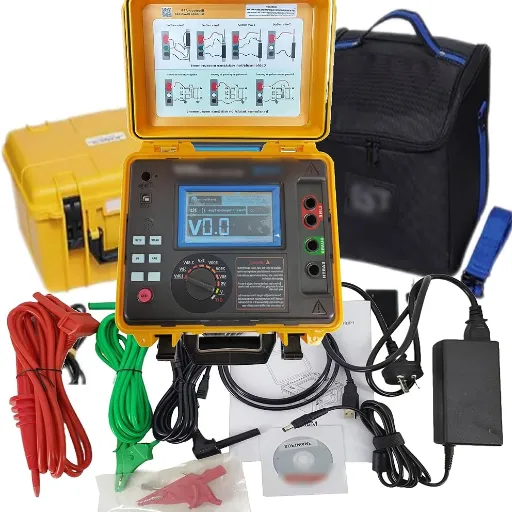

様々な産業における絶縁抵抗計の応用
電気・電子部門
絶縁試験器は、電気・電子分野における回路、機器、デバイスの安全性と良好な動作を確認するために使用されます。ケーブル、変圧器、モーター、配電装置の絶縁抵抗を測定し、故障前に漏電や劣化の可能性を判断するのに最も役立ちます。例えば、業界レポートによると、定期的な絶縁試験により電気機器の故障率が最大60%低減するとされています。今日の最新の絶縁試験器は、データの解釈と保守活動の追跡にリアルタイム分析機能を備えたデジタルインターフェースを採用しています。この技術の進歩は、製造工場、データセンター、再生可能エネルギー施設における定期検査業務の効率化に大きく貢献し、これらのシステムの信頼性と厳格な業界規格への準拠を向上させています。
製造および産業用途
高度な絶縁試験装置は、高度な診断と予知保全を通じて電気システムの信頼性を確保することで、生産プロセスと産業プロセスに革命をもたらしました。これらの機器は、潜在的な弱点を早期に特定し、予期せぬ停止や高額な運用コストを回避するのに最適です。例えば、生産プロセスにおいては、定期的な絶縁試験によって円滑な流れを確保し、精密機器が電気的な故障によって損傷するのを防ぎます。
業界レポートのデータによると、高度な絶縁試験によって可能になった予知保全は、メンテナンスコストを約30%削減すると同時に、機器の寿命を延ばす可能性があることが示されています。さらに、これらの機器には自動レポート機能が搭載されており、文書化と監査プロセスを簡素化できるため、安全基準への準拠はもはや困難な手順ではありません。組立ライン機械のロボット工学から重機建設現場まで、絶縁試験装置はインダストリー4.0の変革に対応しながら、様々なニーズに効果的に対応しています。そのため、これらの機器は、産業オペレーションにおける生産性の最大化と競争優位性の維持に不可欠な役割を果たし続けています。
安全性とコンプライアンスの重要性
絶縁抵抗計は、故障や事故につながる電気絶縁の弱点を特定することで、様々な業界の安全性とコンプライアンス確保に不可欠です。定期的な検査は、感電、火災の危険、機器の故障など、あらゆるリスクを最小限に抑え、従業員の安全を確保し、事業の健全性を維持します。これらのツールを使用することで、組織はISO、IEC、IEEEなどの国際的に認められた厳格な安全規制に準拠することができます。これらの規制は、作業環境における適切な安全性を確保しながら電気システムの性能を規制するために制定されています。例えば、絶縁抵抗基準が適切に設定され、遵守されていることを確認することで、生産活動や重要なサービスに支障をきたすようなシャットダウンを防ぐことができます。
最先端の分析機能を備えた最新の絶縁試験装置は、機器の健全性システムを詳細に把握し、予知保全を可能にします。これにより、ダウンタイムとメンテナンスコストを大幅に削減できます。包括的なデータロギング機能を備えたこれらの装置は、詳細なレポート作成を可能にし、安全監査においてコンプライアンスを効率的に実証することを可能にします。これは、エネルギー、製造、建設などの高リスクな状況で事業を展開する組織にとって重要な考慮事項です。安全手順の一部として絶縁試験を実施することで、規制遵守を促進すると同時に、信頼性と説明責任を促進する事業者文化を定着させることができます。

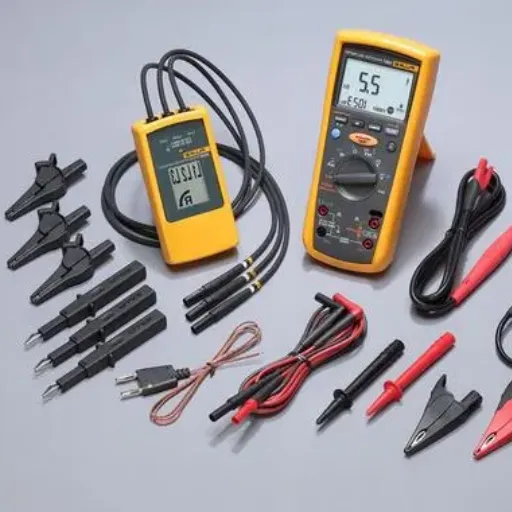

適切な絶縁抵抗計の選び方
テスターを選ぶ際に考慮すべき要素
絶縁抵抗計を選定する際には、最適な性能と特定の業務への適合性を確保するために、いくつかの重要な要素を評価する必要があります。これらの考慮事項は、効率を最大限に高めるだけでなく、安全基準や規制基準にも適合します。
重要な注意： これらの要素を慎重に検討することで、組織は技術要件を満たすだけでなく、より広範な安全性と運用目標をサポートする絶縁テスターを確実に選択できます。
Fluke vs. Extech：比較分析
FlukeとExtechの絶縁抵抗計を比較すると、どちらも特定のニーズに合致する独自の強みを持つ有力な候補だと私は考えています。Flukeは、他のどのブランドよりも堅牢性、信頼性、安全性で知られています。少なくとも30年にわたる革新的なエンジニアリングの歴史を持つFlukeのテスターは、不安を伴う作業環境において精度と信頼性を重視する少数の人々にとって最適な製品です。Flukeのブランドは、高度な診断機能、長期保証期間、優れた製造品質で高い評価を得ており、最高の精度と耐久性が必須条件となる産業用途において、Fluke製品にプレミアム価格を支払う理由となっています。
対照的に、Extechは機能性と価格競争力で知られています。同社の絶縁抵抗計は、幅広い機能、使いやすいユーザーインターフェース、そして多様な測定機能を備えており、小規模なチームや、高額な費用をかけずに本当に使えるものを求める個人技術者に最適です。Extechの製品は、使いやすさとコスト効率が重要な要素となる、軽微な用途や一般的なメンテナンスに最適です。
ここでの結論は、一般的なニーズと特別な優先事項にかかっています。言い換えれば、最高の精度と堅牢な信頼性が求められるプロジェクトであれば、Flukeへの投資は真剣に検討すべきです。一方、機能性と価格のバランスが重要であれば、Extechは少なくとも基本的な機能を備えながらも、価格に見合った優れた価値を提供します。どちらのブランドも長年にわたり実績を積み重ねてきました。運用ニーズと予算に基づいて選択することで、最大のメリットが得られ、ひいてはツールキットの有効活用にも繋がるでしょう。
初心者向けのお手頃価格のオプション
まず、信頼性が高く、かつ手頃な価格の機器を見つけることで、自信をつけながら作業効率を高めることができます。私が調べたところ、市場には価格と機能のバランスが最も優れ、初心者に最適な製品がいくつかあることがわかりました。実際、Extechの製品ラインナップには、DIY愛好家が最低限必要とする機能だけを手頃な価格で提供する、コストパフォーマンスの高い製品が豊富に揃っています。例えば、Extech EX330は、初心者にとって基本的なスキルの一つである温度測定と電圧検出が可能な便利な汎用マルチメーターで、お手頃価格です。さらに、シンプルなデザインと使いやすいインターフェースは、初心者でもすぐに使いこなせるように設計されています。
もう一つの優れた選択肢は、Klein Tools MM400です。これは、手頃な価格でありながら堅牢性と実用性を兼ね備えた高評価のマルチメーターです。AC/DC電圧、抵抗、導通の測定など、基本的なプロジェクトに必要な高機能も備えています。この機器の最も気に入っている点は、使いやすさと堅牢な構造です。初心者でも複雑な操作に迷うことなく、長く使える機器であることを保証します。
結局のところ、ツールキットを初めて使う人にとって、必須機能を備えたデバイス、十分な信頼性、そしてきちんと書かれたマニュアルが重要です。ExtechやKleinといったトップブランドなら、高額な費用をかけずに、製品が適切に機能することを信頼できます。これらの安価なオプションは投資する価値があり、必要な経験を積むことができ、低品質のツールを避けることができます。スキルが徐々に向上するにつれて、より高度で専門的な機器をコレクションに加えることが必要になります。
参照ソース
よくある質問（FAQ）
絶縁テスターとは何ですか？どのように機能しますか？
絶縁抵抗計は、あらゆる種類の電気回路や機器の絶縁抵抗を測定します。絶縁材料に試験電圧（通常500V～2500V）を印加し、その抵抗を測定することで絶縁物の健全性を判定します。非常に正確な測定値を提供するデジタル絶縁抵抗計は、視認性を高めるために通常LCDディスプレイを備えています。これらの機器は、人体への電気的安全を確保するとともに、経年劣化による絶縁不良を防止します。
絶縁抵抗測定の重要性は何ですか?
地層抵抗測定は、絶縁材料の品質評価において非常に重要視されています。これらの測定により、漏電や漏電経路の発生につながる可能性のある欠陥を的確に特定することができ、短絡や感電につながる可能性があります。技術者は、絶縁抵抗計（メガオームメーター）を用いて、絶縁値が標準的な安全要件および運用要件を満たしていることを確認します。また、十分な絶縁抵抗は、電気機器をメンテナンスや長寿命化のために維持する上で考慮すべき要素です。
高電圧絶縁試験はどのように行いますか?
高電圧絶縁試験を実施するには、高電圧絶縁試験器を用いて試験対象の絶縁物に一定の電圧を印加する必要があります。この電圧は通常1000V以上です。試験器は漏れ電流を測定し、その電流値に基づいて絶縁抵抗を読み取ります。試験中は適切な安全対策を講じることが非常に重要です。試験器が完全に接地されていること、高電圧試験に適したテストリードを使用していることなど、試験中は常に安全対策を講じる必要があります。試験終了後、結果は絶縁物がまだ良好であるか、交換が必要かどうかを分析するのに役立ちます。
デジタル絶縁抵抗計で注目すべき機能は何ですか?
デジタル絶縁抵抗計を選ぶ際には、自動レンジ、選択可能な試験電圧、そしてどのような周囲光下でも視認性に優れたバックライト付きLCDなどの機能を考慮する必要があります。例えば、Fluke 1587 FCのようなモデルは、真の実効値測定や読み取りを容易にするデータホールド機能など、より高度な機能を備えています。キャリングケースやほぼあらゆる試験回路に対応できる機能などは、セットアップ時や試験中に便利です。
絶縁試験における誘電吸収率の目的は何ですか?
DARは絶縁試験において非常に重要なパラメータであり、異なる時間間隔で測定された絶縁抵抗値を比較します。これは、絶縁材料の品質または状態を判断するために使用されます。DAR値が高い場合は絶縁が良好であることを意味しますが、低い場合は劣化または湿気の侵入を示します。これは、一貫した絶縁性能が安全性と信頼性に直結する用途において特に重要な測定値です。
電圧テスターは絶縁テストに使用できますか?
電圧テスターは回路内の電圧は確認できますが、絶縁試験はできません。絶縁試験は、デジタル絶縁テスターまたはメガオームメーター絶縁テスターを使用する必要があります。これらのテスターは、高い試験電圧を印加することで、より信頼性の高い絶縁抵抗値を提供します。電圧テスターを使用して絶縁試験を行うと、不完全な結果しか得られず、危険を招く可能性があります。絶縁抵抗測定を行う際は、必ず適切な工具を使用してください。
