Vermogenstransformatoren: de soorten en werkingsprincipes ervan begrijpen

Vermogenstransformatoren zijn onmisbare componenten in systemen voor de overdracht en distributie van elektrische energie en spelen een cruciale rol bij het garanderen van de efficiënte en betrouwbare levering van elektriciteit over grote afstanden. Hun vermogen om spanningsniveaus aan te passen aan de eisen van opwekking, transmissie en eindgebruik, maakt ze tot de ruggengraat van de moderne energie-infrastructuur. Dit artikel beoogt een uitgebreide verkenning van vermogenstransformatoren te bieden, waarbij de verschillende typen, zoals step-up en step-down transformatoren, worden uitgelegd en de belangrijkste werkingsprincipes worden beschreven die aan hun werking ten grondslag liggen. Of u nu een professional in de industrie bent, een elektrotechnisch ingenieur of gewoon een enthousiasteling die zijn kennis wil verdiepen, deze gids biedt waardevolle inzichten in hoe vermogenstransformatoren functioneren en waarom ze essentieel zijn voor de naadloze werking van wereldwijde elektriciteitsnetwerken. Bereid u voor op een gedetailleerd en gezaghebbend perspectief op een van de meest essentiële apparaten in de energiesector.

Inhoud tonen

Hoe werken vermogenstransformatoren in moderne energiesystemen?

Vermogenstransformatoren werken door elektrische energie tussen circuits over te brengen door middel van elektromagnetische inductie. Ze bestaan uit primaire en secundaire wikkelingen die om een kern gewikkeld zijn. Wanneer er een wisselstroom door de primaire wikkeling loopt, ontstaat er een magnetisch veld in de kern, wat een spanning in de secundaire wikkeling induceert. Dit stelt transformatoren in staat om de spanning naar behoefte te verhogen (step-up) of te verlagen (step-down). Ze zijn cruciaal in moderne elektriciteitssystemen en zorgen voor efficiënte energieoverdracht over lange afstanden door energieverliezen te verminderen en de spanning aan te passen aan geschikte niveaus voor verschillende fasen van distributie en eindgebruik.

Wat is de rol van een step-uptransformator?

Een stap omhoog transformator speelt een cruciale rol in de stroomvoorziening Transmissie door het spanningsniveau van elektrische energie te verhogen en tegelijkertijd de stroomsterkte te verlagen. Dit is noodzakelijk voor efficiënte transmissie over lange afstanden, omdat een hogere spanning energieverlies door weerstand in hoogspanningsleidingen minimaliseert. Step-up transformatoren worden voornamelijk gebruikt in elektriciteitscentrales om de uitgangsspanning van de generator om te zetten naar een hogere waarde, wat een zuinigere transmissie naar onderstations of distributienetwerken mogelijk maakt. Door de spanning te verhogen, zorgen ze ervoor dat elektrische energie over grote afstanden kan worden getransporteerd met minder energieverlies, waardoor de algehele efficiëntie van het systeem behouden blijft. Hun ontwerp is geoptimaliseerd om hoge vermogensniveaus veilig en betrouwbaar te verwerken, conform strenge industrienormen.

Welke invloed heeft het ontwerp van een transformator op de prestaties?

Het ontwerp van transformatoren heeft een aanzienlijke invloed op de prestaties door de efficiëntie, betrouwbaarheid en onderhoudsvereisten te bepalen. Belangrijke parameters zoals de kwaliteit van het kernmateriaal, de wikkelingsconfiguratie, de isolatie en de koelsystemen spelen een cruciale rol. Zo minimaliseert het gebruik van hoogwaardig siliciumstaal voor de kern hysterese en wervelstroomverliezen, wat de efficiëntie direct verbetert. Wikkelingsontwerpen, inclusief laag- en schijfwikkelingen, beïnvloeden de capaciteit van de transformator om belastingsstromen te verwerken en warmte te verdelen. Geavanceerde isolatiematerialen garanderen duurzaamheid en verminderen het risico op diëlektrische storingen tijdens bedrijf, terwijl effectieve koelmechanismen, zoals olie- of geforceerde luchtkoeling, oververhitting onder hoge belasting voorkomen. Standaard technische parameters zijn onder andere kernverlies (meestal 0.2-0.5% van het nominale vermogen), koperverlies (meestal minder dan 1%) en een efficiëntie van meer dan 98% bij volledige belasting. Deze ontwerpoptimalisaties zorgen ervoor dat transformatoren voldoen aan strenge operationele en prestatie-eisen.

Wat zijn de belangrijkste onderdelen van een vermogenstransformator?

Vermogenstransformatoren bestaan uit verschillende cruciale componenten, die elk een specifieke rol spelen bij het garanderen van optimale prestaties, betrouwbaarheid en efficiëntie:

Kern

De transformatorkern biedt een pad met lage reluctantie voor magnetische flux. Deze is doorgaans vervaardigd uit hoogwaardige siliciumstaallamineringen om kernverlies te beperken. Standaard technische parameters omvatten kernverliezen van 0.2-0.5% van het nominale vermogen, met een fluxdichtheid van ongeveer 1.5 tot 1.8 Tesla voor een efficiënte werking.

wikkelingen

Wikkelingen zijn gemaakt van hooggeleidend koper of aluminium en geleiden elektrische energie. Ze zijn ontworpen om stroom- en spanningsniveaus aan te kunnen die specifiek zijn voor de transformator, terwijl de weerstandsverliezen worden geminimaliseerd. Koperverlies bedraagt over het algemeen minder dan 1% van het nominale vermogen, wat bijdraagt aan het totale rendement, dat vaak hoger is dan 98%.

Isolatiesysteem

Isolatiematerialen, zoals papier of epoxy, scheiden de wikkelingen en de kern, waardoor elektrische storingen worden voorkomen. Hoogwaardige diëlektrische isolatie zorgt voor de storing. spanning is afgestemd op de bedrijfsspanning van de transformator omstandigheden, meestal in het bereik van enkele tientallen of honderden kV voor hoogspanningstransformatoren.

Kranen en kraanwisselaar

Tapwisselaars passen de uitgangsspanning van de transformator aan om belastingsvariaties te compenseren. Zowel onbelast als belaste tapwisselaars handhaven de spanningsstabiliteit, met operationele bereiken die vaak in stappen van ±5% tot ±10% van de nominale spanning liggen.

Conservatortank en oliesysteem

De conservatortank bevat isolerende olie die de koeling bevordert en als diëlektrisch medium fungeert. De olie heeft doorgaans een vlampunt boven de 140 °C om een veilige werking bij temperatuurschommelingen te garanderen.

Koelsysteem

Koelsystemen, zoals ONAN (Oil Natural Air Natural) of OFAF (Oil Forced Air Forced), zijn geïntegreerd om warmte af te voeren tijdens bedrijf. Het ontwerp zorgt ervoor dat de wikkelingstemperaturen onder de toegestane limieten blijven, doorgaans rond de 90-100 °C voor de meeste toepassingen.

Bushings

Doorvoeringen dienen als geïsoleerde interfaces voor elektrische verbindingen tussen wikkelingen en externe circuits. De diëlektrische weerstand van doorvoeringen wordt bepaald op basis van de bedrijfsspanning, waardoor het risico op elektrische storingen minimaal is.

Beveiligingssystemen

Beschermende componenten zoals Buchholz-relais, overdrukventielen en temperatuursensoren beschermen de transformator tegen storingen en oververhitting. Deze systemen maken vroegtijdige storingsdetectie mogelijk en voorkomen mogelijke schade.

Elk onderdeel is zorgvuldig ontworpen om te voldoen aan de strengste technische en operationele normen. Zo wordt de duurzaamheid, efficiëntie en veilige prestatie van de transformator op lange termijn gegarandeerd.

Waarom zijn vermogenstransformatoren cruciaal voor de betrouwbaarheid van het elektriciteitsnet?

Vermogenstransformatoren zijn essentieel voor de betrouwbaarheid van het elektriciteitsnet, omdat ze de efficiënte transmissie en distributie van elektriciteit over lange afstanden mogelijk maken. Door de spanning voor transmissie te verhogen en te verlagen voor verbruik door de eindgebruiker, minimaliseren transformatoren energieverliezen en zorgen ze voor een consistente stroomlevering. Ze helpen ook de belasting over het net te verdelen, overbelasting te voorkomen en de stabiliteit van het systeem te waarborgen. Bovendien dragen transformatoren bij aan de veerkracht van het net door beschermingsmechanismen te integreren die bestand zijn tegen storingen en onderbrekingen, waardoor de integriteit van de infrastructuur voor de stroomvoorziening behouden blijft.

Hoe zorgen elektrische transformatoren voor spanningsstabiliteit?

Transformatoren zorgen voor spanningsstabiliteit door nauwkeurige regeling en transformatie van elektrische energie over verschillende circuitniveaus. Ze bereiken dit door gebruik te maken van elektromagnetische inductie, waarbij de spanning wordt aangepast op basis van de verhouding van de wikkelingen tussen de primaire en secundaire spoelen. Belangrijke technische parameters die bij dit proces betrokken zijn, zijn onder andere:

Primaire spanning (V1): Ingangsspanning toegepast op de primaire wikkeling.
Secundaire spanning (V2): Uitgangsspanning die aan de secundaire wikkeling wordt geleverd, bepaald door de windingsverhouding (windingsverhouding = N1/N2, waarbij N1 en N2 het aantal windingen in respectievelijk de primaire en secundaire spoel zijn).
Ladingsregeling: Het vermogen van de transformator om een stabiele secundaire spanning te handhaven onder wisselende belastingomstandigheden, uitgedrukt als een procentuele afwijking.
Efficiëntie (η): Meestal binnen het bereik van 95-99%, wat de verhouding weergeeft tussen het bruikbare uitgangsvermogen en het totale opgenomen vermogen.

Doordat ze nauwkeurige controle hebben over deze parameters, minimaliseren transformatoren effectief spanningsschommelingen en zorgen ze voor een consistente voeding die voldoet aan de vereisten van de aangesloten apparatuur en systemen.

Wat is de impact van transformatorverliezen op energiesystemen?

Transformatorverliezen hebben een aanzienlijke impact op de efficiëntie en betrouwbaarheid van elektriciteitssystemen. Deze verliezen worden onderverdeeld in twee hoofdtypen: kernverliezen (of ijzerverliezen) en koperverliezen (of wikkelingen). Kernverliezen, bestaande uit hysterese en wervelstroomverliezen, treden op in de magnetische kern van de transformator en zijn direct gerelateerd aan de spanning en bedrijfsfrequentie. Koperverliezen daarentegen worden veroorzaakt door weerstandsverhitting in de wikkelingen en zijn evenredig met het kwadraat van de belastingsstroom.

De effecten van deze verliezen omvatten een verminderde algehele systeemefficiëntie, omdat energie wordt afgegeven in de vorm van warmte, wat leidt tot hogere operationele kosten voor nutsbedrijven. Bovendien kan overmatige warmteontwikkeling de isolatie en andere componenten belasten, wat mogelijk de levensduur en betrouwbaarheid van transformatoren vermindert. Om deze effecten te beperken, worden moderne transformatoren ontworpen met geavanceerde materialen, zoals amorfe kernstaalsoorten en geleiders met lage weerstand, en geoptimaliseerde koelsystemen om de efficiëntie te verbeteren en verliezen te minimaliseren. Door transformatorverliezen effectief aan te pakken, behouden energiesystemen een hogere efficiëntie, betrouwbaarheid en kosteneffectiviteit gedurende hun operationele levensduur.

Hoe verbetert automatisering de efficiëntie van transformatoren?

Automatisering verbetert de efficiëntie van transformatoren aanzienlijk door nauwkeurige monitoring, besturing en optimalisatie van de transformatorwerking mogelijk te maken. Geautomatiseerde systemen maken gebruik van intelligente sensoren en algoritmen om kritische parameters zoals belastingsniveaus, bedrijfstemperaturen, oliekwaliteit en isolatiecondities te volgen. Deze systemen kunnen proactief inefficiënties, zoals overmatige kern- of koperverliezen, identificeren en in realtime corrigerende maatregelen voorstellen.

Belangrijke technische parameters die geautomatiseerd worden bewaakt, zijn onder meer:

Belastingbewaking (Stroom en spanning): zorgt ervoor dat de transformator binnen de ontworpen capaciteiten werkt, overbelasting wordt voorkomen en onnodig verlies wordt beperkt.
Temperatuurbeheersing (Hotspottemperatuur, omgevingstemperatuur): Optimaliseert de koelprocessen om thermische stabiliteit te behouden en oververhitting, wat de efficiëntie kan verminderen, te voorkomen.
Analyse van de olieconditie (Diëlektrische sterkte, vochtigheidsniveaus): beoordeelt de gezondheid van de isolatieolie en zorgt voor effectieve koeling en diëlektrische prestaties.
Vermogensfactor en harmonische vervorming (Reactief vermogen, THD-niveaus): Verbetert de stroomkwaliteit en vermindert verliezen door harmonischen, waardoor de energie-efficiëntie wordt verbeterd.

Door automatisering te integreren, realiseren transformatoren een hogere operationele efficiëntie, een langere levensduur en minimale energieverspilling. Tegelijkertijd bieden ze gedetailleerde diagnostische gegevens en voorspellende onderhoudsinzichten om de uitvaltijd en operationele kosten verder te verlagen.

Hoe worden elektrische transformatoren ontworpen om de krachtoverbrenging te optimaliseren?

Elektrische transformatoren zijn ontworpen om de energieoverdracht te optimaliseren via verschillende kritische technische benaderingen. Ten eerste maken ze gebruik van hoogwaardige kernmaterialen, zoals siliciumstaal, om kernverliezen te minimaliseren en de efficiëntie te verhogen. Ten tweede verminderen geavanceerde wikkeltechnieken en het gebruik van geleiders met een lage weerstand, zoals koper of aluminium, de I²R-verliezen tijdens bedrijf. Bovendien zijn transformatoren ontworpen met isolatiesystemen die bestand zijn tegen hoge spanningen, waardoor energieverlies wordt voorkomen en de betrouwbaarheid wordt gegarandeerd. Magnetische fluxlekkage wordt geminimaliseerd door een nauwkeurige kernvormgeving en laminering. Daarnaast zijn er tapschakelaars geïntegreerd om de spanningsniveaus dynamisch te regelen, waardoor consistentie behouden blijft onder wisselende belastingsomstandigheden. Al deze ontwerpkenmerken samen verbeteren de efficiëntie van de energieoverdracht, verminderen energieverliezen en garanderen een stabiele werking.

Welke materialen worden gebruikt bij de constructie van transformatorkernen?

De kern van een transformator is voornamelijk gemaakt van hoogwaardig siliciumstaal. Dit materiaal is gekozen omdat het hysterese en wervelstroomverliezen aanzienlijk vermindert dankzij de uitstekende magnetische eigenschappen en hoge elektrische weerstand. Het siliciumstaal wordt doorgaans verwerkt tot dunne lamellen, die vervolgens worden gestapeld om de vorming van wervelstromen verder te beperken. Bovendien gebruiken moderne ontwerpen vaak korrelgeoriënteerd siliciumstaal (GOES) om de efficiëntie te verbeteren door de korrelstructuur van het materiaal af te stemmen op de richting van de magnetische flux. Voor gespecialiseerde toepassingen kunnen ook andere legeringen of amorfe metalen worden gebruikt om een nog hogere energie-efficiëntie en prestaties te bereiken.

Welke invloed hebben isolatietechnieken op de betrouwbaarheid van transformatoren?

Isolatietechnieken spelen een cruciale rol bij het bepalen van de betrouwbaarheid en levensduur van transformatoren. Hoogwaardige isolatiematerialen, zoals kraftpapier, spaanplaat en thermisch geüpgradede materialen, zijn essentieel om diëlektrische doorslag te voorkomen en een veilige scheiding van elektrische wikkelingen te garanderen. Goede isolatie minimaliseert het risico op kortsluiting, vermindert oververhitting en vermindert de effecten van hoge elektrische spanningen. Geavanceerde technieken, zoals vacuümdrukimpregnatie (VPI) of het gebruik van epoxyhars, verbeteren de diëlektrische sterkte en thermische stabiliteit, met name in hoogspannings- en industriële toepassingen. Bovendien is het handhaven van de isolatieconditie door middel van regelmatige monitoring en onderhoud, inclusief testen op vochtgehalte en deelontladingen, essentieel om prestatievermindering en mogelijke transformatorstoringen te voorkomen. Door isolatiesystemen te optimaliseren, bereiken transformatoren een verbeterde energie-efficiëntie, operationele veiligheid en betrouwbaarheid op lange termijn.

Welke innovaties bestaan er in het ontwerp van transformatoren?

Recente innovaties in transformatorontwerp richten zich op het verbeteren van efficiëntie, duurzaamheid en operationele betrouwbaarheid. Een belangrijke vooruitgang is de integratie van amorfe kernmaterialen. Vergeleken met traditioneel siliciumstaal verminderen amorfe metalen kernen de nullastverliezen tot wel 70%, wat de algehele energie-efficiëntie verbetert. Deze ontwikkeling is met name cruciaal voor distributietransformatoren die vaak stationair draaien.

Een andere belangrijke innovatie is de toepassing van slimme transformatoren. Deze apparaten maken gebruik van geavanceerde monitoringsystemen met IoT-sensoren om operationele parameters zoals temperatuur, spanning en belastingsniveaus in realtime te volgen. Zo leveren thermische sensoren, geïntegreerd in de isolatiematerialen, nauwkeurige gegevens om oververhittingsrisico's te beperken. Deze slimme systemen maken voorspellend onderhoud mogelijk, verlengen de levensduur van transformatoren en verminderen downtime.

Daarnaast zijn er milieuvriendelijke ontwerpen ontwikkeld, waaronder het gebruik van biologisch afbreekbare isolatievloeistoffen op basis van esters in plaats van conventionele minerale oliën. Estervloeistoffen bieden niet alleen een superieure brandwerendheid dankzij hogere vlampunten (meestal boven de 300 °C), maar breken ook op natuurlijke wijze af, waardoor de impact op het milieu bij lekkages tot een minimum wordt beperkt.

Ten slotte maken hoogrenderende transformatoren nu gebruik van geavanceerde koelsystemen, zoals gerichte oliestroom of geforceerde luchtsystemen, voor een verbeterd thermisch beheer. Deze benaderingen stellen transformatoren in staat om onder hogere belastingscapaciteiten te werken en tegelijkertijd optimale temperatuurbereiken te behouden, doorgaans tussen -25 °C en 105 °C, afhankelijk van de isolatieklasse.

Al deze innovaties spelen gezamenlijk in op de moderne energievraag, wettelijke vereisten en zorgen voor het milieu en betekenen een grote vooruitgang in transformatortechnologie.

Welke uitdagingen komen transformatoren tegen bij de integratie van elektriciteitsnetten?

Transformatoren krijgen te maken met verschillende uitdagingen tijdens het aansturen van de stroomvoorziening. Netintegratie, voornamelijk vanwege de veranderende netvraag en technologische complexiteit. Een belangrijk probleem is het beheersen van de variabiliteit van de belasting, aangezien schommelingen in de vraag en de opkomst van hernieuwbare energiebronnen onregelmatige stroomstromen kunnen veroorzaken en transformatorcomponenten kunnen belasten. Een andere uitdaging is het waarborgen van de betrouwbaarheid en veerkracht tegen toenemende netstoringen, zoals spanningsdalingen, harmonischen en problemen met de stabiliteit van transiënten. Bovendien vereist de integratie van slimme nettechnologieën dat transformatoren geavanceerde monitoringsystemen en datacommunicatie ondersteunen, wat vaak kostbare upgrades vereist. Milieu- en regelgevingsbeperkingen, zoals de drang naar verliesarme en milieuvriendelijke materialen, compliceren de ontwerp- en operationele vereisten verder. Deze factoren samen benadrukken de behoefte aan innovaties en robuuste oplossingen om moderne elektriciteitsnetten effectief te ondersteunen.

Hoe ontstaan transformatorverliezen?

Transformatorverliezen ontstaan voornamelijk door twee hoofdcategorieën: kernverliezen (ijzer) en wikkelingsverliezen (koper). Kernverliezen, waaronder hysterese- en wervelstroomverliezen, zijn het gevolg van het wisselende magnetische veld in de transformatorkern. Hystereseverliezen worden veroorzaakt door de herhaalde magnetisatie en demagnetisatie van het kernmateriaal, terwijl wervelstroomverliezen ontstaan door circulerende stromen die in de kern worden geïnduceerd door veranderende magnetische flux. Wikkelingsverliezen ontstaan door de weerstand in de wikkelingen van de transformator en zijn evenredig met het kwadraat van de belastingsstroom. Daarnaast kunnen strooiverliezen ontstaan door lekflux die stromen induceert in nabijgelegen structurele componenten, en treden diëlektrische verliezen op in isolatiematerialen onder hoge spanning. Gezamenlijk hebben deze verliezen invloed op de efficiëntie van de transformator en vereisen innovatieve ontwerpen om de effecten ervan te minimaliseren.

Wat zijn de oplossingen om wervelstroomverliezen te verminderen?

Om wervelstroomverliezen in transformatoren effectief te verminderen, zou ik me richten op verschillende belangrijke strategieën. Ten eerste is het gebruik van gelamineerde kernen cruciaal, omdat de lamellen van elkaar geïsoleerd zijn om de paden voor wervelstromen te beperken, wat de verliezen aanzienlijk vermindert. Bovendien minimaliseert de keuze voor materialen met een hogere elektrische weerstand, zoals siliciumstaal, de omvang van wervelstromen. Ten slotte kan het optimaliseren van het kernontwerp, inclusief het verminderen van de dikte en het zorgvuldig oriënteren van de korrelstructuur van het materiaal, de efficiëntie verder verbeteren door de vorming van wervelstromen te beperken. Al deze benaderingen zorgen samen voor verbeterde transformatorprestaties en energie-efficiëntie.

Hoe kunnen industriële normen vermogenstransformatoren verbeteren?

Industrienormen spelen een cruciale rol bij het verbeteren van de prestaties, efficiëntie en betrouwbaarheid van vermogenstransformatoren. Normen zoals die van organisaties zoals de International Electrotechnical Commission (IEC) of het Institute of Electrical and Electronics Engineers (IEEE) bieden richtlijnen voor het ontwerp, de test en de werking van transformatoren. Ze specificeren bijvoorbeeld de minimale prestatie-eisen voor thermische prestaties, belastingsrendement en isolatie, waardoor transformatoren optimaal werken onder verschillende omstandigheden. Door naleving van deze normen af te dwingen, kunnen fabrikanten energieverliezen verminderen, de veiligheid verbeteren en de levensduur van transformatoren verlengen. Bovendien bevorderen uniforme normen wereldwijde interoperabiliteit, waardoor transformatoren naadloos kunnen worden geïntegreerd in elektriciteitsnetten in verschillende regio's. Deze harmonisatie verlaagt niet alleen de productiekosten, maar ondersteunt ook de vooruitgang in slimme netwerktechnologie door een consistent kader voor integratie te bieden.

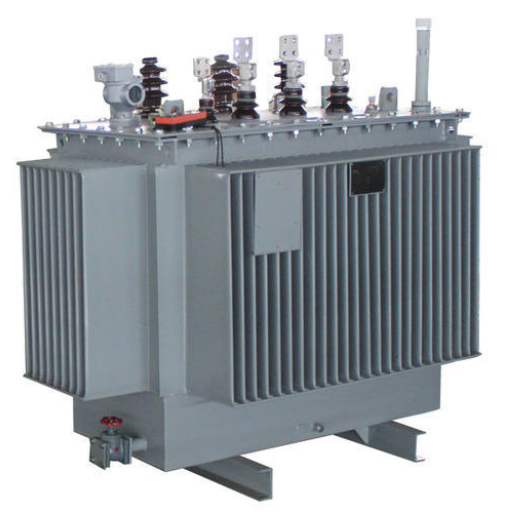

Welke verschillende soorten vermogenstransformatoren zijn er en waarvoor worden ze gebruikt?

Vermogenstransformatoren kunnen worden onderverdeeld in step-up-, step-down-, distributie-, isolatie-, instrument- en autotransformatoren. Elk transformator vervult een specifieke rol, afhankelijk van de spanningsvereisten en operationele behoeften.

Type	Doel	Voltage	Aanvraag	Belangrijk kenmerk
Stap op	Laat uw omzet	Laag naar hoog	Energieopwekking	Efficiëntie
Aftreden	Kleiner worden	Hoog naar laag	Transmissie	Aanpassingsvermogen
Distributie	Aanvoer einde	Gemiddeld	Residentieel/Klein	Betrouwbaarheid:
Isolatie	Voorkom stroming	Zelfde in/uit	Veiligheidssystemen	Isolatie
Instrument	Maatregel	Laag/geschaald	Controlesystemen	Nauwkeurigheid
spaartransformator	Verschillende niveaus	Veranderlijk	Industrieel gebruik	Compactheid

Wanneer wordt een verlagingstransformator gebruikt?

Een verlagingstransformator wordt gebruikt wanneer de spanning van een hoger naar een lager niveau moet worden verlaagd voor een veilige en efficiënte stroomdistributie. Ze spelen bijvoorbeeld een cruciale rol bij de transmissie van elektriciteit van energiecentrales naar eindgebruikers, omdat ze de hoge transmissiespanning verlagen tot niveaus die geschikt zijn voor residentieel of commercieel gebruik. Daarnaast worden verlagingstransformatoren in diverse elektrische apparaten gebruikt om ervoor te zorgen dat ze binnen het ontworpen spanningsbereik werken, waardoor het risico op schade wordt geminimaliseerd en de algehele energie-efficiëntie wordt verbeterd.

Waarin verschillen driefasetransformatoren van eenfasetransformatoren?

Driefasetransformatoren verschillen van eenfasetransformatoren wat betreft het vermogen, de constructie, het rendement, de toepassingen en de complexiteit van de bedrading.

Kern	Single-fase	Drie fase
Power	Lagere capaciteit	Hogere capaciteit
constructie	Eenvoudiger ontwerp	Complex ontwerp
Efficiëntie	Lagere efficiëntie	hoger rendement
Toepassingen	Woonplaatsen, apparaten	Industrieën, netwerken
Bedrading	Minder complex	Ingewikkelder

Welke rol spelen distributietransformatoren in energiesystemen?

Distributietransformatoren zijn cruciale componenten in elektrische energiesystemen vanwege hun vermogen om efficiënte energieoverdracht en een betrouwbare werking van het systeem te garanderen. Hun functies omvatten:

Voltage regulatieDistributietransformatoren verlagen hoge transmissiespanningen naar lagere niveaus die geschikt zijn voor eindgebruikertoepassingen, waardoor veilige en bruikbare energie wordt gegarandeerd.
Energie-efficiëntie:Door minimale energieverliezen tijdens spanningstransformatie verbeteren deze transformatoren de algehele efficiëntie van elektriciteitsdistributienetwerken.
Load Balancing:Ze helpen de elektrische belasting gelijkmatig over de toevoerleidingen te verdelen, waardoor overbelasting wordt voorkomen en de stabiliteit van het systeem behouden blijft.
SysteembeveiligingDoor transmissiesystemen te isoleren van problemen of storingen op distributieniveau, beschermen distributietransformatoren de bovenstroomse componenten tegen mogelijke schade.
Aanpassingsvermogen voor diverse toepassingenZe zijn leverbaar in verschillende configuraties om tegemoet te komen aan de behoeften van stedelijke, landelijke, industriële en commerciële toepassingen, zodat verschillende soorten consumenten effectief van stroom worden voorzien.

Referentiebronnen

Veelgestelde vragen (FAQ's)

V: Wat zijn vermogenstransformatoren en hoe werken ze?

A: Vermogenstransformatoren zijn elektrische apparaten die worden gebruikt om elektrische energie tussen circuits over te brengen door middel van elektromagnetische inductie. Ze werken door spanningen van het ene niveau naar het andere om te zetten, wat een efficiënte energieoverdracht door elektrische systemen mogelijk maakt.

V: Hoe worden transformatoren gebouwd om een hoge efficiëntie en betrouwbaarheid te garanderen?

A: Transformatoren worden gebouwd met hoogwaardige materialen en nauwkeurige technische technieken om energieverlies te minimaliseren. Ze maken gebruik van geavanceerde transformatortechnologieën, zoals hoogwaardige transformatorwikkelingen en transformatorolie voor koeling en isolatie, waardoor kwaliteit en betrouwbaarheid worden gegarandeerd.

V: Welke verschillende soorten transformatoren worden gebruikt bij de distributie van elektriciteit?

A: Tot de transformatortypen die bij de elektriciteitsdistributie worden gebruikt, behoren: scheidingstransformatoren, instrumenttransformatoren en grote transformatoren. Elk type heeft specifieke functies, zoals het isoleren van circuits, het meten van elektrische parameters en het verwerken van grote vermogens.

V: Wat is het verschil tussen AC-transformatoren en DC-transformatoren?

A: AC-transformatoren zijn ontworpen om te werken met wisselstroom (AC), waarbij de spanningsniveaus worden gewijzigd om de elektriciteitsdistributie te vergemakkelijken. DC-transformatoren worden, hoewel minder gebruikelijk, gebruikt in specifieke toepassingen met gelijkstroom (DC), maar vereisen extra componenten om effectief te functioneren.

V: Welke rol speelt transformatorolie bij de werking van grote vermogenstransformatoren?

A: Transformatorolie dient zowel als isolator als koelmiddel in grote vermogenstransformatoren. Het helpt de temperatuur van de transformator te handhaven en voorkomt elektrische ontladingen, waardoor de levensduur van de transformator wordt verlengd en een efficiënte vermogensoverdracht wordt gegarandeerd.

V: Hoe dragen vermogenstransformatoren bij aan de efficiëntie van een elektriciteitsnetwerk?

A: Vermogenstransformatoren beschikken over functies zoals instelbare vermogens en transformatorkoelsystemen, die de elektriciteitsdistributie optimaliseren en energieverliezen verminderen. Dit draagt bij aan de algehele efficiëntie en stabiliteit van het elektriciteitsnet.

V: Wat is een ideale transformator en is deze in de praktijk haalbaar?

A: Een ideale transformator is een theoretisch concept waarbij een transformator met 100% efficiëntie werkt, wat betekent dat er geen energieverlies is. Hoewel dit in de praktijk niet haalbaar is vanwege inherente weerstanden en verliezen, bieden moderne transformatoren een hoge efficiëntie die dicht bij dit ideaal ligt.

V: Waarom zijn instrumenttransformatoren belangrijk in elektrische systemen?

A: Instrumenttransformatoren zijn cruciaal voor het meten en bewaken van elektrische parameters in elektrische systemen. Ze zorgen voor een veilige isolatie van hoogspanningscircuits en nauwkeurige metingen voor de besturing en beveiliging van het systeem.

V: Waar moet je op letten bij het ontwerpen van nieuwe transformatoren voor geavanceerde toepassingen?

A: Bij het ontwerpen van nieuwe transformatoren voor geavanceerde toepassingen moet u rekening houden met het vermogen, de ruimtebeperkingen, de koelvereisten en de specifieke behoeften van het elektriciteitsnet. Deze factoren zorgen ervoor dat de transformatoren hun beoogde doel effectief vervullen.
