Testador de resistência de aterramento

Para garantir o desempenho máximo, é necessário obter uma boa resistência de aterramento. Em sistemas críticos, a resistência de aterramento ideal é inferior a um ohm e, em outras aplicações gerais, deve ser inferior a cinco ohms. O aterramento aumenta a segurança contra riscos elétricos, a confiabilidade operacional e do sistema, a segurança contra falhas e defeitos do sistema e a proteção do sistema, o que o torna essencial em instalações elétricas.

O teste de aterramento com um megômetro envolve o seguinte procedimento: conectar os terminais do megômetro ao eletrodo de aterramento e aos eletrodos auxiliares, ajustar o megômetro para o modo de medição de resistência de aterramento e iniciar o teste. Durante o teste, o megômetro mede a corrente e a queda de tensão para determinar a resistência de aterramento, aplicando a lei de Ohm (Re = V ÷ I) para garantir o desempenho ideal do sistema de aterramento. Testes precisos de resistência de aterramento garantem a segurança elétrica e a confiabilidade do desempenho do sistema.

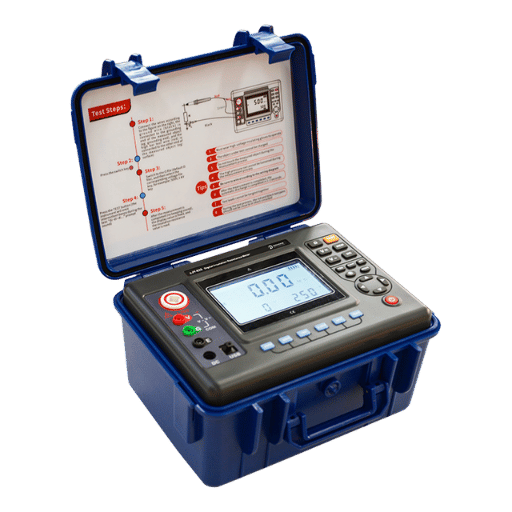

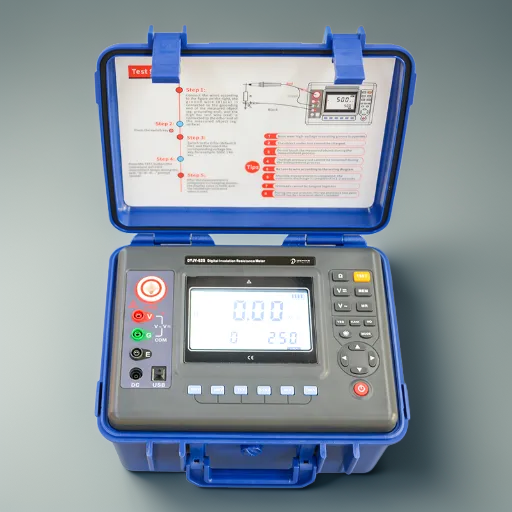

Um megômetro é uma ferramenta essencial para testar a resistência de isolamento, auxiliando na medição de impedâncias de isolamento e na verificação da segurança dos sistemas elétricos. Um testador de aterramento, por outro lado, mede baixa resistência de aterramento, projetado especificamente para sistemas de aterramento, auxiliando na verificação da eficácia do aterramento elétrico. Ambas as ferramentas são de fundamental importância em relação aos testes elétricos e à manutenção de equipamentos, garantindo a precisão e a segurança dos sistemas.

Para obter a eficácia ideal em sistemas elétricos seguros, a resistência de aterramento ideal deve ser inferior a 1 ohm para sistemas críticos. Para aplicações padrão, valores de até 5 ohms são considerados aceitáveis. A falha em manter o aterramento correto resultará em baixa resistência de aterramento, o que representa uma ameaça à segurança elétrica.

Descubra como avaliar um testador de resistência de aterramento usando os métodos tripolar e tetrapolar. Testar o aparelho com eletrodos de aterramento embutidos no solo permite avaliações precisas da resistência de aterramento em relação às estruturas elétricas. A segurança e a funcionalidade ideal de qualquer sistema dependem de um aterramento adequado — seguir estas instruções garante resultados confiáveis ​​em todas as tentativas.

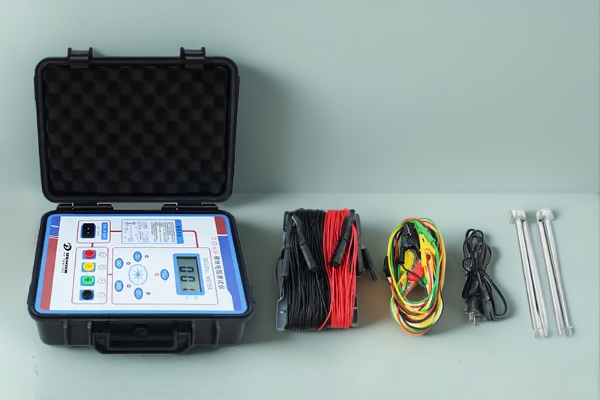

Os Kits Testadores de Resistência de Aterramento são essenciais para medir o valor da resistência de aterramento de sistemas de aterramento em dispositivos elétricos. Esses kits geralmente incluem um testador de resistência de aterramento, barras de aterramento auxiliares, cabos de teste e uma maleta de transporte robusta. Eles oferecem confiabilidade e precisão, tornando-os ideais para eletricistas e engenheiros profissionais que trabalham com aterramento e sistemas de aterramento. Para um Kit Testador de Resistência de Aterramento, não importa se você está testando segurança ou conformidade; os resultados são sempre precisos.

1. Selecionando o método apropriado para testes de solo

• Método de Queda de Potencial: Este método eficiente mede a resistência do solo usando três eletrodos (teste, potencial e corrente), proporcionando alta precisão. No entanto, requer a desconexão de todo o sistema de aterramento.
• Método de fixação por grampo: Mais adequado para sistemas com múltiplas conexões de aterramento, esse método não invasivo mede a resistência usando um alicate amperímetro sem necessidade de interrupção do sistema.
• Método Seletivo: Combina elementos de dois métodos: a técnica de queda de potencial e a técnica de fixação, e oferece precisão e facilidade, pois fornece isolamento a subsistemas definidos da estrutura.
• Teste de resistividade do solo: Realizado antes da construção dos sistemas de aterramento, ele determina as condições do solo para encontrar o melhor local para os eletrodos de aterramento.

2. Configure a área de teste

Certifique-se de que não haja sinal ativo no sistema de aterramento. Lembre-se de observar as condições ambientais, como nível de umidade do solo, temperatura ambiente e composição do solo, pois elas afetarão as leituras de resistência.

3. Equipamentos para Testes em Solo

Devem ser utilizadas ferramentas específicas para aterramento industrial, como grampos de aterramento, testadores multifuncionais e outros equipamentos de aterramento especializados. Ferramentas testadas em campo são cruciais para a confiabilidade e a precisão dos resultados.

4. A segurança deve estar em primeiro lugar

Como em qualquer tipo de trabalho, os padrões devem ser seguidos, os EPIs devem ser usados, a comunicação da equipe deve ser mantida e áreas de trabalho claras devem ser estabelecidas para mitigar acidentes durante os testes.

5. Analisar os resultados da medição da resistência do solo

Para fins específicos, é melhor direcionar as medições de resistência do solo para valores abaixo de 5 ohms. Para outros fins, 25 ohms é um limite prático. Se a resistência encontrada for maior que o ideal, soluções como melhorar a condutividade do solo, aumentar os anéis dos eletrodos ou reajustar a posição dos eletrodos podem ser utilizadas.

A análise dos resultados do testador de resistência de aterramento requer a análise da resistência medida em termos de padrões estabelecidos. Um aterramento eficaz é obtido com valores de resistência baixos (abaixo de 5 ohms para sistemas críticos e abaixo de 25 para sistemas gerais), enquanto o oposto é verdadeiro para valores mais altos, o que indica risco ou ineficiência. As leituras podem ser afetadas pelo ambiente, como resistividade do solo, umidade e temperatura. Testes regulares e o uso de abordagens como Queda de Potencial ou Clamp-On garantem a segurança do sistema e resultados precisos.
