Понимание важности анализатора мощности для точного измерения качества электроэнергии

С ростом технологических достижений качество и надежность электрических систем становятся востребованными. В современную эпоху, чтобы убедиться, что ваше оборудование работает эффективно, миры энергии не тратятся впустую, а устройства не выходят из строя, необходимо контролировать качество электроэнергии системы. Качественная диагностика проблем с электропитанием выполняется с помощью сложных и точных инструментов и технологий. Анализаторы мощности являются одним из таких инструментов. В этой статье подробно рассматривается роль анализаторов мощности в улучшении и контроле качества электроэнергии. Будут обсуждаться их широкие функции для основных измерений, подчеркивая, как их идеи помогают удовлетворять потребности энергосистемы сегодня. Независимо от того, являетесь ли вы инженером-энергетиком, менеджером объекта или энергетическим консультантом, понимание анализаторов мощности позволяет поддерживать эффективность и эксплуатационную ценность системы в течение всего срока ее службы.

Что такое анализатор мощности и как он работает?

Анализатор мощности — один из самых эффективных приборов, позволяющих измерять и контролировать такие параметры, как напряжение, ток, энергия и мощность в электрической системе. Он получает, обрабатывает и вычисляет важные значения, такие как полученная реальная мощность, полная мощность, коэффициент мощности и потребление энергии, так же, как это делают другие измерительные приборы, используя вычисления на основе полученных электрических сигналов. Большинство операций выполняются в реальном времени и в однофазных или трехфазных системах, в зависимости от их использования.

Устройство объединяет чувствительные датчики, которые обнаруживают сигналы, и процессоры, которые выполняют вычисления для обеспечения комплексной работы. Анализаторы мощности выявляют неэффективность, контролируют производительность оборудования и проверяют соответствие стандартам качества электроэнергии, что делает их критически важными для оптимизации электрических систем.

Определение и функциональность анализатора мощности

Современные многофункциональные анализаторы мощности предназначены для сбора и оценки напряжения, тока, мощности, энергии, частоты и даже гармоник в системах как переменного, так и постоянного тока. Благодаря применению современных цифровых систем, включая высокоскоростную цифровую выборку и сложные алгоритмы, становится достижимой точность в реальном времени.

Анализаторы мощности способны решать такие задачи, как измерение эффективности преобразователей мощности, анализ гармонических искажений в электрических сетях, а также проверку качества и соответствия мировым стандартам, таким как IEC 61000-3-2 для активной реактивной мощности. Анализаторы мощности играют важную роль в повышении производительности системы, сокращении потерь энергии и продвижении устойчивого использования энергии, предоставляя подробные сведения, позволяющие проводить точный анализ многогранных энергетических систем, охватывающих промышленные объекты и объекты возобновляемой энергии.

Типы анализаторов мощности: прецизионные и стандартные

Анализаторы мощности можно разделить на стандартные и прецизионные анализаторы в зависимости от потребностей каждого пользователя. Приложения, требующие очень высокой точности и широкого диапазона измерений, используют прецизионные анализаторы мощности. Например, анализаторы, используемые для сложных систем, таких как двигатели с инверторным приводом, системы возобновляемой энергии и электромобили, требуют исследований и разработок, а также испытаний на соответствие нормативным требованиям. Эти анализаторы оснащены расширенными функциями, такими как многоканальные входы, измерительные инструменты с более высоким разрешением и измерение углов низкого коэффициента мощности.

Стандартные анализаторы мощности часто используются для приложений с низкими требованиями, таких как мониторинг энергии и эффективности в домах и небольших промышленных предприятиях. Эти анализаторы измеряют и контролируют основные функции, такие как потребление энергии, коэффициент мощности и эффективность в менее сложных условиях. Стандартным моделям часто не хватает детализации прецизионных моделей; однако они хорошо справляются с обеспечением баланса затрат и эффективности для общих задач диагностики и обслуживания.

Все прецизионные и стандартные анализаторы мощности оснащены функциями, соответствующими потребностям конкретного варианта использования, что позволяет выбирать инструменты в соответствии со сложностью, требуемым уровнем точности и сложностью поставленной задачи.

Ключевые характеристики, на которые следует обратить внимание при выборе анализатора мощности

Чтобы оптимизировать анализатор мощности для конкретной задачи, необходимо четко понимать его основные параметры и возможности. Это руководство поможет проанализировать и оценить наиболее важные функции.

1. Точность измерения

Высокая точность необходима в таких приложениях, как проверка конструкции, тестирование на соответствие или энергоаудит, поскольку необходимы точные измерения мощности. Следует искать устройства, которые имеют общую погрешность измерения (TMU) ±0.05% или ниже.

2. Широкий диапазон пропускной способности

Для захвата низкочастотных и высокочастотных сигналов в диапазоне от нескольких Гц до нескольких МГц при работе с анализаторами мощности потребуется полоса пропускания более 1 МГц, особенно при анализе гармонических сигналов в силовой электронике.

3. Возможности гармонического анализа

Усовершенствованные анализаторы мощности обеспечивают гармонический анализ до порядка 50 и более, что помогает контролировать искажения и соответствие международным стандартам, таким как IEC 61000-3-2.

4. Частота дискретизации сигнала

Частота дискретизации (S/s) является основным фактором, определяющим качество захвата формы сигнала анализатором мощности. Частота дискретизации выше 5 MS/s обеспечивает высокоточный анализ и реконструкцию формы сигнала.

5. Измерение фазового угла

Измерение фазового угла между напряжением и током с точностью необходимо для оценки коэффициента мощности и эффективности системы. Ищите измерение фазового угла с небольшой погрешностью, например ±0.1°.

Анализ экономических, эксплуатационных, точных и стоимостных факторов позволяет инженерам и руководителям проектов анализировать многочисленные эксплуатационные показатели при разработке анализатора мощности, специально разработанного для их уникальных эксплуатационных потребностей.

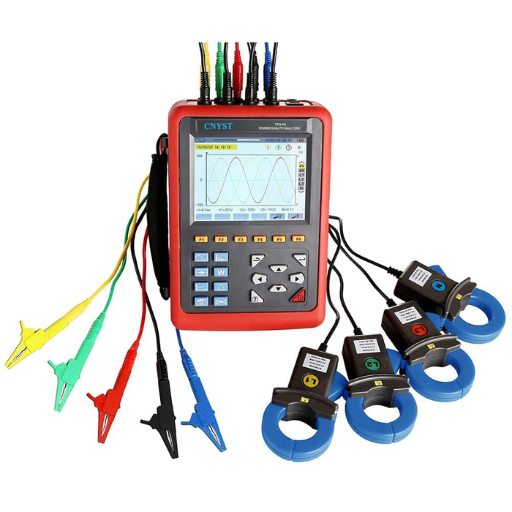

Почему качество электроэнергии важно для электрических систем?

Качество электроэнергии имеет решающее значение для надежности и эффективности электросистемы. Неисправности оборудования, потери энергии и высокие затраты на техническое обслуживание могут возникнуть из-за плохо поддерживаемого качества электроэнергии. Стабильное напряжение и ток имеют решающее значение для устройств, включая промышленные машины и бытовую электронику, из-за их чувствительной природы. Эти устройства имеют непосредственное влияние на свою производительность и срок службы. Высокое качество электроэнергии обеспечивает меньшее время простоя, предотвращает сбои и поддерживает энергоэффективность, что снижает эксплуатационные расходы и воздействие на окружающую среду.

Как измерить качество электроэнергии с помощью анализатора качества электроэнергии

Оценка качества электроэнергии важна, поскольку она обеспечивает оптимальную и надежную работу всех электрических систем с минимальным количеством неисправностей. Анализатор качества электроэнергии подробно оценивает все необходимые параметры. На первом этапе анализатор должен быть подключен к электрической системе, развязан на распределительном щите или конечной точке определенного оборудования. В зависимости от модели анализатора, соединения выполняются с использованием датчиков напряжения и токовых клещей для сбора необходимых данных, включая напряжение, ток и частоту.

Благодаря этим соединениям устройство активно отбирает все критические параметры для непрерывной оценки общей производительности системы. Ключевые показатели включают мониторинг своевременности и стабильности напряжения, гармонических искажений и коэффициента мощности наряду с переходными процессами, включающими провалы, скачки и всплески напряжения. Большинство современных анализаторов качества электроэнергии предлагают обработку и визуализацию в реальном времени, что позволяет операторам наблюдать колебания и повторяющиеся закономерности с помощью графиков и других визуально привлекательных интерфейсов. Более того, усовершенствованные устройства оснащены функциями регистрации и хранения данных для постоянного анализа тенденций и комплексного анализа с течением времени.

Для обеспечения точности параметры анализатора, включая частоту выборки и пороги срабатывания для определенных аномалий, должны быть правильно установлены. На этапе измерения полученные данные могут быть обработаны для выявления анализа первопричин неэффективности устранения неполадок, что, в свою очередь, помогает в точных корректирующих действиях. Регулярная диагностика качества электроэнергии и соответствие другим стандартам производительности системы, включая IEEE 519 или EN 50160, помогают сдерживать дорогостоящие простои, потери энергии или избыточные расходы.

Понимание коэффициента мощности и его роли в качестве электроэнергии

Коэффициент мощности можно описать как отношение реальной мощности в киловаттах (кВт) к полной мощности, измеряемой в киловольт-амперах (кВА). Оценка коэффициента мощности имеет особое значение в электрических системах, поскольку она определяет, насколько эффективно электрическая энергия преобразуется в полезную работу. Значение коэффициента мощности, которое ближе к единице, указывает на лучшую эффективность. С другой стороны, пониженный коэффициент мощности означает потери энергии из-за реактивной энергии в системе.

Реактивная мощность, которая приписывается индуктивным или емкостным нагрузкам, не выполняющим никакой полезной работы, таким как двигатели, трансформаторы или люминесцентное освещение, по-прежнему вносит вклад в общую потребляемую мощность. Объекты, работающие при низких коэффициентах мощности, могут понести более высокие расходы из-за повышенного потребления энергии, перегруженных систем распределения и штрафов, налагаемых коммунальными компаниями.

Инвестиции в оборудование или аппаратуру для питания сплит-систем, корректирующее оборудование или конденсаторные батареи, а также синхронные конденсаторы являются некоторыми из необходимых технических решений, которые смягчают низкие коэффициенты мощности. Эти устройства улучшают общий класс мощности за счет снижения потребности в реактивной мощности, стабилизации уровней напряжения и повышения общего качества электроэнергии. При правильном контроле и регулировке коэффициенты мощности обеспечивают полное соответствие эксплуатационным требованиям, необходимым для управления нагрузкой, использования энергии, снижения потерь при передаче и увеличения срока службы электрической инфраструктуры.

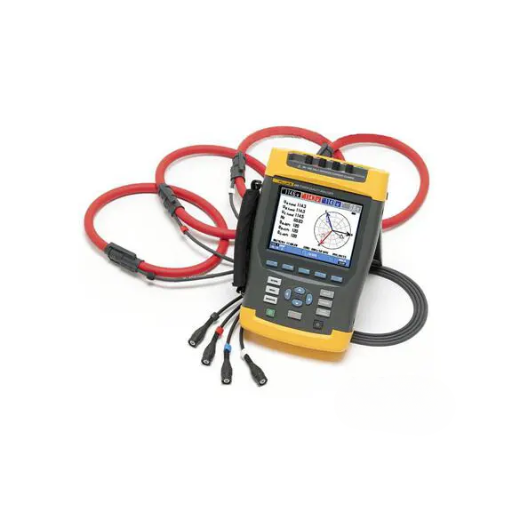

Как счетчик электроэнергии может повысить энергоэффективность?

Калибровка таких устройств, как счетчики электроэнергии, повышает энергоэффективность, предоставляя данные о потреблении в режиме реального времени. Другие электрические параметры, такие как напряжение, ток, энергия и другие соответствующие показатели, также влияют на определение энергоэффективности. Следовательно, менеджеры предприятий получают помощь в выявлении основной проблемы, связанной с неэффективным использованием энергии, и даже в оптимизации работы, противодействуя обнаруженным потерям. Таким образом, счетчики электроэнергии повышают производительность системы и эксплуатационные расходы. Соблюдение энергетических стандартов облегчается наряду с поддержкой более обоснованных решений, направленных на реализацию соответствующих инициатив по экономии энергии.

В чем разница между измерителем мощности и анализатором мощности?

Ключевые моменты	Сил-о-Метр	Анализатор мощности
Основная функция	Измеряет основные электрические параметры	Анализирует подробные показатели качества электроэнергии
Общие измеренные показатели	Напряжение, ток, потребление энергии	Гармоники, фазовый угол, анализ формы сигнала
Диапазон частот	Узкий диапазон частот	Широкий диапазон частот
Точность данных	Базовая точность для стандартных задач	Высокая точность для глубокого анализа
Область применения	Общий энергетический мониторинг	Расширенная диагностика системы
Типичные пользователи	Жилые и коммерческие помещения	Промышленные и исследовательские среды
Мониторинг в режиме реального времени	Поддерживает данные об энергии в реальном времени	Включает графики качества электроэнергии в реальном времени
Возможность хранения данных	Ограниченное или отсутствующее долгосрочное хранение	Обширное хранилище для исторического анализа
Стоимость	Более доступным	Более высокая стоимость, специализированное оборудование
Расширенные функции	Мало или нет	Предлагает передовые диагностические инструменты

Использование ваттметра для контроля потребления электроэнергии

Потребление электроэнергии различными устройствами и системами можно измерить с помощью различных приборов, одним из которых является ваттметр. Использование ваттметров весьма универсально, включая подключение их к электрооборудованию и соответствующим источникам питания, обеспечивая мгновенные показания потребления энергии, отображаемые в ваттах (Вт) или киловатт-часах (кВт·ч). Современные ваттметры предлагают дополнительную информацию, включая напряжение, ток, коэффициент мощности, что необходимо для тщательной диагностики энергии.

Бытовые потребители энергии часто находят удобным отслеживать приборы и устройства, потребляющие большое количество энергии, с помощью ваттметров, что помогает оптимизировать привычки и снизить счета за электроэнергию. С другой стороны, промышленные ваттметры имеют больше дополнительных функций, предназначенных для обслуживания сложных сред, таких как мониторинг качества электроэнергии и выполнение анализа нагрузки. Инструменты расширенного класса имеют дополнительные функции, такие как мониторинг энергии в течение более длительных периодов, что позволяет планировать техническое обслуживание предиктивным образом.

Растущее внимание к устойчивости ставит ваттметры в центр энергетического аудита как в малых, так и в крупных масштабах. Их использование не только помогает в проектах по экономии затрат, но и способствует глобальной инициативе по сокращению углеродного следа за счет эффективного управления энергией. При условии правильного использования ваттметры выдают ценную информацию, которую можно использовать при принятии решений и оптимизации на уровне системы.

Преимущества измерений мощности в реальном времени

Проведение измерений мощности в реальном времени имеет ряд преимуществ, таких как точное отслеживание и эффективное принятие решений. В следующем разделе описываются эти основные преимущества, подкрепленные данными:

1. Повышенная энергоэффективность

Постоянный мониторинг в реальном времени помогает выявить перерасход энергии, плохо функционирующие системы или нерегулярное потребление. Согласно исследованиям, постоянный мониторинг в реальном времени повышает экономию и снижает потери энергии на целых 15%.

2. Снижение цены

Получение информации в режиме реального времени позволяет частным лицам и предприятиям лучше управлять потреблением энергии и, таким образом, сокращать расходы на коммунальные услуги. Например, компании, которые тратят значительные суммы денег на энергию, стали свидетелями сокращения расходов до 30% благодаря измерениям мощности в режиме реального времени.

3. Улучшенное предиктивное обслуживание

Возможность отслеживать данные в режиме реального времени позволяет выявлять неисправности в электрических устройствах путем мониторинга отклонений в их энергопотреблении, что позволяет избежать более дорогостоящего ремонта в будущем. Исследование показало, что предиктивное обслуживание с помощью измерений в режиме реального времени помогает сократить время простоя оборудования на 25%.

4. Управление пиковой нагрузкой

Использование отслеживания в реальном времени помогает управлять энергетическими нагрузками в пиковые периоды, тем самым снижая расходы на потребление. Коммунальные службы, со своей стороны, могут предлагать некоторые формы финансовых штрафов за превышение определенных пороговых значений.

5. Оптимизация и надежность сети

Профилактические меры посредством мониторинга мощности в реальном времени могут активно предотвращать отключения электроэнергии, тем самым предотвращая перебои в работе сети. Эффективный баланс между поставками и спросом электроэнергии обеспечивает лучшее распределение сети, повышая ее надежность.

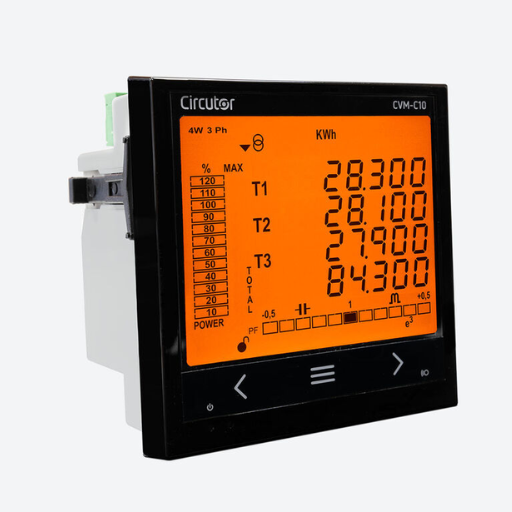

Как устранить проблемы с качеством электроэнергии с помощью регистратора?

При использовании регистратора для устранения неполадок с электричеством необходимо выполнить следующие действия:

1. Выберите подходящий регистратор

Убедитесь, что регистратор может захватывать все необходимые параметры, такие как перенапряжение, ток, гармонические искажения и частота. Также убедитесь, что регистратор сможет измерять все гармоники напряжения и тока.

2. Определите цель мониторинга

Исследование, будь то провалы или скачки напряжения, переходные процессы или гармоники, поможет в настройке регистратора.

3. Правильная установка регистратора

Подключите регистратор к системе питания на месте возникновения проблемы, убедившись, что регистратор надежно закреплен, чтобы предотвратить смещение. Защищает регистратор от внешних помех, используйте надлежащие меры предосторожности для защиты устройства.

4. Установить параметры ведения журнала

Настройте регистратор на запись данных в течение длительного периода. Это дополняет ваши цели. Установите временные окна и пороговые значения на основе ваших целей.

5. Анализировать собранные данные

Собирайте контролируемые данные, оценивайте отклонения от ожидаемых норм, уделяя особое внимание таким параметрам, как диапазоны, временные рамки, взаимосвязи и влияние внешней системы.

6. Внедрение корректирующих мер

Будьте готовы вносить изменения на основе проведенного анализа данных, потенциально устраняя проблемы с качеством электроэнергии, возникающие в результате обслуживания существующих компонентов системы, фильтров или обновления компонентов, соответствующих их активным аналогам в системе.

Выполнение этих шагов обеспечивает перекрестную сверку качества электроэнергии с архивными кодами неисправностей, что помогает создавать высоконадежные и эффективные электрические системы.

Использование регистраторов данных для анализа качества электроэнергии

Когда дело доходит до мониторинга электроэнергетических систем с течением времени, регистраторы данных обеспечивают наивысший порядок точности и эффективности. Такие устройства автоматически фиксируют электрические значения, такие как напряжение, ток, частота и даже гармоники в определенных временных интервалах, тем самым создавая всеобъемлющий набор данных. Современные регистраторы данных фиксируют переходные процессы, формы волн и другие нарушения, которые «пролетают» во время мониторинга и могут не быть видны мгновенно. Эти возможности гарантируют захват всех спорадических и кратковременных аномалий мощности.

Более того, эти устройства достаточно сложны, чтобы предлагать удаленный и облачный доступ к визуализации данных в реальном времени, что позволяет инженерам удаленно оценивать качество электроэнергии. Одна только эта функция сокращает время простоя, одновременно улучшая способность связывать шаги со временем, внешней температурой или колебаниями нагрузки. Такой подход позволяет обнаруживать гармонические искажения, провалы напряжения или другие прерывания, что позволяет проводить обоснованные изменения и корректирующие меры там, где это больше всего необходимо.

Правильная установка регистраторов данных значительно облегчает глубокое проникновение в электрические сети для оптимизации стабильности системы, повышения эффективности работы и обеспечения долгосрочной надежности.

Действия по выявлению и решению проблем с качеством электроэнергии

1. Определить объем расследования

Для начала проблемы с качеством электроэнергии должны быть ограничены определенными областями и оборудованием. Это включает понимание отчетов о симптомах, таких как отказы оборудования и необъяснимые простои. Правильное разграничение границ сокращает ненужные оценки и диагностику, обеспечивая при этом эффективную оценку.

2. Соберите базовые данные по мощности

Собирайте базовые электрические данные, измеряя напряжение, ток, частоту и гармонические искажения с помощью современных систем мониторинга качества электроэнергии. Во время плановых проверок регистраторы высокого разрешения фиксируют колебания, которые показывают волатильность с детализацией, но не на уровне, достаточном для немедленного обнаружения.

3. Анализируйте данные с помощью диагностических инструментов

Оцените данные с помощью диагностического программного обеспечения, сравнивая их с показателями качества электроэнергии, установленными регулирующими органами, такими как IEEE 519. Этот шаг помогает выявить чрезмерные общие гармонические искажения среди других факторов, включая общие гармонические искажения (THD), переходные всплески и несбалансированные нагрузки.

4. Исследуйте внешние источники

Исследуйте внешние переменные, такие как нарушения в подаче электроэнергии, условия окружающей среды или графики работы, которые могут повлиять на проблему качества электроэнергии извне. Это помогает отделить проблемы, возникающие внутри, от проблем, возникающих у поставщика электроэнергии.

5. Внедрение целевых решений

На основе проанализированной диагностики внедрение таких решений, как фильтры гармоник или стабилизаторы напряжения, или даже капитальный ремонт более современных систем электропроводки помогает устранить точно определенные проблемы. Эффективность максимизируется при минимизации непроизводительных расходов, когда решения применяются с точностью.

6. Проверка и мониторинг улучшений

Проверьте улучшения, используя то же самое оборудование для мониторинга и сравнивая новые данные с исходными базовыми данными. Кроме того, установите непрерывную систему мониторинга для обнаружения любых будущих аномалий.

Принятие этих мер позволит поддерживать качество электроэнергии, что приведет к увеличению срока службы оборудования, повышению надежности его работы и минимизации потерь энергии в электрических сетях.

Важность измерений напряжения и тока при устранении неисправностей

Выполнение правильных показаний напряжения и тока имеет решающее значение в любой электрической системе для обнаружения и устранения проблем. Эти параметры раскрывают наиболее важную информацию о состоянии сети, что помогает определить наличие неисправностей, таких как дисбаланс, перегрузка и гармонические искажения. Измерение напряжения само по себе может выявить проблемы, указывая на отклонения от номинальных значений, что указывает на плохое регулирование или чрезмерное падение. Измерение тока имеет такое же значение для выявления неисправностей системы, таких как перегрузка по току, несбалансированная нагрузка или вредоносное присутствие нежелательных гармоник.

Сетевые анализаторы или цифровые мультиметры могут использоваться для сбора точных, в реальном времени, с высоким разрешением измерений анализируемой системы. Кроме того, эти измерения могут также помочь в изолировании анализа формы сигнала системы, которая включает переходные события, такие как провалы и скачки напряжения. Если их игнорировать, эти события могут привести к сбоям в работе оборудования. Более эффективные стратегии помогают быстрее изолировать проблемы, повышая эффективность и надежность системы, одновременно сокращая время простоя.

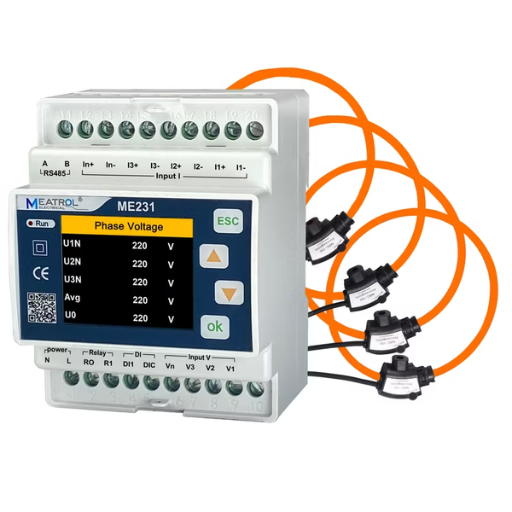

Что такое гармоники и почему они важны при анализе мощности?

Гармоники в электрической системе — это напряжения или токи, которые генерируются на частотах, кратных основной частоте системы. Они вызываются в основном нелинейными нагрузками, к которым относятся частотно-регулируемые приводы, светодиодное освещение и другие электронные приборы. Такие нагрузки потребляют энергию в несинусоидальной форме. Гармоники важны при анализе электропитания, поскольку они приводят к проблемам с качеством электроэнергии, таким как чрезмерные потери, перегрев оборудования, искажение напряжения питания и даже сбои в работе оборудования. Мониторинг гармоник позволяет точно определить их источники и использовать фильтрующие устройства для смягчения их воздействия, тем самым обеспечивая оптимальную производительность электрических систем.

Понимание гармоник в системах переменного тока

Определение гармоник системы питания переменного тока выявляет источники искажений, возникающих из-за нелинейных нагрузок, которые вызывают резкое потребление тока в отличие от медленного синусоидального потока. К ним относятся частотно-регулируемые приводы (VFD), выпрямители, инверторы и импульсные источники питания. Другие факторы включают промышленные дуговые печи, люминесцентные лампы и некоторые промышленные машины. Более того, растущее использование систем возобновляемой энергии вносит гармоники фотоэлектрическими инверторами из-за нелинейных характеристик процессов преобразования энергии, которые демонстрируют эти технологии.

Для оценки производительности в этих случаях наиболее приемлемой метрикой является коэффициент гармонических искажений (THD). Как и в любой отрасли, существуют приемлемые уровни THD, которые регулируются стандартами, такими как IEEE 519, который устанавливает пределы гармоник в электрических системах. Высокие значения THD могут снизить производительность системы, что может потребовать сложных решений, таких как пассивные или активные фильтры гармоник, фазосдвигающие трансформаторы или заменяющие устройства, которые вводят и подавляют определенные гармоники. Оценка и контроль контролируемых параметров очень важны с точки зрения надежности и эффективности современных энергосистем.

Влияние гармоник на электрооборудование и его производительность

Гармоники могут нарушить работу электрооборудования и ускорить износ его компонентов. В случае с частотно-регулируемыми приводами (ЧРП), трансформаторами и источниками бесперебойного питания (ИБП) искажение напряжения, вызванное гармониками, наносит ущерб этим системам. Чрезмерное количество гармонических токов вызывает перегрузки в обмотках и сердечниках оборудования, что приводит к перегреву, износу изоляции и значительному сокращению срока службы. В системах с повышенным гармоническим искажением двигатели могут страдать от снижения эффективности крутящего момента, постоянного непродуктивного шума, вибрации и снижения общей производительности. Более того, повышенные потери мощности в сочетании с ненужным срабатыванием защитных устройств или нарушением сигналов системы управления могут привести к ошибкам связи, тем самым еще больше усугубляя вред для эффективности электрической сети. Жизненно важное внимание уделяется сохранению функциональности современных электросетей путем активного изучения уникального гармонического профиля каждой системы и соответствующей адаптации стратегий смягчения.

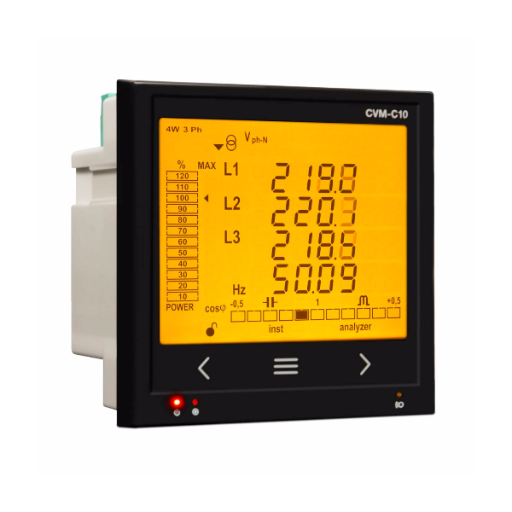

Что такое качество трехфазной электроэнергии и его измерение?

Качество трехфазного питания определяется как надежность, стабильность и эффективность использования электроэнергии в трехфазной системе питания. Оно гарантирует, что напряжение, ток и частота находятся в допустимых пределах и на приемлемых уровнях, чтобы поддерживать оптимальную производительность системы. Понижение класса мощности может привести к повреждению машин, потере энергии и дорогостоящим простоям.

Качество трехфазной электроэнергии контролируется на основе следующих аналитических параметров класса А: напряжение, балансировка тока, гармоники, коэффициент мощности, коэффициент гармонических искажений (THD). Передовые технологии или современные счетчики могут использоваться в качестве анализаторов качества электроэнергии для сбора текущих данных. Предотвращение эксплуатационных рисков становится возможным за счет обнаружения и исправления неудовлетворительных мер.

Основы трехфазных систем электропитания

Использование трехфазных систем электропитания для генерации, передачи и распределения электроэнергии в промышленности и на предприятиях является обычным явлением из-за их высокой надежности и эффективности. Эти системы имеют три проводника, каждый из которых несет переменный ток (AC) на 120 градусов сдвинутый по фазе относительно других. Такое разделение фаз предотвращает пульсацию, которая возникает в однофазных системах, обеспечивая постоянную передачу мощности.

Трехфазные системы в основном предпочтительны, поскольку они способны управлять большими нагрузками, потребляя меньше проводникового материала, чем их однофазные аналоги. Это необходимо в средах с высоким потреблением энергии, таких как заводы, центры обработки данных, крупные инфраструктурные проекты. Трехфазные системы имеют дополнительное преимущество, заключающееся в значительном упрощении управления двигателями переменного тока, что имеет решающее значение в промышленных приложениях, поскольку они обеспечивают более стабильный и плавный крутящий момент.

Звезда (Y) и дельта (∆) — две наиболее распространенные конфигурации, используемые для конфигурирования напряжений, каждая из которых обеспечивает определенные преимущества в зависимости от потребностей приложения. Например, конфигурации звезды имеют нейтральный провод, который позволяет использовать несколько уровней напряжения одновременно, в то время как конфигурации треугольника предпочтительны для передачи высокого напряжения из-за их прочной конструкции.

Понимание основ трехфазных систем, а также их гармоник, регулирования напряжения и балансировки нагрузки имеет важное значение для достижения эффективности, минимизации потерь и обеспечения стабильности в сложных электрических сетях. Эти принципы помогают сохранить эксплуатационную эффективность и поддержать гибкость развития передовых технологий.

Преимущества контроля качества трехфазной электроэнергии

Эффективность, надежность и безопасность электрических систем во многом зависят от эффективного захвата показателей гармонических искажений частоты напряжения/тока в границах трехфазной энергосистемы. Потенциал оптимизации для эксплуатационной эффективности и экономии средств для многих организаций может быть использован из эксплуатационных выгод за счет охвата всех трехфазных параметров питания. Ниже приведены подробные сведения о преимуществах, достигнутых при захвате трехфазных параметров питания, часто называемых качеством питания:

1. Улучшение производительности и долговечности оборудования

Чрезмерного потребления энергии и повреждения оборудования, обусловленного параметрами качества электроэнергии, можно избежать с помощью точного мониторинга качества электроэнергии. Например, встроенная защита при потоке активной и реактивной мощности как двух слитых величин обеспечивает безопасность оборудования. Было отмечено, что если дисбаланс напряжения составляет всего 2%, то потери двигателя подскакивают до 10%, что резко сокращает срок службы оборудования и приводит к долгосрочным дополнительным расходам на техническое обслуживание.

2. Сокращение времени простоя и затрат, связанных с отключениями

Выявление, контроль и автоматизация эксплуатационных факторов, таких как диагностика переходных пиков, управление должно функционировать в определенных пределах в идеальных рабочих точках, чтобы избежать эксплуатационного застревания контура управления. Исследования, проведенные IEEE, показывают, что финансовые последствия восстановления после сбоя из-за незапланированных отключений, вызванных нарушениями качества электроэнергии, составляют около 150 миллиардов долларов только для предприятий США, что демонстрирует огромные бизнес-возможности с эффективной автоматизацией управления.

3. Повышенная энергоэффективность

Неиспользованное потребление энергии часто обусловлено гармониками, низким коэффициентом мощности, несбалансированными нагрузками, что создает ловушку электрической энергии/эффективности ACM, вызванную необеспеченным соотношением использованной электроэнергии и поставленной электроэнергии. Изменение коэффициента мощности представляет собой экономический аспект, поскольку стоимость использования электроэнергии может снизиться на 10-15%, что прямо пропорционально ограничивает расходы на коммунальные услуги в экономичные сроки.

4. Оптимизированная балансировка нагрузки

Мониторинг мощности балансирует распределение нагрузки, способствует повышению эффективности работы многофазных систем с минимальными потерями мощности. Равное потребление мощности во время активности повышает эффективность работы оборудования по передаче энергии, одновременно снижая риск чрезмерного нагревания и неэффективности.

5. Соответствие нормативным стандартам

Многие предприятия связаны IEEE 519, касающимся гармонических искажений, и IEC 61000, касающимся электромагнитной совместимости. Системы ограждений помогают соблюдать эти границы, тем самым избегая штрафов или остановок работы, вызванных несоблюдением.

Достижение систематической надежности повышает эффективность бизнеса. Поэтому минимизация риска требует качественного мониторинга трехфазных систем электропитания.

Справочные источники

1. Анализатор мощности: швейцарский армейский нож для тестирования электроники: В этой статье обсуждается универсальность анализаторов мощности при измерении качества электроэнергии как для систем постоянного, так и переменного тока.

2. Анализаторы мощности и измерители мощности: Он дает представление о точности и частотных возможностях анализаторов и измерителей мощности для устройств, которые генерируют, преобразуют или потребляют электроэнергию.

3. Анализаторы качества электроэнергии Fluke: Этот ресурс посвящен усовершенствованным трехфазным регистраторам электроэнергии для изучения энергопотребления и регистрации качества электроэнергии.

4. Анализ электропитания: Анализаторы Dewesoft выделяются своей способностью измерять сигналы высокого напряжения и тока, а также широкий спектр параметров.

5. Многоканальные анализаторы мощности: На этой странице обсуждаются прецизионные анализаторы мощности Vitrek, известные своей высокой точностью, быстрой выборкой и расширенным гармоническим анализом.

Часто задаваемые вопросы (FAQ):

В: Что такое прецизионный анализатор мощности и почему он важен?

A: Прецизионный анализатор мощности — это измерительный прибор, который точно измеряет различные электрические параметры, включая фазную мощность, среднеквадратичное напряжение и ток. Он необходим для обеспечения эффективной количественной оценки качества электроэнергии и потребления энергии, особенно в приложениях, включающих трехфазные системы электропитания.

В: Как анализатор гармоник помогает в измерении качества электроэнергии?

A: Гармонический анализатор помогает выявлять и анализировать гармонические искажения в электрических системах. Используя этот инструмент, инженеры могут оценить качество трехфазного питания и его влияние на производительность оборудования, гарантируя, что гармоники будут сведены к минимуму для оптимальной работы.

В: Каковы преимущества использования трехфазного регистратора качества электроэнергии?

A: Трехфазный регистратор качества электроэнергии позволяет осуществлять непрерывный мониторинг и регистрацию данных параметров качества электроэнергии по всем трем фазам. Это обеспечивает подробный анализ электроэнергии с течением времени, помогая выявлять проблемы и тенденции в потреблении и качестве электроэнергии.

В: Может ли цифровой анализатор мощности измерять как переменный, так и постоянный ток?

A: Да, цифровой анализатор мощности может измерять как мощность переменного, так и постоянного тока, что делает его универсальным для различных применений, включая тестирование импульсных источников питания и других электрических устройств.

В: Какую роль играет подключение Ethernet в анализаторах мощности?

A: Ethernet-подключение в анализаторах мощности облегчает передачу данных и связь с аналитическим программным обеспечением, позволяя осуществлять удаленный мониторинг и управление. Эта функция расширяет возможности анализа измерений мощности и эффективного управления несколькими приборами.

В: Как можно использовать трехфазный регистратор энергии для управления энергопотреблением?

A: Трехфазный регистратор энергии может быть развернут для мониторинга и записи потребления энергии в трехфазных энергосистемах. Собранные данные могут быть проанализированы для оптимизации использования энергии, выявления неэффективности и поддержки инициатив по энергосбережению.

В: Каково значение среднеквадратичных значений при измерениях мощности?

A: Значения RMS (среднеквадратичные) имеют решающее значение в измерениях мощности, поскольку они обеспечивают точное представление эффективного напряжения или тока в системах переменного тока. Это важно для точного расчета мощности и энергии, особенно в трехфазных системах питания.

В: Чем анализаторы электропитания Keysight отличаются от анализаторов качества электроэнергии Fluke?

A: Анализаторы мощности Keysight известны своей высокой точностью и расширенными функциями для детального анализа мощности, в то время как анализаторы качества мощности Fluke известны своими удобными интерфейсами и надежной конструкцией. Выбор между ними обычно зависит от конкретных потребностей и предпочтений в измерениях.

В: Какие типы приложений требуют использования портативных анализаторов мощности?

A: Портативные анализаторы мощности идеально подходят для приложений, требующих тестирования на месте, таких как устранение неисправностей электрических систем, мониторинг качества электроэнергии в промышленных условиях или проведение аудита энергопотребления. Их гибкость позволяет легко транспортировать и устанавливать в разных местах.

В: Как процесс преобразования электроэнергии влияет на показатели качества электроэнергии?

A: Процесс преобразования мощности может вносить искажения и влиять на общее качество электроэнергии. Использование точных приборов, таких как трехфазные анализаторы качества электроэнергии, может помочь оценить влияние преобразования на качество электроэнергии и обеспечить оптимальную производительность электрических систем.
