So messen Sie den Erdungswiderstand mit einem Erdungswiderstandsprüfer

Die genaue Messung des Erdungswiderstands ist bei elektrischen Anlagen wichtig, da sie die Sicherheit und Zuverlässigkeit beeinflusst. Ob Elektroingenieur, Außendiensttechniker oder Sicherheitsinspektor: Wer den effektiven Einsatz eines Erdungswiderstandsmessgeräts beherrscht, kann Fehler in der Elektronik und Sicherheitsrisiken vermeiden und gleichzeitig die Einhaltung gesetzlicher Normen gewährleisten. In diesem Blogbeitrag erkläre ich Ihnen Schritt für Schritt, anstatt alles auf einmal zu erklären. So können Sie alles Schritt für Schritt verstehen. Von der Interpretation der Ergebnisse über die Zusammenstellung der Ausrüstung bis hin zur Vorbereitung erhalten Sie die nötige Perspektive, um genaue und zuverlässige Erdungswiderstandsmessungen durchzuführen.

Was ist Erdwiderstandsmessung?

Die Messung des Erdungswiderstands umfasst die aktive Bestimmung des Widerstands und die Messung von Werten, die durch Fehler und Überspannungen beeinflusst werden. Erdungssysteme müssen elektrische Störungen effektiv und sicher ableiten, daher sind diese Messungen von grundlegender Bedeutung. Niedrige Erdungswiderstandswerte verbessern die Gerätesicherheit und gewährleisten eine ordnungsgemäße Leitfähigkeit der Struktur. Präzise Erdungswiderstandsmessungen ermöglichen die Leistungsüberprüfung von Erdungssystemen, den Geräteschutz, die Minderung des Systemausfallrisikos und die Reduzierung der Stromschlaggefahr.

Definition des Erdwiderstands

Der Erdungswiderstand gibt an, wie hoch der ohmsche Widerstand eines Systems gegenüber der Erde ist, in die es entladen wird. Er ist einer der wichtigsten Parameter in verschiedenen elektrischen Anlagen. Er wird in Ohm (Ω) angegeben und hängt von der Bodenzusammensetzung, dem Feuchtigkeitsgehalt und der Temperatur ab. Niedrigere Widerstandswerte sind direkte Indikatoren für den Erdungswiderstand und somit für die Effizienz des geerdeten Systems.

Für die meisten Erdungssysteme ist ein Erdungswiderstand von unter 5 Ohm ausreichend, wobei die spezifischen Parameter je nach Mobilfunkstandard regional unterschiedlich sind. In Gebieten mit hohem Erdungswiderstand können zudem fortschrittliche Methoden wie der Einsatz von Erdungsstäben oder Bodenverbesserungsmaterialien eingesetzt werden. Durch die Einhaltung optimal niedriger Erdungswiderstände können Ingenieure elektrische Gefahren und Geräteschäden vermeiden und die Zuverlässigkeit wichtiger Systeme in zahlreichen Umgebungen und zwischen kritischen Systemen gewährleisten.

Bedeutung der Erdungswiderstandsmessung

Wie bei jedem anderen elektrischen System muss auch die Erdung eines elektrischen Systems durch eine ordnungsgemäße Messung des Erdungswiderstands sicher gewährleistet werden. Die Prüfung des Erdungswiderstands bewertet die Effizienz von Erdungssystemen, die das Risiko von Stromschlägen für Personen und Geräte durch die sichere Ableitung von Fehlerströmen in den Boden verringern sollen. Untersuchungen des spezifischen Bodenwiderstands zeigen Unterschiede je nach Bodenart, Feuchtigkeitsgehalt und sogar Temperatur auf, was aufgrund der sich ständig ändernden Umweltbedingungen gründliche und regelmäßige Prüfungen erforderlich macht. Beispielsweise haben feuchte Böden im Vergleich zu trockenen und felsigen Böden einen geringeren spezifischen Widerstand und können daher die Erdung verbessern. Zu den fortschrittlichen Methoden, die Leistung von Erdungssystemen zu prüfen und die erforderliche Präzision und Zuverlässigkeit zu erreichen, gehören die Dreipunkt-Spannungsabfallmethode sowie die Klemmprüfmethode. Regelmäßige Überwachung hilft Ingenieuren, Probleme rechtzeitig zu beheben und sicherzustellen, dass sie konforme Standards wie IEEE 81 und NEC (National Electrical Code) einhalten, um die Infrastruktur und Menschenleben zu schützen.

Wie sich der Erdwiderstand auf elektrische Systeme auswirkt

Die Funktion des Erdungswiderstands beeinflusst maßgeblich die Effektivität und den Schutz elektrischer Anlagen in einem Unternehmen. Dies ist insbesondere bei der Installation und Wartung von Erdungssystemen von entscheidender Bedeutung. Ein erhöhter Erdungswiderstand führt zu einer unzureichenden Ableitung von Fehlerströmen, was zu Geräteschäden sowie einem erhöhten Risiko von elektrischen Bränden und Gefährdungen für das Personal führen kann. Stellen Sie sich vor, ein elektrisches System verfügt über ein Erdungssystem, berücksichtigt aber dessen hohen Widerstand nicht. In solchen Fällen kann das System Blitzüberspannungen oder andere vorübergehende Überspannungen nicht ordnungsgemäß ableiten, was zu Stromschlaggefahr und längeren Ausfallzeiten führt. Ein optimaler Erdungswiderstand (üblicherweise unter 5 Ohm) ermöglicht eine verbesserte Leistung und einen zuverlässigen Betrieb von Schutzeinrichtungen wie Leistungsschaltern oder Überspannungsschutzgeräten in kritischen Anlagen. Diese und die meisten anderen Parameter werden von externen Faktoren wie Bodenbeschaffenheit, Feuchtigkeitsgehalt und Temperatur beeinflusst, was regelmäßige Widerstandsprüfungen erforderlich macht. Darüber hinaus haben Ingenieure weitere Möglichkeiten, die Systemleistung und die Einhaltung von Vorschriften zu überprüfen, unter anderem durch Spannungsabfallmessungen. Dies gewährleistet eine verbesserte Zuverlässigkeit und Sicherheit elektrischer Systeme.

Wie verwendet man einen Erdungswiderstandsprüfer?

1. Bereiten Sie den Testbereich vor

Beseitigen Sie alle Hindernisse in der Nähe des Prüfgeländes. Bestimmen Sie die Position der zu prüfenden Erdungselektrode oder des Erdungssystems.

2. Richten Sie die Ausrüstung ein

Wie in der Bedienungsanleitung angegeben, muss die entsprechende Leitung an den Tester angeschlossen werden. Dies geschieht durch das Anschließen der Prüfleitungen an die Erdungselektrode, während zusätzliche Stäbe in festgelegten Abständen in den Boden gesteckt werden.

3. Position der Hilfsstangen

Platzieren Sie die Hilfsstäbe (Spannungs- und Stromstäbe) linear im Erdungsfeld und entfernen Sie sich von diesem. Der Abstand zwischen den Stäben hängt von der gewählten Prüfmethode ab und kann beispielsweise die Spannungsabfallmethode sein.

4. Führen Sie den Test durch

Starten Sie den Tester und beginnen Sie mit dem Messzyklus. Das Gerät legt einen kontrollierten Strom an das Erdungssystem an und misst den Widerstand. Befolgen Sie die Anweisungen auf dem Bildschirm oder lesen Sie die Anleitung im Handbuch.

5. Ergebnisse aufzeichnen und interpretieren

Dokumentieren Sie alle nach dem Test angezeigten Widerstandswerte. Vergleichen Sie die Ergebnisse mit den zulässigen Standards und Grenzwerten, um die Wirksamkeit des Erdungssystems zu beurteilen.

Beachten Sie die Herstellerangaben und die geltenden Prüfsicherheitsprotokolle. Regelmäßige Kalibrierung und Wartung nach vorgeschriebenen Verfahren verbessern die Messgenauigkeit des Testers.

Einrichten des Erdungswiderstandsprüfers

Korrekte Konfiguration des Erdungswiderstandsprüfer garantiert präzise Messwerte unter Einhaltung der Sicherheitsprotokolle. Sicherheit und Messgenauigkeit beginnen mit der Überprüfung der Sonden und Kabel des Prüfgeräts. Der Erdungswiderstandsprüfer sollte keinen elektromagnetischen Feldern ausgesetzt sein, da die Messung dadurch gestört werden kann.

Alle Anschlüsse sind gemäß dem beigefügten Schaltplan oder der Geräteanleitung vorzunehmen. Besonderes Augenmerk gilt der Sicherung der Elektrodenpunkte. Bei der Dreipunktprüfung sind die zusätzlichen Erdungsspieße unter Beachtung des empfohlenen Abstands von mindestens dem Fünffachen der Tiefe der zu prüfenden Erdungselektrode zu verlegen. Diese Messungen reduzieren glaubwürdige und unerwünschte Fehler.

Kapazitive oder induktive Kopplung kann die Messungen erheblich beeinträchtigen. Stellen Sie sicher, dass der Messort frei von übermäßiger Feuchtigkeit, Schmutz oder anderen Verunreinigungen ist, die den aufgezeichneten Widerstandswert verändern könnten. Wählen Sie in den Menüeinstellungen des Geräts den entsprechenden Bereich oder den Automatikmodus (falls vorgesehen), um die Initialisierung abzuschließen. Die Durchführung dieser Schritte führt zu einer verbesserten Fehlerreduzierung und einer sicheren, zuverlässigen Systemdiagnose.

Anschluss der Masseelektroden

Für präzise Messwerte und eine einwandfreie Konnektivität muss die Platzierung der Erdungselektroden stets den bewährten Verfahren entsprechen. Markieren Sie die geeigneten Elektrodenpositionen und achten Sie dabei darauf, dass der Abstand zwischen den Elektroden den Durchmesserabstandsregeln entspricht, die auf dem Testmodell und den Standortbedingungen basieren. Die korrekte Elektrodenplatzierung erhöht die Genauigkeit, indem räumliche Störungen durch nahegelegene Leitungen mit hoher Leitfähigkeit oder andere unterirdische Versorgungsleitungen minimiert werden.

Stellen Sie nach der Positionierung sicher, dass eine stabile Verbindung zwischen den Elektroden und den Messleitungen besteht. Lose Verbindungen müssen unbedingt überprüft werden, da sie zu fehlerhaften Messwerten führen können. Für optimale Leistung bieten Elektroden aus korrosionsbeständigen Materialien wie Edelstahl und Kupfer eine bessere Langzeitstabilität und Leitfähigkeit. Berücksichtigen Sie bei der Messung des Erdungswiderstands außerdem Bodenart, Feuchtigkeitsgehalt und Temperatur, da diese die Qualität der Messungen stark beeinflussen. Die genaue Einhaltung dieser Verfahren trägt dazu bei, die Integrität des Erdungssystems zu gewährleisten und die Zuverlässigkeit des gesamten Prüfverfahrens zu erhöhen.

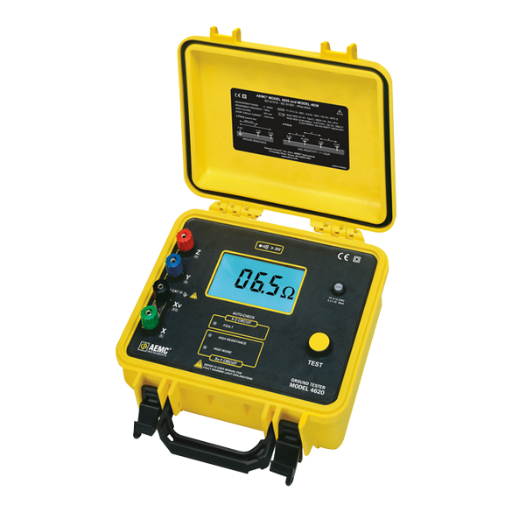

Was sind die Best Practices für Erdungswiderstandstests?

1. Wählen Sie die richtige Testmethode: Wählen Sie die geeignete Methode basierend auf dem Erdungssystem und den Umgebungsbedingungen. Dies kann die Dreipunkt-Abfallpotentialmethode oder die Klemmmethode sein. Jede Methode hat ihre Anwendungsmöglichkeiten und gewährleistet eine genaue Messung.
2. Bereiten Sie die Teststelle vor: Entfernen Sie alle möglichen Störungen, wie etwa in der Nähe befindliche leitende Objekte oder unterirdische Versorgungseinrichtungen, die die Genauigkeit der Ergebnisse beeinträchtigen könnten.
3. Stellen Sie die richtige Platzierung der Elektroden sicher: Bei Methoden, die Testelektroden erfordern, ordnen Sie diese gemäß bewährten Methoden und standardisierten Verfahren innerhalb der empfohlenen Abstände an, um Störungen zu vermeiden.
4. Berücksichtigen Sie die Umgebungsbedingungen: Zeichnen Sie den Bodenwiderstand während verschiedener Zeiträume auf, z. B. während der Regen- und Trockenzeit, um eine Reihe realistischer Werte unter tatsächlichen Bedingungen genau zu messen.
5. Prüfgeräte kalibrieren: Halten Sie sich an die Kalibrierungsrichtlinien des Herstellers und planen Sie regelmäßige Wartungen ein, um die Präzision und Zuverlässigkeit der aufgezeichneten Daten sicherzustellen.

Durch die zuverlässige Einhaltung dieser Richtlinien wird eine hohe Genauigkeit der durchgeführten Tests gewährleistet und die Zuverlässigkeit des gesamten Erdungssystems gewahrt.

Auswahl des richtigen Erdungswiderstandsprüfers

Bei der Auswahl der am besten geeigneten ErdungswiderstandsprüferZunächst ist es unerlässlich, die vom Prüfer verwendeten Messtechniken zu analysieren. Einige Methoden sind die Fallspannungs-, Selektiv- und Clamp-On-Technik; jede hat ihren eigenen Anwendungsbereich, beispielsweise die Prüfung in hochohmigen Böden.

Achten Sie bei den Spezifikationen des jeweiligen Geräts besonders auf Messbereich, Messauflösung und Genauigkeit. Moderne Tester bieten manchmal größere Messbereiche und höhere Genauigkeitswerte, die für industrielle oder kritische Projekte erforderlich sind. Weitere Faktoren wie Benutzerfreundlichkeit und Tragbarkeit sind für Techniker, die viele Tests außerhalb ihres Büros durchführen, von entscheidender Bedeutung. Geräte mit benutzerfreundlichen Schnittstellen und robuster, aber leichter Konstruktion können die Effizienz im Außendienst erheblich steigern.

Darüber hinaus gibt es immer mehr moderne Tester mit Datenprotokollierung und drahtloser Datenübertragung, die es Anwendern ermöglichen, Daten problemlos zu speichern, zu analysieren und auszutauschen. Hilfreich für umfassende Berichte und langfristige Dokumentation ist außerdem die Kompatibilität mit offenen oder proprietären Datenmanagementsystemen. Für zuverlässige Rahmenbedingungen und die Sicherheit des Personals während der Prüfung halten Sie sich an die IEC- und NFPA-Normen sowie Branchenzertifizierungen, um die Einhaltung gesetzlicher Bestimmungen zu gewährleisten.

Installationstipps für genaue Messungen

1. Wählen Sie geeignete Umgebungsbedingungen

Temperatur, Luftfeuchtigkeit und elektromagnetische Störungen sind Beispiele für externe Faktoren, die Messungen beeinflussen können. Konfigurieren Sie das Gerät in einer stabileren Umgebung, in der diese Faktoren kontrolliert werden können, um die meisten möglichen Störungen auszuschließen. Bei temperaturempfindlichen Geräten sollten Temperaturschwankungen innerhalb von ±1 °C liegen.

2. Sorgen Sie für eine sichere Montage und Ausrichtung

Eine unsachgemäße Montage kann zu Fehlausrichtungen führen, die Messfehler verursachen. Eine Fehlausrichtung von mehr als 0.1° kann die Datengenauigkeit beeinträchtigen. Daher sind hochpräzise Montagevorrichtungen sowie ein Kalibrierlaser oder ähnliche Werkzeuge zur Überprüfung der Ausrichtung erforderlich.

3. Kalibrieren Sie die Geräte vor der Verwendung

Um die Präzision aller Geräte zu gewährleisten, ist eine sorgfältige Kalibrierung unerlässlich. Verwenden Sie rückverfolgbare Kalibrierungsmethoden gemäß ISO/IEC 17025 und stellen Sie sicher, dass die Kalibrierzertifikate gültig und konform sind. Eine optimale Betriebsleistung wird durch regelmäßige Kalibrierungsintervalle, z. B. vierteljährlich oder halbjährlich, erreicht.

4. Überprüfen Sie Verbindungen und Signalpfade

Die Messgenauigkeit kann durch schlechte Verbindungen, beschädigte Kabel oder Signalverlust erheblich beeinträchtigt werden. Um Störungen zu vermeiden, verwenden Sie abgeschirmte oder Koaxialkabel und überprüfen Sie alle Anschlüsse auf Oxidation und Verschleiß. Überprüfen Sie außerdem die Signalintegrität, um eine Signalübertragungseffizienz von mindestens 95 % sicherzustellen.

Durch Befolgen der oben beschriebenen Schritte ermöglichen die nachstehenden detaillierten Installationsvorschläge die Einhaltung strenger Branchen- und Regulierungs-Benchmarks und verbessern gleichzeitig die Zuverlässigkeit und Präzision der Messungen erheblich.

Welche Faktoren beeinflussen die Erdungswiderstandswerte?

1. Bodenarten: Die Bodenzusammensetzung umfasst sandige, lehmige und steinige Böden, die sich in ihrer elektrischen Leitfähigkeit und damit in ihren Widerstandswerten unterscheiden. Feuchte und lehmige Böden haben einen geringeren Widerstand als trockene und sandige Böden.

2. Wassermenge: Ein höherer Wassergehalt führt zu einem umgekehrt proportionalen Verhalten des Messwiderstands. Höhere Feuchtigkeit verringert den Widerstand, während trockenere Bedingungen ihn erhöhen.

3. Sonne tanken: Sinken die Temperaturen, führt dies zu einer Verringerung der Bodenleitfähigkeit und gefrorener Boden neigt dazu, einen viel höheren Widerstand zu haben.

4. Tiefe und Installation der Erdungselektroden: Geringere Variabilität in tieferen Bodenschichten bedeutet, dass sie mehr Feuchtigkeit speichern. Diese Faktoren führen zusammen mit dem automatischen Jahreszeitenwechsel zu einer besseren Feuchtigkeitsleitfähigkeit und einem geringeren spezifischen Widerstand.

5. Standortspezifische Probleme: Der Bodenwiderstand kann durch geografische Standortänderungen, die Nähe zu Salzwasser, industrielle Verschmutzung und saisonale Veränderungen beeinflusst werden.

Bodenwiderstand und seine Auswirkungen

Der spezifische Bodenwiderstand bestimmt maßgeblich die Eignung von Erdungssystemen. Dieser Parameter, der spezifische Bodenwiderstand, ist definiert als die Fähigkeit des Bodens, elektrischen Strom zu leiten. Er hängt von verschiedenen Faktoren ab, wie Feuchtigkeitsgehalt, Temperatur, Mineralzusammensetzung und Dichte. Böden mit geringerem spezifischen Widerstand, wie Ton und lehmige Böden mit hohem Feuchtigkeitsgehalt, bieten einfachere Wege für die elektrische Ableitung und eignen sich ideal für die Erdung. Trockene Sand- und Steinböden hingegen weisen einen höheren spezifischen Widerstand auf und erfordern möglicherweise Maßnahmen wie chemische Verstärkung oder den Einsatz von Tiefenelektroden, um die gewünschte Erdungseffizienz zu erreichen.

Studien zeigen, dass saisonale und regionale Faktoren den Bodenwiderstand beeinflussen können. Beispielsweise können kältere Temperaturen den Widerstand aufgrund gefrorenen Bodens erhöhen. In feuchteren Jahreszeiten sinkt der Widerstand aufgrund der Sättigung tendenziell. Für genaue Messwerte wird die Wenner-Vierstiftmethode bevorzugt, da sie zuverlässige Informationen zum Bodenwiderstand in verschiedenen Tiefen liefert. Solche Ansätze gewährleisten die richtige Auslegung der Erdungssysteme, sodass diese sicher, zuverlässig und widerstandsfähig gegenüber Umweltveränderungen sind.

Einfluss von Feuchtigkeit auf Widerstandswerte

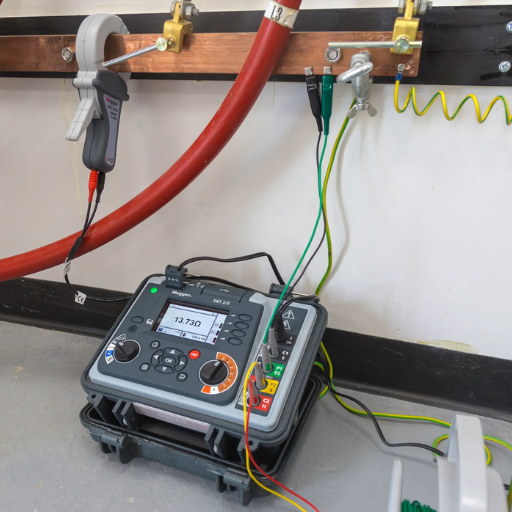

Welche verschiedenen Methoden gibt es zur Erdungswiderstandsprüfung?

Es gibt drei Hauptmethoden zur Messung des Erdungswiderstands, die üblicherweise verwendet werden:

1. Die Fall-of-Potential-Methode

Bei diesem Ansatz werden zwei Hilfselektroden, eine Strom- und eine Spannungssonde, in bestimmten Abständen von der Erdungselektrode in den Boden eingebracht. Dies ist die am häufigsten verwendete Methode zur Erdungswiderstand messen. Um genaue Ergebnisse zu erzielen, ist ausreichend Platz erforderlich. Über das Erdungssystem wird Strom in die Kernprobe eingespeist und die Spannung erfasst, um genaue Widerstandswerte zu ermitteln.

2. Die Clamp-On-Methode

Die Klemmtechnik eignet sich am besten für Systeme, bei denen eine Trennung unpraktisch ist. Sie misst den Widerstand mit speziellen Klemmen, ohne dass Prüfspitzen in die Erde eingeführt werden müssen. Diese Methode eignet sich gut für Routineprüfungen, ist jedoch möglicherweise nicht für Systeme geeignet, bei denen hohe Genauigkeit erforderlich ist oder parallele Erdungspfade vorhanden sind.

3. Die selektive Methode

Die selektive Methode kombiniert Stromzangen und Spannungsmessleitungen, um den Widerstand bei laufendem System zu messen, ähnlich wie die Spannungsabfallmethode. Sie eignet sich am besten, wenn eine Trennung unpraktisch ist. Diese Methode liefert genauere Messungen und sorgt gleichzeitig für minimale Störungen des restlichen Geräts oder Systems.

Jede Methode hat spezifische Einsatzmöglichkeiten und diese müssen an die Standortbedingungen, die Systemauslegung und die Genauigkeitsanforderungen angepasst werden.

Verwenden einer 3-Punkt-Testmethode

Die 3-Punkt-Testmethode, allgemein als Spannungsabfallmethode bekannt, ist eine der beliebtesten und bewährtesten Techniken zur Messung des Widerstands eines Erdungssystems. Dabei werden zwei Hilfselektroden, die so genannte Stromelektrode (C) und die Spannungselektrode (P), unter Aufsicht in bestimmten Abständen von der Erdungselektrode platziert. In den Boden wird dann ein Prüfstrom eingespeist, der durch die Stromelektrode fließt. Die resultierende Spannungsdifferenz zwischen der Erdungselektrode und der Spannungselektrode wird gemessen. Wenn die Spannungselektrode auf einem geraden Weg zwischen der Erdungselektrode und der Stromelektrode bewegt wird, bildet sich eine Spannungskurve. Auf der Kurve lässt sich dann ein flacher Bereich erkennen, wodurch der Erdungswiderstand genau gemessen werden kann.

Hochentwickelte Messgeräte ermöglichen die Automatisierung von Messung und Analyse, was sowohl die Effizienz als auch die Genauigkeit verbessert. Fachkräfte sind für die Bedienung der Geräte nicht mehr erforderlich, da automatisierte Mess- und Analysegeräte das Risiko menschlicher Fehler minimieren. Darüber hinaus berücksichtigen die Regeln die Einhaltung bestimmter Abstände zwischen Elektroden, die oft im Verhältnis 1:3 zum Sondenabstand eingestellt sind, um die Genauigkeit zu verbessern und Störungen durch umgebende leitfähige Systeme zu begrenzen. Bis heute dient diese Methode einem der wichtigsten Zwecke bei der Bewertung von Reaktionsfähigkeit und Sicherheit in verschiedenen elektrischen Installationen von Erdungssystemen.

Die 2-Punkt-Testmethode verstehen

In vielen Industriebereichen gibt es leitfähige Systeme zur Messung des elektrischen Widerstands mit der sogenannten 2-Punkt-Methode. Dabei werden zwei Elektroden oder Sonden, wie oben erwähnt, auf das zu messende Material gelegt und schließen so den Stromkreis für die Messung und die Erfassung des Spannungsabfalls.

Die V=IR-Form des Ohmschen Gesetzes wird angewendet und der Widerstand berechnet. Während der Wettbewerb die Effektivität von 2-Punkt-Tests verfeinert, bietet diese Methode Vorteile wie Benutzerfreundlichkeit und Einfachheit. Für rasche Auswertungen, beispielsweise bei Felduntersuchungen oder vor Ort zur Beurteilung der strukturellen Integrität eines Materials, sind diese Funktionen unverzichtbar. Die beunruhigend geringe Genauigkeit (im Vergleich zu 4- bis 6-Leiter-Techniken) der Messung macht es sehr schwierig, niedrige Widerstandswerte zu überprüfen. Im Vergleich zu modernen Messsystemen werden bei Arbeiten unter extrem lauten Bedingungen heute Techniken zur Reduzierung von Hintergrundstörungen und Algorithmen eingesetzt, wodurch die Signale stabiler werden. Während Messungen mit harten Elektroden, die konstant Strom liefern, trivial erscheinen, eliminiert die Bereitstellung einer konstanten Kraft einen Großteil der potenziellen systematischen Verzerrungen. Solche Geräte werden von Personen verwendet, die die Parameter des elektrischen Widerstands und der Leitfähigkeit von Materialien in Industriemaschinen und der Bauwissenschaft bestimmen müssen.

Wie interpretiert man die Ergebnisse einer Erdungswiderstandsmessung?

Um die Wirksamkeit von Erdungswiderstandsmessungen zu beurteilen, ist es wichtig, die Ergebnisse mit den festgelegten Benchmarks oder Zielen für die jeweilige Messung abzugleichen. In den meisten Fällen wird ein gleichbleibender Widerstand von weniger als 5 Ohm bevorzugt. Es ist auch wichtig zu verstehen, dass dieser Wert je nach standortspezifischen Bedingungen oder spezifischen Systemanforderungen variieren kann. Höhere Widerstandswerte stehen oft mit Problemen wie mangelhaften Elektrodenanschlüssen, geringer Leitfähigkeit des Bodens oder einer unzureichenden Systemauslegung in Verbindung. Liegt ein Messwert über oder unter dem Toleranzbereich, muss etwas unternommen werden, um die Grundursache des Problems zu identifizieren und zu beheben. Tatsächlich ist es immer ratsam, die von IEEE oder IEC festgelegten Normen zu Rate zu ziehen, da diese relevante Empfehlungen, insbesondere zu Konformitätsanforderungen, enthalten.

Die Widerstandswertanzeige verstehen

Widerstandswerte über oder unter einem bestimmten Zielwert dürfen nicht ignoriert werden, da sie erhebliche Risiken für Erdungssysteme darstellen, insbesondere in Telekommunikations- und Stromübertragungssystemen. Eine Möglichkeit, den Erdungswiderstand zu optimieren, besteht in einer günstigen Bodenzusammensetzung, Feuchtigkeit und gut konzipierten Erdungselektroden. ITU-Empfehlungen besagen, dass der Widerstand für einen zuverlässigen Signalschutz höchstens 5 Ohm betragen sollte. Ebenso wird für den Schutz vor statischer Elektrizität und Blitzschlag ein oberer Widerstandswert von 10 Ohm empfohlen, da dieser die sichere Ableitung von Überspannungen innerhalb des Systems gewährleistet.

Zur Bestimmung des spezifischen Bodenwiderstands sind Feldmessungen erforderlich, da dieser sich je nach geologischen Bedingungen und saisonalen Schwankungen ändern kann. Beispielsweise hält sich Feuchtigkeit in Regionen mit höherem Ton- oder Lehmanteil besser, wodurch niedrigere Widerstandswerte leichter erreicht werden. Sandige und felsige Böden hingegen benötigen oft eine aufwendige chemische Behandlung oder eine tiefere Elektrodenverlegung, um die angestrebten Widerstandswerte zu erreichen. Ständige Überwachung und kontinuierliches Monitoring sind unerlässlich, um die Einhaltung der vorgegebenen Kriterien sicherzustellen, insbesondere in Regionen mit starken Wetterumschwüngen, die den statischen Zustand des Bodens stark verändern.

Vergleich der Widerstandsergebnisse mit Industriestandards

Kernpunkt	Beschreibung	Typischer Wert/Standard
Erdungssysteme für Wohngebäude	Widerstand für effektive Erdung	≤ 25 Ohm (gemäß NEC-Richtlinien)
Industrieanlagen	Ideale Beständigkeit für Sicherheit und Geräteschutz	≤ 5 Ohm
Hochempfindliche Elektronik	Erforderliche Beständigkeit für Präzisionssysteme	≤ 1 Ohm
Kraftwerke und Umspannwerke	Standardwiderstand für Hochspannungsanlagen	≤ 0.5 Ohm
Telekommunikationsstandorte	Widerstand für Signalschutz und Erdung	≤ 5 Ohm (ITU-Standards)
Statischer Schutz und Blitzschutz	Widerstand zur sicheren Ableitung von Blitzen	≤ 10 Ohm
Erdungen von Strommasten	Erdung einzelner Sendemasten	Typischerweise < 20 Ohm
Messabhängigkeit	Beeinflusst durch Boden, Feuchtigkeit und Elektroden	Anpassen basierend auf Messungen
Saisonale Variationen	Bei extremen Wetterbedingungen muss die Erdung möglicherweise angepasst werden	Halten Sie die Konformität innerhalb des angegebenen Bereichs aufrecht

Referenzquellen

1. Prototyp zur Messung von Temperatur, Feuchtigkeit und pH-Wert des Bodens für Erdungssysteme: In dieser Studie wurde ein Prototyp entwickelt, der Temperatur-, Feuchtigkeits- und pH-Sensoren für den Boden integriert, um den Bodenwiderstand zu analysieren.

2. Innovative Erdungssysteme mit leitfähigen Nanopartikeln: Die Studie stellte ein Nano-Tech-Erdungssystem vor, das durch die Einbindung leitfähiger Nanopartikel den Bodenwiderstand und den Erdungswiderstand erheblich reduziert.

3. Verbesserung der Erdungssysteme in 33/11-kV-Umspannwerken: Die Verwendung von Bentonit als Verfüllmaterial in Erdungssystemen reduzierte den Widerstand um etwa 75 %.

Häufig gestellte Fragen (FAQs)

F: Was ist der Zweck der Verwendung eines Erdungswiderstandsprüfers?

A: Mit einem Erdungswiderstandsprüfer wird der Erdungswiderstand zwischen einer Erdungselektrode und der Erde gemessen, um sicherzustellen, dass das Erdungssystem hinsichtlich der Sicherheit und des Geräteschutzes wirksam ist.

F: Wie messe ich den Erdungswiderstand mit einem Erdungswiderstandsprüfer?

A: Um den Erdungswiderstand zu messen, schließen Sie den Tester üblicherweise an die Erdungselektrode an, je nach Methode entweder mit einer oder zwei Klemmen. Der Tester misst dann automatisch den Widerstand mit einem niederfrequenten Wechselstromsignal.

F: Was ist die Potentialabfallmethode zur Messung des Erdwiderstands?

A: Bei der Methode des Spannungsabfalls werden zusätzliche Erdungselektroden in bestimmten Abständen von der Haupterdungselektrode platziert. Die Tester misst die Spannung Abfall (Potenzialabfall) über diese Elektroden, um den Widerstand zu berechnen.

F: Kann ich ein Hioki-Messgerät zum Messen des Erdungswiderstands verwenden?

A: Ja, Hioki bietet verschiedene Modelle wie das FT6031 an, die speziell für die effektive Messung des Erdungswiderstands entwickelt wurden und genaue Messwerte des Widerstands zwischen einer Erdungselektrode und der Erde liefern.

F: Welche Faktoren können die Genauigkeit von Erdungswiderstandsmessungen beeinflussen?

A: Faktoren wie Bodenart, Feuchtigkeitsgehalt und das Vorhandensein anderer leitfähiger Materialien können die Messgenauigkeit beeinträchtigen. Darüber hinaus ist es wichtig, die Elektroden richtig zu platzieren und Störungen durch nahegelegene elektrische Quellen zu vermeiden.

F: Welche Bedeutung hat die Messung des Leckstroms in Erdungssystemen?

A: Die Messung des Leckstroms ist wichtig, da sie hilft, unerwünschte Ströme zu identifizieren, die die Leistung des Erdungssystems beeinträchtigen können. Hohe Leckströme können auf potenzielle Sicherheitsrisiken oder Erdungsprobleme hinweisen, die behoben werden müssen.

F: Gibt es bei der Messung des Erdungswiderstands Sicherheitsaspekte?

A: Ja. Stellen Sie immer sicher, dass der Arbeitsbereich sicher ist, vermeiden Sie Messungen bei Nässe und befolgen Sie alle Herstellerrichtlinien für die Verwendung des Erdungswiderstandsprüfer um elektrische Gefahren zu vermeiden.

F: Welchen Einfluss hat die Häufigkeit der Tests auf die Messergebnisse?

A: Die Prüffrequenz kann die Impedanz des Erdungssystems beeinflussen. Typischerweise werden niederfrequente Wechselstromsignale verwendet, um die Auswirkungen kapazitiver und induktiver Kopplung zu minimieren und so genauere Widerstandsmessungen zu ermöglichen.

F: Welche Rolle spielt ein Erdungsleiter in Erdungssystemen?

A: Der Erdungsleiter ist ein Draht, der die Erdungselektrode mit dem elektrischen System verbindet, einen niederohmigen Pfad für Fehlerströme bereitstellt und den effektiven Betrieb von Schutzvorrichtungen sicherstellt.
