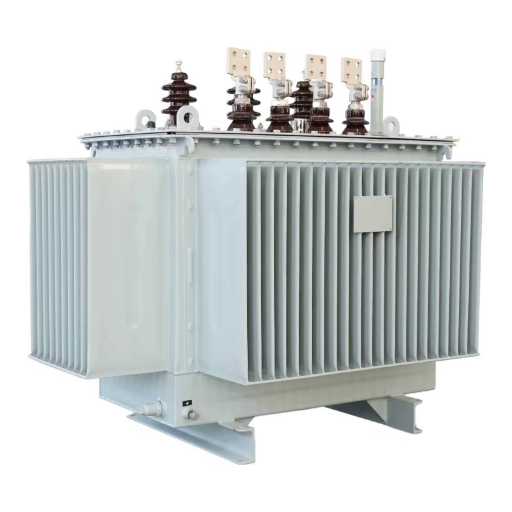

Introducción a la refrigeración de transformadores
⚡ Importancia de la refrigeración en los transformadores
La refrigeración es un requisito fundamental en los transformadores. Los transformadores son fundamentales para la eficiencia de un sistema eléctrico. Por lo tanto, la refrigeración es fundamental para garantizar la eficiencia y la durabilidad de los transformadores. Esta función crucial previene el sobrecalentamiento, que podría provocar fallos en el aislamiento, una disminución del rendimiento y la pérdida total del transformador. La producción excesiva de calor como resultado de las actividades dentro del transformador, como las pérdidas eléctricas, que incluyen pérdidas de cobre y hierro en el devanado y el núcleo, es una consecuencia inevitable. Una refrigeración eficaz ayuda a mantener las temperaturas dentro del transformador, lo que afecta su fiabilidad.
🔑 Tipos de refrigeración clave
- ONAN (Aceite Natural Aire Natural): Basado en aceite aislante y aire circundante, que se conveccionan naturalmente para transferir y disipar el calor.
- ONAF (Petróleo Natural Forzado por Aire): Utiliza ventiladores y sopladores para acelerar la disipación del calor al forzar el aire sobre las superficies de los enfriadores.
La refrigeración correcta de los transformadores es más general que la protección del equipo: afecta directamente a la seguridad de toda la red eléctrica. El peligro de que un transformador sobrecalentado se incendie y ponga en peligro el sistema es real. Al emplear el mejor método de refrigeración para mantener sus condiciones operativas, los ingenieros pueden aumentar la eficiencia del aislamiento y su vida útil. Además, el sistema de refrigeración contribuye a mantener la operación limpia y segura del sistema eléctrico mundial.
🌡️ Descripción general de los métodos de enfriamiento de transformadores
Los transformadores necesitan métodos de refrigeración eficientes para disipar el calor generado durante su funcionamiento. Por lo tanto, los métodos de refrigeración se han clasificado como enfriamiento del viento y sistemas refrigerados por aceite. El enfriamiento eólico utiliza refrigeración por convección natural y refrigeración por viento forzado con transferencia de calor por convección a través del aire ambiente. En el enfriamiento por viento forzado, la radiación de calor se produce desde la superficie del devanado antes de disiparse. El enfriamiento por viento forzado se utiliza generalmente en transformadores pequeños, ya que suele ser más sencillo, y cualquier mantenimiento que requiera también es sencillo.
Los transformadores de mayor tamaño se construyen principalmente con tecnología de refrigeración por fluidos, que emplea procesos de refrigeración por aire natural con aceite (ONAN) o por aire forzado con aceite (OFAF). El aceite del transformador se calienta en el componente electrónico y se elimina mediante un líquido refrigerante en forma de radiador, disipando posteriormente el calor a la atmósfera o a un sistema de refrigeración alternativo. Por lo tanto, la refrigeración líquida es la mejor opción para las entregas de calor extremo de los transformadores de gran capacidad debido a su mayor eficiencia.
💡 Factores de selección
Los sistemas de aire y líquido están diseñados para garantizar la seguridad del transformador y mejorar su rendimiento. Esta elección depende de varios factores: el tamaño del transformador, la carga de trabajo y las condiciones ambientales. El mantenimiento adecuado de los sistemas de refrigeración previene el sobrecalentamiento y maximiza la vida útil del transformador; esto es indispensable para el funcionamiento estable de las redes eléctricas.
Comprensión de las clases de enfriamiento en transformadores
Las clases de refrigeración de transformadores se refieren a un sistema de clasificación que define el medio o método de refrigeración utilizado para mantener el transformador a temperaturas de operación. Una buena refrigeración es fundamental para garantizar la fiabilidad y una larga vida útil de los transformadores, ya que el daño térmico puede comprometer prematuramente el aislamiento y el rendimiento. La clase de refrigeración depende del método de circulación utilizado y del medio de refrigeración.
| Método de enfriamiento | Circulación de aceite | Medio de rechazo de calor | Aplicación |
|---|---|---|---|
| ONAN | Naturales | Aire (Natural) | Transformadores de distribución |
| ONAF | Naturales | Aire (forzado) | Sistemas de media y alta tensión |
| OFAF | Forzado | Aire (forzado) | Transformadores de alta capacidad |
| Trabajadores del trabajo extranjeros | Forzado | Agua (Forzada) | Transformadores de gran potencia |
Al identificar la categoría de refrigeración específica de un transformador, se deben considerar diversas características, como el tamaño, el lugar de instalación, las capacidades nominales y la eficiencia operativa deseada. En transformadores de potencia pequeños, como los de distribución más comunes, utilizamos refrigeración ONAN para el exterior y para transformadores que no suelen ser críticos, salvo por su simplicidad y fácil mantenimiento. Para potencias superiores, más allá del nivel de distribución, solemos utilizar transformadores refrigerados por agua (OFWF), transformadores refrigerados por aire forzado (ONAF) o una combinación de ambos métodos para ayudar a cubrir los altos niveles de calor generados por potencias tan elevadas.
Método de enfriamiento del transformador ONAN
📖 Definición y funcionamiento de ONAN
El método de enfriamiento por aceite natural y aire natural (ONAN) es uno de los más comunes en transformadores, especialmente para transformadores de baja potencia. Funciona básicamente por convección natural para facilitar la circulación adecuada del aceite en el tanque del transformador y disipar el calor. El aceite caliente asciende y se enfría en el radiador durante el funcionamiento. El calor también se irradia naturalmente desde los radiadores al ambiente sin necesidad de refrigeración forzada.
✨ Características principales de ONAN
- ✓ Sencillez: No se necesitan bombas ni ventiladores, lo que reduce la complejidad mecánica
- ✓ Fiabilidad: Menos componentes significan menos riesgo de fallo del sistema
- ✓ Eficiencia energética: No se necesita equipo de refrigeración auxiliar
- ✓ Bajo mantenimiento: Ideal para lugares donde el mantenimiento regular es difícil.
- ✓ Rentabilidad: Menores costos operativos y de mantenimiento
De hecho, el sistema de refrigeración ONAN es más adecuado para transformadores de potencia moderada. En la práctica, en transformadores de mayor potencia, la pérdida de calor aumenta, lo que puede dificultar el mecanismo de refrigeración. Por lo tanto, se recomiendan métodos de refrigeración forzada (como ONAF u OFWF) cuando el calentamiento es más significativo.
🔧Componentes de un sistema de enfriamiento ONAN
Tanque transformador
Mantiene el núcleo y los devanados sumergidos en aceite aislante. Este aceite cumple una doble función: aislamiento eléctrico y facilita la transferencia de calor.
🌡️ Aletas de radiador/refrigeración
Aumenta la superficie de disipación de calor. El aceite caliente circula naturalmente por los radiadores y se enfría antes de regresar al núcleo.
📊 Monitores de temperatura
Los termómetros monitorean las temperaturas del aceite y del bobinado, lo que permite tomar acciones de emergencia si las temperaturas exceden los niveles seguros.
🏭 Aplicaciones típicas de los transformadores ONAN
- Sistemas de distribución de energía: Ampliamente instalados en redes de distribución urbanas y urbanas para suministro eléctrico residencial, comercial e industrial, estos transformadores gestionan eficientemente perfiles de carga variables con mínimas variaciones de temperatura.
- Proyectos de Energía Renovable: Se utilizan ampliamente en plantas de energía solar y eólica para la transformación de voltaje, lo que permite que las fuentes de energía sean compatibles con la red eléctrica. Son lo suficientemente robustos como para soportar las cargas intermitentes típicas de los sistemas renovables.
- Plantas industriales: Alimentan maquinaria y equipos en fábricas e instalaciones de fabricación, garantizando la estabilidad del voltaje y reduciendo el desperdicio de energía. Su refrigeración fiable permite un funcionamiento ininterrumpido incluso en condiciones adversas.
Método de enfriamiento del transformador ONAF
📖 Definición y funcionamiento de ONAF
ONAF es la abreviatura de Oil Natural Air Forced (Aceite Natural con Aire Forzado), que representa un método de refrigeración aplicado a transformadores para mejorar su rendimiento en diversas cargas operativas. Es una integración de... convección de aceite natural Dentro del transformador, el aire se enfría mediante circulación forzada a través de las aletas del radiador. El aceite absorbe el calor del núcleo y los devanados con los que está en contacto directo, y el aire expulsa este calor al entorno inmediato.
⚙️ Cómo funciona ONAF
Paso 1: La circulación natural del petróleo comienza cuando el calor del núcleo y los devanados hace que el petróleo suba.
Paso 2: El aceite frío se hunde para reemplazar el aceite caliente, creando una convección natural.
Paso 3: Cuando el transformador funciona con cargas más altas, los ventiladores se activan automáticamente.
Paso 4: Los ventiladores impulsan el aire a través de los radiadores a mayor velocidad, lo que mejora significativamente la disipación del calor.
El método de refrigeración de un transformador con preferencia ONAF proporciona una mayor capacidad de refrigeración sin necesidad de diseños de bobina sofisticados. Con una combinación equilibrada de potencia y eficiencia energética, el diseño de flujo de aire ONAF se ha convertido en una opción popular para aplicaciones industriales y de servicios públicos. Gracias a su capacidad para regular las temperaturas de funcionamiento con una estabilidad notable, ONAF prolonga la vida útil del transformador al eliminar los riesgos de sobrecalentamiento o fallos.
🔧Componentes de un sistema de enfriamiento ONAF
🔄 Radiadores/Intercambiadores de calor
Libere el calor adicional del aceite del transformador a través de la circulación natural del aceite hacia el aire exterior, mejorada por el soplado de aire forzado de los ventiladores para aumentar la tasa de transferencia de calor.
💨 Ventiladores de refrigeración
Sopla aire ambiente sobre las superficies del radiador para enfriar el aceite caliente. Se activa automáticamente cuando la temperatura supera los límites requeridos para un rendimiento de refrigeración óptimo.
🌡️ Monitores de temperatura
Monitorear continuamente las condiciones del transformador, activando respuestas automatizadas bajo supervisión técnicamente competente para lograr niveles óptimos de limpieza y rendimiento.
🏭 Aplicaciones típicas de los transformadores ONAF
- Redes y subestaciones de servicios públicos: Se coloca principalmente donde se requiere mayor enfriamiento para manejar cargas más altas en sistemas de energía de voltaje medio a alto.
- Complejos Industriales: Plantas de fabricación y refinerías con requisitos eléctricos significativos y fluctuantes, asegurando que la maquinaria pesada funcione sin consecuencias catastróficas.
- 🌱Sistemas de Energía Renovable: Parques eólicos y solares que requieren transformadores capaces de soportar cargas fluctuantes y condiciones ambientales adversas
- ⚡Instalaciones de Alta Demanda: Sitios que requieren generación de energía continua con eficiencia operativa y confiabilidad mejoradas

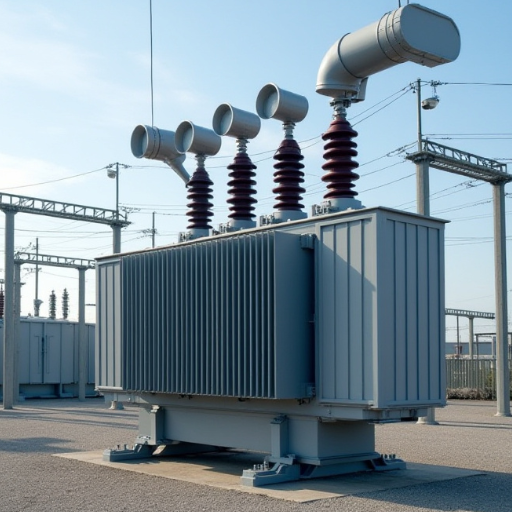

Comparación de los métodos de enfriamiento ONAN y ONAF
⚖️ Diferencias operativas entre ONAN y ONAF
| Característica | ONAN | ONAF |
|---|---|---|
| Disipación de calor | Convección natural y circulación del aire | Aire forzado impulsado a través de aletas de enfriamiento por ventiladores |
| Capacidad de Carga | Condiciones de carga más ligera que la completa | Cargas superiores a la máxima seguridad |
| Eficiencia energética | Gran ahorro energético, sin equipos auxiliares. | Más eficaz bajo cargas pesadas, mayores costes energéticos |
| Mantenimiento | Requiere mantenimiento mínimo | Más mantenimiento para los componentes mecánicos |
| Complejidad: | Diseño simple, menos componentes | Más complejo con ventiladores y controles. |
| Costos de operacion | Menores gastos operativos | Mayores costos de operación de los ventiladores |
| Ideal Para | Transformadores de distribución, cargas moderadas | Cargas pesadas, entornos hostiles |
✅ Beneficios de cada método de enfriamiento
Beneficios de enfriamiento de ONAN
- ✓ Fiabilidad: Opción de mantenimiento mínimo
- ✓ Sencillez: Sin piezas mecánicas ni componentes móviles
- ✓ Eficiencia energética: Sin energía externa para ventiladores/bombas
- ✓ Rentabilidad: Bajos gastos operativos
- ✓ Estabilidad: Perfecto para cargas normales a moderadas.
Beneficios de enfriamiento ONAF
- ✓ Enfriamiento mejorado: Distribución adicional de ventiladores
- ✓ Alta capacidad: Maneja cargas pesadas sin sobrecalentarse
- ✓ Actuación: Eficaz en entornos severos
- ✓ Fiabilidad: Consistente bajo alta demanda
- ✓ Escalabilidad: Mejores mediciones del rendimiento del sistema
🎯 Cómo elegir el método de enfriamiento adecuado
La elección entre refrigeración ONAN y ONAF depende de las necesidades de la aplicación y las condiciones de operación. Los sistemas de refrigeración ONAN se caracterizan por sus bajos costos operativos, mínimo mantenimiento y un rendimiento promedio. Por el contrario, los enfriadores ONAF son la mejor opción cuando los transformadores operan con cargas elevadas y requieren una mayor capacidad de refrigeración. Para garantizar un funcionamiento seguro y eficiente, se debe tomar una decisión considerando la capacidad nominal del transformador y las condiciones climáticas.
⚠️ Desafíos y limitaciones de ONAN y ONAF
Desafíos de ONAN
- La capacidad de enfriamiento limitada puede provocar sobrecalentamiento en situaciones de alta carga.
- No es eficiente para transformadores de gran capacidad con entregas de calor extremas
- Un flujo de aire débil puede alterar la eficacia del sistema
- Puede requerir reducción para cargas más altas, acelerando el envejecimiento de las piezas del transformador.
Desafíos de la ONAF
- Mayor complejidad y costes operativos debido a los ventiladores
- Los componentes requieren un mantenimiento regular para su correcto funcionamiento.
- Un mayor consumo de energía se traduce en costes operativos considerables
- Susceptible a la suciedad, los residuos y el clima severo que afectan el funcionamiento del ventilador.
- La falla de un componente podría causar una falla completa del sistema de enfriamiento.
Importancia de los métodos de enfriamiento de transformadores
📊 Impacto en la eficiencia y confiabilidad del transformador
Los transformadores esenciales de bajo consumo son fundamentales para su fiabilidad. Por lo tanto, es necesario refrigerarlos adecuadamente para evitar el sobrecalentamiento. El sobrecalentamiento es un enemigo agresivo que, en esencia, permite que un transformador dañado se caliente más allá de sus límites permisibles, acortando así su vida útil.
⚡ Mejora de la eficiencia
Los sistemas de enfriamiento óptimos amplían la tolerancia operativa, mejoran la eficiencia general y reducen las pérdidas de energía, incluidas las pérdidas en el núcleo y el devanado.
🛡️ Aumento de la confiabilidad
Un enfriamiento eficiente reduce la probabilidad de fallas provocadas por sobrecalentamiento, fallas del aislamiento y problemas en los dispositivos mecánicos, lo que garantiza un suministro de energía sostenido.
💰 Reducción de costos
Los sistemas de enfriamiento adecuados garantizan confiabilidad a largo plazo, menores costos de mantenimiento y permiten que los transformadores funcionen cerca de su capacidad máxima.
🎯 Papel en el mantenimiento del rendimiento óptimo bajo carga
✓ Lista de verificación de mantenimiento del rendimiento
- Manejo de temperatura: Monitorear y controlar las condiciones de temperatura con sistemas de enfriamiento de alta eficiencia y vigilancia estricta de obstrucciones en los conductos de enfriamiento.
- Consistencia de la calidad del aceite: Realice pruebas periódicas de aceite y regeneración para eliminar la humedad, las partículas y los gases disueltos que degradan la funcionalidad del transformador.
- Cumplimiento del límite de carga: Operar dentro de los límites de carga especificados para evitar calor excesivo y estrés en los componentes mecánicos y eléctricos.
- Inspecciones periódicas: Realizar medidas preventivas mecánicas para garantizar una utilización equitativa de la carga y evitar fallas por sobrecarga.
Los transformadores requieren supervisión y mantenimiento periódicos para garantizar un funcionamiento óptimo bajo carga. Los sistemas de refrigeración de alta eficiencia y la vigilancia rigurosa de cualquier obstrucción en los conductos de refrigeración ayudan a controlar las condiciones de temperatura, lo que previene el sobrecalentamiento cuando el transformador se encuentra en condiciones de carga máxima. Un aceite en buen estado contribuye a la fiabilidad general del transformador durante la carga máxima, garantizando un funcionamiento funcional incluso con fluctuaciones de carga continuas.
Tendencias futuras en soluciones de refrigeración de transformadores
El desarrollo de soluciones de refrigeración para transformadores se ve cada vez más impulsado por la eficiencia, la sostenibilidad y la integración de tecnologías avanzadas. Estas son las tendencias clave que definen el futuro:
🌿 Fluidos de refrigeración mejorados
Alternativas biodegradables y respetuosas con el medio ambiente que mejoran la eficiencia de refrigeración y reducen el impacto ambiental. Estos fluidos resultan ventajosos en aplicaciones que requieren un bajo impacto ambiental.
🤖 Sistemas de refrigeración inteligentes
Sensores y análisis de datos para la monitorización del rendimiento en tiempo real y ajustes dinámicos de refrigeración. La intervención automática gestiona la fiabilidad, aumenta la vida útil y minimiza el consumo energético.
📦 Sistemas modulares compactos
Diseñado para soportar mayores cargas térmicas sin aumentar el espacio ocupado. Satisface los requisitos de soluciones de alta eficiencia, a la vez que facilita la flexibilidad y la escalabilidad de las redes eléctricas modernas.
Conductor clave: La creciente demanda del sector energético por la integración de energías renovables y la llegada de estándares más elevados han impulsado el diseño de refrigeración a adaptarse a la innovación, alineándose con los avances tecnológicos y los objetivos de sostenibilidad.
Preguntas Frecuentes (FAQ)
❓ ¿Cuál es la diferencia entre ONAN y ONAF en la refrigeración del transformador?
ONAN y ONAF son dos modos comunes de refrigeración para transformadores de gran potencia y transformadores eléctricos. ONAN implica que el aceite circula mediante un proceso natural y luego se recircula (medio de refrigeración interno) por convección natural. Esto significa que el calor se elimina del transformador a través del enfriador y la convección natural del aire circundante. Por otro lado, ONAF es un tipo de refrigeración en el que el aire es impulsado por ventiladores adyacentes a través del transformador (medio de refrigeración externo).
❓ ¿Cuándo elegirían los diseñadores de transformadores ONAF en lugar de ONAN?
Los diseñadores de transformadores suelen preferir el sistema ONAF cuando un transformador debe funcionar con cargas elevadas o si la refrigeración natural no enfría adecuadamente. Los ventiladores de refrigeración forzada ayudan a disipar el calor de los devanados y el núcleo del transformador, lo que permite una mayor capacidad nominal continua y una respuesta más rápida a las variaciones de carga en comparación con los sistemas de refrigeración pasivos ONAN.
❓ ¿Se puede sustituir el aceite mineral por otros medios de refrigeración líquida o refrigeración por agua?
Para los transformadores eléctricos, el aceite mineral es uno de los medios líquidos más comunes, con excelentes propiedades de aislamiento y transferencia de calor. Sin embargo, existen otras opciones, como fluidos sintéticos o incluso sistemas de refrigeración por agua. Si bien la refrigeración por agua ofrece una eficiencia de refrigeración relativamente alta, suele ser más compleja, ya que requiere diferentes alternativas de diseño, sellos hidráulicos o refrigeración externa, y se utiliza con menos frecuencia en transformadores de alta potencia.
❓ ¿Cuáles son los componentes comúnmente utilizados en los sistemas de refrigeración ONAN y ONAF modernos?
Normalmente, consisten en transformadores con devanados sumergidos en aceite, radiadores o aletas de refrigeración que proporcionan la superficie de refrigeración, vías de convección de aire natural para ONAN y ventiladores o conjuntos de aire forzado para ONAF. En algunos diseños, pueden utilizarse bombas o cualquier elemento relacionado con la circulación de aceite, aunque el ONAN depende específicamente de la circulación de aceite natural.
❓ ¿Cómo afectan los métodos de enfriamiento la clasificación y confiabilidad del transformador?
El enfriamiento influye en la capacidad de gestión del calor y el consumo energético de un transformador. Un mayor grado de enfriamiento mediante aire forzado tiende a aumentar la potencia nominal del transformador y, a largo plazo, prolonga la vida útil del aislamiento, mientras que el subenfriamiento requiere una reducción de potencia y acelera el envejecimiento de los componentes del transformador.
❓ ¿Existen métodos de refrigeración híbridos o alternativos a ONAN u ONAF?
De hecho, los métodos de refrigeración varían según su aplicación. Algunas alternativas comunes incluyen OFAF (Oil Forced Air Forced), donde la circulación de aceite se posibilita mediante bombas combinadas con aire forzado; OFWF (Oil Forced Water Forced) para refrigeración por agua; y sistemas alternativos que incorporan bombeo de medios de refrigeración internos y externos, incluyendo refrigeración forzada de aceite o intercambiadores de calor especiales para una refrigeración completa tipo radiador.
