Interruttori automatici ad alta tensione: comprendere i tipi di interruttori automatici ad alta tensione

Proprio come le industrie moderne si affidano agli interruttori automatici ad alta tensione, anche altri elementi critici dei sistemi elettrici richiedono la dovuta considerazione. La protezione e il controllo dei moderni sistemi di alimentazione elettrica sono impraticabili senza l'inclusione di interruttori automatici ad alta tensione. Sono un componente vitale in un sistema di rete elettrica e migliorano la protezione delle reti elettriche collegate a diverse apparecchiature interrompendo le correnti causate da guasti dovuti a cortocircuiti. Tuttavia, non tutti gli interruttori automatici ad alta tensione sono uguali. Ogni tipologia è personalizzata per soddisfare specifiche esigenze operative, fattori ambientali e parametri di riferimento prestazionali. Questo articolo approfondisce le varie tipologie di interruttori automatici ad alta tensione e si concentra sui loro meccanismi e applicazioni. Questa guida fornirà ai professionisti del settore, ai tecnici e a chiunque desideri conoscere i piccoli componenti che compongono gli interruttori automatici ad alta tensione le informazioni necessarie per determinare la soluzione migliore per diverse situazioni. Preparatevi ad acquisire una conoscenza pratica di questi componenti che letteralmente guidano i sistemi in tutto il mondo e dell'efficienza dei sistemi elettrici a livello globale.

Cos'è un interruttore automatico ad alta tensione?

Un interruttore di alta tensione (AT) è un esempio di dispositivo di protezione. Interrompe il flusso di energia verso i sistemi di alimentazione elettrica in caso di guasto o sovraccarico. Gli interruttori di alta tensione (HVAC) isolano le sezioni difettose del circuito, evitando così danni alle apparecchiature e garantendo al contempo la sicurezza del flusso di energia elettrica e utilizzando sistemi meccanici ed elettrici per aprire e chiudere i circuiti. I sistemi elettrici che applicano tensioni superiori a 1000 volt potrebbero richiedere manutenzione offline per ridurre i tempi di fermo. Pertanto, questi circuiti contribuiscono a garantire la continuità operativa dei sistemi di distribuzione e trasmissione.

Definizione e funzione di un interruttore automatico ad alta tensione

In base ai meccanismi di funzionamento e ai mezzi di spegnimento dell'arco, gli interruttori ad alta tensione sono classificati in diverse tipologie. Queste tipologie includono interruttori in olio e aria, interruttori in gas SF6 e interruttori in vuoto. Gli interruttori in olio interrompono la corrente con olio minerale, mentre gli interruttori in aria utilizzano aria compressa per interrompere la corrente. Gli interruttori in gas SF6 sono popolari per l'elevata affidabilità dell'isolamento e delle capacità di spegnimento. Sebbene gli interruttori in vuoto siano di piccole dimensioni, hanno anche una lunga durata e richiedono poca manutenzione. Utilizzano il vuoto per spegnere gli archi.

Le prestazioni di un interruttore ad alta tensione vengono valutate in base a criteri quali il potere di interruzione, la rigidità dielettrica e la resistenza meccanica. Il potere di interruzione è definito come la massima corrente di guasto che l'interruttore è in grado di disconnettere in modo sicuro senza causare danni ai suoi componenti interni. La rigidità dielettrica misura l'entità dello stress elettrico che un interruttore può sopportare senza guastarsi, mentre la resistenza meccanica valuta il numero totale di operazioni che un interruttore può svolgere efficacemente durante la sua vita utile. Questi parametri degli interruttori ad alta tensione sono importanti per la misurazione del rischio prestazionale nel controllo operativo dei sistemi elettrici.

Importanza degli interruttori automatici negli impianti elettrici

In altre parole, proteggono i sistemi elettrici da sovraccarichi, cortocircuiti e altri guasti, funzionando come interruttori elettrici automatici. In caso di guasti, sono fondamentali per migliorare l'efficienza e la sicurezza del sistema elettrico. I ricorrenti mancati pagamenti rappresentano un rischio significativo che può essere evitato grazie all'utilizzo di moderni meccanismi di schermatura dei circuiti. Ciò contribuisce a prevenire incendi e guasti alle apparecchiature e garantisce la sicurezza ambientale. Grazie alle moderne tecnologie, come il monitoraggio digitale e i sistemi di monitoraggio delle torce, la precisione e i tempi di risposta sono migliorati significativamente. Gli studi indicano un aumento della domanda di sistemi energetici rinnovabili e decentralizzati. Altre innovazioni progettuali, come le piccole strutture compatte con parametri di scalabilità aumentati, mostrano una maggiore flessibilità e resilienza delle reti elettriche moderne, robuste e adatte alle nuove energie rinnovabili.

Come funzionano gli interruttori automatici ad alta tensione

Gli interruttori automatici ad alta tensione funzionano sia aprendo che interrompendo il flusso di corrente all'interno di un sistema elettrico durante il normale funzionamento e in caso di guasti. Ciò avviene utilizzando un mezzo estinguente, che può essere gas SF₆, vuoto o aria, che interrompe l'arco elettrico che si sviluppa durante la separazione dei contatti. Questo processo inizia quando i relè di protezione rilevano condizioni anomale come sovracorrenti o cortocircuiti e l'interruttore viene attivato per aprirsi. La separazione dei contatti porta alla generazione di un arco, ma con un'elevata corrente che scorre attraverso il conduttore del circuito e il mezzo, consentendo l'estinzione dell'arco senza danneggiare il sistema stesso.

Gli investimenti in interruttori automatici ad alta tensione ne hanno migliorato l'affidabilità e l'efficienza operativa. Ad esempio, i moderni interruttori automatici SF₆ utilizzano tecniche di isolamento in gas, che garantiscono un'elevata rigidità dielettrica e un design compatto, con conseguente risparmio di spazio. Inoltre, gli interruttori automatici sottovuoto sono più comuni nei circuiti di media e alta tensione perché sono utilizzabili a lungo e richiedono meno manutenzione. Questi interruttori utilizzano sistemi di controllo digitale con sensori integrati che forniscono una diagnostica in tempo reale, migliorando così la stabilità della rete durante le fluttuazioni di carico. Gli interruttori automatici ad alta tensione continuano a dimostrarsi efficaci per la protezione delle reti e delle reti elettriche.

Quali sono i tipi di interruttori automatici ad alta tensione?

In base ai diversi mezzi utilizzati per estinguere l'arco, gli interruttori automatici ad alta tensione si suddividono ulteriormente. Le due tipologie includono:

1. Interruttori automatici in aria (ACB): Utilizzano l'aria per estinguere gli archi e vengono impiegati soprattutto quando le tensioni si trovano al limite superiore dell'intervallo di alta tensione.
2. Interruttori automatici in olio (OCB): Dipende dalle proprietà isolanti dell'olio per estinguere l'arco e funge da mezzo dielettrico. Gli OCB non sono preferiti nei sistemi moderni a causa dei loro rischi ambientali e della necessità di una manutenzione più frequente.
3. Interruttori automatici a esafluoruro di zolfo (SF₆): Questi interruttori utilizzano gas SF6, molto efficiente nell'estinzione sia dell'arco che del gas. Sono comunemente utilizzati in aree ad alta tensione per la loro affidabilità ed efficienza.
4. Interruttori automatici sotto vuoto (VCB): Questi interruttori utilizzano il vuoto come mezzo di interruzione, disconnettendo efficacemente l'arco all'interno del circuito. Sono ideali per sistemi a media e alta tensione perché sono resistenti e richiedono pochi interventi di manutenzione.
5. Interruttori automatici ibridi: Utilizzare combinazioni di diverse tecnologie, come SF₆ e vuoto, sperando però che il loro impiego non peggiori l'impatto ambientale.

Tutti i tipi di interruttori sono progettati per rispondere a specifiche esigenze all'interno di un dato sistema, in base a determinate condizioni e parametri, quali l'ambiente, il tipo di funzionamento e i requisiti.

Panoramica dei tipi di interruttori automatici ad alta tensione

Gli interruttori automatici ad alta tensione sono fondamentali per i moderni sistemi elettrici, poiché consentono la disconnessione sicura delle correnti di guasto, garantendo al contempo la stabilità del sistema. Oltre al meccanismo operativo dell'interruttore, alla tensione nominale, alla capacità di gestire correnti di guasto e alle considerazioni ambientali, la tipologia di interruttore è influenzata anche da fattori di selezione. Nell'analisi degli interruttori automatici ad alta tensione, è necessario tenere conto dei seguenti fattori, alla luce dei moderni progressi tecnologici:

1. Tensione nominale e capacità di interruzione: Il rapporto di avvolgimento degli interruttori automatici ad alta tensione varia tra 72.5 kV e 800 kV, o anche di più. Il valore del potere di interruzione in kiloampere (kA) misura anche la capacità degli interruttori automatici di separare la corrente di guasto.
2. Tecnologie di arco e spegnimento: Gli interruttori automatici moderni utilizzano meccanismi avanzati come gli interruttori a gas SF₆, che vantano un'enorme rigidità dielettrica abbinata a una rapida estinzione dell'arco. Ora, gli interruttori automatici sotto vuoto stanno diventando sempre più comuni grazie alle loro dimensioni ridotte e al minore impatto ambientale.
3. Frequenza di commutazione e affidabilità: Le operazioni hanno anche un impatto sulla durata meccanica ed elettrica dell'interruttore. Gli interruttori sottovuoto e ibridi, grazie al basso numero di parti mobili, sono più adatti in ambienti che migliorano la durata e richiedono archi elettrici frequenti.
4. Sostenibilità ambientale: Le tecnologie di cattura delle emissioni vengono adottate in conformità ai requisiti legali e agli standard stabiliti dalle industrie. Ad esempio, alcuni produttori di energia elettrica stanno cessando l'uso del gas SF₆ e stanno passando a supporti dielettrici alternativi per mitigare le emissioni di gas serra.
5. Requisiti di manutenzione e costi del ciclo di vita: L'intensità della manutenzione richiesta influisce direttamente sul costo totale di gestione. Gli interruttori dotati di sistemi sigillati o meccanismi con intervalli di manutenzione ridotti sono economicamente vantaggiosi, senza costi di manutenzione in ambienti remoti o con condizioni ambientali critiche.
6. Integrazione con i sistemi Smart Grid: L'utilizzo di sensori e tecniche di comunicazione avanzate favorisce la manutenzione proattiva e la gestione dei guasti. Tali sistemi migliorano la disponibilità della rete e le prestazioni complessive delle reti elettriche, evitando ritardi.

Come è stato osservato, nella scelta di un interruttore automatico ad alta tensione non si devono considerare solo i requisiti del sistema, ma anche le tendenze moderne dei progressi tecnologici e gli standard internazionali del settore, che sono altrettanto importanti, soprattutto in termini di affidabilità, sicurezza e sostenibilità nella trasmissione e distribuzione di energia.

Differenze tra interruttore automatico a olio e interruttore automatico a vuoto

Punto chiave	Interruttore automatico dell'olio	Interruttore di vuoto
Mezzo di estinzione dell'arco	Olio isolante	Vuoto
Rigidità dielettrica	Abbassare	Più elevato
Obbligo di manutenzione	Sostituzione regolare dell'olio	Minimo
Impatto ambientale	Le fuoriuscite di petrolio possono danneggiare l'ambiente	Ecologico
Dimensioni e peso	Più ingombrante e pesante	Compatto e leggero
Costo	Solitamente costi iniziali inferiori	Costo iniziale più elevato
Velocità di commutazione	Più lentamente	Faster
Utilizzo nei sistemi ad alta tensione	Adatto	Preferito per i sistemi moderni
Longevità	Durata di vita più breve a causa del degrado dell'olio	Durata della vita più lunga
Rischio di incendio	Elevato a causa dell'olio combustibile	Trascurabile
Idoneità dell'applicazione	Installazioni all'aperto	Installazioni interne
Recupero dell'arco	Tempo di recupero dell'arco più lento	Tempo di recupero dell'arco più rapido

In che modo il gas SF6 migliora le prestazioni degli interruttori automatici?

Gli interruttori automatici che utilizzano gas SF6 offrono prestazioni migliori grazie alle sue proprietà isolanti e alla capacità di spegnimento dell'arco. L'efficacia dell'SF6 come isolante è particolarmente critica in condizioni di alta tensione. Il gas SF6 può anche raffreddare e dissociare rapidamente il plasma dell'arco, garantendo un'efficace commutazione e ripristino dell'arco. Ciò si traduce in un'attivazione e una riconnessione dei circuiti più affidabili ed efficienti. Inoltre, la stabilità chimica e la non infiammabilità migliorano la sicurezza operativa e funzionale, riducendo al minimo la manutenzione richiesta. Grazie a queste caratteristiche, l'SF6 è ideale per i moderni interruttori automatici ad alta tensione.

Proprietà del gas SF6 nelle applicazioni elettriche

1. Rigidità dielettrica e proprietà di isolamento

Una caratteristica eccezionale del gas SF6 è la sua elevata rigidità dielettrica, notevolmente superiore a quella dell'aria nelle stesse condizioni atmosferiche. Di conseguenza, il gas SF2.5 funge da mezzo isolante nelle apparecchiature sottoposte a sollecitazioni di tensione, in grado di sopportare guasti elettrici anche in circostanze estreme. Il gas SF6 può resistere a centinaia di kilovolt, il che contribuisce anche all'isolamento dei componenti all'interno dei sistemi di alimentazione, migliorando la sicurezza e riducendo il rischio di scariche elettriche distruttive.

2. Caratteristiche di spegnimento termico e dell'arco

Oltre a ciò, la conduttività termica dell'SF6 gli consente di dissipare il calore generato durante qualsiasi tipo di funzionamento, normale o eccessivo. La capacità dell'SF6 di interrompere l'arco elettrico contribuisce anche alla sua rapida ricombinazione in condizioni chimicamente inerti. Analogamente alle proprietà descritte in precedenza, il gas SF6 è in grado di estinguere rapidamente e ridurre l'abrasione delle apparecchiature. Infine, la particolarità del gas SF6 è che, dopo l'interruzione dell'arco elettrico, non richiede passaggi complessi per il ripristino dello stato, il che lo rende semplice a differenza di altri gas.

3. Considerazioni sulla non tossicità e sull'ambiente

Sebbene il gas SF6 non presenti alcun rischio di tossicità chimica durante il suo utilizzo negli impianti elettrici, i rischi per la salute sono proibiti; il suo potenziale di riscaldamento globale è al centro dell'attenzione. I miglioramenti nelle tecniche di controllo delle emissioni del settore si concentrano sul contenimento, la gestione, lo smaltimento e il controllo delle emissioni. Esistono altri gas che i ricercatori stanno ancora studiando e che avrebbero prestazioni equivalenti, se non migliori, pur essendo più rispettosi dell'ambiente.

4. Longevità e affidabilità

Grazie alla sua stabilità chimica, il gas SF6 mantiene a lungo le sue proprietà anche in condizioni estreme, riducendo al minimo la necessità di rabbocchi o sostituzioni, riducendo così i costi di manutenzione e garantendo al contempo l'affidabilità delle apparecchiature. Questa stabilità rende il gas SF6 fondamentale per mantenere e migliorare l'efficienza, l'affidabilità e la funzionalità delle moderne infrastrutture elettriche.

Confronto tra interruttore automatico SF6 e interruttore automatico ad aria compressa

Punto chiave	Interruttore automatico SF6	Interruttore a scoppio d'aria
Interruzione del mezzo	Gas esafluoruro di zolfo (SF6)	Aria compressa
Efficienza di spegnimento dell'arco	Alto	Moderato
Velocità operativa	Moderato	Alto
Frequenza di manutenzione	Basso	Relativamente alto
Impatto ambientale	Alto (a causa dei gas serra)	Basso
Livello di rumore durante il funzionamento	Basso	Alto
Costo iniziale	Alto	Moderato
La durata	Durata della vita lunga	Durata della vita moderata
Idoneità per alta tensione	Ottimo	Limitato
Complessità di installazione	Moderato	Alto
Rischio di perdite di gas	Possibile (richiede monitoraggio)	Nona
Requisiti di raffreddamento	Minimo	Alto
Applicazioni adatte	Aree critiche ad alta tensione	Funzionamento ad alta velocità e tensione moderata

Considerazioni ambientali sull'uso del gas SF6

Il gas esafluoruro di zolfo (SF6) è particolarmente utilizzato come isolante e gas estinguente per archi nelle apparecchiature elettriche grazie alle sue proprietà uniche. I suoi effetti ambientali, tuttavia, rappresentano un problema critico e preoccupante. L'SF6 è considerato il gas serra più pericoloso, con un potenziale di riscaldamento globale (GWP) di quasi 23,500 volte superiore a quello dell'anidride carbonica (CO2) nell'arco di un secolo di vita. Ciò significa che anche piccole perdite di gas possono causare gravi danni.

Nonostante la sua stabilità chimica, l'SF6 ha una vita atmosferica di oltre 3,200 anni. Questa vita del gas SF6 sottolinea l'importanza del controllo delle emissioni durante la produzione, il funzionamento e lo smaltimento. Oltre alla sua lunga durata, il gas SF6 richiede tecnologie avanzate di monitoraggio e rilevamento delle perdite per il controllo delle emissioni, garantendo che non si verifichino rilasci non necessari. A sua volta, la miscela a base di fluoronitrile offre alle industrie un'opzione di sostituzione alla ricerca di alternative a basso GWP, garantendo comunque le prestazioni.

Le istituzioni politiche e legislative, come il Regolamento UE sui gas fluorurati (F-Gas), stanno attivamente cercando di controllare l'impatto ambientale dell'SF6 attraverso la riduzione delle emissioni e l'utilizzo di politiche più rigorose per la gestione dell'SF6. Le aziende elettriche che desiderano mantenere la propria competitività devono adottare politiche di riciclaggio più rigorose per il gas SF6 usato, insieme ad altre pratiche sostenibili. Altrettanto importante è la promozione della ricerca su alternative sostenibili. Lo sviluppo e l'implementazione di tali tecnologie, con particolare attenzione alla resilienza dei sistemi elettrici, contribuisce a ridurre l'impatto ambientale dell'SF6.

Quali sono i componenti principali di un'apparecchiatura di commutazione ad alta tensione?

1. Circuit Breakers – Sono fondamentali per interrompere le correnti di guasto e proteggere gli impianti elettrici separando le parti danneggiate.
2. Sezionatori (isolatori) – Utilizzato per garantire la visibilità della separazione tra il circuito e la sua fonte di alimentazione per una manutenzione sicura.
3. Trasformatori di corrente e tensione – Questi componenti effettuano misurazioni per il monitoraggio, la protezione e il controllo e forniscono le misurazioni necessarie.
4. Relè di protezione – Il rilevamento di guasti al sistema e l'attivazione degli interruttori automatici per isolare quella parte del sistema proteggono il sistema da eventuali danni e ne garantiscono la stabilità.
5. Sbarre – Questi componenti sono responsabili del controllo dell’energia elettrica e della sua distribuzione tra i circuiti dell’apparecchiatura di commutazione.
6. Recinto – Protegge i componenti del sistema dall'ambiente esterno. Inoltre, il sistema è protetto da contatti accidentali.

Comprendere il ruolo degli isolanti nelle apparecchiature di commutazione

Gli isolatori sono uno dei dispositivi più importanti integrati nei sistemi di commutazione, poiché garantiscono il funzionamento sicuro delle apparecchiature e prevengono al contempo qualsiasi collisione di correnti elettriche non necessarie al loro interno. Gli isolatori sono realizzati in porcellana, vetro o materiali polimerici di nuova generazione e proteggono le parti sotto tensione dei sistemi da cortocircuiti o archi voltaici. Inoltre, gli isolatori sono in grado di sopportare tensioni estremamente elevate, sollecitazioni elevate e fattori di stress ambientale come umidità, calore e inquinamento. I recenti sviluppi nei materiali compositi hanno portato a isolanti con una migliore resistenza all'invecchiamento, una maggiore resistenza meccanica e una maggiore resistenza alla trazione rispetto ai loro predecessori. Il tipo e la qualità dell'isolante selezionato influiscono direttamente sull'affidabilità e sulla durata operativa dei sistemi di commutazione, soprattutto in ambienti industriali e di pubblica utilità difficili.

Spiegazione delle apparecchiature di commutazione isolate in gas (GIS)

Soprattutto, i quadri elettrici isolati in gas (GIS) offrono una soluzione compatta per i sistemi elettrici ad alta tensione, pur mantenendo un'elevata efficacia. La loro costruzione utilizza il gas esafluoruro di zolfo (SF6) come isolante e come mezzo di spegnimento dell'arco, garantendo una struttura compatta e un funzionamento affidabile anche in presenza di carichi elettrici elevati. Le unità GIS presentano una struttura ermeticamente sigillata che le protegge da umidità, polvere e altri contaminanti ambientali, riducendo le esigenze di manutenzione e prolungando la durata delle apparecchiature.

I moderni sistemi GIS sono stati progettati per consentire l'utilizzo di tensioni medio-alte in numerosi settori industriali, tra cui la produzione di energia, la distribuzione e persino l'integrazione in sistemi di energia rinnovabile. L'SF6 è oggetto di un attento monitoraggio a causa della sua natura invasiva, ma si comporta bene sotto diverse sollecitazioni, consentendo alle industrie di concentrarsi sullo sviluppo di alternative meno invasive e metodi innovativi per gli standard prestazionali dei GIS, limitando al contempo le emissioni di gas serra.

Interruttori automatici per serbatoi morti vs. serbatoi attivi

Gli interruttori automatici a serbatoio morto e a serbatoio attivo sono fondamentali per le reti elettriche ad alta tensione e sono stati progettati appositamente per l'utilizzo in diverse condizioni atmosferiche e requisiti operativi. La differenza principale risiede nella progettazione strutturale e nella metodologia di isolamento.

Un interruttore a serbatoio morto contiene tutti i componenti, incluso l'interruttore, in un serbatoio metallico collegato a terra e riempito con gas isolante come l'SF6. Questa configurazione fornisce isolamento e schermatura da fattori esterni al serbatoio. Gli interruttori a serbatoio morto sono preferiti per applicazioni ad alta corrente e alta tensione grazie alle loro eccellenti prestazioni in caso di cortocircuito e interferenze elettromagnetiche. Anche la manutenzione è più semplice nei modelli a serbatoio morto perché sono alloggiati all'interno di un'unica unità.

Al contrario, un interruttore a serbatoio sotto tensione sospende il suo gruppo interruttore e i componenti critici in alto su pali isolanti. I materiali isolanti utilizzati in questo progetto sono minori a causa del peso ridotto, il che rende l'applicazione più facile da installare in luoghi in cui il peso è critico. Inoltre, gli interruttori a serbatoio sotto tensione offrono prestazioni migliori nelle aree sismiche grazie alla maggiore flessibilità e resilienza delle loro strutture.

Ognuno di essi soddisfa requisiti diversi per i sistemi energetici. Pertanto, è importante considerare i parametri operativi, i fattori ambientali e gli standard di sicurezza nella scelta.

In che modo gli interruttori automatici ad alta tensione proteggono gli impianti elettrici?

Gli interruttori automatici ad alta tensione sono progettati per proteggere i sistemi elettrici interrompendo il flusso di corrente anomalo ed evitando danni alle apparecchiature. In caso di guasto, ad esempio un cortocircuito o un sovraccarico, l'interruttore identifica la corrente eccessiva dovuta al sovraccarico o ad altre condizioni di guasto e apre i contatti per interrompere l'alimentazione molto rapidamente. Questa azione riduce al minimo la probabilità di surriscaldamento, incendio e danni a componenti essenziali. Isolando le distanze di guasto, gli interruttori automatici garantiscono simultaneamente stabilità e affidabilità della rete elettrica, in particolare della rete elettrica del sistema. La loro velocità di risposta e precisione sono fondamentali per ridurre i tempi di inattività, i costi e proteggere il sistema e gli operatori.

Ruolo nell'interruzione di cortocircuiti e sovraccarichi

Cortocircuiti e sovraccarichi sono problemi critici nei moderni sistemi elettrici e l'utilizzo di interruttori automatici aumenta la sicurezza e l'efficienza. Quando un dispositivo è attraversato da un'eccessiva corrente, si genera un circuito a bassa resistenza a causa di un cortocircuito involontario. Questo scenario è definito cortocircuito, che può causare gravi danni ai dispositivi a causa dell'elevata quantità di calore prodotto. Poiché il flusso di elettricità attraversa vari dispositivi, è fondamentale ascoltare il lavoro in corso. Gli interruttori automatici, come suggerisce il nome, interrompono il flusso di elettricità quando si verificano condizioni di guasto. La corrente elettrica, che deve essere monitorata costantemente, ha le sue soglie. Questo è esattamente ciò che attiva l'interruttore automatico. In caso di richiesta di elettricità superiore all'offerta, si verifica un sovraccarico. Nei circuiti di protezione, il riscaldatore provoca l'interruzione della corrente elettrica per evitare il surriscaldamento che potrebbe erodere i materiali isolanti, danneggiare il conduttore o causare il guasto totale del sistema. Gli interruttori automatici moderni utilizzano tecniche di intervento termico e magnetico, sistemi di autodiagnosi intelligenti e una moderna protezione differenziale per migliorare la precisione e la velocità, ottimizzando al contempo la precisione sia per la protezione a lungo termine delle apparecchiature sia per il funzionamento ininterrotto.

Integrazione con i sistemi di trasmissione di potenza

Per ridurre il rischio di guasti di sistema e interruzioni di corrente, è importante che gli interruttori automatici siano integrati nei sistemi di trasmissione di energia. Come tutti i moderni interruttori automatici ad alta tensione, sono integrati con sistemi SCADA che consentono il monitoraggio in tempo reale e la risposta automatica ai guasti all'interno del sistema. Pertanto, i moderni interruttori automatici ad alta tensione possono intervenire in pochi millisecondi, isolando eventuali sezioni difettose della rete ed evitando guasti a cascata.

Affidabilità ed efficienza sono parte integrante delle applicazioni ad alta tensione. Pertanto, l'uso dell'esafluoruro di zolfo (SF6) come mezzo isolante si è dimostrato vantaggioso per il raggiungimento di questi obiettivi. Inoltre, si è assistito a una tendenza verso gli interruttori automatici sottovuoto di media tensione, grazie al loro approccio ecocompatibile e alla ridotta necessità di manutenzione. Nelle reti elettriche moderne, questi interruttori riducono notevolmente i pericoli derivanti dalle sovratensioni transitorie e garantiscono rigorosi requisiti di stabilità. Ciò è reso possibile grazie al funzionamento sincronizzato con relè e altri dispositivi di protezione.

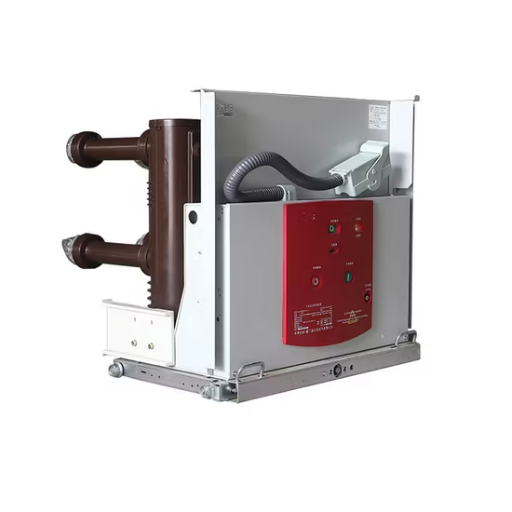

Quali sono gli ultimi progressi nella tecnologia degli interruttori?

Gli sviluppi più recenti nei sistemi di interruttori si concentrano sull'aumento della loro efficienza, delle pratiche sostenibili e dell'affidabilità. Gli sviluppi più significativi sono elencati di seguito:

• Monitoraggio e controllo digitale:Gli interruttori moderni hanno sensori incorporati e tecnologie Internet of Things (IoT) che rendono possibile il monitoraggio a distanza e la manutenzione predittiva, ottimizzando così il controllo della rete.
• Alternative ecologiche:I componenti allo stato solido e gli altri gas utilizzati nella costruzione degli interruttori senza SF6 incorporano soluzioni ecologiche futuristiche che aiutano a ridurre le emissioni di gas serra e rispettano anche le rigide normative in vigore.
• Tecniche migliorate di estinzione dell'arco:Gli interruttori ora dispongono di sistemi ibridi e a vuoto modernizzati, in grado di interrompere meglio e più rapidamente il flusso di corrente, riducendo al minimo l'usura e la rottura di questi dispositivi.
• Design compatti e modulari:Queste nuove costruzioni puntano ancora a garantire che le prestazioni di potenza degli interruttori non cambino, riducendo allo stesso tempo l'area fisica ("ingombro") occupata dai dispositivi.

Questi obiettivi sono in linea con l'interesse pubblico nell'adottare nuove tecnologie elettriche all'avanguardia e nel migliorare l'efficienza energetica, migliorando contemporaneamente le operazioni di gestione della rete a livello nazionale e regionale.

Soluzioni di accumulo di energia e il loro impatto sugli interruttori automatici

Nei sistemi elettrici contemporanei, l'integrazione dei sistemi di accumulo di energia (ESS) crea un paradosso nella progettazione e nel funzionamento degli interruttori automatici. Gli ESS sono in grado di livellare il carico, supportare l'integrazione delle fonti rinnovabili nella rete e contribuire a stabilizzarla. Esempi di ESS includono, a titolo esemplificativo ma non esaustivo, le batterie agli ioni di litio e tecnologie emergenti come le batterie a flusso. A causa della complessità della frammentazione e delle elevate correnti di guasto, si sta concentrando molta ricerca sulla progettazione di interruttori automatici multifunzionali in grado di gestire tali situazioni dinamiche.

A causa dell'ordine avanzato con cui operano gli ESS, si verifica un'elevata velocità di carica e scarica che si traduce in rapide variazioni di corrente. Gli IESS richiedono inoltre una maggiore precisione e una maggiore velocità di esecuzione. Inoltre, la velocità di funzionamento degli ESS è in aumento a causa del fatto che gli interruttori di vecchia generazione non sono sufficientemente reattivi, sono obsoleti o non sono in grado di soddisfare gli standard attuali. Per gli ESS, diverse aziende producono interruttori allo stato solido, poiché questa tipologia specifica è più rapida da attivare con meno archi elettrici durante il funzionamento, rendendoli più sicuri durante la manutenzione.

Inoltre, le moderne installazioni ESS residenziali e commerciali ampliano la portata della generazione distribuita, aumentando la richiesta di interruttori automatici. All'interno di queste reti, gli interruttori devono interfacciarsi con i sistemi di gestione dell'energia (EMS) per facilitare l'allocazione ottimale del carico e la segmentazione dei guasti. Ciò ha spinto lo sviluppo di interruttori automatici "intelligenti" con funzionalità avanzate di sorveglianza, diagnostica e gestione remota in tempo reale, che ne aumentano l'affidabilità e la flessibilità.

L'integrazione di sistemi/tecnologie di accumulo di energia e lo sviluppo di interruttori automatici hanno un impatto diretto sulla sicurezza, l'affidabilità, la flessibilità e le prestazioni dei futuri sistemi elettrici. Questa sfida complessa e sfaccettata rafforza l'importanza di approcci innovativi agli interruttori automatici al fine di supportare la prevista crescita dei sistemi di accumulo di energia (ESS), mantenendo al contempo un'infrastruttura energetica flessibile e sostenibile.

Tendenze future nella tecnologia degli interruttori ad alta tensione

La tecnologia degli interruttori automatici ad alta tensione (HVCB) è oggi più che mai orientata all'applicazione di moderne tecnologie digitali e materiali ecocompatibili per migliorare l'efficienza dei sistemi e raggiungere gli obiettivi internazionali di sviluppo sostenibile. Un esempio chiave è la diagnostica e il monitoraggio delle prestazioni da remoto tramite IoT, che consente la gestione delle prestazioni in tempo reale, la manutenzione predittiva e una maggiore automazione. Questi sistemi intelligenti aiutano le aziende a ridurre i costi operativi eseguendo attività automatizzate, impiegando sistemi autonomi alimentati digitalmente che utilizzano algoritmi sofisticati per identificare i rischi di guasti di sistema e intervenire prima che si verifichino, riducendo così al minimo le interruzioni e massimizzando la sicurezza nella distribuzione dell'energia elettrica.

Un'altra tendenza emergente è la sostituzione del gas SF6, ampiamente utilizzato nella maggior parte degli interruttori automatici moderni in quanto è un gas serra molto potente. Queste lacune prestazionali sono state affrontate dagli innovatori del settore, che stanno implementando e innovando l'uso di gas isolanti alternativi e tecnologie sottovuoto negli interruttori automatici. I modelli privi di SF6 sono caratterizzati da eco-efficienza e la loro rapida evoluzione nella disponibilità commerciale ne aumenta l'accettazione nel settore energetico, ampliandone ulteriormente l'utilizzo.

Lo sviluppo di interruttori nuovi e più efficienti è ora possibile grazie alle nuove tecnologie disponibili nella scienza dei materiali. Gli scienziati stanno studiando l'uso di materiali superconduttori ad alta temperatura per la loro capacità di gestire carichi di potenza elevati e di ridurre le perdite di energia. Inoltre, stanno emergendo altri sistemi modulari volti alla compattazione elettrica, mirati a una maggiore efficienza nei centri urbani o negli impianti di energia rinnovabile.

Il rinnovamento degli interruttori automatici ad alta tensione con tecnologie avanzate, concentrandosi sulle fonti di energia primaria e sulle fonti rinnovabili, migliorerà la resilienza energetica negli anni a venire. Pertanto, si può affermare con certezza che, per soddisfare i requisiti delle moderne reti intelligenti, saranno costantemente sviluppati materiali avanzati e altamente innovativi per la digitalizzazione e la sostenibilità ambientale.

Fonti di riferimento

1. Dimensioni del mercato degli interruttori automatici ad alta tensione, quota di settore – Discute il ruolo degli HVCB nella gestione della domanda di elettricità e le relative tendenze di mercato.

2. Tendenze nella ricerca e nello sviluppo di apparecchiature di commutazione ad alta tensione – Evidenzia le tendenze della ricerca e della tecnologia nello sviluppo di apparecchiature di commutazione ad alta tensione, concentrandosi su soluzioni più ecologiche e intelligenti.

3. Crescita del mercato globale degli interruttori automatici ad alta tensione 2025-2031 – Un rapporto di ricerca di mercato che descrive in dettaglio le tendenze di crescita e le proiezioni per gli HVCB.

Domande frequenti (FAQ)

D: Quali sono i diversi tipi di interruttori automatici utilizzati nelle applicazioni ad alta tensione?

R: I diversi tipi di interruttori automatici utilizzati nelle applicazioni ad alta tensione includono interruttori automatici ad aria compressa, interruttori automatici a gas SF6, interruttori automatici a olio sfuso e interruttori automatici a olio minimo.

D: Come funziona un interruttore automatico del gas SF6?

R: Un interruttore automatico a gas SF6 utilizza esafluoruro di zolfo per isolare i contatti mobili e fissi. Quando l'interruttore è in funzione, il gas contribuisce a interrompere l'arco che si forma durante l'apertura dei contatti, garantendo un'interruzione affidabile del circuito.

D: Qual è il ruolo delle apparecchiature di commutazione isolate in aria nelle sottostazioni ad alta tensione?

R: Le apparecchiature di commutazione isolate in aria (AIS) forniscono isolamento e separazione tra i diversi componenti elettrici nelle sottostazioni. Contribuiscono al funzionamento sicuro delle apparecchiature ad alta tensione, inclusi gli interruttori automatici ad alta tensione, e sono progettate per gestire efficacemente la trasmissione ad alta tensione.

D: Quali sono i vantaggi dell'utilizzo di un interruttore automatico ad aria compressa?

R: Gli interruttori automatici ad aria compressa sono noti per la loro ridotta manutenzione e la rapidità di funzionamento. Utilizzano un getto d'aria ad alta velocità per estinguere l'arco che si forma all'apertura dei contatti, rendendoli adatti ad applicazioni ad alta tensione come la protezione dei trasformatori.

D: Cosa significa il termine "costo totale di proprietà" per le soluzioni di interruttori ad alta tensione?

R: Il costo totale di proprietà si riferisce al costo complessivo associato al possesso e al funzionamento delle soluzioni di interruttori ad alta tensione per tutta la loro durata di vita, inclusi il prezzo di acquisto iniziale, i costi di manutenzione e l'efficienza operativa.

D: In che cosa gli interruttori HVDC differiscono dagli interruttori CA tradizionali?

R: Gli interruttori HVDC sono progettati per interrompere i flussi di corrente continua (CC), a differenza dei tradizionali interruttori CA che gestiscono la corrente alternata. Gli interruttori HVDC utilizzano meccanismi specializzati per gestire le sfide specifiche dell'interruzione della corrente continua, come la riaccensione e la gestione dell'arco.

D: Qual è il significato delle correnti nominali negli interruttori automatici ad alta tensione?

R: I valori di corrente nominali indicano la corrente elettrica massima che un interruttore automatico ad alta tensione può gestire in sicurezza. La scelta di un interruttore con la corrente nominale appropriata è fondamentale per garantire un funzionamento sicuro e prevenire danni in caso di guasto.

D: Cosa succede durante l'interruzione dell'arco in un interruttore automatico ad alta tensione?

R: Durante l'interruzione dell'arco, i meccanismi dell'interruttore intervengono per separare i contatti mobili da quelli fissi, e la camera di scoppio o l'isolamento a gas contribuiscono a estinguere l'arco. Questo processo è fondamentale per prevenire danni alle apparecchiature e garantire la sicurezza dell'impianto elettrico.

D: Puoi spiegare come viene rilevato un guasto in un interruttore automatico ad alta tensione?

R: Un guasto viene rilevato tramite relè di protezione che monitorano parametri elettrici come corrente e tensione. Quando vengono rilevate irregolarità, il relè segnala all'interruttore automatico di aprirsi e isolare il guasto, prevenendo ulteriori danni al sistema.
