電気試験における接触抵抗試験の許容値を理解する

発電所のあらゆる電気システムには、精度と信頼性が不可欠です。また、電気システムに関連する事故はどこで発生しても致命的となるため、厳格な安全基準に従って運用する必要があります。このような要求が厳しく、極めて重要な環境においては、接触抵抗の評価は、いくつかの確実性の閾値に基づいています。これは、発電所エンジニアリングにおける難題の一つです。配電盤機能内で使用される大容量電気機器のわずかな抵抗欠陥が、過熱、エネルギーの無駄、さらには壊滅的な故障を引き起こす可能性があるため、接触抵抗値が許容範囲と分類されるかどうかを判断することが非常に重要になります。このブログ記事では、接触抵抗の試験の詳細、そのベンチマーク、そしてそれらの限界に最も影響を与える要因について詳しく説明していきます。熟練エンジニアと新人エンジニアのどちらにとっても重要かつ関連性のあるシステム運用の安全性に焦点を当てながら、技術的な洞察を提供することを目指しています。

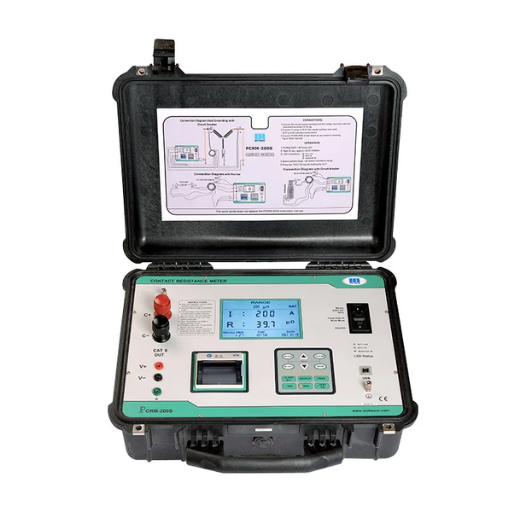

接触抵抗とは何ですか? なぜ重要なのですか?

接触抵抗とは、導体の隣接する2つの表面を流れる電流の抵抗を意味します。このタイプの抵抗は電気システムにとって重要です。高い接触抵抗は、エネルギー伝達の効率低下、過熱、システム障害につながる可能性があるためです。低く安定した接触抵抗は、電気接続の信頼性にとって重要であり、性能と安全性に影響を及ぼします。定期的なテストによって問題を事前に解決することで、機器の損傷やシステムのダウンタイムを防止できます。

接触抵抗の定義

抵抗とは、電気接続における2つの導電性材料の界面を流れる電流の抵抗として定義されます。接触抵抗は、表面の粗さ、表面の汚れ、酸化、表面における接触面積の狭さなど、いくつかの要因によって生じます。接触抵抗はミリオーム（mΩ）オーダーになることが予想され、この値は電気システムの効率性と寿命にとって非常に重要です。

材料科学における最近の研究と発展は、接触面の形状最適化、導電性コーティングの適用、あるいは熱伝導率と電気伝導率の高い材料の使用によって接触抵抗を低減できることを示唆しています。めっき材料としては、導電性と耐腐食性に優れた金や銀が用いられることが多いです。様々な産業用途から得られたデータは、ほとんどの場合、接触抵抗をわずかに低減するだけで、送電網、電気自動車、航空宇宙技術などの高出力システムにおけるエネルギー効率が大幅に向上することを示しています。したがって、低接触抵抗は、電気接続の設計と持続的な信頼性にとって不可欠です。

接触抵抗試験の重要性

電気システムの重要なコンポーネントである接触抵抗試験は、特に高性能アプリケーションにおいて、電気システムの診断および予防保守のための重要なツールです。エンジニアや技術者は、接触不良、酸化、さらには表面の汚染など、抵抗の漸進的な増加につながる差し迫った問題を特定するのに役立ちます。接触抵抗の増加は、エネルギー損失、部品の過熱、局所的な加熱につながり、部品の損傷やシステムの完全な故障につながります。

より高感度なマイクロオームメーターや移動中のモニタリングといった最新の電力試験技術により、問題をリアルタイムで検出することが可能です。研究によると、定期的な試験を実施することで、配電システムにおける予期せぬ停電の発生確率を最大60%削減できることが示されています。また、航空宇宙産業やデータセンターでは、ダウンタイムのXNUMX秒XNUMX秒が経済的にも運用的にも多大なコストを伴いますが、予防的な接触抵抗試験を実施することでリスクを軽減し、比類のないパフォーマンスを実現しています。これらの最新技術と定期的な評価を組み合わせることで、産業界は高抵抗接続に伴う危険への対応を強化し、重要なデバイスの寿命を延ばすことができます。

接触抵抗に影響を与える要因

電気分野において、接触抵抗は多因子的な問題であり、効率を低下させます。接触抵抗の問題を診断、軽減、監視、そして予防するには、多段階的なアプローチによる問題解決が必要です。以下に、最も重要な要因を概説します。

1. 接触面の状態

1. • 酸化と汚染接触面に酸化物、汚れ、または異物が存在すると、電気抵抗が大幅に増加する可能性があります。金属の酸化物、特にアルミニウムなどの金属は、高温になると導体となり、導電性が高くなります。
   • 粗さと凹凸：彫刻や彫刻のような加工により、微細構造に粗さが生じます。微細構造は隙間の形成に寄与し、接触荷重下での塑性変形を制限し、効率を低下させます。完全に滑らかな表面では、接触抵抗を最大20%低減できることが実証されています。
2. 材料特性
   • 導電性：銅や銀などの金属は、鋼鉄などの金属に比べて電気伝導性が高く、接触抵抗が低いという特徴があります。接触抵抗に関しては、銅は1.68 µΩ·cm～10 µΩ·cmと、鋼鉄をはるかに上回っています。
   • 硬度柔らかい素材は荷重がかかった際に形状が崩れやすいため、真の接触面積が増加します。真の接触面積が増加すると、抵抗が減少します。
3. 接触力
   • 圧力の適用：接合部への適切な接触力は、多くの場合、接合部間の物理的な密着性を向上させ、関連する抵抗を低減します。ある研究では、接触圧を25%増加させることで、抵抗が10%～15%減少することが実証されています。
   • 力の一貫性: 力が一定でなかったり不十分だと、接触領域内に微小な分離が生じ、局所的に小さな輪郭の違いが生じる可能性があります。
4. 温度条件
   • 熱膨張: 機械的な観点から見ると、接触材料の温度が上昇すると熱膨張が起こり、接触面積が変化して抵抗が増加します。
   • 局所加熱: 「A」端子の接触抵抗が高いと、接合部の機械的劣化が悪化し、熱が発生して材料全体の劣化が進み、接触抵抗が増加する可能性があります。

これらのシステムを定期的にメンテナンスし、材料を最適化し、正しい設置手順に従うことで、電気システムの信頼性が達成され、接触抵抗が大幅に低減されます。

接触抵抗テストの実施方法は？

接触抵抗試験では、電気接続の完全性と効率性を評価する必要があります。正確な結果を得るには、以下の手順に従ってください。

1. 機器を準備する

必ず適切なマイクロオームメーターまたは低抵抗測定機器を使用してください。使用する機器は適切に校正され、正常に動作している必要があります。

2. 接続を検査する

接合面に錆、地層、汚れ、汚染物質、湿った膜などがないことを確認してください。これにより、正確な測定が可能になります。

3. 回路を分離する

外部の回路や通電中の部品からの影響を避けるため、回路から電源を切り、接続を分離してください。

4. テストプローブを取り付ける

測定装置の接触プローブを対応するインターフェースに取り付けます。安定した測定が行えるよう、インターフェースがしっかりと接合されていることを確認してください。

5. 測定する

測定装置の電源を入れ、抵抗値を記録します。測定値を、機器メーカーまたはその他の業界規格で定められた許容値と比較します。

6. 結果を分析する

測定された抵抗値が許容値を超えた場合は、ケーブルの緩み、落下物、微細な汚れ、さらには汚染など、考えられる原因を調査してください。これらの問題は直ちに解決し、後日必ず再検査を実施してください。

7. 文書の調査結果

あらゆる電子機器のメンテナンス記録には、テストされた値と実施された是正措置を含める必要があります。これにより、監視対象のパフォーマンスを経時的に実証し、新たなパターンを発見するのに役立ちます。

このステップバイステップのガイドにより、徹底的かつ正確な接触抵抗テストが可能になり、すべての電子システムの精度と信頼性が維持されることが保証されます。

耐性試験に必要な機器

抵抗試験には、他の電気試験と同様に特殊な工具と機器が必要です。以下のリストには、正確な測定に必要な機器とその説明が記載されています。

1. デジタルマイクロオームメーター – 低抵抗値を正確に測定できるテスターは、高感度マイクロオームメーターです。最新のマイクロオームメーターは、将来の参照用にデータロギング機能や、より高度な自動テストモードなどの機能を備えており、作業効率が大幅に向上しています。
2. テストプローブとクランプ – 正確な測定を行うには、不要な接触抵抗を排除して制御するための高品質のテストプローブ、別途提供されるケルビンクランプまたはリードが必要です。
3. 絶縁抵抗テスター （オプション） – その主な目的は、抵抗試験の前後に絶縁体に誘電欠陥が存在しないことを確認することです。
4. 校正標準 – 時代遅れまたは検証されていない試験機器は、多くの場合、誤った結果につながります。正確な試験を確実に実施するためには、校正済みのシャント抵抗器または抵抗標準器を常に信頼できる範囲内に維持する必要があります。
5. マルチメーター – 電圧に加え、電流も抵抗値に影響を与える可能性のあるパラメータです。マルチメーターは複数の電気パラメータを測定できるように設計されているため、補助測定機器に関するほとんどの疑問を解消できます。
6. 保護具 (PPE) – 通電されたシステムをテストしたり、高エネルギー環境で作業を実行したりする場合は、保護眼鏡と絶縁手袋が不可欠です。

これらのツールとともに製造元の指示に適切に従うことで、電気設備の抵抗テストを実行する際の信頼性と一貫性が保証されます。

正確な結果を得るための適切なテスト電流の選択

抵抗を正確に測定し、機器を保護するには、試験電流を慎重に選択する必要があります。試験電流は、被試験デバイス（DUT）、その絶縁、そして測定精度に影響を与える可能性のある外部条件の想定に適合する必要があります。例えば、より繊細な電子部品は、損傷を避けるために低い試験電流で済む場合がありますが、堅牢な産業用システムでは、特に負荷時の精度が重要な場合、高い試験電流の方が性能が向上します。

今日の抵抗試験器は、数ミリアンペアから数百アンペアまでの範囲で試験電流を変更できるため、様々な用途に対応できます。IECやIEEEなどの国内および国際規格では、特定の状況に応じた推奨試験電流が定められています。これらの規格の多くは、測定手順が機器の通常動作時の実際の動作を反映し、不均一な電流による差異を軽減することを目的としています。試験電流と測定抵抗値間の依存関係を把握することで、システムの診断精度が向上し、電気システムを体系的に最適化することができます。

接触抵抗の許容値は何ですか?

ほとんどの電気機器は、タイプや用途に応じて10～300マイクロオームの範囲で動作することが推奨される接触抵抗値です。回路遮断器の場合、抵抗値は理想的には100マイクロオーム未満である必要があります。配電装置などの接続部では、通常150マイクロオーム未満の抵抗値が許容されます。機器固有の範囲や動作状況については、ANSIやIEEEなどの業界規格またはメーカーの仕様を参照してください。これらの値を監視範囲内に保つことで、電気的信頼性を維持し、過度の接触抵抗に起因する問題を回避できます。

接触抵抗の標準許容値

接触抵抗値は機器間で一定ではなく、機器の種類、材料組成、動作電圧、さらには機器の周囲環境など、複数の要因によって影響を受けます。適切にメンテナンスされた使用可能な部品の場合、遮断器や配電装置の接触抵抗は10～100マイクロオーム程度です。しかし、超高感度の精密機器の場合、最適な性能を維持するために、値を10マイクロオーム未満に調整する必要があることがよくあります。

ANSI、IEEE、IECが制定した規格では、接触抵抗の上限が定められており、これを超えることはできません。例えば、IEEE C37.09は、高電圧遮断器の監視および試験パラメータを定義し、試験によって必要な強度と機能性能が確実に得られるようにしています。さらに、高湿度、腐食、汚染などの現象は接触抵抗の値を大きく変化させる可能性があり、そのような場合には、試験とメンテナンスの頻度を大幅に高める必要があります。接触抵抗が監視され、規定の限度内に維持されない場合、過熱、エネルギーの浪費、そして経年劣化による機器の劣化が発生します。

接触抵抗の増加が電気機器に与える影響

接触抵抗の増加により、電気機器は様々な問題に直面し、機器の安全性と効率性を大きく損なうことになります。接触抵抗の増加は抵抗値の増幅につながり、ジュール効果により接続部における局所的な発熱を増加させます。この発熱は絶縁材の劣化や急速な経年劣化を引き起こし、極端な場合には熱暴走につながる可能性があります。やがて、蓄積された熱は機器の故障、計画外のダウンタイム、そして極端な場合には火災の危険性につながる可能性があります。

ビジネスの観点から見ると、接点における電気抵抗の増加は、電力システムにおける損失と運用コストを直接的に増加させます。例えば、高電流システムでは、抵抗のわずかな増加でも消費電力が増加するため、定期的なメンテナンスの重要性が強調されます。IEEE 1816に規定された業界要件では、問題の悪化を防ぐため、接続抵抗の閾値を制限内に維持するために、定期的な接続チェックを実施する必要性が概説されています。

また、接触抵抗の増加は電気信号の流れを阻害する可能性があります。これは特に精密機器において深刻で、わずかな電圧低下でも動作不能に陥る可能性があります。これは、データセンターや産業用オートメーションシステムといった高精度アプリケーションにおいて、接触抵抗の影響がより大きくなることを示しています。システムが予期せず停止しないようにするためには、赤外線サーモグラフィーや超音波検査といった予知保全戦略を導入し、接触抵抗の異常兆候を早期に特定する必要があります。

接触抵抗試験でよく遭遇する問題

1. 汚れたまたは酸化した接点

酸化物、グリース、ほこりなどの汚染物質により、適切な測定が妨げられ、データの信頼性が低下し、抵抗が増加する可能性があります。

2. 不適切な試験機器の校正

校正誤差は、特定のパラメータの測定に影響を及ぼす可能性があります。測定機器の校正が適切に行われていない場合、実際の抵抗値から大きく逸脱した抵抗値が表示される可能性があり、得られたデータの信頼性が損なわれる可能性があります。

3. 緩い接続または不良接続

テストプローブまたはコネクタを不適切に締めると接触が緩み、測定に誤差が生じて値が実際の値と一致しなくなります。

4. 環境干渉

周囲の温度、湿度、電磁場の変化など、作業中のタスクの外部条件がテスト結果に影響を及ぼし、テストの精度、再現性、信頼性が低下する可能性があります。

5. オペレーターエラー

トレーニングが不十分であったり、テストを実行するための文書化された手順が不十分であったりすると、プローブの配置ミスやデータの誤読が発生し、さまざまなエラーが発生する可能性があります。

オペレーターは、上記の領域をカバーするプロアクティブなソリューションを提供し、一貫性と信頼性の高い接触抵抗を備えた測定接触を実現できます。

接触不良につながる要因

以下では、システムのパフォーマンス、精度、信頼性、およびシステム寿命を損なう可能性のある電気接触不良の一因となる要因について説明します。

1. 表面の汚染

接触面に影響を与える電力ブロッキングの原因には、埃、油、グリース、酸化膜、さらには油膜などがあり、これらは電気接続時に接触抵抗を上昇させる可能性があります。研究によると、厚さ10マイクロメートル未満の非常に薄い汚染層でさえ、抵抗を驚異的な50%も上昇させる可能性があります。この問題に対処するには、定期的なメンテナンスと定期的な清掃が効果的です。

2. 表面粗さ

接触面の表面凹凸や粗度が高いと、有効接触面積が減少し、マイクロゲーティングやホットスポットの形成が増加します。研究によると、表面粗度（Ra）が3.2µmを超えると、表面導電性が最大25%低下する可能性があります。材料選定と表面グレードの研磨技術によって、表面仕上げを大幅に向上させることができます。

3. 腐食

湿気、酸素、または腐食性化学物質は、接触面に酸化物、硫化物、塩化物などの非導電性層を形成する可能性があります。腐食した接触面は、清浄な接触面と比較して抵抗が100%以上増加することが示されています。保護コーティングや不正開封防止のための環境管理は、有効な対策です。

4. 接触材料の劣化

硫黄、銅、アルミニウムなどの材料は、電気アーク、振動、熱サイクルによって侵食され、変形する可能性があります。これは接続不良につながります。100℃を超える熱サイクルを継続的に受けると、銅接点の微細構造が変化し、導電性が15%低下します。

5. 不適切な固定または位置合わせ

接続が緩んでいたり、位置がずれていると、接触が不完全になり、通常よりも高い抵抗が生じる可能性があります。トルク試験では、位置ずれした固定具でトルク設定が低い場合、基準抵抗の2倍に達することが示されています。精密に校正された工具を使用することで、理想的な位置合わせが促進され、ベンチマークの維持が保証されます。

6. 熱膨張とサイクリング

温度変化は、接点材料の膨張差や収縮差を引き起こす可能性があります。これは、経年劣化により接続が緩み、接触の完全性が低下する可能性があります。これは特に、銅とアルミニウムの界面のように熱膨張係数が異なる材料の場合に顕著です。

接触腐食とその影響の特定

接触腐食、あるいはガルバニック腐食は、電気化学的電位差を持つ2つの金属が電解質中で物理的に接触することで発生します。この現象により、一方の金属が徐々に劣化します。より正確には、犠牲陽極金属の存在により、陰極金属は異なる環境下で維持されます。接触腐食の程度は、材料間の電気化学的電位差、環境湿度、そして塩分や産業粒子などの特定の汚染物質の存在によって決まります。

接触腐食は、界面に非導電性の腐食生成物が発生し、電気抵抗の増加につながります。これらの堆積物は接続部の完全性を損ない、時間の経過とともに性能の低下、過熱、さらにはシステム障害を引き起こす可能性があります。さらに、影響を受けた金属は構造的な弱体化を起こし、接続部の機械的安定性を失う可能性があります。これらの材料の組み合わせのうち、アルミニウムと銅はガルバニ系列における大きな電位差により、不利な条件下では腐食が著しく加速されるため、最も有害です。

防食材料の進歩により、腐食防止のための戦略が生まれました。これらの戦略には、特定の環境に適合する適合性チャートを用いた材料の慎重な選定、防食コーティング、金属との直接接触を防ぐ絶縁バリア、あるいはゾーン保護などが含まれます。腐食検知と予知保全は、腐食の変色や孔食を早期に発見し、深刻な腐食拡大による故障を回避する上で極めて重要です。

絶縁抵抗と接触抵抗はどのように関係するのでしょうか?

抵抗には、絶縁抵抗と接触抵抗という2つの形態があり、それぞれ異なる性質を持ちながらも相互に関連しています。絶縁抵抗は、絶縁材料が2つ以上の導電部品間の漏電を阻止する効果を測定します。絶縁抵抗が高いほど、不要な電流の拡散を防ぐ優れたバリア機能を備えていることを示します。一方、接触抵抗は2つの導電部品間の界面に発生し、相互導電間の電流の流れの効率に影響を与えます。絶縁抵抗は漏電を防ぐ一方、接触抵抗は電気接続の品質を決定します。どちらもシステムの信頼性にとって非常に重要ですが、評価基準が異なるため、どちらか一方を評価することに大きく依存します。

電気システムにおける絶縁抵抗の理解

電気設備における絶縁抵抗は、絶縁材料の品質、環境、さらには特定のシステムの運用履歴など、多くの要因に左右されます。例えば、熱可塑性樹脂やエラストマーなどの絶縁材料は、誘電特性に優れており、漏れ電流を最小限に抑えます。その他の環境要因、例えば温度や湿度も絶縁抵抗に大きな影響を与えます。温度は超分子活性を高め、材料の抵抗率を低下させる可能性があります。また、水分の侵入は、漏れ電流の経路となることで絶縁体を損傷させる可能性があります。

熱サイクルや機械的ストレスは、時間の経過とともに断熱材の有効利用を徐々に損ない、性能低下につながります。こうした劣化は絶縁抵抗の低下を招き、感電、短絡、あるいはシステム全体の故障といった安全リスクを高めます。絶縁抵抗試験とシステムメンテナンスは、これらの変化を監視し、システムの寿命を延ばすとともに、信頼性と安全性を確保するために不可欠です。

絶縁抵抗と接触抵抗の関係

絶縁抵抗と接触抵抗は、あらゆる電気システムにおける2つの主要なパラメータです。それぞれが独自の機能を持ちながら、相互に関連しています。絶縁抵抗は、材料を通過する漏れ電流、または導電部品間の電流の流れに抵抗することで電気的絶縁を維持する能力として定義されます。接触抵抗は、電気接続における電極（端子、スイッチ、またはブレーカー）の接合部で発生する抵抗として定義されます。

これらのパラメータは、接続品質の低さや材料の経年劣化によって顕著になります。絶縁抵抗が低いと、高い接触抵抗による損傷が悪化し、過熱、アーク放電、あるいは回路の非効率性につながる可能性があります。一方、表面の汚染物質、接触負荷の不足、経年劣化などによって高い接触抵抗が生じると、絶縁抵抗が上昇し、デバイスが電圧ストレスや絶縁破壊を受けやすくなる損傷につながる可能性があります。

これら2つの変数を観察することで、システム性能の全体像を把握できます。ここ数年、電気工学分野では、分極指数試験による絶縁抵抗測定やマイクロオーム計による接触抵抗測定といった新たな進歩が報告されており、これらは現在では一般的な手法となっています。こうした早期劣化検出技術は、予防保守計画を強化し、専門家に機器の寿命と運用中の安全性を向上させるための戦術的なガイダンスを提供します。

絶縁抵抗の試験手順

電気システムの安全性と信頼性を評価するには、依然として絶縁抵抗試験が必要です。より現代的な試験方法では、評価対象の機器の複雑さに応じて500Vから15kVまで変化する制御された直流電圧を印加する必要があります。これは、絶縁抵抗計または絶縁抵抗計を用いて行われ、絶縁材料の抵抗をメガオーム（MΩ）単位で測定します。

試験のセットアップには、システムの電源を十分に遮断し、外部電源をすべて除去するなど、必要な準備が必要です。周囲温度、湿度、試験時間といった重要なパラメータを記録することで、測定値の検証が容易になります。絶縁抵抗の許容最小値を満たさない場合、IEEEまたはIEC規格に基づく欠陥状態のリスクが生じます。

漏れ電流のパターンは、一定間隔で抵抗値を測定する時間抵抗法によって検出できるため、絶縁抵抗試験において最も一般的な手法の一つとなっています。さらに、10分後の絶縁抵抗と1分後の絶縁抵抗の比を算出するPI試験は、一次絶縁抵抗値の補助的な指標として機能します。PIが2を超える場合、絶縁状態は良好であるとほぼ確実ですが、XNUMXを下回る場合は、絶縁状態を詳細に検査する必要があります。

最新の診断ツールと従来の技術を組み合わせることで、専門家は保守作業をより戦略的に計画できるようになり、重要な電力インフラを損傷から守ることができます。

接触抵抗測定にはどのような機器が使用されますか?

マイクロオーム計とデジタル低抵抗オーム計（DLRO）は、接触抵抗試験に広く用いられています。低抵抗測定に特化しており、これらの機器はマイクロオームという狭い範囲で動作します。4線式ケルビン接続により、リード線や接触抵抗による誤差を排除し、正確な測定を実現します。これらの機器は、電気接続部、遮断器、バスバー、配電盤などの導電性の検証や故障の検出に役立ちます。

特殊接触抵抗測定器の概要

最新の接触抵抗測定器は、最新の技術を採用し、正確で信頼性の高い結果を提供します。通常、これらの機器は1Aから400Aを超える試験電流出力を備えています。正確な測定値を得るには、これらの試験電流出力を克服する必要があります。ほとんどの機器は、リアルタイムの可視化、またはリアルタイムデータの可視化のための最新のデジタルインターフェースを備えているため、抵抗値のリアルタイムモニタリングが常に可能です。

計測機器メーカーは次世代技術を導入し、接触抵抗測定装置にテストデータの収集、保存、エクスポート機能を提供し、後日分析できるようにしています。システムはUSBまたはワイヤレスで接続できるため、診断プログラムへの接続が容易です。過電流保護ロックや自動電源オフ機能などの安全機能により、過酷な作業環境を含むあらゆる場所で安全に使用できます。

接触抵抗測定装置は、IEC 62271-1やIEEE C37.09といった国際的な試験規格や認証を取得しており、幅広い用途に適しています。実験室や現場での使用が可能で、変電所、工場、保守センターなどでは、電気システムの精度と信頼性の保証に役立ちます。

抵抗テスターの精度の比較

キーポイント	詳細説明	パラメータの例
測定範囲	さまざまな抵抗範囲を測定可能	1 µΩ～10 kΩ
解像度	検出可能な最小の抵抗変化	01 µΩ
精度	測定誤差の程度	±0.05％
テスト電流	テスト用最大電流出力	最大100 A
電源	内蔵バッテリーまたは外部電源で動作	バッテリー、AC電源
データストレージ	テスト結果を内部に保存する機能	1000以上のテスト結果
インターフェース接続	データ転送のための通信	USB、Bluetooth、RS-232
コンプライアンス基準	国際試験基準への準拠	IEC、IEEE仕様
耐久性	悪条件下での信頼性	IP65定格エンクロージャ
温度耐性	さまざまな温度範囲でのパフォーマンス	-10 ℃～ 50 ℃
重量と携帯性	輸送と取り扱いの容易さ	軽量、15ポンド未満
ディスプレイの品質	画面の読みやすさとサイズ	バックライト付きLCD、高解像度
安全機能	障害に対する保護メカニズム	過負荷保護、絶縁チェック
校正要件	再調整の頻度と容易さ	年次半自動調整

電気試験に適した機器を選ぶためのヒント

電気試験用機器を選定する際、精度と信頼性は他のいくつかの要素と並んで校正上の決定要因となります。このスナップショットは機器選定の概要を示しています。電化システムの保守における「精度要件」には、機器の調整とレジスタの精査に加え、三角測量誤差を考慮した実際の相互運用性デフォルトを保証するための、公平性に基づく複数の指標の実施が含まれます。

1. 電圧および電流範囲

機器がアプリケーションの電圧と電流要件を満たしていることを確認してください。汎用テストの場合、0～1000Vの電圧範囲と10Aの電流範囲を備えた機器が適しています。

2. 環境適合性

動作温度と湿度の範囲を考慮してください。-10℃～50℃、湿度許容範囲10%～90%で動作するように設計された機器は、多様な環境に最適です。

3. 携帯性と重量

装備重量が15ポンドを超えないため、使用範囲は広く、軽量です。コンパクト化とアクセサリーの合理化により、携帯性が向上しました。

4. 正確さと精度

ラインアップの優先順位では、有効性マージンを精査することで、合格しきい値が ±0.5% 未満のエラー フレームで実行されるテストが保証され、極めて高い精度の仕様が許容されるため、エラーの適格性が保証されます。

5. 表示と読みやすさ

位置特定可能な周辺機器は、照明が不十分な場所での機能性を増強し、バックライト付き LCD 画面と 1280 x 720 ピクセルを超える幅の高解像度ディスプレイを組み合わせることで、妨げられることなくデータを視覚化できます。

6. 安全コンプライアンス

厳格な前提条件を再構築しようとする努力から生じる危険性には、過負荷遮断、自動シャットオフなどの安全機能の増加が伴い、厳格な絶縁チェックはテスターを保護する真のシールドとして推奨されます。

精度を利用することで信頼性が高まり、モンタージュ スキャン アベニューを横断して前方レイアウト ギャップを処理するアシスタントを推進し、サービス キャリブレーションを目的とした基礎を増殖させ、空白のガイド付きベンチマークとともに境界領域を拡大し、ユーザーに合わせた凸レンズを目指して対流圏レジストリを対象とする、全体的なフィードバックが触覚的な現実に埋め込まれた期待を満たすことを保証します。

参照ソース

1. 接触抵抗とその測定方法:

   • 接触抵抗を測定するための理論的および実践的アプローチに焦点を当てます。
   • 正確な測定を実現するために、障壁効果とサンプル寸法の役割を理解することの重要性を強調します。

2. 電気接触抵抗：基本原理:

   • 固体表面のマイクロスケールの粗さとそれが接触抵抗に与える影響について説明します。
   • 絶縁層を乗り越えて金属同士の接触点を通じて電気伝導性がどのように実現されるかを説明します。

3. 異なる接触抵抗試験構造の比較研究:

   • TLM、クロスブリッジケルビン抵抗 (CBKR)、およびコンタクトエンド抵抗 (CER) の 3 つのテスト構造を評価します。
   • TLM 構造は、n 型および p 型拡散層の両方における特定の接触抵抗に対して最も正確な結果を提供するという結論に達しました。

よくある質問（FAQ）

Q: 電気テストにおける接触抵抗とは何ですか?

A: 接触抵抗とは、回路内の可動接点と固定接点の接合部における電流の流れに対する抵抗を指します。これは、遮断器や配電装置などの機器の効率的な動作を確保するために非常に重要です。

Q: スイッチギアの接触抵抗を測定することが重要なのはなぜですか?

A: 接触抵抗を測定することで、配電盤の性能低下や故障につながる可能性のある潜在的な問題を特定するのに役立ちます。接触抵抗が高いと過熱や機器の損傷を引き起こす可能性があるため、定期的な検査が不可欠です。

Q: 良好な接触抵抗値とは何でしょうか?

A: 良好な接触抵抗値は通常、1 オーム未満の低い抵抗値を示します。ただし、正確な許容値はテスト仕様とテスト対象の特定のコンポーネントによって異なります。

Q: 回路ブレーカーの接触抵抗はどのように測定するのですか?

A: 接触抵抗を測定するには、低抵抗オーム計または 接触抵抗テスターテストは回路ブレーカーが閉じた位置にある間に行われるため、接点間の抵抗を正確に測定できます。

Q: 接触抵抗の増加を引き起こす要因は何ですか?

A: 接触抵抗の増加は、接触面の腐食、汚れ、酸化、または機械的な摩耗によって発生する可能性があります。定期的なメンテナンスとテストを行うことで、これらの問題を軽減することができます。

Q: 接触抵抗は変圧器の動作にどのような影響を及ぼしますか?

A: 接触抵抗が高いと、回路内の接点間の電圧が上昇し、変圧器の効率が低下して過熱する可能性があり、全体的な性能と寿命に影響を及ぼす可能性があります。

Q: 接触抵抗の測定値が許容限度を超えた場合はどうすればよいでしょうか?

A: 測定値が許容限度を超える場合は、原因を調査することが重要です。これには、接点のクリーニングや交換、接触抵抗が所定の範囲内であることを確認するための再テストなどが含まれる場合があります。

Q: 接触抵抗テストはどのくらいの頻度で実行する必要がありますか?

A: 接触抵抗試験の頻度は、メーカーの推奨事項と機器の動作条件に基づいて決定する必要があります。信頼性を確保するため、定期的な試験（通常は年1回または2年に1回）を実施することをお勧めします。

Q: 接触抵抗テストにおける NETA の役割は何ですか?

A: 全米電気試験協会（NETA）は、接触抵抗試験を含む電気システムの試験に関するガイドラインと規格を提供しています。これらのガイドラインは、試験が業界標準および安全プロトコルに従って実施されることを保証するのに役立ちます。

Q: 接触抵抗テストにより将来の電気的障害を防止できますか?

A: はい、接触抵抗に関連する問題を早期に特定することで適切なメンテナンスを実施でき、将来の電気的障害を防ぎ、回路と接続された機器の信頼性を確保するのに役立ちます。
