電源周波数耐電圧テストとは何ですか?

電気機器の信頼性と耐久性を評価することは、特に高電圧システムの場合、運用上の安全性と性能にとって極めて重要です。電力周波数耐電圧試験は、規定の動作条件内での絶縁強度を決定することにより、電気機器の状態を厳密に診断するのに役立ちます。この評価は、機器が損傷を受けることなく特定の電圧レベルに耐える能力を確認するために不可欠です。そのため、これは品質保証と設定された基準への準拠の基本的な側面となります。この記事では、この試験の基礎となる一般的な概念、電気工学における関連性、および実行される手順を詳しく説明することを目的としています。このガイドは、経験豊富な電気技術者とシステムの信頼性の向上に関心のあるその他の専門家の両方を対象としており、この分野で利用可能な最も重要な試験精密工学手法の包括的な概要を提供します。

電源周波数耐電圧テストとは何ですか?

電源周波数耐電圧試験は、様々な電気機器の動作信頼性を確認するために行われる試験の一つです。この試験では、電気機器を所定の周波数（通常は50Hzまたは60Hz）の電気回路に設置し、機器に一定時間電力を供給します。この試験では、絶縁体が動作中の電気的衝撃にどの程度耐えられるかを確認するという追加的な作業も行われます。この試験は、電気ストレスを受ける機器部品の絶縁材料の構造と強度を明確に示します。

耐電圧試験の基礎を理解する

耐電圧試験を実施する際には、試験目的を達成するために、特に試験の重要なパラメータの決定において、数多くの信頼性と妥当性のチェックを高精度にクリアする必要があります。そのようなパラメータの一つが設定試験電圧です。試験電圧は、IEC 60060やANSI/IEEE規格などの国際規格と同様に、電気機器の想定動作電圧よりもかなり高いレベルに設定されることが最も一般的です。電圧の選択基準は、絶縁定格と評価対象機器のカテゴリに基づいています。

試験に必要な時間枠も重要な要素であり、通常は規格またはメーカーの仕様に基づき1秒から1分です。この時間枠内、例えば試験中などにおいて、機器は絶縁破壊、アーク放電、または漏れ電流の著しい変化を示してはなりません。この測定値を取得することは非常に重要です。なぜなら、試験には合格する可能性があるものの、長期的には故障につながる可能性が高い絶縁材料の潜在的な弱点を特定するのに役立つからです。

絶対湿度やその温度といったあらゆる要因が、試験対象の絶縁体の性能に影響を与えてはなりません。最新の試験装置は、無人監視と記録機能を備え、最新の規格に完全に準拠した操作を自動化しています。これらの装置でも、漏れ電流の挙動を監視することで絶縁試験を実施し、管理限界と妥当な信頼性を超えないようにしています。

耐電圧テストは、適切に定義された条件とパラメータの下で実行されると、与えられた電気システムが動作可能かどうか、またその他の日常的なストレス要因に対して損傷を与えずにそれをチェックするのに効果的になります。

電力周波数電圧試験の目的

商用周波数電圧試験は、実世界のシナリオを模擬した動作条件を用いて電気機器の絶縁を検査します。この手順では、50Hzまたは60Hzの試験電圧を印加し、特定の期間にわたって電気的ストレスがかかった状態で絶縁が破壊しないことを確認します。これは、製造上の欠陥、材料の劣化、その他の絶縁システムの弱点を発見する上で非常に重要です。

この試験は、機器が国際規格IEC 60270およびIEEEの安全性・信頼性規制に適合しているかどうかを確認する上で非常に重要です。さらに、一部の部分放電診断ツールは進化しており、現在では試験中に部分放電と漏れ電流を正確に測定できるようになり、絶縁性能をより深く理解することにつながります。この試験方法を適用することで、電気的故障の可能性を大幅に低減し、システム寿命と運用の整合性を向上させることができます。

テストに関係する主要コンポーネント

高電圧絶縁試験システムの主要部品は、高電圧電源、測定・観測装置、絶縁試験電極、診断ツールです。高電圧電源は必要な試験電圧を生成しますが、通常は試験に設定された特定のパラメータに応じて調整可能です。高精度電圧・電流計などの測定機器は、動作中の絶縁性能を保証し、電圧・電流の定量分析において信頼性の高い値を提供します。

絶縁試験用の電極は、試験対象装置の形状に合わせて製造され、均一な応力と物理的な適合性を保証します。部分放電分析装置や熱画像装置などの専用診断装置は、放電やホットスポットを検出することで、追加情報を提供します。これらのシステムは、適切に構成され、作業フレームワークに組み込まれることで、絶縁システムの完全な評価を可能にし、安全性とコンプライアンスを確保しながら、故障リスクを軽減します。

電源周波数耐電圧テストが重要なのはなぜですか?

電力周波数耐電圧試験は、電気システムの信頼性と安全性を確認するのに役立ちます。この試験は、印加される電気ストレスの値によって絶縁耐久性を測定し、一定時間内に定量的な測定によって劣化や故障の有無を確認します。これは、規制要件の遵守、潜在的なリスクや懸念事項の特定、そして高額な費用がかかる機械の故障や安全上の脅威の回避に役立ちます。だからこそ、この試験はシステムの信頼性と運用生産性の確保において非常に重要な試験なのです。

絶縁の完全性を確保する役割

コンポーネントの絶縁試験は、特に高電圧電気システムにおいて、その信頼性と寿命を確保するために不可欠です。これにより、熱劣化、環境劣化、機械的劣化による重大なシステム劣化を評価することが可能になります。部分放電や誘電分光法といった新しい技術により、現在では、通常時およびストレス時の絶縁試験片とシステム機能の評価が、はるかに有益なものとなっています。これらの技術は、微小亀裂、湿気の侵入、その他システムの機能喪失につながる可能性のある欠陥を高い確率で検出します。信頼性の高い従来の絶縁試験に加え、最新の手法を用いることで、エンジニアはプロアクティブメンテナンスに向けたより優れた戦略を採用し、サービス中断を削減し、長期的な運用継続性を保証することができます。

高電圧電気機器への影響

部分放電解析の応用は、高電圧電気機器の信頼性と効率をさらに向上させることができる高度な技術の一つです。これにより、持続的な動作条件下でのシステムの絶縁破壊を防ぐための放電の発生を検知することが可能になります。この故障防御は、巨大な破壊力を抑制する保護手段を無効にする可能性があります。

さらに、変圧器油内のガスクロマトグラフィーまたはガスハイパークロマトグラフィーは、一定期間にわたる熱および電気ストレスを明らかにすることができます。例えば、水素、メタン、エチレンなどの特定のガスの濃度が一定レベルに達したとします。その場合、エンジニアは過熱やアーク放電などの問題の発生を判断でき、深刻な問題になる前に修理や交換の延期を行うことができます。

同様に重要なツールとして、サーモグラフィー画像があります。これは、機器の表面から放射される赤外線を時間依存的に捉え、リアルタイムのデータを提供します。接続部、絶縁体、または導体の故障は通常、温度上昇の兆候を示し、迅速に対処すれば寿命を大幅に延ばすことができます。

これらの特定の重点診断により、計画外のダウンタイムに伴うリスクが大幅に軽減されると同時に、重要な資産の運用寿命が定められたライフサイクルを通じて延長されます。これにより、メンテナンスの効率化、運用コストの削減、そしてネットワークやその他のサービス端末への信頼性の高い継続的な電力供給が可能になります。

電力周波数耐電圧テストはどのように実施されますか?

電力周波数耐電圧試験は、システム周波数（通常は50Hzまたは60Hz）で正弦波交流電圧を試験対象機器に印加することによって行われます。試験対象の絶縁性能を確認するために、電圧は段階的に所定の値まで上昇していきます。この値は、通常、通常の動作値よりも高い値です。試験は特定の時間（通常はXNUMX分間）行われる場合もあります。試験条件は再現性があり、事前に定義されていなければなりません。試験中の精度と安全性は不可欠です。試験中は、アーク放電、絶縁破壊、または漏れ電流の許容範囲を超えるなど、不可逆的な電気絶縁損傷の兆候がないか機器を検査します。これは、高電圧構造における電子機器の動作の信頼性を確立するために重要です。

必要な機器とテスト設定

高電圧試験は、調整可能な精度と再現性を確保するために、特殊な装置とカスタムセットアップを用いて実施する必要があります。これは以下の部分で構成されています。

1. 高電圧試験装置: 試験に必要な特性を持ち、機器を製造できると信頼できる絶縁試験装置または耐圧試験装置を 1 つ選択する必要があります。
2. 測定器: これらは、電流および電圧測定装置、電流センサー、漏れ電流検出器などのマルチメーター、電流、電圧測定機器です。
3. テストリードとプローブ: 絶縁され適切な定格のリード線とプローブを使用することで、テスト装置をテスト対象装置に安全に接続し、漏れや偶発的な放電の可能性を低減します。
4. 接地システム: 予期しない障害が発生した場合に故障電流を安全に分散し、オペレータを保護する保護接地システム。
5. 環境管理: 温度や湿度などの周囲要因は絶縁試験に大きな影響を与える可能性があるため、それらの要因を制御するための封じ込め。

高電圧絶縁試験中のオペレータの安全と測定の妥当性を確保するために、IEEE、IEC、またはその他の関連組織を含むすべての安全性と標準のフレームワークを高電圧システム用に強化する必要があります。

テストの手順

1. 設備と環境の準備

テストを開始する前に、すべてのテスト機器がメーカーの推奨事項、またはIEEEやIECなどの関連規格に従って校正されていることを確認してください。外部要因の変動による不正確さを回避するため、温度や湿度などの環境条件がテスト対象機器に指定された許容範囲内であることを確認してください。

2. 試験対象物の検査

測定精度に影響を与える可能性のある汚れや湿気などの外部マスキング粒子を除去するため、試験対象物の表面を清掃してください。試験対象物の表面は、汚染されていない表面のみが露出するように封じ込め、汚染されていない表面は外部要因によって測定結果が変化しないように保護してください。

3. テスト回路のセットアップ

試験対象物は高電圧源および測定機器に接続する必要があります。試験対象物への接続はすべて確実に固定し、作業者および周囲環境は接地によって適切に遮蔽する必要があります。装置の電圧レベルは、容量性センサーまたは分圧器によって測定されます。

4. 試験電圧の印加

プロトコルに記載されているように、試験対象物の電圧は最初は高く設定し、その後徐々に増加させます。絶縁体にストレスを与えないようにしながら、注入する電圧をゆっくりと増加させ、目的を達成します。この動作により、試験規格への適合性が保証され、絶縁体の早期破壊を回避できます。

5. 測定と監視

試験中は、漏れ電流、部分放電レベル、その他の関連パラメータを観察してください。小さな変化でも測定できるよう、感度の高い機器を使用してください。小さな変化は絶縁構造におけるより大きな問題を示している可能性があります。

6. 安定期

絶縁材料の長期的な性能を評価するため、試験期間中、一定電圧に耐えられることを確認してください。異常な電流、大きな断線、または放電の突発現象など、欠陥の兆候となる可能性のある現象には注意してください。

7. 段階的な電圧低下

指定された試験期間の終わりに近づくにつれて、機器への急激な電気的ストレスを軽減するために、電圧を徐々に下げてください。急激な電圧変化により、絶縁材料は必要以上に摩耗する可能性があります。

8. 分析と文書化

テスト中に収集されたすべてのデータ（電圧、漏れ電流、部分放電のログとそれに関連するパターン、設定されたベンチマーク標準と比較した絶縁性能評価中に発生した異常など）を使用してテスト データを分析します。

9. 試験後検査

試験手順全体が完了したら、試験対象物を目視検査し、繰り返しの評価によって生じた破壊的な変化がないか確認してください。安全上の理由から、この手順の前に、システムの負荷が軽減され、すべてのエネルギーが接地されていることを確認してください。

この段階的かつ秩序立ったアプローチに従うことで、国際的な測定および安全プロトコルを遵守しながら、絶縁の完全性を正確に評価することができます。この方法論は、高電圧機器の運用信頼性と耐用年数にとって不可欠です。

電力周波数耐電圧試験の規格は何ですか?

電力周波数耐電圧試験の規格は、国際電気標準会議（IEC）や電気電子学会（IEEE）などの国際機関によって制定されています。重要な規格としては、高電圧試験の実施に関する一般条件を規定したIEC 60060と、電気システム内の絶縁構造の試験方法を規定したIEEE Std 4があります。これらの規格は、再現性と信頼性のある結果を得るために、試験電圧値、試験期間、その他の環境値を規定しています。これらの規格の規定は、特定の電気機器の絶縁が適切に機能し、電気機器が安全であることを証明するために必要です。

国際基準とガイドライン

国際規格は、電線や業界をまたぐ電気システムの統一性、安全性、信頼性といった基本的なベンチマークとして中心的な役割を果たしています。例えば、国際電気技術委員会（IEC）は、精度と反復性を重視した高電圧試験の実施方法を規定したIEC 60060など、様々な規格を発行しています。また、運用プロセスの実行におけるエンジニアのニーズと期待は、組織の品質管理、効率性と満足度の確保、そしてシームレスなビジネスエンジニアリングの強化を規定したISO 9001などのISO規格によって満たされています。これらのフレームワークを構築する目的は、運用の一貫性と、定められた規格に関する国際規制への適合性を確保することです。

業界固有の要件

様々な業界では、特定の業務領域の要件や様々な地域の規制レベルに合わせて、品質管理システムをカスタマイズすることが可能です。例えば、航空宇宙産業は、製品の信頼性と安全性の仕様を完全に保つために、ISO 9100に加え、航空・宇宙・防衛産業向けの追加要件を含むAS9100に準拠する必要があります。同様に、自動車業界では、欠陥防止とサプライチェーンの効率化に重点を置いた、ISO 9001の原則に業界固有の追加基準を統合したIATF 16949というグローバル規格が採用されています。

医療機器メーカーは、製品の安全性と有効性を保証するために、リスク管理、製品トレーサビリティ、そして規制遵守を重視したISO 13485の枠組みの中で事業を運営する必要があります。ISO XNUMXは、バリューチェーン全体にわたる適合性確保のための業務効率の向上とリスク軽減を実現すると同時に、ステークホルダーの信頼を高めます。また、業界固有の規格要件にも対応しています。カスタマイズされた品質管理システムを導入することで、運用精度と信頼性の高い、管理された閾値の達成が合理化されます。

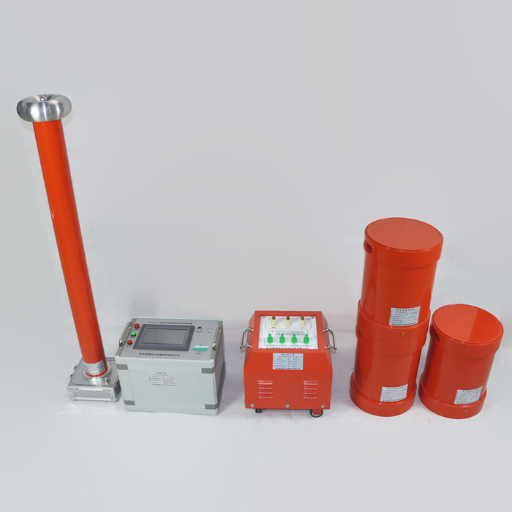

電源周波数耐圧試験とその他の電圧試験の違い

電気機器の絶縁強度は、電力網の公称周波数50Hzまたは60Hzの正弦波電圧を印加する電力周波数耐圧試験によって測定されます。この試験により、標準的な動作条件が満たされ、一時的な過電圧が故障につながらないことが保証されます。

インパルス電圧試験や直流電圧試験といった他の電圧試験は、目的と用途が異なります。例えば、インパルス電圧試験では、短時間の高電圧パルスを印加し、落雷やスイッチングサージなどをシミュレートすることで、機器の過渡過電圧への対応能力を試験します。一方、直流（DC）電圧試験では、直流電流を印加することで絶縁の弱点を検査し、経時的にそれらを露出させます。

電力周波数耐性テストは、動作中の定常状態のインターフェースの耐久とシミュレーションに重点を置いていますが、他のテストは、過渡現象や長期ストレスなどの時間とともに変化するストレスに重点を置いて、機器の絶縁能力を総合的に評価します。

電源周波数とAC耐電圧試験

キーポイント	電力周波数テスト	AC耐電圧試験
目的	定常動作条件をシミュレートする	さまざまなストレス下での絶縁試験
電圧タイプ	交流（AC）	交流（AC）
テスト期間	通常1分	時間は様々ですが、1分未満の場合が多いです
電圧レベル	AC耐電圧試験レベルより低い	断熱材の弱点を検出するために高くする
用途	定常状態の絶縁信頼性を確保	絶縁破壊の即時リスクを特定
応力シミュレーション	長期にわたる安定した誘電ストレス	強烈な短期誘電ストレス
主な焦点	長期的な断熱効果	短期絶縁強度
標準で共通	IEC、IEEE	IEC、ANSI、IEEE
テスト機器の要件	基本的なAC電源と測定のセットアップ	より高い電圧容量の機器が必要
結果の解釈	時間の経過に伴う断熱品質を示します	重大な絶縁欠陥を即座に検出

誘導電圧耐性と電源周波数耐性

	誘導電圧耐性	電力周波数耐性
目的	誘導過電圧処理のテスト	電力システムの電圧処理をテストします
電圧印加	システム電圧より高い	システム電圧と同じ
テスト期間	短時間	通常1分
周波数	電源周波数より高い（例：100 Hz）	公称電源周波数（例：50/60 Hz）
テストセットアップの複雑さ	特殊な変圧器が必要	標準装備でセットアップが簡単
フォーカス	過渡応力に対する絶縁を検証	動作電圧耐久性を評価する
テストの目的	運用システムのストレスをシミュレートする	断熱性の堅牢性を検証
標準準拠	IEC、IEEE規格で規定	IEC、ANSI、IEEE規格を含む
適用シナリオ	一時的なスパイクが発生している機器の場合	定期的な断熱評価
好ましい使用法	変圧器、モーターに最適	すべての電気機器に共通

電気機器に適した試験を選択することの重要性

機器は信頼性、効率性、安全性が求められるため、電気機器に適した試験方法を選択することが極めて重要です。耐電圧試験と動作電圧耐久試験のどちらを選択するかは、機器の想定される機能、環境のクラス、そして機器がその寿命を通じてさらされる可能性のある特定のストレス要因によって決まります。現代の技術革新により、IECやIEEEなどの国際規格に準拠した高精度な試験技術の必要性が高まっています。

高電圧システムでは、現実的なシステムストレス下における長期的な絶縁劣化の痕跡を評価するために、動作電圧耐久試験が不可欠です。一方、耐電圧試験は、量産段階または試運転段階における絶縁検証の最終チェックとして機能します。これらの適用方法は、特定のアプローチを通じて、不完全な診断によってシステムの故障リスクが高まったり、過剰なエンジニアリングによって正当な理由なくコストが増大したりするなど、限界を生み出す可能性があります。電圧過渡、負荷サイクル、熱挙動（あるいはその欠如）などの動作条件を慎重に検討することで、システムはこれらの課題を回避できます。

既存の業界データとテスト方法論を使用することで、エンジニアは機器の特定の動作コンテキスト内で意思決定を行うことができ、効率を最適化し、ライフサイクルの耐久性を向上させることができます。

参照ソース

1. 電圧耐久試験（IEEE）本研究では、中電圧ASD（可変速駆動装置）ステータ絶縁システムに焦点を当てています。このシステムは、短い立ち上がり時間のパルスの繰り返しにより、より高いストレスに耐えます。絶縁システムが部分放電（PD）環境に耐えられることの重要性を強調しています。電圧耐久試験は、絶縁システムを評価および比較するための信頼性の高い方法として提示されています。

2. 電力ケーブルの高電圧VLF試験（IEEE）本研究では、架橋ポリエチレン（XLPE）絶縁電力ケーブルの直流耐電圧試験の代替として、超低周波（VLF）試験を評価しました。0.1HzでのVLF試験は60Hz試験と同等であり、ケーブルへの損傷も最小限に抑えられるため、現実的な代替手段となることが結論付けられました。

3. 高電圧試験および測定技術（シュプリンガー）本書は、部分放電測定や誘電特性評価の進歩を含む、高電圧試験・測定技術の包括的な概要を提供します。高電圧エンジニアリングと試験の最新動向を反映しています。

よくある質問（FAQ）

Q: 電源周波数耐電圧試験とは何ですか?

A: 電源周波数耐電圧試験は、 耐電圧試験 配電装置や変圧器などの電気機器が、機器の損傷を受けることなく高電圧状態に耐える能力を評価するために設計されています。

Q: スイッチギアにとって電力周波数 AC 耐性テストが重要なのはなぜですか?

A: 電力周波数 AC 耐性テストは、機器が電圧サージに対処でき、定格電圧条件下で動作の整合性を維持できることを保証し、潜在的な障害を防ぐため、スイッチギアにとって非常に重要です。

Q: 耐性テスト中の出力電圧はどのように決定されますか?

A: 耐性テストでは、通常、テスト対象機器の最高電圧定格に基づいて、出力電圧が定格電圧よりも高い指定レベルに設定され、電圧耐性能力が評価されます。

Q: 電力周波数耐電圧テストで使用される一般的な電圧レベルは何ですか?

A: 電力周波数耐電圧テストで使用される電圧レベルは、アプリケーションとテスト対象機器の定格電圧に応じて、通常、数キロボルトから数百キロボルトの範囲になります。

Q: 誘導耐電圧試験と電力周波数耐電圧試験の違いは何ですか?

A: 誘導耐電圧テストでは、機器が外部の電磁場によって誘導される電圧にどのように対処できるかを具体的に検査します。一方、電力周波数耐電圧テストでは、電力周波数で適用される継続的な高電圧に機器が耐える一般的な能力を評価します。

Q: 周波数耐電圧および誘導耐電圧テストの結果に影響を与える要因は何ですか?

A: 結果に影響を及ぼす要因としては、断熱材の状態、湿度や温度などの環境要因、機器の表面の汚染物質の存在などが挙げられます。

Q: 電源周波数 AC 耐電圧テストはどのくらいの頻度で実施する必要がありますか?

A: 電力周波数 AC 耐電圧テストの実施頻度は異なる場合がありますが、一般的には、初期試運転時、大規模な修理後、およびメンテナンス プロトコルの一部として定期的にこれらのテストを実行することをお勧めします。

Q: 耐電圧試験には、通常どのような機器が使用されますか?

A: 耐電圧試験に使用する機器には、必要な電力周波数電圧を生成および制御できる高電圧試験システムや、試験中に人員を保護するための安全装置などがあります。

Q: 耐電圧テストに不合格になった場合、どのような結果が起こる可能性がありますか?

A: 耐電圧テストに不合格になった場合、絶縁が不十分であるか、機器の故障、運用の中断、安全上の危険につながる可能性のあるその他の問題があることを示している可能性があり、直ちに調査して修復する必要があります。
