リングメインユニットとスイッチギアの主な違い：RMUとスイッチギアの理解

配電・電気システムにおいて、リングメインユニット（RMU）とスイッチギアの違いを理解することは、機能性、信頼性、安全性を最適化する上で不可欠です。これら2つのコンポーネントは、電気ネットワークの管理と保護において基本的な役割を果たしますが、用途、構成、動作メカニズムは大きく異なります。この記事では、RMUとスイッチギアの主な違いを詳しく解説し、業界の専門家、エンジニア、技術者が情報に基づいた意思決定を行うのに役立つ、詳細かつ信頼性の高い分析を提供します。新しいシステムを設計する場合でも、既存のシステムをアップグレードする場合でも、このガイドは、特定の要件に最適なソリューションを選択するために必要な知識を提供します。

Contents 表示する

リングメインユニット（Rmu）とは何ですか？

リングメインユニット（RMU）は、中電圧ネットワークにおける信頼性の高い電力配電を確保するために用いられる電気配電装置の一種です。回路遮断器、スイッチ、保護装置を統合したコンパクトな密閉型システムで、配電の管理と制御を可能にします。RMUは主に二次配電網で利用され、運用の柔軟性を確保し、システムの信頼性を向上させ、メンテナンスや故障時のダウンタイムを最小限に抑えます。省スペース設計とメンテナンスの容易さから、産業、商業、住宅の各分野で広く採用されています。

リング本体のコンポーネント

リングメインユニット (RMU) は通常、複数の主要コンポーネントで構成され、それぞれが効率的で安全な電力配分を確保する上で重要な役割を果たします。

サーキットブレーカー遮断器は主要な保護装置として機能し、故障電流を遮断し、電気システムの故障箇所を隔離するように設計されています。現代のRMUでは、高い信頼性とメンテナンスの容易さで知られる真空絶縁遮断器またはSF6ガス絶縁遮断器が使用されることが多いです。
スイッチングメカニズム: RMUには通常、負荷遮断スイッチまたは断路器が組み込まれており、保守時や故障発生時に特定の回路セクションを手動または自動で遮断することができます。これらのスイッチにより、電力供給全体への影響を最小限に抑えることができます。
バスバーバスバーはRMU内の中央接続点として機能し、異なる回路セクション間の電力分配を容易にします。バスバーは通常、銅やアルミニウムなどの高導電性材料で作られ、偶発的な接触を防ぐために絶縁されています。
保護リレー保護リレーは、電流、電圧、周波数などの電気パラメータを監視し、異常時に回路遮断器を作動させる重要なコンポーネントです。最新のシステムでは、マイクロプロセッサベースのリレーを使用することで、精度とリアルタイム分析が向上しています。
計器用変圧器RMUに内蔵された電流・電圧トランスは、動作監視と保護の両面において重要な電気パラメータの測定とスケーリングを提供します。これらのトランスは、高電圧システムと高感度測定装置間の安全な絶縁を確保します。
SF6または真空断熱材RMUの安全性と耐久性を高めるために、六フッ化硫黄（SF6）ガスや真空技術などの絶縁媒体が活用されています。特にSF6は優れた誘電特性を持つため広く使用されていますが、環境への影響が懸念されています。
コントロールパネル: オペレータと RMU 間のインターフェイスとして機能するコントロールパネルは、システムコントロール、ステータスインジケータ、障害診断、およびスマートグリッド実装におけるリモートモニタリングシステムとの通信へのアクセスを提供します。

これらのコンポーネントを組み合わせることで、RMUはコンパクトで信頼性が高く、効率的な中電圧配電ソリューションとして機能します。注目すべきは、継続的な技術進歩により、RMU設計においてデジタル化と自動化が重視され、IoT機能を統合することで運用効率と予知保全がさらに向上していることです。

電力システムにおけるRMUの使用の利点

コンパクト設計RMU は最小限のスペースを占めるように設計されているため、都市部やインフラストラクチャのためのスペースが限られている施設に最適です。
信頼性の向上: 障害分離や負荷遮断スイッチなどの機能を備えた RMU は、停止時間を最小限に抑え、障害を効率的に分離することで、電力供給の継続性を強化します。
安全機能: 堅牢な絶縁体 (多くの場合 SF6 または空気絶縁) を備えた RMU は、偶発的な接触を防ぎ、安全な障害管理を確実に実行することで、オペレータとシステムに高い安全性を提供します。
低いメンテナンス要件: 密閉・絶縁された筐体により、メンテナンス頻度が低減され、内部コンポーネントが環境要因から保護されます。
スケーラビリティと柔軟性RMU はモジュール設計になっており、既存の電力システムに簡単に統合および拡張でき、増大する電力需要に対応できます。
自動化機能最新の RMU には自動スイッチングとリモート監視が組み込まれているため、手動介入の必要性が減り、障害への応答時間が短縮されます。
効率的な障害検出と分離RMU は障害を迅速に検出し、分離し、解消することで、中断を最小限に抑え、システムの安定性を向上させます。
長寿命: 耐久性のある素材と高度なエンジニアリングで構築された RMU は、標準的な条件下で動作寿命が長くなるように設計されています。
環境保護: 密閉型設計により、重要なコンポーネントがほこり、湿気、汚染にさらされるのを防ぎ、過酷な条件でも一貫したパフォーマンスを保証します。
強化されたスマートグリッド統合IoT およびデジタル通信機能を備えた RMU は、スマートグリッドシステムへのシームレスな統合を促進し、データ分析と予測メンテナンスをサポートします。

RMUの一般的な用途

都市配送ネットワークRMU は、ダウンタイムを最小限に抑えながら信頼性の高い電力供給を確保するために、都市部の配電システムで広く使用されています。
産業施設: 中断のないエネルギーを必要とする製造工場、処理ユニット、その他の産業オペレーションに信頼性の高い電力を供給します。
再生可能エネルギーシステムRMU は、太陽光発電所や風力発電所などの再生可能エネルギー源から生成された電力の統合と配電を管理する上で重要な役割を果たします。
商業ビル高層ビル、ショッピングモール、大規模複合施設では、効率的な電力管理と負荷分散のために RMU が採用されています。
データセンターRMU は信頼性が高くコンパクトな設計のため、停電が許されないデータセンターで継続的な電力供給を維持するのに不可欠です。
空港と交通システムRMU は、空港、鉄道駅、地下鉄システムに安定した安全なエネルギーを提供します。
農村電化プロジェクト遠隔地や農村地域における電力供給の信頼性と品質を高めるために導入されています。
重要インフラ病院、研究センター、その他の重要な施設では、RMU を利用して、あらゆる状況下で信頼できるエネルギー供給を確保しています。

スイッチギアの基礎を探る

スイッチギアは電力システムに不可欠なコンポーネントであり、電気機器の調整、保護、および遮断を目的として設計されています。故障の分離、回路制御、メンテナンスや緊急時の電力供給の遮断など、複数の重要な機能を果たします。遮断器、断路器、ヒューズなどのコンポーネントで構成されるスイッチギアは、機器の損傷を防ぎ、電気による危険から人員を保護することで、電力システムの安全かつ効率的な運用を確保します。低電圧から高電圧まで、さまざまな電圧レベルに対応できるように設計されているため、公益事業から製造業まで、あらゆる産業分野で不可欠な存在となっています。

配電に使用されるスイッチギアの種類

配電に使用されるスイッチギアには、低電圧スイッチギア、中電圧スイッチギア、および高電圧開閉装置.

タイプ	電圧	演算	用途	例
低電圧（LV）	最大1kV	保護性能	住宅、商業	ブレーカー、ヒューズ
中電圧（MV）	1-36 kV	販売	工業、公益事業	GIS、AIS

配電における配電装置の役割

配電システムは、現代の配電システムにおいて、運用の信頼性、安全性、効率性を確保することで重要な役割を果たしています。配電システムにおける配電装置の主な役割は以下のとおりです。

故障分離検出: 障害のある部分を素早く隔離してシステムを保護し、機器の損傷を防ぎ、システムの安定性を維持します。
システム制御: 電気回路の集中制御またはリモート制御を可能にし、スムーズな切り替えと運用の柔軟性を確保します。
電圧レギュレーション: 電流の流れと電圧レベルを管理して、配電ネットワークを通じて伝送される電力を最適化します。
安全保証: 通電部品を絶縁された環境に収容することで安全な操作を実現し、電気事故のリスクを軽減します。
負荷管理: 回路全体にわたって電気を効果的に分配し、負荷需要のバランスを取り、過負荷を防止します。
保護デバイスの統合: 機器や人員を保護するために、ブレーカー、ヒューズ、リレーなどの安全装置を設置します。
運用上の信頼性: さまざまな負荷や環境条件下でも一貫したパフォーマンスを確保し、中断のない電力供給を実現します。
メンテナンスサポート: モジュール設計とアクセス可能なコンポーネントによりシステムメンテナンスを簡素化し、ダウンタイムを最小限に抑えます。
エネルギー効率: 配電時の損失を削減し、システム全体のパフォーマンスを向上させることで、エネルギー効率を高めます。

これらの機能により、スイッチギアは商業用および産業用の電気配電設備に欠かせないコンポーネントになります。

スイッチギアが信頼性の高い電力供給を確保する仕組み

配電盤は、電気システムの安定性と安全性を維持する重要な動作機能と保護機能を実行することで、信頼性の高い電力供給を確保します。主なメカニズムは以下のとおりです。

障害検出と分離: スイッチギアは、保護リレーと回路遮断器を用いて電気的故障を迅速に検出します。例えば、過電流リレーは、設定された閾値（例：定格電流の150%）で作動し、機器の損傷を防ぎ、安全性を確保します。
負荷管理配電網をセグメント化することで、配電盤は効率的な負荷分散を可能にし、停電を最小限に抑えます。自動切替スイッチ（ATS）は、停電時に数ミリ秒（通常100ミリ秒未満）以内に電源を切り替えることで、継続的な電力供給を確保します。
アークフラッシュ保護: 高度なスイッチギアシステムには、応答時間が 10 ミリ秒未満のアークフラッシュ軽減テクノロジが組み込まれており、オペレータの負傷や機器の損傷のリスクが軽減されます。
電圧制御: スイッチギアは、指定された範囲（通常は定格電圧の ±5%）内で電圧レベルを調整および維持し、接続されたデバイスの安定した動作を確保して、電力品質の問題を防止します。
SCADAシステムとの統合最新のスイッチギアは、監視制御およびデータ収集 (SCADA) システムと統合され、リアルタイムの監視、制御、および診断を提供して、運用の信頼性を高めます。

これらの技術的特徴は、定期的なメンテナンスと業界標準（IEC 62271 または ANSI C37 など）の遵守と相まって、複雑な電気ネットワークで中断のない効率的な配電を確保するためにスイッチギアが不可欠なものになります。

RMU とスイッチギアの比較: RMU とスイッチギアの違いは何ですか?

リングメインユニット（RMU）とスイッチギアは、配電網においてそれぞれ異なる役割を担いながらも、互いに補完し合います。RMUはコンパクトな密閉型システムで、主に中電圧配電網で利用され、リングネットワーク構成を可能にすることで無停電電力供給を確保します。省スペース性と信頼性に優れているため、都市部や複雑な電力網に最適です。一方、スイッチギアは、電気機器の制御、保護、および絶縁を目的とした、より広範な機器群です。これらのシステムは低電圧と高電圧の両方の用途に対応し、大規模変電所で広く使用されています。重要な違いは、その適用範囲と設計にあります。RMUは、要求の厳しい環境における中電圧配電向けに最適化された、スイッチギアの特殊なサブセットです。

リングメインユニットとスイッチギアの主な違い

リングメインユニット (RMU) とスイッチギアの主な違いは、アプリケーション、電圧レベル、機能、および特定のタスクに対する設計の適合性によって生じます。

	リングメインユニット（RMU）	スイッチギヤ
用途	中電圧ネットワーク	低電圧と高電圧
設計範囲	コンパクトで密閉型	幅広くモジュール化された

RMU とスイッチギアの特定の用途を理解する

RMU (リングメインユニット) とスイッチギアの信頼性が高く効率的な操作は、次のようなさまざまなアプリケーションで重要です。

配電中電圧および低電圧ネットワークにおけるシームレスで安全な電力供給を促進し、安定性と信頼性を確保します。
産業施設: 一貫した電力フロー、障害分離、および敏感な機器の保護を確保することで、需要の高い産業運用をサポートします。
再生可能エネルギーシステム: 変動を管理し、過負荷保護を提供することで、太陽光や風力などの再生可能エネルギー源を電力網に統合します。
伝送ネットワーク変電所の主要コンポーネントとして機能し、電力フローを制御し、回路を保護し、グリッドの信頼性を高めます。
都市インフラ人口密度の高い都市部における交通システム、病院、データセンターなどの重要なサービスに中断のない電力供給を確保します。
公共施設および変電所: 障害検出、切り替え、保守作業のための堅牢なソリューションを提供し、公共電力網における最適なパフォーマンスを確保します。
石油・ガス事業: 電気的障害に対する保護を強化し、危険な環境でも信頼性の高い電力配分を実現します。
通信ネットワーク安定した電力供給を維持し、ダウンタイムを防止することで通信施設内の機器を保護します。

これらのアプリケーションは、RMU とスイッチギアが現代のエネルギー管理システムで果たす重要な役割を強調しています。

配電・送電への影響

リングメインユニット (RMU) とスイッチギアは、配電と送電の両方のプロセスに大きな影響を与え、電気ネットワーク内の効率、信頼性、安全性を確保します。

ネットワークの信頼性の向上

RMUと配電装置は、停電を最小限に抑え、事業継続性を維持する上で重要な役割を果たします。業界データによると、インテリジェントな監視システムを搭載した最新のRMUは、障害を迅速に特定し、代替経路を通じて電力を迂回させることで、平均停電時間を最大40%短縮できます。これにより、医療や製造業などの重要な分野への電力供給が途切れることなく確保されます。

グリッドの回復力の向上

RMUの遠隔操作を含む電力システムの自動化の進展は、系統のレジリエンス（回復力）を大幅に向上させます。国際エネルギー機関（IEA）の報告書では、自動化されたスイッチギアによって手動介入時間が50%以上短縮され、故障発生時の修理・保守プロセスが効率化されることが強調されています。この機能は、高密度の都市部や地理的に困難な地域において極めて重要です。

再生可能エネルギー源との統合

よりクリーンなエネルギーへの移行に伴い、RMUは風力や太陽光などの再生可能エネルギー源を既存の電力系統に統合する上で重要な役割を果たしています。高度な配電盤システムは、負荷分散を改善し、再生可能エネルギーの断続的な特性に対応することで、分散型発電施設が電力系統の要件を満たすことを可能にします。Markets and Marketsのレポートによると、2030年までに再生可能エネルギーに特化したRMUの設置は年率8%で増加すると予測されています。

負荷増加管理能力

配電盤、特に高電圧アプリケーションにおける配電盤は、増大する電力需要への効率的な管理を可能にします。例えば、最新のガス絶縁配電盤（GIS）システムは、コンパクトな設計を維持しながら、最大170kVまで対応し、環境負荷を低減するように設計されています。これらのシステムは、最適な負荷分散を実現し、過負荷を防止し、システムの安定性を維持します。

これらのイノベーションは、RMU とスイッチギアのテクノロジーが電力の配電と送電を再定義し、進化するエネルギー需要に対応できるように電力網を整備し、世界中でよりスマートで環境に優しく、信頼性の高い電力システムを強化していることを示しています。

現代のスイッチギアにおけるGISの役割

ガス絶縁開閉装置（GIS）は、高電圧アプリケーション向けにコンパクトで効率的なソリューションを提供することで、現代の電力システムにおいて極めて重要な役割を果たしています。従来の空気絶縁開閉装置とは異なり、GISシステムは絶縁媒体として六フッ化硫黄（SF6）ガスを使用することで、運用上の安全性と信頼性を向上させています。この設計により機器の設置面積が大幅に削減されるため、GISは限られたスペースしかない都市部や産業環境に最適な選択肢となっています。さらに、GISは密閉構造のためメンテナンスの必要性が最小限に抑えられ、重要な部品を環境汚染物質から保護します。高電圧に対応し、堅牢な性能を保証するGISは、電力網インフラの発展と次世代のエネルギー需要を支える上で中心的な役割を果たしています。

ガス絶縁開閉装置 (GIS) とは何ですか?

ガス絶縁開閉装置（GIS）は、六フッ化硫黄（SF₆）ガスを絶縁媒体とする、コンパクトな金属密閉型の開閉装置です。この先進技術は、屋内外の環境において高電圧配電を効率的に管理できるように設計されています。気中絶縁開閉装置システムとは異なり、GISはコンパクトな密閉型設計により設置面積を大幅に削減できるため、都市部や産業施設など、スペースに制約のある地域に適しています。

SF₆ガスを絶縁体として使用することで、GISは高い絶縁強度を実現し、数十キロボルトから数百キロボルトの電圧範囲で信頼性の高い動作を実現します。GISは、発電、送電、配電といった重要な用途に対応できるよう設計されており、シームレスなグリッドインフラ管理を実現します。密閉型設計は、アーク故障のリスクを最小限に抑えるだけでなく、湿度、過度の粉塵、腐食性汚染物質などの外部要因から内部部品を保護するため、メンテナンスの手間が最小限に抑えられ、動作寿命が長くなります。

GIS技術の近年の進歩は、エネルギー効率の向上、安全対策の強化、そしてSF₆ガスに代わる環境に優しい代替ガスの導入など、環境への影響軽減に重点を置いています。これらの最新技術革新は、世界中の電力網の性能、安定性、そして持続可能性の向上において、GISが不可欠な役割を果たしていることを如実に示しています。

配電盤におけるガス絶縁システムの利点

コンパクト設計

ガス絶縁開閉装置 (GIS) は、空気絶縁開閉装置に比べて必要なスペースが大幅に少なく、スペースが限られている閉鎖環境や都市環境にも設置できます。

優れた信頼性

GIS システムは密閉型設計のため信頼性が高く、ほこり、湿気、汚染物質などの汚染物質への露出が最小限に抑えられ、長期にわたって安定したパフォーマンスが得られます。

安全性の向上

密閉された接地された金属ケースにより、電気系統の故障やアークフラッシュ事故のリスクが軽減され、オペレーターと機器の絶縁性が向上します。

低いメンテナンス要件

GIS システムは、環境要因の影響を最小限に抑え、耐久性のある建設資材を使用しているため、メンテナンスの頻度が少なくなり、ダウンタイムとライフサイクルコストが削減されます。

運用寿命の延長

GIS システムは数十年にわたって使用できるように設計されており、堅牢な構築品質と耐摩耗性により、長期にわたってコスト効率の高いパフォーマンスを実現します。

高い絶縁耐力

使用されるガス（従来は SF₆ ですが、代替品が登場しています）の絶縁特性により、物理的なサイズを増やすことなく、より高い電圧での動作が可能になります。

耐気候性

GIS テクノロジーは、極端な温度、高湿度、腐食性雰囲気など、さまざまな環境条件下で確実に機能します。

環境にやさしいイノベーション

最近の進歩により、SF₆ ガスの代替品が組み込まれ、高いレベルのパフォーマンスと安全性を維持しながら環境への影響が削減されています。

制限区域への設置が容易

GIS はコンパクトでモジュール式の設計のため、屋内、地下、または人口密度の高い都市部にも簡単に設置できます。

可聴ノイズの低減

GIS の完全密閉型設計により騒音放出が低減されるため、都市部や騒音に敏感な環境に最適です。

スケーラビリティと柔軟性

GIS システムはモジュール構成を特徴としており、大幅な構造変更をせずに将来の拡張やアップグレードが可能で、進化するグリッドの需要への適応性を保証します。

強化されたフォールトトレランス

GIS は堅牢な絶縁および保護方式を備えているため、優れた耐障害性を提供し、予期しない電源イベントが発生した場合でも一貫したシステム安定性を保証します。

これらの利点を統合することにより、配電装置のガス絶縁システムは、世界の配電インフラの近代化と持続可能性において重要な役割を果たし続けています。

GISと従来のスイッチギアの主な違い

ガス絶縁開閉装置 (GIS) は、絶縁タイプ、スペース要件、メンテナンスの必要性、動作寿命、環境への影響、およびコスト効率の点で従来の開閉装置とは異なります。

	GIS	従来のスイッチギア
絶縁	ガス	Air
宇宙	コンパクト	L
メンテナンス	ロー	ハイ
寿命	長い	穏健派
環境	SF6（排出リスク）	環境に優しい
費用	初期値が高い	初期値を下げる

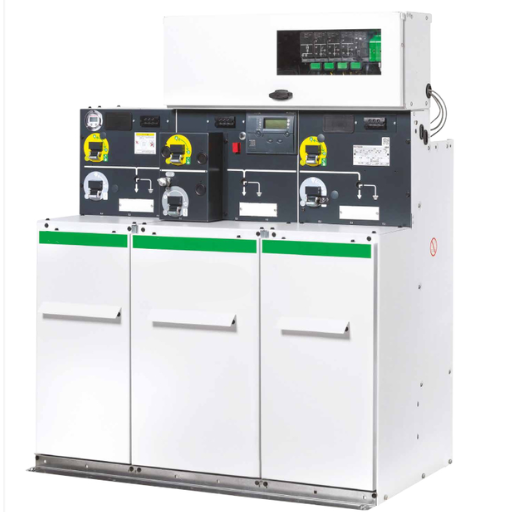

適切な機器の選択: RMU かスイッチギアか?

リングメインユニット（RMU）と従来のスイッチギアのどちらを選択するかは、いくつかの重要な要素によって決まります。コンパクトな設計、低メンテナンス性、長寿命が求められるアプリケーションの場合、RMUが最適です。RMUは、スペースの制約が厳しい都市環境に特に適しています。ただし、SF6ガスの使用による排出リスクを考慮することが不可欠です。

逆に、従来のスイッチギアは、設置スペースに制限がなく、SF6ガスを使用しないより環境に優しいソリューションが求められる設備に適しています。スイッチギアの初期コストは低いかもしれませんが、メンテナンスの必要性が高く、寿命が短いことも考慮に入れる必要があります。

最終的には、環境への配慮、予算の制約、運用の信頼性など、プロジェクトの特定の要件に合わせて選択する必要があります。

スイッチギアの選択で考慮すべき要素

スイッチギアを選択する際には、目的のアプリケーションに最適なパフォーマンスと信頼性を確保するために、いくつかの重要な要素を優先します。

1. システム電圧および電流定格

- 定格電圧（例：11kV、33kVなど）
- 連続電流定格（例：630A、1250A）
- 短絡電流定格（例：25kA、40秒間3kA）

互換性と安全性を確保するために、これらのパラメータは電気システムの設計仕様と一致する必要があります。

絶縁および遮断媒体の種類

空気絶縁型（AIS）やガス絶縁型（GIS）といった開閉装置は、設置スペースの可用性、環境への影響、メンテナンス要件に基づいて選択されます。例えば、GISはコンパクトな設計と高い信頼性を提供しますが、十分なスペースがある場合、AISの方がコスト効率が高い場合があります。

動作環境と耐久性

湿度、埃、温度などの環境条件を考慮してください。スイッチギアの材料は耐腐食性の基準を満たし、過酷な動作条件に耐えられるものでなければなりません。

4. 信頼性と保守要件

- メンテナンス間隔（例：GISの場合は5～10年）
- 予想される動作寿命（高品質の機器の場合25年以上）

保守コストのバランスを取りながら、選択した機器が運用の信頼性の目標を満たしていることを確認します。

規格への準拠

安全性、パフォーマンス、相互運用性を保証するために、スイッチギアが IEC 62271 や ANSI/IEEE 規格などの国際規格および地域規格に準拠していることを検証します。

これらの技術的パラメータと運用上のニーズを比較検討することで、効率性と長期的な機能性に関するプロジェクトの要件に一致する、情報に基づいた決定を下すことができます。

リング型メインユニットを選ぶべきタイミング

中電圧ネットワーク、特に都市部や産業環境において、効率的で信頼性の高い配電が求められる場合、リングメインユニット（RMU）を選択します。RMUは変電所や制約のあるレイアウトにシームレスに統合できるため、スペースが限られておりコンパクトな設計が求められる用途に最適です。ネットワークの信頼性と柔軟性を高める必要がある場合も、RMUを選択します。RMUは、ネットワークの他の部分への供給を中断することなく、負荷の切り替えと障害の分離をサポートできるためです。さらに、最新のガス絶縁ユニットは漏電が最小限に抑えられ、耐用年数が長いため、持続可能性とメンテナンスの削減を優先する場合にもRMUは現実的な選択肢となります。

電力配電におけるコストと効率のバランス

配電におけるコストと効率のバランスを取るにあたって、私は信頼性を確保しながらリソースを最適化することに重点を置いています。リングメインユニット（RMU）のようなソリューションは、柔軟性、メンテナンスの容易さ、そして長期的な運用コストの最小化に役立つため、優先的に採用しています。さらに、機器のライフサイクルコストについても検討し、初期投資だけでなく、維持費や潜在的なエネルギー損失も考慮に入れています。負荷管理技術と最新の監視システムを活用することで、効率的なエネルギー使用と迅速な障害特定を実現し、ダウンタイムと全体的なコストを削減しています。私の意思決定は、技術的な実現可能性、運用上のニーズ、そして経済的な実現可能性を総合的に考慮して行われています。

参照ソース

よくある質問（FAQ）

Q: スイッチギアの分野でのリングメインユニット (RMU) とは何ですか?

A: RMU（リングメインユニット）は、配電網の安全かつ信頼性の高い運用を確保するために使用される中電圧開閉装置の一種です。RMUは通常、ガス絶縁構造で、遮断器や開閉器などの保護装置を備えています。配電システムの様々な保護・制御用途に適しています。

Q: 電気システムにおけるスイッチギアと RMU の違いは何ですか?

A: スイッチギアとは、電気機器の制御、保護、遮断に使用される回路遮断器、ヒューズ、アイソレータなどの様々な電気部品を含む広義の用語です。RMUは、中電圧用途向けに設計された特殊なタイプのスイッチギアで、ガス絶縁区画を備えたコンパクトな設備でよく使用されます。

Q: リングメインユニットの主なコンポーネントは何ですか?

A: RMUは通常、複数のコンパートメントで構成され、各コンパートメントには回路遮断器、スイッチ、アイソレータなどのコンポーネントが含まれています。これらのコンポーネントは連携して過負荷や短絡から保護し、配電網の安全で信頼性の高い運用を確保します。

Q: 都市部や工業地帯ではなぜ RMU が好まれるのでしょうか?

A: RMUはコンパクトな設計のため、スペースが限られた場所でも使用できるため、都市部や工業地帯で好まれています。さらに、ガス絶縁区画と保護装置により信頼性の高い電気保護と制御が提供され、人口密集地域でも安全な運用が保証されます。

Q: リングメインユニットは配電システムの安全性にどのように貢献しますか?

A: RMUは、過負荷や短絡を防止する回路ブレーカーやアイソレーターなどの保護装置を搭載することで安全性の向上に貢献します。これにより、電気的な障害を迅速に切り分け、機器の損傷リスクを軽減し、配電システム全体の安全性を高めます。

Q: 発電所においてスイッチギアはどのような役割を果たしていますか?

A: 発電所において、配電装置は電気回路と機器の制御、保護、そして遮断に不可欠な役割を果たします。電気負荷の管理、過負荷の防止、そして保護装置による故障の遮断によって、発電と配電の安全で信頼性の高い運用を確保します。

Q: RMU はケーブル接続とフィーダーをどのように管理しますか?

A: RMUは、入力側および出力側のフィーダーに安全な環境を提供することで、ケーブル接続とフィーダーを管理します。RMUの各コンパートメントには、ケーブルの接続と切断を容易にするブレーカーとスイッチが装備されており、配電用変圧器への給電やネットワーク構成の管理が容易になります。

Q: ガス絶縁 RMU を持つことの重要性は何ですか?

A: ガス絶縁RMUは、コンパクトな形状でありながら信頼性の高い電気絶縁と保護を提供できる点で重要です。ガス絶縁は短絡を防ぎ、過酷な環境下でも残りの回路コンポーネントが安全かつ効率的に動作することを保証します。

Q: スイッチギアは電気ネットワーク内のさまざまな保護および制御タスクを処理できますか?

A: はい、スイッチギアは電力網における様々な保護・制御タスクを処理するように設計されています。スイッチギアには、回路遮断器、ヒューズ、アイソレーターなどのコンポーネントが含まれており、電気負荷を管理し、故障から保護し、さまざまな状況下でのネットワークの安全な運用を確保します。
