スイッチギアの基礎：仕組み、種類、コンポーネント

配電装置は、電力システムの管理と安全確保において極めて重要な構成要素であり、電気機器の制御、保護、そして遮断における最前線の防衛線として機能します。工業施設、商業ビル、あるいは変電所など、あらゆる場所で配電装置は信頼性の高い電力供給を確保するとともに、機器と人員を電気的な故障から守ります。この記事では、配電装置の基礎、その動作原理、利用可能な様々なタイプ、そしてこれらの重要なシステムを構成する主要コンポーネントについて、詳細に解説します。この記事を最後まで読むことで、読者は配電装置の重要性と、現代の電力網の安定性と機能性を支える仕組みを包括的に理解できるでしょう。

Contents 表示する

スイッチギアとは何か？どのように機能するのか？

スイッチギアとは、電気回路や機器を管理、保護、制御する機器を集中的に配置したものを指します。スイッチギアは、電気機器を分離し、ネットワーク内で安全な電力供給を促進する役割を果たします。スイッチギアには通常、回路遮断器、断路器、ヒューズなどのコンポーネントが含まれており、それぞれが故障時や過負荷時に電気の流れを遮断することで、損傷を防ぎ、安全を確保するように設計されています。必要に応じて迅速かつ確実にシャットダウンを可能にすることで、スイッチギアは電気システムの安全性と信頼性を維持する上で重要な役割を果たします。

スイッチギアの基礎：知っておくべき基礎知識

スイッチギアの主な機能と技術的パラメータ

スイッチギアは、電気機器の保護、制御、絶縁など、電気システムにおけるいくつかの重要な機能を担っています。以下では、各機能に関連する主要な技術パラメータについて説明します。

保護性能

配電装置は、電気系統の故障を遮断することで、接続された機器と人員を保護します。主なパラメータは以下のとおりです。

– 定格電圧: スイッチギアが処理できる最大電圧。高電圧アプリケーションでは通常、1 kV ～ 800 kV の範囲です。

– 短絡電流定格（Isc）: 開閉装置が安全に遮断できる最大故障電流。通常はキロアンペア（kA）で表されます。標準値はシステム設計に応じて25kA、40kA、またはそれ以上です。

– 遮断容量: 障害発生時に回路ブレーカーが遮断できるエネルギーレベル。MVA (メガボルトアンペア) で測定されます。

管理

スイッチギアは、ネットワーク内の電力潮流を効果的に制御します。制御には、日常的な保守・管理のためのスイッチング操作が含まれます。重要なパラメータには以下が含まれます。

– 操作機構速度: 回路を開閉するのに必要な時間。通常は数ミリ秒以内です。

– 周波数定格: 標準値には、地域のグリッドシステムに基づく 50 Hz または 60 Hz が含まれます。

分離

絶縁により、特定の機器を完全に切り離して安全に保守・点検を行うことができます。関連するパラメータには以下が含まれます。

– 絶縁レベル: IEC 規格に従って沿面距離を測定し、活電部と地面間の適切な距離を確保します。

– 定格連続電流: スイッチギアが過熱せずに処理できる定常電流。通常は 630 A から 4000 A 以上の範囲です。

これらの技術仕様は、さまざまな電気条件および環境条件下でスイッチギアが効果的に動作することを保証します。スイッチギアの適切な選定と保守は、電気システムの安全性、信頼性、および性能を最適化するために不可欠です。

スイッチギアはどのようにして電気の安全を確保するのでしょうか?

配電システムにおいて、スイッチギアはいくつかの重要な機能を果たすことで電気の安全を確保します。まず、メンテナンスや故障時に電気回路や機器を遮断し、通電部への偶発的な接触を防止します。これは、故障発生時に電流を遮断する回路遮断器、断路器、ヒューズなどのメカニズムによって実現されます。次に、スイッチギアは異常な電流レベルを検出し、影響を受けた回路を直ちに遮断することで短絡保護を提供し、機器の損傷を防ぎ、火災の危険を軽減します。さらに、電流レベルを監視し、あらかじめ設定されたしきい値内で動作することで導体やその他のコンポーネントを保護し、過負荷状態から保護します。最後に、スイッチギアにはシステムパラメータを常時監視し、協調的な自動応答を保証する保護リレーが組み込まれているため、システムのダウンタイムを最小限に抑え、相互接続された機器全体の動作安全性を維持します。

配電システムにおけるスイッチギアの役割

配電システムにおけるスイッチギアの主な機能

障害保護: スイッチギアは電力システム内の障害を識別して分離し、動作コンポーネントに影響を与えることなく損傷したセクションを確実に切断します。
負荷管理システム全体の電気負荷の分散を調整し、バランスを維持し、回路の過負荷を防止します。
システムの安全性: 通電中の電気部品と人との間の障壁として機能することにより、スイッチギアは物理的な絶縁と運用上の安全策の両方を通じて安全性を高めます。
機器保護: 電圧の変動、サージ、その他の異常から接続された電気機器を保護し、早期の摩耗や故障の原因となる可能性があります。
遠隔制御と自動化: 最新のスイッチギアシステムでは、リモート監視と制御が可能になり、変化する運用要求や緊急事態に迅速に対応できるようになります。
電圧レギュレーション: スイッチギアは配電ネットワーク全体で安定した電圧レベルを維持し、最終用途機器の信頼性の高いパフォーマンスを確保します。
グリッドシステムとの統合高度な制御機能により、再生可能エネルギーシステムなどの分散型エネルギーリソースをサポートしながら、より大規模なグリッドネットワークへのシームレスな接続を実現します。
運用上の信頼性: 連鎖的な障害を防ぎ、一貫した機能を確保することで、スイッチギアは中断のない電力供給を維持する上で重要な役割を果たします。

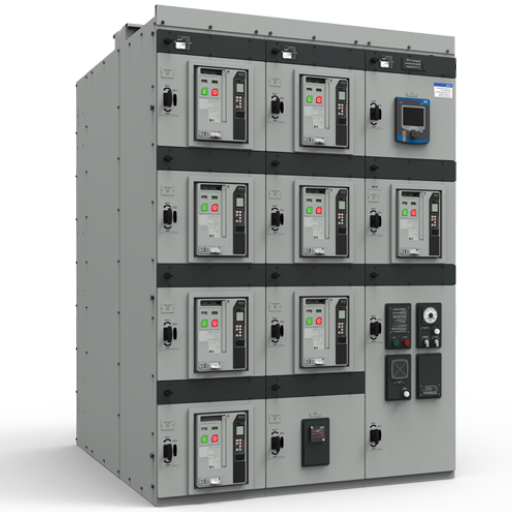

スイッチギアのさまざまなタイプの説明

スイッチギアは、電圧レベル、設計、用途に基づいて分類されます。主な種類は次のとおりです。

低電圧（LV）スイッチギア: 1kVまでのシステム向けに設計されたこのタイプは、住宅、商業、産業の現場で広く使用されています。回路遮断器、接触器、保護リレーなどのコンポーネントが含まれており、低電圧回路の安全な動作を保証します。
中電圧（MV）スイッチギア1kVから36kVまでのシステムに使用され、産業プラントや変電所で広く採用されています。真空遮断器、SF6遮断器、または気中絶縁遮断器を内蔵し、配電系統の保護と制御を行います。
高電圧（HV）スイッチギア36kVを超える電圧で動作する高圧開閉装置は、送電網で使用されます。ガス絶縁開閉装置（GIS）などの高度な絶縁方式により、高電圧環境下でも信頼性を確保します。
金属密閉型スイッチギア屋内用途で使用されるこのタイプはコンパクトで、すべてのコンポーネントを金属構造内に収めることで安全性が向上しており、スペースが限られた環境に最適です。
ガス絶縁開閉装置（GIS）コンパクトで信頼性が高く、環境制約や高電圧要件のある空間で活用されます。GISは設置面積を最小限に抑えながら、優れた絶縁性を提供します。
屋外スイッチギア: 外部環境向けに特別に設計されており、耐候性と堅牢性を備え、さまざまな気候条件でも信頼性の高い動作を保証します。

各タイプのスイッチギアは、動作電圧、アプリケーション環境、性能要件に基づいて選択され、最適な電力システム管理と保護を実現します。この多様性により、多様な配電ニーズに合わせてカスタマイズされたソリューションを提供できます。

低電圧スイッチギア：概要

低電圧開閉装置低電圧スイッチギアは最大1,000ボルトの電圧で動作し、配電システムの重要な構成要素として、安全かつ効率的な電力供給を確保します。回路遮断器、スイッチ、リレー、ヒューズを統合されたフレームワークに統合し、電気回路を制御・保護します。低電圧スイッチギアは、電気的な障害を隔離し、電流の流れを管理することで、機器の損傷、停電、または安全上の事故のリスクを最小限に抑えます。

最新情報によると、住宅、商業、産業分野における高度な低電圧スイッチギアの需要は、その用途拡大により継続的に増加しています。スマート監視システムやIoT対応コンポーネントなどの最先端技術との統合により、リアルタイムのデータ追跡、予測保守、エネルギー効率の向上が可能になります。再生可能エネルギーの活用と電力系統の最適化への関心が高まる中、革新的な低電圧スイッチギアソリューションは、電力インフラの近代化において重要な役割を果たしています。

このように、低電圧スイッチギアは、オートメーションシステムとの互換性と進化する安全規格への準拠により、現代の電力管理フレームワークに不可欠な資産となっています。さらに、モジュール設計により、運用の柔軟性、システムアップグレードの拡張性、そして無停電電源性能を保証する信頼性を実現します。

中電圧スイッチギア：主な特徴と用途

中電圧開閉装置は、約1kV～36kVの電圧範囲で動作するように設計されており、安全かつ効率的な電力供給に不可欠なコンポーネントとして機能します。主な特長と用途は以下のとおりです。

安全機構の強化: 高度なアーク故障封じ込め機能と絶縁コンパートメントを組み込むことで、電気による危険を最小限に抑え、人員と機器を保護します。
高信頼性: 要求の厳しい環境でも最小限のダウンタイムで動作するように設計されており、一貫した電力供給とシステムの安定性を保証します。
モジュラー構成: 将来の拡張や多様な運用要件に対応できるスケーラブルな設計を提供し、システムの適応性を高めます。
自動制御と監視リアルタイムデータ収集、遠隔監視、スイッチング操作の自動化を実現するインテリジェント電子機器（IED）を搭載しています。
コンパクト設計: スペース効率を最適化し、利用可能な面積が限られている施設への導入を可能にします。
環境耐性: 頑丈な素材で作られており、屋外や産業環境における極端な温度、湿度、腐食条件に耐えます。
障害検出と分離: 高度な保護リレーを採用して障害を識別および分離し、ネットワークの整合性を確保して連鎖的な停止の可能性を低減します。
持続可能性のオプション: SF6 フリーの代替品を含む環境に優しい断熱材を採用し、世界的な環境基準と二酸化炭素排出量削減目標に準拠しています。
幅広いアプリケーション:
- 産業施設: 製造工場、製油所、処理装置への信頼性の高い電力配分を保証します。
- 再生可能エネルギーシステム: 風力発電所や太陽光発電所などの再生可能エネルギー源の電力網統合を促進します。
- 電気事業中電圧変電所および配電網において極めて重要な役割を果たします。
- インフラプロジェクト空港、鉄道、商業施設など大規模プロジェクトの電気ニーズをサポートします。

中電圧スイッチギアの機能性と汎用性により、効率性と高度な安全性および自動化機能とのバランスを取りながら、現代の電力システムに不可欠な要素としての地位を確立しています。

高電圧スイッチギア：いつ、なぜ使用されるのか

高電圧スイッチギアは、主に長距離伝送や、大規模な産業施設や公共施設における効率的な電力管理が必要な用途で使用されます。電気システムが36kVを超える電圧で動作する場合、機器と人員の両方に対する信頼性の高い運用と保護を保証するため、高電圧スイッチギアを使用します。高電圧スイッチギアは、高電力負荷に対応し、過負荷状態を防止し、障害を迅速に分離してダウンタイムと損害を最小限に抑えるように設計されています。高電圧スイッチギアは、発電所、送電網、そして需要の高い産業施設において不可欠な要素であり、その堅牢な設計と高度な保護メカニズムにより、電気インフラの安定性と安全性を確保しています。

配電盤の設置：重要な考慮事項

敷地選定と環境

配電盤の設置場所は、温度、湿度、埃、湿気、腐食性物質への曝露の可能性といった環境要因を考慮して慎重に選定する必要があります。過熱を防ぎ、必要なメンテナンス作業が容易に行えるよう、適切な換気と十分な間隔を確保する必要があります。

規格への準拠

すべての設備は、運用上の安全性とシステムの信頼性を確保するために、IEEE、IEC、ANSI規格などの関連する業界標準および規制に準拠する必要があります。認証の検証と現地の法令遵守は不可欠です。

接地と絶縁

効果的な接地は、人員の安全を確保し、システム内の電圧上昇を防ぐために不可欠です。高電圧環境下における電気的故障を回避し、長期的な信頼性を確保するためには、高品質の絶縁材料を使用する必要があります。

テストと試運転

試運転前には、絶縁抵抗、熱画像、ブレーカー機能テストなど、徹底的なテストを実施する必要があります。これらの診断により、運用準備状況を確認し、システム全体の稼働前に不具合や異常を検出することができます。

メンテナンスとアクセシビリティ

定期的な点検やメンテナンスのために、すべてのコンポーネントに容易にアクセスできるような設備が必要です。予期せぬ停止や故障を回避するために、予測的かつ予防的なメンテナンススケジュールを実施する必要があります。

異なる電圧レベルの設置プロセスを理解する

電気システムの設置プロセスは、対象となる電圧レベルによって大きく異なります。低電圧（LV）システムでは、電流の安全な管理、適切な絶縁の確保、そして地域の配線規則の遵守に重点が置かれます。これらの設置は、通常、民生用電気設備のように、回路ブレーカー、バスバー、配電盤などのコンポーネントが使用される、よりシンプルな構成です。運用上の安全性を確保するためには、試験と接地が依然として重要です。

中電圧（MV）システム設備では、1kVから35kVの電圧に対応できる、より堅牢なコンポーネントが必要です。専用の配電盤、変圧器、保護リレーが使用され、絶縁システムはIEC 62271などの業界規格に準拠する必要があります。クリアランスと導体サイズは、最小限に抑えるよう慎重に計算されます。電気的ストレスと効率性を確保する運用。相互接続要件については、電力会社との調整がしばしば必要になります。

高電圧（HV）設備、特に35kVを超えるシステムには、綿密な計画と施工が必要です。高エネルギーを扱うため、設計にはガス絶縁開閉装置（GIS）や適切な絶縁材を用いた架空送電線または地中送電線といった高度な安全対策が組み込まれています。設置には、詳細な現場調査、システム接地、IEEEやIEC規格などの規制への準拠も含まれます。設置中および設置後の定期的な検査は、安定性と長期的な機能性を確保するために不可欠です。あらゆるレベルでの適切な施工により、システムの信頼性と安全要件への適合が確保されます。

設置時に考慮すべき安全対策

設置場所における潜在的な危険を特定するために徹底的なリスク評価を実施します。
すべての人員がヘルメット、手袋、安全靴、耐アークフラッシュ衣類などの適切な個人用保護具 (PPE) を装備していることを確認します。
作業を開始する前に、ロックアウト/タグアウト (LOTO) 手順を使用して、設置場所に通電中の電気部品がないことを確認してください。
危険なエリアへの不正アクセスを制限するために、適切な標識と障壁を設置します。
電気的障害を防ぎ、人員の安全を確保するために、接地および結合メカニズムを検証します。
設置するシステムの動作電圧に適合した絶縁工具および機器を使用してください。
構造上または電気的な故障を避けるため、製造元のガイドラインと設置手順に従ってください。
定期的に吊り上げおよび取り扱い装置を検査し、荷重容量制限および操作安全基準に準拠していることを確認します。
必要に応じて、標準化された用語と事前に決められた手信号を使用して、チームメンバー間の明確なコミュニケーションを維持します。
定期的に安全に関する説明会や訓練を実施し、安全な実践と緊急時の対応メカニズムを強化します。
設置プロセスの安全性と精度に影響を与える可能性のある天候や湿度などの環境条件を監視します。
設置のあらゆる段階で、地域の建築基準、業界標準、安全規制に準拠していることを確認します。
高電圧機器や危険物を取り扱う作業者には専門的なトレーニングを提供します。
インストール後にシステムコンポーネントをテストして整合性とパフォーマンスを確認し、試運転前に安全上のリスクがないことを確認します。

配電盤設置における一般的な課題と解決策

配電盤設置における主要な課題の一つは、複雑で多岐にわたる地域の建築基準や業界規制への適合を確保することです。このため、私は関連するすべての基準を徹底的に検討し、計画段階の早い段階で地方自治体と連携することで、予期せぬコンプライアンス問題の発生を回避しています。

もう一つの課題は、重大な安全リスクを伴う高電圧機器の取り扱いです。私は、すべての作業員が専門的な訓練を受け、厳格な安全プロトコルに従うことで、事故や材料の取り扱いミスを最小限に抑えるよう徹底しています。

最後に、適切なテストなしに信頼性の高いシステムパフォーマンスを実現することは困難です。私は、設置後に包括的なテスト手順を実施し、システムの整合性と機能性を検証することで、この課題を軽減し、試運転前に安全かつ効率的な運用を確保しています。

配電盤部品とその機能

スイッチギアアセンブリは、複数の重要なコンポーネントで構成されており、各コンポーネントは、電力配電システムの安全性、信頼性、機能性を確保するために特定の動作上の役割を果たします。

サーキットブレーカ

遮断器は、故障電流を遮断し、過負荷や短絡による電気回路の損傷を防ぐために不可欠です。自動的に作動し、手動でリセットすることもできます。

切断スイッチ

これらは、保守や故障修理のために電気ネットワークの一部を遮断するために使用されます。断路器は負荷電流を遮断しませんが、切断箇所を目視で確認できるようにします。

変流器 (CT)

CT は電流を測定し、高電流を保護リレーや計測装置が管理できる低いレベルまで下げるために使用されます。

電圧変圧器（VT）

電圧変圧器は、測定およびリレー保護システムのために高電圧を安全なレベルまで下げ、正確な監視を保証します。

保護リレー

リレーは過電流や地絡などの異常状態を検出し、タイムリーに動作を開始して回路ブレーカーをトリップし、システムを保護します。

バスバー

バスバーは、出力側のフィーダー回路に電力を分配する導電性のバーです。バスバーは、大きな電流を効率的に処理し、エネルギー損失を最小限に抑えるように設計されています。

エンクロージャ

エンクロージャは、人員の安全を維持しながら、スイッチギアのコンポーネントを収容してほこりや湿気などの環境要因から保護します。

これらの各コンポーネントは、通常時と障害時の両方でシステムの整合性を維持し、電力配分が効率的かつ安全であることを保証する上で重要な役割を果たします。

配電システムにおける遮断器の役割

遮断器は配電システムに不可欠なコンポーネントであり、運用の信頼性と安全性を確保するために様々な重要な機能を果たします。遮断器の主な役割は以下のとおりです。

過電流保護: 回路ブレーカーは、短絡や過負荷などの障害によって発生する過剰な電流の流れを検出して遮断し、機器の損傷を防ぎ、火災のリスクを軽減するように設計されています。
故障分離検出: 電気的な障害が発生すると、回路ブレーカーがシステムの影響を受ける部分を分離し、ネットワークの残りの部分が動作し続けるようにして、ダウンタイムを最小限に抑えます。
システム安定性維持: 回路遮断器は異常な状態に迅速に対応することでシステムの安定性を維持し、電力網全体にわたる連鎖的な障害を防止します。
負荷管理: 回路ブレーカーは、必要に応じて回路のオン/オフを切り替えるために使用され、システム全体で制御された操作と負荷分散を可能にします。
人員と設備の安全: 回路ブレーカーは、アーク故障やサージなどの危険な電気事象を迅速に封じ込めて中和することにより、電気機器と人を保護します。
故障電流の遮断最新の回路遮断器は、故障の遮断中に発生するアークを消火し、安全な切断を保証してシステムの損傷を最小限に抑えることができます。

これらの役割は、開閉装置の機能、安全性、効率性を維持する上での回路遮断器の重要性を強調しています。

電気機器のヒューズとスイッチについて理解する

ヒューズとスイッチは電気機器の重要なコンポーネントであり、連携して回路を保護し、動作の信頼性を確保します。

ヒューズ 過電流が流れた際に電気接続を遮断することで回路を保護する受動的な保護装置です。設計された熱伝導材または金属ストリップが溶融することで回路を効果的に遮断し、過負荷や短絡による機器の損傷を防ぎます。ヒューズはシンプルで費用対効果が高く、用途に応じてカートリッジヒューズ、ブレードヒューズ、リセッタブルヒューズなど、様々なタイプがあります。

スイッチ 回路間の電気の流れを手動または自動で制御する制御装置として機能します。主な機能は回路を開閉することであり、安全、保守、または電力供給の制御のためにシステムを分離します。スイッチはトグル式、ロータリー式、プッシュボタン式などの種類に分類され、動作電圧、定格電流、および特定のアプリケーション要件に基づいて選択する必要があります。

ヒューズとスイッチはどちらも、電気安全の向上、故障の防止、そして電気システムの制御を容易にするように設計されています。スイッチギアに組み込むことで、回路遮断器と連携し、産業、商業、住宅など、幅広い用途において包括的な保護機能と柔軟な運用を実現します。

変圧器と配電盤の統合方法

変圧器は、電圧変換を容易にするとともに、運用上の安全性、効率性、そしてシステムの信頼性を確保することで、配電システムとの統合において極めて重要な役割を果たします。配電システムは変圧器の制御・保護機構として機能し、過電流、短絡、絶縁不良から変圧器を保護します。この統合は、高電圧（HV）と低電圧（LV）の両方のアプリケーションにおいて不可欠であり、現代の配電網のバックボーンを形成しています。

変圧器は開閉装置と組み合わせることで、システムの保護と安定化を維持しながら、シームレスな電圧変換を実現します。例えば、産業用配電においては、降圧変圧器を開閉装置と統合することで、高い送電電圧（一般的に110kV～765kV）を機器の動作に適したレベル（例えば480V以下）まで降圧します。この開閉装置は、通常、遮断器、リレー、断路器で構成され、変圧器の動作中に故障を分離し、負荷分散を確実に行います。

業界レポートのデータによると、現代の配電盤・変圧器システムは、エネルギー損失を最小限に抑え、運用寿命を延ばすように設計されています。現在製造されている高効率変圧器は、米国エネルギー省（DOE）の効率規制などの最新の基準に準拠しており、従来の変圧器と比較して平均20～30%のエネルギー損失削減を実現しています。さらに、絶縁材料の進歩とオイルフリー変圧器の進歩により、メンテナンスの必要性が軽減され、これらのシステムはより持続可能で費用対効果の高いものとなっています。

もう一つの注目すべき導入事例は、小型変電所の変圧器にガス絶縁開閉装置（GIS）を採用した例です。GIS技術は、特にスペースが限られた都市部において、設置スペースの削減、安全性の向上、信頼性の向上を実現します。また、IoT（モノのインターネット）やリアルタイム監視ツールを活用し、システム診断と性能を最適化する、インテリジェント開閉装置と統合されたスマート変圧器の導入も増加しています。

変圧器と配電装置の適切な選定と統合は、商業、産業、そして公益事業規模のアプリケーションにおける電気システムの継続的な運用を確保するために不可欠です。コンポーネント間の相乗効果により、制御された電力分配、効果的な障害管理、そして厳格な安全基準への準拠が可能になり、現代の電力システムの進化するニーズに対応します。

スイッチギアと配電盤の違いは何ですか?

スイッチギアと配電盤はしばしば同じ意味で使用されますが、電力システム内ではそれぞれ異なる目的を果たします。スイッチギアは、電気機器の制御、保護、および絶縁を目的として設計されており、通常は高電圧レベルに対応し、回路遮断器、リレー、ヒューズなどの高度な保護装置が組み込まれています。システムの信頼性と安全性が最優先される大規模な産業用途や公共事業用途で広く使用されています。

一方、配電盤は主に施設内の様々な回路に電力を分配するために使用され、通常は低電圧レベルで動作します。配電盤は、商業用および小規模産業用アプリケーションにおける電力フローを管理するためのバスバー、ブレーカー、またはスイッチで構成されています。主な違いは、その範囲にあります。スイッチギアは高電圧で複雑な電力管理をサポートするのに対し、配電盤は効率的な配電と簡素化された制御に重点を置いています。

配電盤と配電盤の主な違い

スイッチギアと配電盤は、主に電圧処理、電力管理の複雑さ、保護機能、および適用範囲の点で異なります。

重要なパラメータ	スイッチギヤ	配電盤
電圧範囲	ハイ	ロー
適用範囲	複雑なシステム	建物の力
保護レベル	ハイ	Basic
コンポーネント	ブレーカー、リレー	バスバー、スイッチ
出力制御	高機能	簡素化
メンテナンス	技術部門	ルーチン
費用	より高い	低くなる
信頼性の向上	クリティカル	穏健派

配電盤よりも配電装置を使用するべき場合

高電圧システム、重要インフラ、または高度な保護と制御を必要とする複雑な配電網が関係する用途では、配電盤よりもスイッチギアを使用する必要があります。スイッチギアは、高い保護レベルと高度なコンポーネントを備えているため、システムの信頼性と安全性が最優先される産業プラント、公益事業システム、または施設に適しています。逆に、配電盤は通常、低電圧に適していますシンプルな設計とコスト効率の良さから、商業ビルのアプリケーションに最適です。耐久性、拡張性、障害管理が運用継続に不可欠な場合は、スイッチギアを使用してください。

インテリジェントスイッチギアの未来

インテリジェントスイッチギアの未来は、自動化、データ分析、IoT統合における継続的な技術進歩と密接に結びついています。インテリジェントスイッチギアは、リアルタイム監視機能、予知保全機能、そしてエネルギー効率の向上といった機能を備えるように進化しています。これらのシステムは、センサーや接続デバイスを活用して、オペレーターに実用的な洞察を提供し、計画外のダウンタイムを削減し、パフォーマンスを最適化します。

さらに、機械学習とAIの統合により、インテリジェントスイッチギアは自律的な判断を行い、変化する負荷状況に適応し、運用のレジリエンスを最大限に高めることができます。再生可能エネルギー源の普及に伴い、インテリジェントスイッチギアは、分散型電力システムの効率と信頼性の向上に不可欠な役割を果たすようになります。この進歩は、産業用途と商業用途の両方において、よりスマートで持続可能な電気ソリューションへの移行を浮き彫りにしています。

インテリジェントスイッチギアとは何ですか?

インテリジェントスイッチギアとは、デジタル技術、センサー、通信機能を統合し、監視、制御、自動化を強化した高度な電気スイッチギアシステムを指します。従来のスイッチギアは主に電力の配電と保護を担いますが、インテリジェントスイッチギアはリアルタイムデータ分析、リモート診断、予知保全機能を備えています。これらのシステムは、プログラマブルロジックコントローラ（PLC）、マイクロプロセッサ、IoT対応デバイスなどのコンポーネントを活用することで、電力管理における効率性と信頼性を向上させます。

インテリジェントスイッチギアは、運用データを継続的に分析することで、異常を迅速に検知し、潜在的な障害を予測し、エネルギー利用を最適化できます。そのため、再生可能エネルギー源や分散型グリッドの普及が進む環境において、現代の電力システムの複雑さを管理する上で不可欠な存在となっています。SCADA（監視制御データ収集）システムやその他のスマートインフラとの統合により、産業プラントから商業ビルに至るまで、幅広いアプリケーションにおける有用性が向上し、安全性、持続可能性、そして運用のレジリエンス（回復力）の向上を実現します。

現代の電気システムにおけるインテリジェントスイッチギアの使用の利点

信頼性の向上インテリジェントスイッチギアは、パフォーマンスを継続的に監視し、高度な診断機能によって機器の潜在的な故障を予測することで、システムの信頼性を大幅に向上させます。これにより、計画外のダウンタイムを最小限に抑え、安定した電力供給を確保します。
安全性の向上これらのシステムは、リアルタイムの監視機能とリモート操作機能を活用し、作業員が高電圧機器に直接触れる必要性を減らし、職場全体の安全性を高めます。
エネルギー効率インテリジェントスイッチギアには、リアルタイムのエネルギー分析と、電力配分を最適化する適応制御メカニズムが装備されており、ユーザーはエネルギーの無駄を減らし、運用コストを削減できます。
自動化と遠隔制御自動化機能の統合により、シームレスなリモート操作、システムの再構成、障害の分離が可能になり、応答時間が短縮され、運用の中断が最小限に抑えられます。
スケーラビリティと柔軟性: モジュール性を考慮して設計されたインテリジェントなスイッチギアシステムは、変化する電力需要に簡単に適応し、追加の機器と統合できるため、動的な電力ネットワークに最適です。
データ主導の洞察重要な電気パラメータを収集、分析、レポートする機能により、ユーザーはエネルギー使用パターンに関する詳細な情報を得ることができ、戦略的な意思決定に役立ちます。
再生可能エネルギーとの互換性インテリジェントスイッチギアは、太陽光や風力などの再生可能エネルギー源を含む分散型電力システムの管理において重要な役割を果たし、電力網への安定した信頼性の高い統合を保証します。
コスト削減: システム障害を防止し、エネルギー配分を最適化することで、インテリジェントスイッチギアはメンテナンス費用と運用コストの両方を削減し、長期的な財務効率をもたらします。
スマートグリッドのサポートこれらのシステムは、本質的にスマートグリッドテクノロジーと統合するように設計されており、現代の電力ネットワーク全体の調整、通信、および回復力の向上を促進します。
サステナビリティの目標: インテリジェントスイッチギアは、リソースの使用を最適化し、エネルギー損失を削減することで、持続可能性の目標の達成に貢献し、環境に配慮した選択肢となります。

インテリジェントスイッチギアの開発動向

インテリジェントスイッチギアの開発における最も重要なトレンドの一つは、IoTやAIといった先進デジタル技術の統合であり、システム監視と予知保全機能の強化を目指しています。これらの技術はリアルタイムのデータ収集と分析を可能にし、より情報に基づいた意思決定とダウンタイムの削減を可能にします。さらに、特に都市部や産業環境において、省スペースで拡張性の高い電気ソリューションへの需要が高まり、モジュール式でコンパクトな設計への移行が進んでいます。サイバーセキュリティへの関心の高まりも顕著で、メーカーはますます繋がりが強まる世界において、重要な電気インフラを潜在的な脅威から守るため、堅牢なセキュリティ対策を優先しています。

参照ソース

よくある質問（FAQ）

Q: 電気スイッチギアとは何ですか? また、どのように機能しますか?

A: 電気開閉装置は、電気機器の保護、制御、および遮断を目的とした、回路保護装置の集合体です。開閉装置は、電気系統の過負荷による損傷を防ぐために、電気系統の故障を検知し、電源を遮断する仕組みです。

Q: 電気開閉装置の主な種類は何ですか?

A: 電気開閉装置の主な種類は、低電圧開閉装置、中電圧開閉装置（MV開閉装置とも呼ばれます）、高電圧開閉装置です。それぞれの種類は、異なるレベルの電力を扱うように設計されています。

Q: 低電圧スイッチギアとは何ですか?

A: 低電圧開閉装置は、通常1,000ボルトまでの低電圧レベルで動作するシステムに使用されます。これには、電気的な故障から保護するための回路遮断器や断路器などのコンポーネントが含まれます。

Q: 電力システム設計の基礎において、スイッチギアを理解することが重要なのはなぜですか?

A: 配電盤の理解は、電力システム設計の基礎において非常に重要です。なぜなら、配電盤は電気システムの安全かつ効率的な運用を確保するからです。配電盤は電力の配電を制御し、過負荷や故障の可能性からシステムを保護する手段を提供します。

Q: スイッチギアの主なコンポーネントは何ですか?

A: スイッチギアの構成要素は、電力遮断器、電気絶縁装置、変流器、保護継電器です。これらのコンポーネントが一体となって、電力システムを制御・保護します。

Q: スイッチギアエンクロージャとは何ですか?

A: 配電盤のコンポーネントを保護するケースはエンクロージャと呼ばれ、配電盤のエンクロージャとも呼ばれます。エンクロージャは、操作上の安全性を維持しながら、配電盤を環境条件や悪意のあるアクセスから保護します。

Q: スイッチギアは一般的にどこにありますか?

A: スイッチギアは、電力施設、工業プラント、商業ビル、および配電システムの制御と保護が必要なあらゆる場所で一般的に使用されています。

Q: 金属密閉型スイッチギアは他のタイプとどう違うのですか?

A: 金属密閉型スイッチギアは、すべてのコンポーネントが金属製の筐体内に収納されたタイプのスイッチギアです。これにより保護性能が向上し、安全性と信頼性が最も重視される環境でよく使用されます。

Q: 既存のスイッチギアシステムの特定のコンポーネントをアップグレードする場合、どのような点に注意する必要がありますか?

A: 既存のスイッチギアシステムの特定のコンポーネントをアップグレードする場合は、現在の設定との互換性を確保し、安全基準を維持または向上させ、将来の拡張性と効率性の向上を考慮することが重要です。
