디지털 멀티미터 작동 원리: DMM 이해하기

오늘날의 전자 세계에서 디지털 멀티미터(DMM)만큼 유용한 것은 없습니다. 디지털 멀티미터는 시스템 수리, 테스트 또는 최적화에 필요한 정확한 측정값을 제공합니다. DMM의 작동 원리를 이해하면 전문 기술자든 숙련된 DIY 취미인이든 전기 시스템 작업의 효율성이 향상됩니다. 이 글에서는 디지털 멀티미터의 부품, 측정 기법, 그리고 정확도에 기여하는 원리를 중심으로 작동 원리를 살펴봅니다. DMM의 가치를 이해하고 다양한 활용 방법을 익힐 수 있습니다. 이 글의 나머지 부분에서는 전기 및 전자 측정의 기본 도구 중 하나인 DMM의 복잡성과 기능에 대해 자세히 살펴보겠습니다.

디지털 멀티미터란 무엇인가요?

전기 회로나 장치의 전압, 전류, 저항을 측정하도록 설계된 전자 계측기를 디지털 멀티미터(DMM)라고 합니다. 휴대성이 뛰어나고 여러 측정 장치를 하나의 소형 장치로 통합하여 복잡한 전기 문제를 쉽게 파악하고 해결할 수 있습니다. DMM은 아날로그 멀티미터보다 측정값이 더 정확하고 디지털 형식으로 표시되어 복잡한 계산이 필요 없다는 장점이 있습니다. 높은 신뢰성 덕분에 DMM은 수리부터 최첨단 엔지니어링 응용 분야까지 전자 기술이 사용되는 거의 모든 분야에서 사용됩니다.

디지털 멀티미터는 어떤 구성 요소로 구성되어 있나요?

디지털 멀티미터(DMM)는 정밀 측정에 효과적인 도구로 입증되었습니다. 따라서 DMM의 설계는 효과적인 작동에 기여하는 몇 가지 필수 요소로 구성됩니다.

1. 디스플레이 스크린: 디스플레이 화면은 측정값을 명확하고 간결한 형식으로 표시하기 때문에 최신 DMM은 LCD 또는 LED 화면을 사용합니다. 고급 모델에는 그래픽 디스플레이가 있어 비전문가도 측정값을 더 쉽게 시각화할 수 있습니다.
2. 입력 포트 : 테스트 프로브를 사용하면 의료 전문가와 엔지니어 모두 입력 포트를 통해 전압, 전류 및 저항을 측정할 수 있습니다. 대부분의 포트에는 고전류 및 저전류 측정을 위한 전용 슬롯이 있습니다.
3. 회전 스위치: 이는 AC 전압, DC 전압, 저항 또는 연속성 측정과 같은 측정 유형을 선택하기 위한 주요 인터페이스입니다. 회전 스위치는 필요한 모드를 정확하게 선택할 수 있도록 여러 개의 멈춤쇠를 갖도록 설계되는 경우가 많습니다.
4. 내부 회로: 여기에는 신호를 처리하고 이를 최고 수준의 정확도로 정밀하게 측정 가능한 데이터로 변환하는 데 필요한 마이크로컨트롤러, 아날로그-디지털 변환기(ADC) 및 기타 관련 전자 장치가 포함됩니다.
5. 측정 범위 선택기: 대부분의 DMM에는 일부 측정 범위가 사전 설정되어 있지만, 이 기능이 없는 DMM에서는 범위 선택기를 사용하여 적용 가능한 측정 범위를 설정하여 측정 중 최대 정확도를 얻을 수 있습니다.
6. 테스트 리드: 절연 테스트 리드는 장치를 테스트 대상 회로에 연결하기 위해 장치와 함께 제공됩니다. 이 리드는 일반적으로 프로브나 클램프로 종단 처리되어 있어 사용이 편리합니다.
7. 입력 전원 : 디지털 멀티미터는 배터리로 작동하며, 외부 전원 공급 장치를 사용하는 경우는 드뭅니다. 이는 다양한 현장 조건에서 휴대성과 사용성을 높여줍니다.
8. 보호 기능 : 이러한 장치는 일반적으로 퓨즈, 과부하 보호, 입력 차폐 등의 보호 기능을 통합하여 장치 남용을 방지하고 장치를 사용하는 동안 작업자의 안전을 보장하는 고품질 DMM이라고 합니다.

이러한 모든 구성 요소는 다양한 기술 분야의 전문가의 다양한 요구를 충족할 수 있는 신뢰성 있고 프로그래밍 가능하며 다기능적인 장치를 구성하는 데 사용됩니다.

디지털 멀티미터에는 어떤 종류가 있나요?

모든 측정 장치와 마찬가지로 디지털 멀티미터(DMM)는 전문가와 비전문가 모두의 용도에 맞게 설계된 고유한 유형과 등급으로 구분됩니다. DMM은 두 가지 주요 그룹으로 분류됩니다.

1. 휴대용 디지털 멀티미터: 이러한 기기는 휴대성을 갖춘 소형 기기로, 일상 업무에 적합합니다. 전기 기술자, 기술자, 엔지니어 모두 전압, 전류, 저항, 심지어 도통과 같은 표준 전기 매개변수를 정확하게 측정할 수 있기 때문에 DMM을 적극적으로 사용합니다. 일부 고급 DMM은 온도 측정 및 데이터 로깅 기능도 갖추고 있습니다.
2. 탁상형 디지털 멀티미터실험실, 연구 시설 및 제조 시설에서 흔히 볼 수 있는 이러한 고정형 장치는 거의 항상 정밀 측정부터 고정밀 측정까지 가능하도록 설계되었습니다. 탁상형 DMM은 높은 정밀도, 더 넓은 측정 범위, 그리고 다른 테스트 장비와의 상호 연결과 같은 정교한 기능 등의 추가적인 장점을 제공합니다.
3. 클램프 디지털 멀티미터: 주로 HVAC 및 전기 유지보수 서비스에 사용되는 클램프 DMM은 회로 중단 없이 전류를 측정할 수 있습니다. 도체의 전류를 감지하는 특수 클램프를 사용하므로 고전류 발생 시 매우 유용합니다.
4. 자동 범위 디지털 멀티미터: 다른 범위와 마찬가지로 자동 범위 DMM은 범위를 자동으로 선택하여 측정을 간소화합니다. 이 장치는 사용자가 복잡하거나 여러 번의 빠른 측정을 수행해야 할 때 편리함을 제공합니다. 이 기능은 초보자나 전기적 조건의 변화에 ​​민감한 사용자에게 큰 도움이 됩니다.
5. 플루크 디지털 멀티미터 (또는 동급 산업 등급 모델): 최대의 신뢰성과 견고성이 요구되는 분야에서 가장 유용합니다. 이러한 특정 DMM은 고급 진단, True RMS(Root Mean Square) 측정 또는 엄격한 안전 기준 준수와 같은 매우 정교한 기능을 갖추고 있습니다.
6. 특수 디지털 멀티미터: 특정 분야에서 사용하도록 설계된 이러한 DMM은 특수 고주파 측정, 정교한 데이터 저장 시스템, 그리고 프로그래밍 가능 시스템과 연동 가능한 DMM을 제공할 수 있습니다. 차량 테스트 및 유지보수를 위한 추가 진단 기능을 갖춘 자동차용 DMM이 좋은 예입니다.

모든 유형의 DMM은 특정 사용 사례에 맞춰 설계되었습니다. DMM의 기본 기능과 측정 정확도는 기술의 발전에 따라 지속적으로 향상되어 끊임없이 변화하는 환경에서도 그 유용성을 보장합니다.

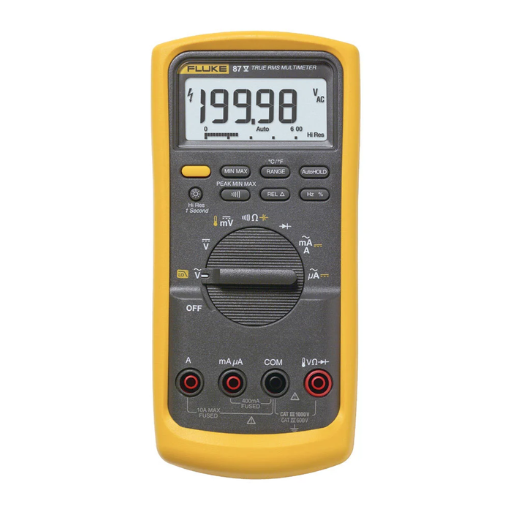

디지털 멀티미터를 어떻게 사용하나요?

다른 전자 측정 장치와 마찬가지로 디지털 멀티미터(DMM)도 몇 가지 간단한 단계를 따라야 합니다.

1. 측정 유형 결정

전압, 전류, 저항 중 무엇을 측정하는지 확인하고, 멀티미터의 다이얼을 그에 맞게 설정하세요.

2. 프로브 연결

검은색 프로브를 공통(COM) 포트에 꽂으세요. 그런 다음 빨간색 프로브를 측정하려는 항목에 따라 (전압 또는 저항의 경우 VΩ, 전류의 경우 mA/A)에 꽂으세요.

3. 회로 또는 구성 요소 준비

저항 측정 시에는 회로를 꺼야 합니다. 전압 및 전류 측정 시에는 회로에 전원을 켜야 합니다. 필요한 경우 연결 상태를 점검하고 확인하십시오.

4. 측정을 하세요

테스트 지점에 프로브를 꽂으세요. 전압 측정의 경우, 프로브를 전원이나 부품에 꽂으세요. 전류 측정의 경우, 프로브를 회로와 직렬로 연결하세요. 저항 측정의 경우, 부품이 전원에 연결되어 있지 않은지 확인하세요.

5. 결과를 읽고 해석하세요

측정값은 디지털 디스플레이를 확인하세요. 볼트, 암페어, 옴 등 표시된 단위를 잘 확인하여 측정값을 정확하게 해석하세요.

프로젝트의 전압과 전류에 적합한지 확인하기 위해 멀티미터의 범위를 확인하는 등 적절한 안전 조치를 항상 실천하세요.

다양한 측정을 위해 멀티미터를 설정하는 방법은 무엇입니까?

멀티미터를 사용하여 다양한 측정을 수행하려면 장비 손상을 방지하고 정확한 판독값을 얻으려면 다음의 자세한 단계를 따르세요.

1. 전압 측정(AC/DC):
   • 다이얼을 돌려 "V" 기호가 표시된 전압 측정 설정으로 이동하세요. DC 전압의 경우 "V⎓" 또는 이와 유사한 표시를 선택하고, AC 전압의 경우 "V~"를 선택하세요.
   • 장치에 수동 범위 선택이 필요한 경우 적절한 전압 레벨을 선택하십시오. 전압을 알 수 없는 경우, 멀티미터를 보호하기 위해 가장 높은 범위부터 시작하는 것이 항상 더 안전합니다.
   • 전압 측정을 위해 COM 단자에서 검은색 프로브를 분리하고 V/Ω 단자에서 빨간색 리드를 분리합니다. 전압 측정을 원하는 두 지점에 프로브를 평행하게 위치시킵니다.
2. 전류 측정(AC/DC):
   • 회전 다이얼을 사용하여 DC의 경우 전류 측정 "A⎓", AC의 경우 "A~"를 선택합니다.
   • 멀티미터에 전류 범위에 대한 포트가 여러 개 있는 경우 빨간색 리드를 전류(mA 또는 10A)가 있을 것으로 예상되는 포트에 연결합니다.
   • 회로에서 얻은 전류 값을 얻으려면 멀티미터를 직렬로 연결하고 음극 리드를 COM 단자에 연결합니다.
3. 저항 측정:
   • 다이얼의 "Ω" 부분으로 전환하고 멀티미터나 전압이 저항을 측정하는 수동 모드에서 손상되지 않도록 해당 회로가 꺼져 있는지 확인하세요.
   • 멀티미터의 검은색 리드는 COM 단자에, 빨간색 리드는 VΩ 단자에 연결하십시오. 부품의 저항을 측정할 때는 정확도를 저해할 수 있는 병렬 도체 루프가 없도록 리드를 연결해야 합니다.
4. 연속성 테스트:
   • 연속성 모드에 해당하는 버튼을 누르세요. 이 버튼은 대개 옆으로 누운 상태에서 소리나 다이오드가 켜지는 모양으로 표시됩니다.
   • 저항을 측정할 때와 같은 방법으로 리드를 다시 연결합니다.
   • 테스트할 부품이나 접합부에 프로브를 꽂습니다. 삐 소리가 계속 나면 회로가 닫혔음을 나타냅니다(각 지점의 도통 상태 양호). 이 지점에서는 저항이 매우 낮습니다.
5. 정전용량 측정(지원되는 경우):
   • 커패시터는 완전히 방전되어야 하며, 이를 통해 커패시터와 멀티미터에 손상을 주지 않고 안전하게 측정할 수 있습니다.
   • 단자에 올바르게 연결하고 커패시터 리드를 활용한 후 디스플레이의 값을 확인하세요.
6. 주파수 및 듀티 사이클(지원되는 경우):
   • 다이얼을 돌려 주파수(Hz) 또는 듀티 사이클(%)로 표시된 기능을 선택하세요.
   • 신호 생성기와 병렬로 적절한 지점에 연결합니다.
   • 멀티미터는 주파수 및/또는 듀티 사이클 백분율을 표시합니다.

멀티미터는 모델마다 기능이 다르므로, 지원되는 범위와 기능은 멀티미터 사용 설명서를 참조하십시오. 이 지침을 따르면 정확한 측정값을 보장하고 멀티미터의 수명을 연장할 수 있습니다.

멀티미터를 사용하여 전압을 측정하는 방법은?

멀티미터를 사용하여 전압을 측정하는 것은 다음과 같은 간소화된 과정을 따라가면 간단해질 수 있습니다.

1. 전압 모드를 선택하세요: 멀티미터 다이얼에 표시된 대로 직류(DC) 회로의 경우 'V'를 선택하고, 교류(AC) 회로의 경우 'V~'를 선택합니다.
2. 전압 범위 결정: 멀티미터에 자동 범위 기능이 없는 경우, 예상 값보다 높은 전압 레벨에서 측정을 시작하는 것이 좋습니다. 예를 들어, 전압이 약 9V일 것으로 예상되면 9V를 약간 넘는 범위를 사용하세요.
3. 테스트 리드 준비:
   • 검은색 리드를 "COM"(공통) 단자에 삽입합니다.
   • 빨간색 리드를 "V" 또는 전압 기호가 표시된 단자에 꽂습니다.
4. 회로에 연결:
   • DC 전압의 경우: 검은색 프로브를 테스트할 전원 또는 구성 요소의 음극(-) 단자에 연결하고 빨간색 프로브를 양극(+) 단자에 연결합니다.
   • AC 전압의 경우: 전압 측정이 필요한 두 지점에 프로브를 꽂을 수 있습니다. 두 지점 모두 동일한 측정값을 나타내므로 순서는 중요하지 않습니다.
5. 측정값 읽기:
   • 멀티미터가 화면에 전압 값을 표시하므로, 프로브를 연결한 후 전압을 측정해야 합니다. 측정 오류를 방지하기 위해 프로브가 회로에 제대로 연결되었는지 확인하십시오.
6. 안전 고려 사항:
   • 사용자는 측정할 때, 특히 고전압일 경우, 절대로 프로브의 금속 부분을 잡아서는 안 됩니다.
   • 회로의 총 전력이 너무 높지 않은지 확인하고, 멀티미터가 최대 정격 전압 한도를 초과하여 측정하지 않는지 확인하세요.

진단용 전기 문제 측정, 부품의 정확한 기능 검증, 회로가 설계된 매개변수 내에 있는지 확인할 때 잘못된 전압 값이 발생하면 문제가 발생할 수 있습니다. 본 문서에 제시된 내용 외에 멀티미터 작동에 대한 추가 안전 조치 및 지침이 있는지 확인하려면 제조업체에서 제공한 설명서를 참조하십시오.

디지털 멀티미터는 어떻게 작동하나요?

디지털 멀티미터는 전자 신호를 측정하고 화면에 표시되는 숫자로 보정하는 방식으로 작동합니다. 입력 신호를 수신하여 디지털 값으로 변환하는 아날로그-디지털 변환기(ADC)가 내장되어 있습니다. 사용자가 전압, 전류 또는 저항 측정과 같은 특정 기능을 선택하면, 멀티미터는 전기 신호를 관련 내부 회로로 전달합니다. 이 기기에는 정확한 오차 증폭기와 저항이 내장되어 있어 신뢰할 수 있는 측정값을 제공합니다. 또한, 과부하 보호 회로는 과도한 입력 신호 발생 시 기기 손상을 방지합니다. 적절한 프로브 연결 및 설정 선택에 따라 디지털 멀티미터는 부품과 회로를 신속하게 식별하고 분석합니다.

멀티미터 작동의 기본 원리는 무엇입니까?

멀티미터 작동법을 이해하려면 전압, 전류, 저항의 상호 관계를 설명하는 옴의 법칙의 기본 원리를 알아야 합니다. 최신 디지털 멀티미터는 아날로그-디지털 변환(ADC)이라는 신호 처리 방식을 통합하여 회로의 전기 신호를 디지털 데이터로 변환하여 멀티미터 화면에 표시합니다. 멀티미터의 내부 회로는 사용자의 선택에 따라 전압, 전류 또는 저항을 분리, 측정 및 분석하도록 설계되었습니다. 더 정교한 모델에는 측정 입력에 맞춰 정확도를 최적화하는 동시에 사용자 오류를 줄이는 자동 범위 조정 기능과 같은 추가 기능이 있습니다. 이러한 모델에는 정밀하고 정확한 진단을 위한 다른 센서와 알고리즘도 포함되어 있습니다.

아날로그와 디지털 멀티미터는 기능면에서 어떻게 다릅니까?

아날로그 멀티미터와 디지털 멀티미터는 레이아웃, 기능, 그리고 사용 방식 측면에서 상당한 차이가 있습니다. 예를 들어, 아날로그 멀티미터는 움직이는 코일 검류계를 사용하는데, 이 검류계는 바늘을 움직여 인쇄된 눈금에 데이터를 표시합니다. 이러한 설계는 실시간 변화를 추적한다는 장점이 있어, 비정적 변동 신호를 모니터링하는 데 이상적입니다. 아날로그 멀티미터는 실시간 트렌드 모니터링이라는 장점이 있지만, 세심한 교정이 필요하고 시차 오차에 민감하다는 단점이 있습니다.

디지털 멀티미터는 내부 아날로그-디지털 변환기(ADC)를 사용하여 전압, 전류, 저항을 측정하여 데이터를 처리하고 표시합니다. 결과를 해석할 필요가 없고 그래픽으로 비교할 수 있으므로 평가 오류가 줄어듭니다. 또한, 자동 범위 설정, 데이터 로깅, 마이크로프로세서로 제어되는 다기능 기능과 같은 고급 기능은 디지털 멀티미터의 편의성을 높여줍니다. 향상된 유연성과 사용 편의성 덕분에 기본적인 문제 해결 외에도 다양한 용도로 사용할 수 있습니다. 일부 특수 아날로그 멀티미터 사용에도 불구하고, 디지털 멀티미터는 뛰어난 신뢰성, 긴 수명, 그리고 확장된 기능 덕분에 대부분의 응용 분야에서 표준으로 자리 잡았습니다.

올바른 디지털 멀티미터 선택

디지털 멀티미터를 선택할 때 고려해야 할 가장 중요한 측면은 다음과 같습니다.

1. 적용 매개변수 - 모델은 전압, 전류, 저항 및 연속성을 측정할 수 있어야 합니다. 또한, 고도로 전문화된 작업의 경우 주파수, 정전용량 또는 온도 측정과 같은 특성을 고려해야 합니다.

2. 측정 정확도 – 필요한 정확도 수준으로 교정된 모델을 선택하십시오. 기본적인 전기 평가에는 0.5~1%의 정확도가 필요하지만, 더 까다로운 작업에는 더 엄격한 허용 오차가 필요합니다.

3. CAT 안전 등급 – 멀티미터의 안전 등급(CAT 등급)을 계획된 용도와 비교하십시오. 예를 들어, 고에너지 구역에는 최소 CAT III 또는 CAT IV 모델이 필요합니다.

4. 내구성 – 혹독한 환경에서 작업하는 경우, 충격에 강한 제품을 선택하세요. 견고한 케이스나 오버몰딩 디자인의 제품은 추가적인 보호 내구성을 제공합니다.

5. 사용 편의성 – 직관적인 조작 방식, 인체공학적인 디자인, 그리고 세련된 디자인을 확인하세요. 자동 범위 설정 및 디지털 디스플레이와 같은 사용 편의성 향상 기능은 초보자와 전문가 모두에게 도움이 됩니다.

이러한 모든 측면을 함께 고려하면 운영상의 요구 사항을 효율적이고 안정적으로 충족하는 디지털 멀티미터를 얻는 데 도움이 될 것입니다.

최고의 멀티미터를 구매할 때 고려해야 할 기능은 무엇인가?

신뢰할 수 있는 멀티미터는 효율성, 유연성, 그리고 기능 검증을 위해 몇 가지 테스트를 거쳐야 합니다. 이러한 특징을 고려하면 제품을 더 쉽게 선택할 수 있습니다. 모든 멀티미터는 다양한 기능을 갖추고 있으므로, 최적의 모델을 선택하기 위해 각 기능을 꼼꼼히 살펴보는 것이 좋습니다.

1. 측정 기능

전압, 전류, 주파수, 저항, 정전용량과 같은 전기적 매개변수 측정은 산업 분야에서 사용되는 모든 멀티미터에 필수적입니다. 일부 최신 모델은 온도 측정, 다이오드 테스트, 심지어 도통 검사 기능까지 제공하여 한 단계 더 나아갑니다. 비선형 AC 신호를 측정하는 동안 정밀한 측정값을 얻으려면 True RMS(Root Mean Square) 기능이 있는 모델을 사용하는 것이 좋습니다. ±0.1% DC 전압 정확도를 제공하는 멀티미터는 뛰어난 성능을 보이며 정밀성이 요구되는 작업에 도움이 될 수 있습니다.

2. 안전 등급

CAT 등급 시스템은 멀티미터를 다룰 때 안전 조치와 위험을 추적하는 데 매우 유용합니다. 예를 들어, CAT III 등급은 기본 가정용 설비에 적합하므로 이러한 시스템에 익숙하지 않은 사람들도 사용할 수 있습니다. CAT IV 등급은 산업 고에너지 환경에 더 적합합니다. IEC 61010-1 안전 규정을 준수하고 퓨즈와 과부하 보호 기능이 내장된 멀티미터가 없다면 저위험 사고 발생 가능성이 크게 증가할 것입니다.

3. 내구성

극한 환경, 특히 물리적 충격과 먼지에 지속적으로 노출되는 환경에서 작업할 때는 특정 요구 사항을 충족해야 합니다. 이러한 경우, IP54 인증 보호 기능을 갖춘 견고한 멀티미터가 가장 적합합니다. 이 멀티미터는 개인 정보 보호 기능이 뛰어나고 물 튀김, 먼지, 오염에 대한 노출을 견딜 수 있도록 설계되었습니다. 열악한 환경에 적합하도록 설계된 이 멀티미터는 충격에 강한 고무 그립과 밀봉된 부품을 갖추고 있어 견고하고 충격에 강합니다.

4. 디스플레이 및 가독성

최신 멀티미터에 장착된 다기능 LCD 또는 OLED 화면은 백라이트를 통해 가시성을 높일 수 있습니다. 듀얼 디스플레이 또는 막대 그래프를 통해 여러 파라미터를 동시에 측정하여 작업 효율성을 높일 수 있습니다. 또한, 더 높은 측정 분해능을 위해 설계된 고해상도 디스플레이는 미세 조정 및 문제 해결을 용이하게 합니다. 이 경우 최소 4000~20000카운트의 견고한 멀티미터가 최적의 성능을 제공합니다.

이러한 특징을 중심으로 검색을 구체화하면 적절한 멀티미터를 선택하여 주어진 작업에 대해 최대의 정밀도와 효율성을 보장할 수 있습니다.

귀하의 필요에 맞는 멀티미터를 선택하는 방법은 무엇입니까?

시중에는 다양한 옵션이 있지만, 멀티미터를 선택할 때는 필요한 기능과 사양을 정의하고 사용 사례에 맞는지 확인해야 합니다. 모든 것은 측정 범위에서 시작되며, 측정 범위는 항상 필요한 전류, 저항, 전압 레벨과 일치해야 합니다. 예를 들어, 중장비 시스템을 수리하는 산업 전기 기술자는 최대 1000V의 전압을 사용해야 하지만, 레크리에이션 사용자는 그 정도 전압은 필요하지 않습니다.

감도와 분해능은 다른 필수적인 측면입니다. 특수 전자 장치나 전문가의 평가를 위해서는 정밀한 판독값을 위해 장치의 디스플레이 증분과 정확도 등급이 더 높아야 합니다. AC 신호를 측정할 때는 비선형 또는 왜곡된 파형을 포함하는 계산에서 정확도를 보장하기 위해 True RMS(Root Mean Square) 기능을 활성화해야 합니다.

멀티미터를 사용하는 환경은 IEC(국제전기기술위원회)에서 정의한 멀티미터의 안전 등급을 충족해야 합니다. 고에너지 환경에서는 주전원에 직접 연결된 회로를 측정할 때 위험을 안전하게 방지하기 위해 최소 CAT III 또는 CAT IV 안전 등급이 필요합니다.

데이터 로깅, 자동 거리 측정 또는 블루투스 연결을 통해 사용성을 더욱 향상시킬 수 있습니다. 백라이트 화면, 인체공학적 디자인, 높은 방수 및 방진 등급의 IP, 그리고 견고한 케이스는 악천후나 현장 작업에 유리합니다. 이러한 사항들을 평가함으로써 기술 및 운영 요구 사항을 효과적으로 충족할 수 있습니다.

아날로그 멀티미터와 디지털 멀티미터: 차이점은 무엇인가?

핵심	아날로그 멀티 미터	Digital Multimeters
유형 표시	바늘 기반 이동 코일 메커니즘	LCD 또는 LED 숫자 디스플레이
정확성	시차 오류로 인한 정확도 저하	더 높은 정확도의 판독
신호 측정	신호 변화를 관찰하는 데 더 좋습니다.	안정적이고 지속적인 신호를 위해 최적화됨
사용의 용이성	해석 및 수동 보정이 필요합니다.	자동 보정으로 사용자 친화적
내구성	일반적으로 움직이는 부품이 있어 깨지기 쉽습니다.	더욱 견고하고 내구성이 뛰어납니다
전원	외부 전원 필요 없음, 내부 코일 사용	작동하려면 배터리가 필요합니다.
측정 범위	제한된 측정 범위	더 넓은 범위, 종종 자동 범위 조정
기능	간단하고 기본적인 기능	메모리, 블루투스 등 고급 기능
비용	일반적으로 더 저렴합니다	추가 기능이 있으면 비용이 더 많이 듭니다.
이식성	보통 가볍다	다양하고 종종 컴팩트함
애플리케이션 적합성	기본 작업, 교육적 사용에 이상적입니다.	복잡하고 전문적인 작업에 적합
주파수 대역	제한된 주파수 응답	더 높은 주파수 응답
유지보수	세심한 취급이 필요함	최소한의 유지 보수 필요
환경 적합성	혹독한 환경에는 적합하지 않음	혹독한 환경을 위해 설계되었습니다
학습 곡선	더 가파르고 더 많은 전문성이 필요합니다	초보자 친화적이고 직관적인 인터페이스

디지털 멀티미터에 대한 일반적인 문제 해결 팁

1. 멀티미터가 켜지지 않습니다
   • 배터리 확인: 기기의 배터리가 제대로 설치되었고 충분히 충전되어 있는지 확인하세요. 필요한 경우 교체하세요.
   • 전원 스위치를 검사하세요: 장치가 완전히 켜져 있고 모호한 중간 위치에 있지 않은지 확인하세요.
2. 판독값이 불안정하거나 올바르지 않습니다.
   • 연결 확인: 테스트 프로브는 올바른 입력 잭과 테스트 포인트에 꽂아야 합니다.
   • 프로브 검사: 프로브에 손상, 전선 연결 불량 또는 연결 불량이 있는지 검사하세요. 필요한 경우 교체하세요.
3. 디스플레이가 비어 있거나 어둡습니다
   • 백라이트 조정: 메뉴 내에서 밝기 표시 옵션을 확인하고 필요한 경우 높이세요.
   • 화면 청소: 먼지나 이물질로 인해 디스플레이가 가려질 수 있습니다. 부드럽고 보풀이 없는 천으로 닦아주세요.
4. 멀티미터가 저항/연속성을 측정하지 않습니다
   • 테스트 중인 회로 확인: 저항 측정 시 최대 정확도를 보장하려면 회로 내에 전압이 흐르지 않는지 확인하세요.
   • 퓨즈 테스트: 멀티미터 내부의 퓨즈가 끊어졌을 수 있습니다. 퓨즈를 올바르게 테스트하는 방법과 교체 방법은 사용 설명서를 참조하십시오.
5. 과부하 또는 오류 메시지
   • 측정 범위 설정 검토: 측정 허용 범위를 초과하면 장치 결과에 과부하 오류와 관련된 메시지 알림이 표시됩니다.
   • 입력 제한을 다시 확인하세요: 제조업체가 제공한 장치 사양의 최대 입력 정격을 준수하세요.

이러한 문제를 체계적으로 해결함으로써, 장치는 최소한의 수리 시간으로 정확한 측정값을 제공할 수 있습니다. 모델별 권장 사항은 설명서를 참조하십시오.

멀티미터를 사용하여 전기 문제를 해결하는 방법은 무엇입니까?

멀티미터를 사용하여 전기 문제를 해결하려면 정밀도와 안전성을 보장하기 위해 다음의 자세한 단계를 따르세요.

1. 멀티미터 검사

먼저 멀티미터에 코드나 화면의 마모나 디스플레이의 균열 등 외부 또는 눈에 보이는 손상이 있는지 검사하십시오. 잘못된 측정값을 받지 않도록 기기 내부의 배터리가 부족하면 교체하거나 충전하십시오. 또한, 검사 대상 모든 기기가 정상적으로 작동하고 정상 작동 범위 내에 있는지 확인하십시오.

2. 멀티미터를 적절한 모드로 설정하세요

다음 단계에 따라 문제의 가능성과 유형을 파악할 수 있습니다.

- 사용 전압(V) 전기 회로가 작동하는지 확인하는 설정입니다.

- 사용 저항(Ω) 연속성을 테스트하거나 저항기를 점검하기 위한 설정입니다.

- 사용 현재 (A) 적절한 예방 조치와 연결을 통해 전류를 측정하는 설정입니다.

3. 전압 테스트

전압을 점검해야 하는 경우, 멀티미터를 해당 회로에 따라 AC 또는 DC로 설정해야 합니다. 프로브를 원하는 위치에 놓고 그에 따른 값을 예상하십시오. 비정상적으로 높거나 낮은 측정값은 부품 고장이나 전원 공급 장치 결함을 의심할 수 있는 명확한 신호입니다.

4. 연속성 평가

단선을 확인하려면 회로 전원이 꺼진 상태에서 도통 상태를 테스트하십시오. 의심되는 부분의 양쪽 끝에 프로브를 꽂으면 신호나 경고음이 울리면서 완전히 단선되었음을 나타내고, 아무런 반응이 없으면 단선을 나타냅니다.

5. 저항을 체크하다

부품의 사양을 유지하면서 저항기나 배선의 문제를 해결하는 경우 회로의 전원을 끊고 멀티미터를 적절한 저항 범위로 설정하여 부품 전체의 저항을 측정합니다.

6. 전류를 주의해서 측정하세요

회로에서 소모되는 전류가 멀티미터의 정격 용량에 허용되는지 항상 확인하십시오. 허용 ​​범위에 해당하는 경우, 멀티미터를 적절한 범위로 설정하고 회로와 직렬로 연결하십시오.

7. 특이한 판독값 식별

단락, 과부하 또는 부품 고장으로 인해 전압 및 전류 측정값이 예상 값과 달라질 수 있습니다. 회로도, 데이터시트 등 문서화된 값과 예상 값을 항상 비교하십시오.

이러한 절차를 꼼꼼하게 따르고, 이전 기록과 비교하여 확인하고, 논리적 추론을 활용하면 멀티미터는 전기 문제를 효과적으로 진단하고 해결하는 데 강력한 도구가 됩니다. 절연 장갑을 착용하고 전원이 꺼진 회로에서 작업하는 등 안전 수칙을 항상 준수하십시오.

참조 출처

1. 디지털 멀티미터란 무엇인가요? – Fluke – 디지털 멀티미터와 그 기능에 대한 자세한 개요.

2. 디지털 멀티미터란 무엇인가요? – Tek – 디지털 멀티미터의 목적과 측정 방법을 설명합니다.

3. 종합 가이드: 멀티미터 사용 방법 – NTI – 멀티미터 구성 요소 및 응용 분야에 대한 가이드.

4. 디지털 멀티미터는 어떻게 작동하나요? – Reddit – 디지털 멀티미터의 작동 원리에 대한 논의.

자주 묻는 질문

질문: 디지털 멀티미터는 어떻게 전류를 측정하나요?

A: 디지털 멀티미터는 전류계 기능을 활용하여 전류를 측정합니다. 전류를 측정하려면 프로브를 회로에 직렬로 연결하여 전류가 멀티미터를 통과하도록 해야 합니다.

질문: 멀티미터의 주요 구성 요소는 무엇입니까?

답변: 멀티미터의 주요 구성 요소는 디스플레이 화면, 기능 선택을 위한 회전 스위치, 프로브 연결을 위한 양극 및 음극 단자, 측정값을 처리하고 표시하는 내부 회로로 구성됩니다.

질문: 디지털 멀티미터로 저항을 측정하려면 어떻게 해야 하나요?

A: 저항을 측정하려면 멀티미터를 저항 설정(옴)으로 맞추고 프로브를 부품이나 회로에 연결하세요. 그러면 멀티미터에 저항 값이 옴 단위로 표시됩니다.

질문: AC와 DC 전압 측정의 차이점은 무엇인가요?

A: 디지털 멀티미터로 AC 전압을 측정하려면 AC 전압 설정을 선택해야 하지만, DC 전압을 측정하려면 DC 전압 설정을 선택해야 합니다. 멀티미터는 선택한 설정에 따라 적절한 전압을 표시합니다.

질문: "전압 강하"라는 용어는 무슨 뜻인가요?

A: "전압 강하"라는 용어는 회로의 두 지점 사이에서 측정된 전압 차이를 의미합니다. 디지털 멀티미터는 이 전압 강하를 측정하여 회로 문제를 진단하는 데 도움이 될 수 있습니다.

질문: 초보자를 위한 디지털 멀티미터 자료는 어디에서 찾을 수 있나요?

A: 초보자를 위한 디지털 멀티미터 관련 자료는 다양한 온라인 튜토리얼, 교육용 비디오, 사용 설명서에서 찾아볼 수 있습니다. 이러한 자료는 DMM을 효과적으로 사용하는 기본적인 방법을 제공합니다.

질문: 디지털 멀티미터를 사용하여 연속성을 측정할 수 있나요?

A: 네, 디지털 멀티미터에는 종종 연속성 설정이 있습니다. 이를 통해 사용자는 전류 흐름 경로가 완전한지 확인할 수 있으며, 이는 회로에 문제가 없음을 나타냅니다.

질문: DMM의 양극과 음극 단자의 용도는 무엇입니까?

A: DMM의 양극과 음극은 프로브를 테스트 대상 회로 또는 부품에 연결하는 데 사용됩니다. 전압, 전류 또는 저항을 정확하게 측정하려면 올바른 연결이 필수적입니다.

질문: 전기 진단에 멀티미터를 사용하는 일반적인 방법은 무엇입니까?

답변: 일반적인 멀티미터의 용도로는 전압 측정, 전류 흐름 확인, 저항 테스트, 회로 문제 진단, 전기 부품 기능 확인 등이 있습니다.
