저전압 정션 박스 이해: 설치 및 사용 가이드

전기 시스템 구성 및 관리에는 연결에 필수적인 저전압 정션 박스가 필요합니다. 이러한 다면적인 구성 요소는 기본적인 가정용 조명부터 정교한 상업용 시스템까지 안전과 적절한 연결을 보장합니다. 그러나 이러한 정션 박스의 설치 및 사용에는 안전 기준과 기능을 보장하기 위한 구체적인 절차가 필요합니다. 이 가이드는 설치 단계 및 최적 사용 매개변수와 같은 기본 사항에 중점을 둡니다. 이러한 원칙은 전문가와 DIY 애호가 모두가 정션 박스를 자신 있게 다루는 데 도움이 될 것입니다.

저전압 접합 상자란 무엇입니까?

저전압 정션 박스는 습기나 충격과 같은 환경 요인으로부터 시스템을 보호하는 데 사용되며, 보안 카메라, 초인종, 네트워크 케이블 등 50V 이하에서 작동하는 저전압 배선 시스템의 연결도 보호합니다. 정션 박스는 배선 정리뿐 아니라 외부 요인으로 인한 손상을 방지합니다. 또한, 이러한 정션 박스는 시스템의 신뢰성을 유지하여 노출되고 느슨한 전선으로부터 시스템을 보호하는 데에도 도움이 됩니다.

정션 박스의 정의 및 목적

정션 박스는 전선 연결을 보호하는 역할을 하므로 전기 및 저전압 시스템에서 필수적인 장비입니다. UL(Underwriters Laboratories) 인증, 안전 성능 기준 및 제조업체 지침 준수와 같은 규정 준수에 중점을 두면서 현대적인 설계가 발전하고 있습니다. 일반적으로 이러한 인클로저는 충격과 환경 습기에 취약한 플라스틱, 금속 또는 유리 섬유로 제작되어 단순한 물리적 마모 이상의 신뢰성을 제공합니다.

정션 박스는 가정, 사무실, 산업 현장에서 배선 시스템의 중앙 집중화를 용이하게 하고 간소화하는 데 사용됩니다. 밀폐형 구조 덕분에 연결 품질에 영향을 줄 수 있는 먼지, 흙, 기타 오염 물질에 대한 접근을 최소화합니다. 또한, 일부 모델에는 사전 설정된 녹아웃 및 내장 마운트와 같은 추가 기능이 제공되어 사용 편의성을 높이고 다양한 프로젝트에 대한 다재다능함을 향상시킵니다. 정션 박스는 전기적 고장 및 서지로부터 시스템을 보호하는 특수 단자를 갖추고 있어 접지 시스템에 필수적이며, 전반적인 안전성을 향상시킵니다.

저전압 박스와 고전압 박스의 차이점

핵심	저전압 박스	고전압 박스
전압 범위	일반적으로 50V 미만	일반적으로 120V 이상
일반적인 사용 사례	통신, 데이터 및 오디오 시스템	전력 분배
재료 구성	플라스틱 또는 경량 소재	금속 또는 고강도 소재
코드 준수 요구 사항	덜 엄격한 배선 규정	NEC/지역 규정을 엄격히 준수합니다.
화재 위험	저전압으로 인해 최소	위험성이 더 높아 추가 안전 조치가 필요합니다.
접지 요구 사항	접지가 제한적이거나 전혀 필요하지 않음	안전을 위해 필요함
전선 절연 유형	얇은 단열재	두껍고 내구성이 뛰어난 단열재
박스 크기	더 작고 더 콤팩트하게	견고한 구성 요소를 수용할 수 있도록 더 커졌습니다.
비용	일반적으로 비용이 낮습니다	일반적으로 더 비쌈
설치 복잡성	설치가 더 쉽고 빠릅니다	전문적인 지식과 도구가 필요합니다
장치와의 호환성	저전력 장치	고출력 기계 및 시스템
방열 요구 사항	최소의	과열 가능성으로 인해 높음
안전 위험	낮은 위험	위험성이 더 높으므로 안전 예방 조치가 필요합니다.

저전압 정션 박스의 일반적인 응용 분야

저전압 전기 시스템이 설치되는 곳이라면 어디에서나 저전압 정션 박스는 핵심 구성 요소입니다. 이 박스는 연결부를 보호하고, 누전선을 차단하며, 저전압 환경 내 모든 시스템의 원활한 작동을 보장합니다. 다음은 몇 가지 적용 사례입니다.

1. 홈 자동화 시스템
   • 주택에서는 저전압 정션 박스가 스마트 홈 시스템에 광범위하게 통합됩니다. 센서 연결, 스마트 온도 조절기 통합, 조명 제어, 홈 보안 시스템 인터페이싱 등이 그 예입니다.
   • 일반적으로 처리되는 전압 범위: 12V ~ 24V DC.
2. 시청각 설치
   • 종종 TV, 스피커, 홈시어터의 배선 제어에 사용됩니다.
   • 과도한 간섭 없이 체계적이고 깔끔한 연결을 제공합니다.
3. 통신 및 네트워킹 시스템
   • 이더넷 연결, Wi-Fi 라우터, 전화선 설치를 감독하는 데 사용됩니다.
   • 성장 잠재력을 제어하여 체계적인 케이블링을 제공합니다.
4. LED 조명 솔루션
   • 이러한 구성 요소는 작업 및 악센트 조명에 일반적으로 사용되는 저전압 LED 스트립, 다운라이트, 스포트라이트를 활성화하는 데 중요합니다.
   • 최고 수준의 안전성을 제공하는 동시에 효율적인 에너지 제어 시스템을 보호합니다.
5. 보안 및 감시 시스템
   • CCTV 카메라, 동작 감지기, 알람 등은 주 제어 장치의 주변 장치로서 상호 연결되도록 체계적으로 배선되어 있습니다.
   • 변경이나 파괴가 어렵도록 숨겨져 있는 설비를 지원합니다.
6. 공업 자동화
   • 센서, HMI(인간-기계 인터페이스) 패널, 액추에이터에 전원을 공급하고 명령을 내리는 저전압 산업 시스템을 제어하는 ​​데 사용됩니다.
   • 혹독한 작업 환경에서도 보호 기능을 제공합니다.

저전압 정션 박스는 다양한 용도에 유연하고 안전한 연결을 제공하기 때문에 현대 전기 시스템의 필수 구성 요소로 자리 잡고 있습니다. 크기가 작고 안전 위험이 낮아 공간이 협소하고 작동 안정성과 보호 기능이 필수적인 작업 환경에 이상적입니다.

올바른 저전압 접합 상자를 선택하는 방법은 무엇입니까?

올바른 저전압 접합 상자를 선택할 때 아래 요소에 주의하세요.

• 응용 프로그램 요구 사항: 정션 박스의 주거용, 상업용 또는 산업용 용도를 간략하게 설명하십시오. 이는 특정 용도와 함께 정션 박스의 크기, 모양, 디자인, 재질 및 구조적 특징을 결정합니다.
• 재료 구성: 실내 적용 시 작동 조건을 효율적으로 예측할 수 있는 재질을 선택하십시오. 플라스틱 및 기타 경량 재질이면 충분하지만, 실외 적용 및 혹독한 환경에서는 금속 및 내후성 외함이 필요합니다.
• 침입 방지(IP) 등급: IP 등급에 따라 먼지 입자, 습기 또는 기타 환경적 요소로부터 상자가 보호되는지 확인하세요.
• 크기 및 용량: 필요한 경우 확장이 가능하도록 여유 공간을 확보하고, 상자에 포함될 수 있는 와이어와 상호 연결 및 기타 추가 기능에 맞는 상자를 선택하세요.
• 안전 기준: 효과적인 성능과 위험 관리를 보장하기 위해 제품에 대해 발행된 중요한 인증 및 규정 준수 표준을 식별합니다.

이러한 고려 사항을 통해 선택한 접속함으로 운영 및 안전 요구 사항을 효과적으로 충족할 수 있습니다.

정션 박스 선택 시 고려해야 할 요소

모든 전자 장치와 마찬가지로, 정션 박스는 작동 조건, 환경 영향, 안전 기준 등 다양한 기능을 고려하여 특별한 주의가 필요합니다. 정션 박스에서 고려해야 할 몇 가지 매개변수는 다음과 같습니다.

1. 재료 구성
   • 금속성 vs. 비금속성: IP 등급 비금속 옵션 폴리카보네이트와 유리 섬유는 강철 및 알루미늄과 같은 금속 옵션에 비해 가볍고 부식에 강한 솔루션을 제공하여 습한 실외 환경에 적합합니다. 강철 및 알루미늄은 강도가 높아 산업용으로 적합합니다.
   • 환경 적합성: 자외선, 화학물질, 습기, 극한 온도로부터 보호되도록 설계된 소재를 사용하여 시간이 지나도 주어진 조건에서 내구성을 보장합니다.
2. 침입 방지(IP) 등급
   • 정의: IP 등급은 고체 입자 및 액체 유입을 차단하는 정션 박스의 최소 성능을 지정합니다. 예를 들어, IP66 등급의 인클로저는 먼지와 강한 물 분사를 견딜 수 있습니다.
   • 적용 고려 사항: IP67 및 IP68은 수중이나 잠수 가능한 시설에 필수적입니다.
3. 열 관리
   • 내열성: 특히 열 사용량이 많은 공간에서는 작업 시 문제가 발생할 수 있습니다. 인클로저의 경우, 통풍구나 방열판과 같은 기능을 활용하여 열 방출을 돕는 것이 좋습니다.
   • 환풍: 이는 밀폐된 시스템 주변의 공기가 적절하게 순환하는 것과 관련이 있으며, 과대형 작업 부하를 처리할 수 있을 만큼 공간이 충분해야 합니다.
4. 장착 옵션
   • 유형: 접합 상자는 평평한 수직 구조물의 외부에 부착하는 경우 표면 장착형, 기둥 장착형, 장착 표면에 매립하는 경우 플러시 장착형으로 나눌 수 있습니다.
   • 간편한 설치: 제공된 장착 하드웨어를 조사하여 미리 펀칭된 노크아웃이 있는지 확인하세요.
5. 케이블 진입 및 연결
   • 녹아웃 구성: 사용 가능한 노크아웃 크기가 필요한 케이블 직경에 충분한지 확인하세요.
   • 그로밋 및 케이블 글랜드: 그로밋과 같은 지지 구성 요소는 상자의 보호 수준을 유지하는 데 필요한 견고성을 유지해야 합니다.
6. 환경 조건
   • 부식성 환경: 해안 및 산업 분야의 경우 부식 방지 마감재를 고려하세요.
   • 진동 및 충격 저항: IK10이 충격 저항성에 가장 높은 등급인 IK 등급과 같이 기계적 강도에 대한 등급이 있는 인클로저를 사용하세요.

모든 세부 사항을 체계적으로 평가하면 접합 상자 선택의 모든 측면이 설정된 기술 사양, 운영 요구 사항, 규정 준수에 부합하는지 확인하고, 설계된 수명 주기 동안 효율성과 안정성을 모두 보장합니다.

박스 크기 이해: 1개 갱 vs. 여러 개 갱

"1구"와 "다중구"라는 용어는 전기 박스를 크기와 용량에 따라 분류하며, 이는 특정 설치 환경에서의 용도를 정의합니다. 1구 박스는 전등 스위치나 2구 콘센트와 같은 단일 장치를 수용하도록 설계되었습니다. 박스는 크기가 작기 때문에 공간이 제한적이고 최소한의 구성만 필요한 콤팩트한 공간에 적합합니다. 반대로, 3구 또는 XNUMX구와 같이 여러 장치를 하나의 케이스에 수용하도록 설계된 다중구 박스도 있습니다.

이러한 유형의 멀티 갱 박스는 사용 빈도가 높은 곳에서 흔히 볼 수 있으며, 한 장소에 여러 개의 스위치, 콘센트 또는 이 둘을 조합하여 설치할 수 있습니다. 다른 모든 전기 설비와 마찬가지로, 치수 제한은 높이와 너비가 더 크고, 국가 전기 규정(NEC) 지침을 준수하기 위한 케이블 관리가 어렵다는 등 추가적인 어려움을 야기합니다. 또한, PVC 또는 금속 등 재질에 따라 벽면 타입에 맞는 전기 박스의 적합성이 결정되므로, 원활한 통합을 위해 적절한 박스를 선택해야 합니다. 요구 사항을 파악하면 사용자가 해당 시스템에 적합한 박스를 선택하는 데 도움이 됩니다.

재료 옵션: 강철 대 플라스틱 접합 상자

핵심	강철 접합 상자	플라스틱 정션 박스
재료 구성	아연 도금 또는 스테인리스 스틸로 제작됨	PVC 또는 열가소성 플라스틱으로 제작됨
내구성	내구성이 뛰어나 충격과 부식에 강함	중간 정도의 내구성, 스트레스를 받으면 균열이 생기기 쉬움
전도도	전도성이 있으므로 적절한 접지가 필요합니다.	비전도성; 접지가 필요 없음
비용	일반적으로 더 비쌈	일반적으로 더 저렴합니다
무게	플라스틱 대체품보다 무겁다	가볍고 다루기 쉬운
화재 저항	뛰어난 내화성	중간 내화성
설치 환경	산업 및 실외 환경에 적합	주거 및 실내 사용에 가장 적합
호환성	전선관 및 금속 피복 배선과 호환 가능	비금속 배선 시스템에 적합
내화학성	다양한 화학물질에 대한 높은 내성	특정 화학 물질 노출로 인해 분해될 수 있음
미적 매력	산업적인 외관	표준 주거 인테리어와 더 잘 어울립니다.
수정의 용이성	드릴링 및 사용자 정의가 더 어렵습니다.	절단 및 수정이 더 쉽습니다.
비바람에 견디는 옵션	방수 옵션으로 널리 사용 가능	제한된 방수 옵션
재활용 성	수명이 다하면 완전히 재활용 가능	제한된 재활용성

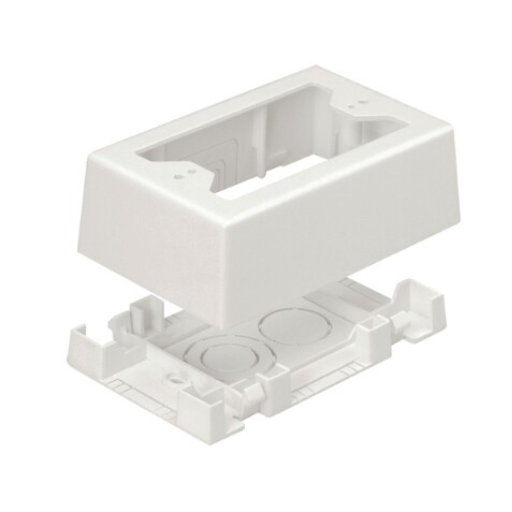

저전압 정션 박스 설치 가이드

1. 예비
   • 작업을 완료하기 전에 지속적인 유지 관리를 위해 방해물이 없고 접근 경로가 있는지 확인하세요.
   • 현지 건물 및 전기 지침을 준수하는지 확인하세요.
2. 설치 영역 표시 및 절단
   • 상자 덮개를 사용하여 상자 윤곽선을 따라가서 벽에 장착하려는 위치를 표시하세요.
   • 석고보드 톱이나 비슷한 도구를 사용하여 상자의 열림 부분에 지정된 영역을 조심스럽게 잘라내어 정렬을 확인합니다.
3. 정션 박스 고정
   • 이제 접합 상자를 준비된 개구부에 삽입할 수 있습니다.
   • 나사나 장착 탭을 사용하여 고정하고, 접합 상자가 벽과 같은 높이에 있는지 확인하세요.
4. 와이어 연결
   • 저전압 케이블을 해당 슬롯에 조심스럽게 삽입하세요. 클램프를 너무 세게 조이면 전선이 손상될 수 있으므로 주의하세요.
   • 시스템 배선도에 따라 케이블을 와이어 커넥터나 적합한 단자에 연결하세요.
5. 최종 검사 및 커버 설치
   • 정확성을 확인하고 모든 나사를 조여 정렬을 맞추세요. 숨겨진 케이블을 점검한 후 노출된 전선이 없어야 합니다.
   • 커버 플레이트를 접합 상자에 고정하여 이음새가 없고 꼭 맞도록 합니다.

다음 단계를 따르면 정션 박스를 안전하고 효율적으로 설치할 수 있습니다. 제조업체의 특정 권장 사항은 제품 설명서를 참조하십시오.

설치에 필요한 도구

접합 상자에 적합한 도구와 재료는 다음과 같습니다.

1. 드라이버(플랫헤드 및 필립스)

단자, 장착 브래킷 또는 커버 플레이트의 나사와 관련된 작업을 완료합니다.

2. 전선 스트리퍼 및 커터

절연체를 제거하기 위해 전선을 길이에 맞게 다듬고 자르는 데 필수적입니다.

3. 전압 테스터 또는 멀티미터

작업을 시작하기 전에 전류가 없는지 확인하고 설치자의 안전을 돕습니다.

4. 드릴 및 드릴 비트

사전에 구멍이 없는 경우, 장착 구멍을 만들거나 고정된 표면에 상자를 부착하는 데 도움을 줍니다.

5. 비접촉식 전압 검출기

이 도구는 배선에 전류가 흐르지 않는지 빠르게 확인하는 것 외에도 추가적인 검증 계층을 제공하여 추가적인 백업을 제공합니다.

6. 피쉬 테이프 또는 케이블 풀러

배관이나 좁은 공간을 통과하여 배치해야 하는 전선은 적은 노력과 높은 효율성으로 설치할 수 있습니다.

7. 레벨

전문적인 외관과 기능을 위해서는 미적인 측면을 포함하여 접합 상자가 완벽하게 정렬되고 수평이 되도록 설치해야 합니다.

8. 보호 장비

안전 고글과 절연 장갑을 착용하는 것은 작업 설치 중에 꼭 필요한 장비입니다.

위에 나열된 도구는 필요한 안전 조치를 준수하는 데 도움이 되며 설치 과정에 도움이 됩니다. 효율적인 설치 과정을 보장하기 위해 작업을 시작하기 전에 도구가 제대로 작동해야 합니다.

설치 중 피해야 할 일반적인 실수

1. 전기 연결 확인 소홀

설치 중 발생하는 실수 중 하나는 모든 전기 연결부를 체계적으로 점검하지 않는 것입니다. 전기 연결부의 작동, 단락, 또는 최악의 경우 전기 화재 위험은 잘못된 연결로 인해 발생할 수 있습니다. 모든 연결부가 안전하게 연결되었는지 확인하려면 제조업체의 배선도를 다시 한번 확인하는 것을 잊지 마십시오.

2. 잘못된 도구 또는 재료 사용

도구나 자재의 선택은 설비의 안전성이나 품질을 크게 저하시킬 수 있습니다. 예를 들어, 크기가 너무 작은 패스너나 나사를 사용하면 하중이 급격히 증가할 때 심각한 고장으로 이어질 수 있습니다. 설치 작업 시 모든 방문객이 필요한 표준 사양을 꼼꼼히 확인하는 것은 필수적입니다.

3. 부적절한 접지 기술

접지를 부적절하게 연결하면 전자 장치를 손상시킬 수 있는 심각한 감전 위험을 피할 수 있습니다. 저항 측정을 위해 설정된 모든 매개변수가 충족되는지 확인하는 접지 점검이 모범 사례에 포함됩니다.

4. 제조업체 사양을 준수하지 못함

제조업체에서 제공하는 설치 문서가 없는 것이 많은 설치 기사들이 흔히 저지르는 실수입니다. 이러한 문서는 매우 중요하며, 이를 준수해야 합니다. 문서 내용을 위반할 경우 장비 보증이 취소될 수 있습니다.

5. 환경 요인 간과

다른 많은 변수와 마찬가지로, 온도, 습도, 그리고 특정 부식성 물질에 대한 노출은 대부분의 경우 설치 과정에서 고려되지 않습니다. 예를 들어, 습한 환경에서 부식 방지 재료가 부족하면 시스템 성능 저하 또는 고장으로 이어질 수 있습니다. 특히 장기적인 신뢰성을 확보하기 위한 영역을 평가할 때 환경 요인을 고려하는 것은 매우 중요합니다.

이러한 설치 문제를 직접 해결하면 오류 발생률이 감소하고 전반적인 시스템 성능이 향상되며, 설치 중에 안전이나 신뢰성이 손상될 위험이 완화됩니다.

저전압 접합 상자를 사용하는 가장 좋은 방법은 무엇입니까?

1. 적절한 상자 유형을 선택하세요

저전압 시스템과 안전 기준을 준수하려면 해당 용도에 맞게 특별히 제작된 접속함을 선택하세요.

2. 적절한 크기 확인

과열이나 유지관리의 어려움을 초래할 수 있는 혼잡을 방지하기 위해 모든 전선과 연결부를 편안하게 수용할 수 있는 상자를 선택하세요.

3. 안전한 연결

모든 전선 연결은 전기적 연속성을 고려하여 승인된 커넥터를 사용하여 단단히 연결해야 합니다. 그렇지 않으면 의도치 않은 분리가 발생할 수 있습니다.

4. 상자에 과부하를 피하세요

규정을 준수하고 전기적 위험으로부터 안전을 유지하려면 접합 상자 내에서 연결할 수 있는 허용 회로 수를 초과하지 마십시오.

5. 접근 가능한 위치에 설치

지역 전기 규정을 준수하는 동시에 검사, 유지관리 또는 변경 작업을 위해 쉽게 접근할 수 있는 곳에 상자를 놓으세요.

6. 모든 연결에 레이블 지정

문제 해결을 쉽게 하고, 향후 시스템을 업데이트하고, 유지관리할 수 있도록 모든 케이블과 내부 연결을 자세히 설명해야 합니다.

이러한 관행은 저전압 접합 상자와 관련된 규정을 준수하고 운영 안전을 보장하는 데 도움이 됩니다.

저전압 시스템을 위한 적절한 배선 기술

저전압 시스템에서 우수한 성능과 안전성을 확보하는 것은 적절한 배선 기술에 크게 좌우됩니다. 특정 사용 사례에 맞춰 전압, 전류, 거리를 고려하여 적절한 배선 규격을 선택해야 합니다. 장비가 부족한 전선을 사용하면 과도한 전압 오버슈트, 과열, 시스템 고장으로 이어질 수 있습니다. 저전압 시스템의 경우, 구리를 대체할 소재는 낮은 전도성과 신뢰성으로 인해 훨씬 ​​바람직하지 않습니다.

모든 연결부는 직접 연결 시 압착 또는 압착 연결되었는지 확인하십시오. 저전압 사용에 대한 명시적 허가 없이는 트위스트온(twist-on) 전선 커넥터를 사용하지 마십시오. 시간이 지남에 따라 기계적 안정성이 저하될 수 있습니다. 또한, 회로 식별 및 문제 해결을 위해 시스템 전체의 전선에 동일한 색상 코드를 사용하십시오.

케이블 배선은 전자파 간섭(EMI)을 최소화하기 위해 저전압 배선과 고전압 케이블 및 기타 잡음이 발생하는 장비 사이의 거리를 유지해야 합니다. 간섭 위험이 높은 구역에서는 차폐 케이블을 사용할 수도 있습니다. 또한, 돌출된 전선은 지지되지 않은 기계적 응력으로 인해 손상될 수 있으므로 전선 묶음에 특히 주의해야 합니다.

항상 그렇듯이, 시스템에 전원을 공급하기 전에 멀티미터나 전압 테스터를 사용하여 배선이 올바르고 완전한지 다시 한번 확인하십시오. 예비 점검을 수행하면 문제를 정확히 파악하고 향후 발생할 수 있는 안전 위반 및 문제 있는 작업 흐름으로부터 시스템, 운영자 및 구조물을 보호할 수 있습니다. 이러한 조치를 취하면 안전하고 높은 수준의 성능을 확보하는 동시에 저전압 시스템 및 설비의 운영 효율성과 수명을 향상시킬 수 있습니다.

전기 표준에 대한 안전 및 준수 보장

이는 건전한 공학적 판단과 기술 및 상업 관행에 적용되는 법률 및 규정 준수라는 기본 원칙에 기반하며, 안전과 정해진 전기 표준 준수에 중점을 둡니다. 국가 전기 규정(NEC) 또는 다른 국가의 이에 상응하는 규정의 변경 사항을 추적하는 것은 이러한 문서가 새로운 안전 문제와 첨단 기술에 따라 변경되고 업데이트되므로 매우 중요합니다. 정기적인 위험 평가는 주거 및 산업용 건물이 심각한 고장으로 이어지기 전에 잠재적인 위협을 파악하고 해결하는 데 유용한 방법입니다.

UL, IEC 또는 ISO 표준을 충족하는 회로 차단기, 서지 보호기 및 접지 시스템을 사용하려면 인증 장비와 제품이 필수적입니다. 또한 일부 기본 도체의 치수와 정격 절연 값을 준수하면 단락 및 과부하 발생 가능성을 줄일 수 있습니다.

전기 기술자 및 유지보수 직원 등 직원을 대상으로 정기적인 교육을 실시하여 현행 안전 규정의 틀 안에서 운영 방식을 준수하도록 보장합니다. 또한, 열 시스템을 검사하고 이상을 식별하는 적외선 열화상 카메라 및 전력 품질 분석기와 같은 최신 기술은 시스템 성능에 대한 귀중한 정보를 제공합니다. 이러한 방법을 엄격하게 준수함으로써 전기 시스템은 법적 기준을 준수하면서 안전하고 효율적으로 작동할 수 있습니다.

저전압 접속함에서 전선을 연결하는 방법은?

저전압 접합 상자의 전선을 연결하려면 다음 절차가 필요합니다.

1. 전원 끄기: 접속함 내의 모든 전원과 전기가 꺼져 있는지 확인하세요.
2. 전선 준비: 전선 피복 제거기를 사용하여 각 전선 끝의 피복을 약 3/4인치(약 XNUMXcm) 정도 벗기세요. 전선 가닥은 자르지 마세요.
3. 매치 와이어 유형: 양전하 또는 음전하 전선은 그에 따라 분리 및 그룹화됩니다. 저전압 시스템 내에서는 일반적으로 색상으로 구분되어 작업을 용이하게 합니다.
4. 전선 연결: 일치하는 전선은 전선 너트나 커넥터를 사용하여 밀봉합니다. 밀봉된 전선에서 여러 전선을 연결하는 도체가 보이지 않도록 합니다. 각 그룹의 노출된 전선 끝을 커넥터에 연결하고 단단히 꼬아 고정합니다.
5. 전선 정리: 노출된 전선 끝부분을 접속함 안으로 구부려야 하며, 전선이 잡아당기거나 끼지 않도록 주의해야 합니다. 이렇게 하면 단락 및 손상 위험이 줄어듭니다.
6. 덮개를 고정하세요: 모든 연결부를 제자리에 놓은 다음, 접속함 덮개를 씌우고 고정하여 제자리에 고정되도록 합니다.
7. 연결 테스트: 위의 모든 단계를 수행한 후 시스템을 켜고 모든 것이 제대로 작동하는지 확인하세요.

다음 단계를 따르면 저전압 접속함 내에서 안전하고 신뢰할 수 있는 연결이 보장됩니다. 규정 준수를 위해 항상 해당 지역의 전기 규정 및 관련 법률을 참조하십시오.

사용할 커넥터 및 스플라이스 유형

저전압 접합부에 적합한 스플라이스 및 커넥터를 선택하는 것은 안전 유지는 물론 시스템 성능과 신뢰성을 확보하는 데 매우 중요합니다. 저전압용으로 특별히 설계된 여러 커넥터와 스플라이스가 있습니다.

1. 트위스트 온 와이어 커넥터

트위스트 온 와이어 커넥터 또는 와이어 너트(일반적으로 와이어 너트라고 함)는 일반적으로 가정용 및 상업용 저전압 시스템에서 두 개 이상의 전선을 연결하는 데 사용됩니다. 와이어 너트는 전선을 연결하고 절연 캡 안에서 서로 꼬아 연결함으로써 단선이나 개방 회로 노출을 방지합니다.

2. 푸시인 커넥터

이러한 유형의 커넥터는 사용하기 편리할 뿐만 아니라 시간도 절약됩니다. 이 커넥터에서는 전선을 지정된 구멍/소켓에 밀어 넣으면 내부 장치가 전선을 단단히 고정합니다. 푸시인 커넥터는 편리함과 단순성으로 인해 시간을 절약할 수 있다는 장점이 있습니다.

3. 크림프 커넥터 및 스플라이스

압착 공구를 사용하면 전선을 견고한 기계적 결합으로 연결하는 압착 커넥터가 만들어집니다. 열수축 및 압착 접합 커넥터는 절연 기능을 갖추고 습기 및 기타 환경 조건으로부터 보호하므로 접합 작업에 적합합니다.

4. 절연 변위 커넥터(IDC)

IDC는 절연을 미리 벗기지 않고도 전선을 연결할 수 있습니다. 이 커넥터는 전선에 고정될 때 절연을 절단하기 때문에 저전압 또는 통신용으로 특히 실용적입니다.

5. 납땜 스플라이스 연결

현대식 설비에서는 전선을 납땜하는 것이 그리 흔하지 않지만, 견고하고 영구적인 연결을 제공합니다. 이 기술은 매우 안정적이고 내구성이 뛰어나도록 특별히 설계된 시스템에서 자주 사용되며, 이러한 시스템에서는 단열을 위해 열 수축 튜브를 추가로 사용합니다.

6. 젤 충전 방수 커넥터

야외 또는 노출된 환경의 경우, 습기가 많거나 물이 많이 흐르는 지역의 저전압 시스템에 젤이 채워진 방수 커넥터가 필수적입니다.

각 유형의 스플라이스 또는 커넥터는 각기 다른 강점과 고유한 용도를 가지고 있어 가장 유용하게 활용됩니다. 설치 전에 전선 규격과 전압을 항상 확인하여 적합한지 확인하는 것이 가장 좋습니다. 그렇지 않은 경우, 시스템 요구 사항, 환경 조건, 현지 전기 공사 관련 법규 준수 요건 등을 고려하여 가장 적합한 옵션을 결정하십시오.

나사 단자 연결 이해

나사 단자 연결은 가정용 콘센트부터 정교한 산업 기계에 이르기까지 다양한 용도에서 전선을 고정하는 데 가장 일반적으로 사용되는 방법입니다. 이러한 유형의 커넥터는 나사로 전선을 고정하여 기계적 및 전기적 연결을 제공합니다. 다양한 크기의 전선을 사용할 수 있어 다양한 회로 구성에 유용합니다.

나사 단자 연결의 주요 이점은 올바르게 설치했을 때 견고하다는 것입니다. 예를 들어, 나사 조임 후 제공되는 그립은 연결이 너무 느슨해져 안전이 위협받거나 전기적 고장이 발생하는 것을 방지합니다. 반대로, 너무 무리하게 조이면 전선 가닥이 늘어지거나, 커넥터가 손상되거나, 연결이 느슨해지거나, 시간이 지남에 따라 납땜 접합부의 강도가 저하될 수 있습니다.

나사 단자를 설치할 때 토크 드라이버를 사용하는 것은 제조업체에서 제공하는 토크 사양을 충족하는 데 매우 중요합니다. 이를 통해 일관성을 유지하고 성능에 영향을 미치는 느슨함과 과도한 조임을 방지할 수 있습니다. 또한, 장기간 설치 시 전선 도체와 맞지 않는 규격에 맞는 황동 또는 구리 합금으로 단자를 제작하면 갈바닉 부식이 발생할 수 있으므로 주의해야 합니다.

나사 단자는 배전반, 제어반, 단자대 등의 연결 지점으로 사용됩니다. 특히 진동이나 열 변형이 발생하기 쉬운 환경에서는 연결 느슨함을 방지하기 위해 정기적인 점검이 성능과 안전성에 도움이 됩니다.

저전압 브래킷 및 장착 옵션 사용

콘센트와 스위치, 통신 패널 및 기타 장치는 인프라 배선에 중요한 저전압 브래킷으로 고정해야 합니다. 또한 저전압 케이블 시스템 배치가 안전 기준을 충족하도록 보장하고 설치 레이아웃 순서를 개선합니다. 저전압 브래킷은 플라스틱 재질로 제작되어 다양한 조건에서도 작동하면서 전기적 충격을 줄여 비전도성을 유지합니다.

저전압 브래킷의 표면 실장 및 매립형 설계는 다양한 건축 및 구조적 요건을 충족합니다. 트림 또는 매립형 브래킷은 주로 벽이 개방되어 있고 현대적인 미적 기준을 충족하는 신축 건물에 적용됩니다. 또한, 접근이 용이하여 벽을 절단할 수 없는 개보수 공사에도 표면 실장 방식을 적용할 수 있어 유연하고 효율적인 솔루션으로 활용할 수 있습니다.

이제 브래킷은 다양한 벽 두께와 구성에 맞게 깊이 설정을 조정할 수 있도록 설계될 수 있습니다. 또한, 정밀 조정식 클립과 나사 없는 설치 방식이 널리 보급되어 수작업을 줄이는 동시에 정확성을 유지합니다. 상업용 설치 환경에서는 작은 설치 면적 내에서 여러 연결을 관리할 수 있는 멀티갱 구성이 필요한 고밀도 케이블링 시스템이 사용되는 경우가 많습니다. 저전압 장착을 통해 복잡함을 최소화하고 기능과 효율성을 최적화하여 통신 인프라의 수명 연장에 기여합니다.

저전압 접합 상자의 한계는 무엇입니까?

저전압 정션 박스는 명확한 용도가 있지만, 몇 가지 중요한 단점이 있습니다. 적절한 기계적 지지력을 제공하지 못하기 때문에 고전압 전기 연결이나 굵은 전선을 수용하는 데 적합하지 않습니다. 또한, 내화 성능이 매우 낮아 일부 설치 환경에서는 안전 위험을 초래할 수 있습니다. 이러한 인클로저의 또 다른 한계는 물리적 부피가 작아 내부 케이블의 수와 순서가 제한될 수 있다는 것입니다. 마지막으로, 저전압 정션 박스는 설계 및 구조상 모든 장착 표면에 적합하지 않을 수 있습니다. 원하는 효율과 신뢰성을 달성하려면 시스템 설계 과정에서 이러한 한계를 해결해야 합니다.

일반적인 문제 및 문제 해결 팁

1. 정션박스 과열

부하와 연결 불량은 과열의 두 가지 흔한 원인입니다. 모든 연결이 제대로 되어 있고 총 전류 소모량이 정션 박스의 정격 전류 범위 내에 있는지 확인하십시오. 정기적인 점검과 열화상 카메라 사용을 통해 잠재적인 고장 지점을 파악하여 감지되지 않은 장치 고장 위험을 줄일 수 있습니다.

2. 습기 또는 먼지 유입

저전압 정션 박스의 기능적 효율성은 환경 요인, 특히 실외 또는 산업용 장비의 영향을 받을 수 있습니다. 이러한 요인의 영향을 줄이려면 정션 박스가 설치 영역에 필요한 IP 등급을 충족하는지 확인하십시오. 적절한 IP 등급을 유지하는 것 외에도 모든 유입구를 효과적으로 밀봉하고, 지속적인 안전 확보를 위해 정기적인 검사 또는 유지보수 점검을 수행하십시오.

3. 느슨하거나 부식된 연결

일정 기간 동안 작동 진동이나 환경 변화로 인해 정션 박스 내부의 연결이 느슨해져 기능 및 전력 문제가 반복적으로 발생할 수 있습니다. 생태계에서 신뢰성이 입증되고 해당 조건을 견딜 수 있을 만큼 견고한 단자나 커넥터를 사용하십시오. 또한, 부식 방지제를 사용하면 연결부의 수명을 연장하여 이러한 시스템에 도움이 될 수 있습니다.

4. 불충분한 케이블 관리

정션 박스에 과도한 물질이 축적되면 방열 성능이 저하되거나 유지 보수 및 정비가 더 어려워질 수 있습니다. 충분한 크기의 정션 박스를 사용하고 전선 정리 장치나 케이블 타이를 사용하여 효과적으로 배선하면 이러한 문제를 해결할 수 있습니다.

5. 호환되지 않는 표면에 잘못 설치됨

안정성이 낮거나 부적절한 유형의 장착면에 정션 박스를 설치하면 오프셋으로 인한 장치 손상 및 작동 효율 저하로 이어질 수 있습니다. 정확하고 견고한 설치를 위해 장착 영역의 견고성을 확인하고 제조업체의 설치 지침을 준수하십시오.

적절한 절차를 따르고 이러한 문제를 사전에 해결하면 사용자는 저전압 접합 상자 서비스와 관련된 유지 관리 비용, 가동 중지 시간 및 수리 비용을 줄이는 데 도움이 될 수 있습니다.

방수 기능 및 야외 사용 고려 사항

IP 등급 실외용 정션 박스는 강한 충격, 부식, 방수 등의 요소에 대한 내구성과 먼지 축적 방지를 통해 전자 부품의 안전을 보장하므로 폴리카보네이트 및 스테인리스 스틸과 동일한 수준의 주의를 기울여 취급해야 합니다. 저전압 정션 박스 설치 시에는 미세수(microwater)가 발생하기 쉬운 곳에 특히 주의를 기울여 최대한의 안전을 유지하고 장치 부식을 방지해야 합니다. IP65는 방수 및 방진 기능을 제공하는 장치의 최소 등급이며, 스테인리스 및 폴리카보네이트 소재는 외부 환경으로부터 내구성 있는 보호 기능을 제공합니다.

정션 박스는 다양한 고온 및 저온, 자외선, 상대 습도에 노출됩니다. 예를 들어, 외부에 노출된 정션 박스는 방수 개스킷이나 실리콘 실링으로 보강해야 할 수 있습니다. 또한, 내부 부품에 손상을 줄 수 있는 결로는 수위 아래에 설치된 배수구를 통해 제어할 수 있습니다.

정기 점검 및 내후성 케이블 글랜드 사용 등 안전 기준을 준수하면 옥외 설비가 변화하는 환경에서도 안정적으로 유지되고 안정적으로 작동할 수 있습니다. 올바른 설치는 정전 가능성을 최소화하고 안전한 운영 기준을 충족하며 장비의 전반적인 수명을 향상시킵니다.

참조 출처

1. 전기자동차용 저전압 자동차 전자장치를 위한 스마트 정션박스 구현 및 실험 검증: 본 연구는 전기 자동차의 저전압 자동차 전장 부품에 최적화된 스마트 정션 박스(SJB)의 설계 및 구현에 중점을 두고 있습니다. SJB는 지능형 전력 스위치(IPS)를 통합하고 펄스 폭 변조(PWM)를 사용하여 전력 공급을 안정화하고 헤드라이트의 수명을 연장합니다.

2. 저전압 배전함 모니터링 – 산업에서 전력을 모니터링하는 새로운 방법: 본 논문은 산업 현장에서 저압 배전함의 상태 모니터링에 대해 논의합니다. 스파크, 절연 손상, 과부하 등의 문제를 방지하기 위해 전압, 전류, 온도 등의 매개변수를 모니터링해야 할 필요성을 강조합니다.

3. 리틀 박스 챌린지의 본질 – 파트 A: 주요 디자인 과제 및 솔루션: 본 논문에서는 특히 2kVA 인버터에 초점을 맞춰, 소형이면서도 효율적인 전력 전자 시스템을 만드는 데 따른 설계 과제와 해결책을 살펴본다.

자주 묻는 질문

질문: 갱 저전압 접합 상자란 무엇입니까?

A: 갱 저전압 정션 박스는 저전압 케이블과 연결부를 수용하도록 설계된 전기 박스의 한 유형입니다. 일반적으로 조명, 네트워크, 제어 시스템 등의 설비 배선을 정리하고 보호하는 데 사용됩니다.

질문: 벽에 저전압 박스를 설치하려면 어떻게 해야 하나요?

A: 벽에 저전압 박스를 설치하려면 먼저 적절한 도구와 재료가 있는지 확인하세요. 벽에 박스를 설치할 구멍을 뚫고 나사나 클램프로 고정한 후, 프로젝트 사양에 따라 저전압 케이블을 연결하세요.

질문: 저전압 박스에는 어떤 유형의 케이블을 사용할 수 있나요?

A: 저전압 박스는 조명, 오디오, 네트워크 애플리케이션 등 다양한 유형의 케이블에 적합합니다. 선택하는 케이블의 규격과 유형이 사용 중인 특정 저전압 박스와 호환되는지 확인하십시오.

질문: 미니 저전압 접합 상자가 있나요?

A: 네, 미니 저전압 정션 박스가 있으며, 공간이 제한된 소규모 설비에 자주 사용됩니다. 저전압 연결에 필요한 보호 기능을 제공하면서도 사용이 간편하도록 설계되었습니다.

질문: 표면 실장형과 벽면형 저전압 박스의 차이점은 무엇입니까?

A: 표면 장착형 저전압 박스는 벽면에 설치하여 접근 및 설치가 용이하고, 매립형 박스는 벽면에 매립하여 더욱 통합된 외관을 제공합니다. 프로젝트 요구 사항과 미적 취향에 따라 선택하시기 바랍니다.

질문: 지하 배선에 저전압 박스를 사용할 수 있나요?

A: 네, 지하용으로 설계된 저전압 박스가 있습니다. 이 박스는 방수 기능과 내구성을 갖춰 환경 조건을 견딜 수 있습니다. 지하 프로젝트에 적합한 박스를 선택하시기 바랍니다.

질문: 저전압 접합 상자의 보증 기간은 얼마입니까?

A: 저전압 정션 박스의 보증 기간은 제조업체마다 다르지만 일반적으로 제품 품질과 용도에 따라 1년에서 평생 보증까지 다양합니다. 자세한 내용은 제품 사양을 항상 확인하십시오.

질문: 저전압 설비가 전기 규정을 준수하는지 어떻게 확인할 수 있나요?

A: 규정 준수를 위해 저전압 설비 관련 지역 전기 규정을 준수하십시오. 또한, 사용 중인 특정 저전압 박스 및 케이블에 대한 자세한 내용은 면허를 소지한 전기 기술자와 상담하거나 제조업체의 지침을 참조하는 것이 좋습니다.

질문: 저전압 상자에서 어떤 기능을 찾아야 합니까?

답변: 저전압 박스를 선택할 때는 방수성, 사용 편의성, 프로젝트 케이블과의 호환성, 갱 저전압 설비나 표면 실장 옵션과 같은 특정 용도에 맞게 설계되었는지 등의 특징을 살펴보세요.

질문: 저전압 접합 상자가 스마트 조명의 제어 시스템을 지원할 수 있나요?

A: 네, 저전압 정션 박스는 스마트 조명 제어 시스템을 지원할 수 있습니다. 정션 박스의 크기가 적절하고 설치에 필요한 케이블과 연결부를 수용할 수 있는지 확인하십시오.
