Le guide ultime du contrôle des transformateurs : optimiser l'automatisation avec précision

Les transformateurs de contrôle jouent un rôle essentiel dans les systèmes industriels et d'automatisation modernes, fournissant une tension stable et précise, indispensable au bon fonctionnement des circuits de commande. Leur conception et leur fonctionnalité garantissent la fiabilité dans les environnements où les fluctuations et les perturbations de puissance sont fréquentes. Ce guide explore les principes fondamentaux des transformateurs de contrôle, notamment leurs mécanismes de fonctionnement, leurs spécifications techniques et leurs avantages essentiels dans les applications d'automatisation. De plus, nous proposons une comparaison détaillée des transformateurs de contrôle avec d'autres types de transformateurs et présentons des considérations pratiques pour leur sélection, leur installation et leur maintenance. À la fin de cet article, les lecteurs auront acquis une compréhension approfondie des transformateurs de contrôle et de leur rôle essentiel dans l'alimentation précise et efficace des systèmes d'automatisation.

Qu'est-ce qu'un transformateur et comment fonctionne-t-il ?

Un transformateur est un dispositif électrique conçu pour transférer l'énergie électrique entre deux ou plusieurs circuits par induction électromagnétique. Son fonctionnement repose sur la loi de Faraday sur l'induction électromagnétique : un courant variable dans l'enroulement primaire génère un flux magnétique dans le noyau du transformateur, induisant une tension dans l'enroulement secondaire. Les transformateurs peuvent élever ou abaisser la tension selon le rapport de configuration des enroulements. Indispensables aux systèmes électriques, ils permettent une transmission efficace de l'énergie sur de longues distances tout en adaptant la tension aux exigences spécifiques de l'application.

Comprendre les bases de Tension Transformation

La transformation de tension dans les transformateurs repose sur le principe de l'induction mutuelle. Le rapport de tension entre les enroulements primaire et secondaire est directement proportionnel au rapport du nombre de spires de chaque enroulement, appelé rapport de transformation. Par exemple, un transformateur dont le secondaire comporte deux fois plus de spires que le primaire doublera la tension de sortie (transformateur élévateur). À l'inverse, si le primaire comporte plus de spires que le secondaire, la tension de sortie est réduite (transformateur abaisseur).

Ce mécanisme permet de transporter l'énergie haute tension sur de longues distances avec une perte d'énergie minimale due à l'échauffement résistif. La tension est ensuite abaissée dans les postes de distribution à des niveaux sûrs pour les usages résidentiels et commerciaux. En isolant ou en adaptant efficacement les niveaux de tension, les transformateurs assurent la compatibilité entre la production, le transport et les besoins des utilisateurs finaux, contribuant ainsi au fonctionnement fiable des systèmes électriques modernes. Comprendre ce processus est essentiel pour concevoir et optimiser les réseaux énergétiques afin d'en garantir l'efficacité et la durabilité.

Le rôle de Transformateurs de contrôle en contrôle industriel

Les transformateurs de contrôle jouent un rôle essentiel dans les systèmes de contrôle industriels en fournissant une tension d'alimentation stable aux équipements de contrôle critiques, tels que les relais, les contacteurs et les temporisateurs. Ces transformateurs sont conçus pour s'adapter aux différentes exigences des circuits de contrôle, garantissant des performances constantes même en cas de fluctuations de tension ou de courants d'appel. Les principaux paramètres techniques à prendre en compte lors du choix d'un transformateur de contrôle sont les suivants :

• Tension nominale: Les tensions primaires courantes incluent 120 V, 220 V et 240 V, avec des tensions secondaires généralement comprises entre 12 V, 24 V ou 48 V, selon les exigences spécifiques du circuit de commande.
• Capacité de puissance (puissance nominale VA) : La capacité du transformateur est mesurée en volts-ampères (VA) et doit être suffisante pour gérer à la fois la charge constante et les courants d'appel ; les valeurs nominales VA typiques varient de 50 VA à 500 VA pour les applications industrielles.
• Fréquence : Les transformateurs de contrôle sont conçus pour des fréquences standard telles que 50 Hz ou 60 Hz, conformément aux normes du réseau électrique régional.
• Classe d'isolation: Le système d'isolation doit répondre aux spécifications de sécurité et de température, souvent classées en classe B (130 °C) ou en classe F (155 °C).
• Performances de régulation : Un pourcentage de régulation de tension faible, généralement inférieur à 4 %, est préférable pour maintenir une sortie stable dans des conditions de charge variables.

En garantissant que ces paramètres correspondent aux exigences opérationnelles, les transformateurs de contrôle améliorent la fiabilité du système, minimisent les temps d'arrêt et protègent les composants sensibles dans les environnements industriels.

Pourquoi l'électricité Isolement est crucial

L'isolation électrique est essentielle pour garantir la sécurité, protéger les équipements et préserver l'intégrité des systèmes. En séparant électriquement les circuits, l'isolation empêche le transfert de tensions dangereuses vers des composants ou des opérateurs sensibles, réduisant ainsi le risque de choc électrique et de dommages aux composants. De plus, elle contribue à minimiser les interférences électriques, essentielles au bon fonctionnement des appareils sensibles. Transformateurs d'isolement sont couramment utilisés dans les applications industrielles pour y parvenir, garantissant le respect des normes de sécurité et fournissant un environnement opérationnel stable.

Lors de la sélection du transformateur de commande approprié, tenez compte des facteurs critiques suivants :

1. Exigences de charge – Déterminer les besoins totaux en tension et en courant de la charge connectée. S'assurer que le transformateur peut supporter les courants d'appel sans dépasser sa capacité.
2. Tensions nominales – Vérifiez que les tensions nominales primaires et secondaires correspondent aux exigences d’alimentation d’entrée et de charge de sortie.
3. Puissance – Choisissez un transformateur avec une puissance nominale VA (volt-ampère) suffisante pour supporter les charges continues et de pointe.
4. Type de phase – Choisissez entre des transformateurs monophasés ou triphasés en fonction de la configuration de votre système.
5. Conditions environnementales – Évaluer l’environnement de fonctionnement en fonction de facteurs tels que la température, l’humidité et l’exposition potentielle aux contaminants, en s’assurant que le transformateur est conçu pour répondre aux exigences environnementales.
6. Conformité aux normes – Confirmez que le transformateur est conforme aux normes de sécurité et de performance de l’industrie, telles que les certifications UL ou IEC, pour garantir un fonctionnement fiable et sûr.

Une évaluation minutieuse de ces paramètres aidera à optimiser les performances, la sécurité et la longévité de votre transformateur de contrôle.

Évaluation Exigences d'alimentation et charger

Pour évaluer précisément les besoins en puissance et la charge d'un transformateur de commande, commencez par déterminer la puissance totale requise par tous les appareils connectés, y compris les courants de fonctionnement et d'appel. Identifiez les tensions nominales primaires et secondaires requises pour l'application afin de garantir la compatibilité avec les spécifications du système. Tenez compte du type de charge du transformateur (résistive, inductive ou mixte), car cela a un impact sur l'efficacité et les performances. De plus, tenez compte des marges de sécurité en sélectionnant un transformateur dont la capacité dépasse de 15 à 25 % la charge calculée, ce qui permet une évolutivité future ou des fluctuations imprévues. Une évaluation rigoureuse de ces paramètres garantit un dimensionnement optimal, minimisant le risque de surcharge tout en maximisant la fiabilité et les performances.

Calculateur Inrush et VA Notes

Pour calculer le courant d'appel et les valeurs nominales en VA, je commence par analyser les exigences spécifiques de l'application et les conditions de charge prévues du transformateur. Pour le courant d'appel, je prends en compte le courant instantané de crête qui se produit à la mise sous tension du transformateur, lequel dépend de la magnétisation du noyau et du flux résiduel. Il est essentiel de consulter les fiches techniques des fabricants ou d'utiliser des outils spécialisés pour estimer précisément le courant d'appel, en intégrant des paramètres tels que l'impédance de l'enroulement primaire et la tension d'alimentation. Pour les valeurs nominales en VA, je calcule la puissance apparente en multipliant les niveaux de tension et de courant nominaux des circuits primaire et secondaire, afin de m'assurer qu'elle est égale ou supérieure à la demande totale de la charge connectée. Cette étape inclut la prise en compte du facteur de puissance et de toute augmentation potentielle de charge future pour la fiabilité du système.

Assurer Fiabilité in Environnements industriels

Pour garantir la fiabilité en environnement industriel, il est essentiel d'évaluer et de prendre en compte les facteurs clés influençant les performances et la durabilité des systèmes. Des paramètres tels que la tolérance à la température, la résistance aux vibrations et la résistance de l'isolation électrique des composants doivent être évalués par rapport aux normes industrielles (par exemple, la norme CEI 60076 pour les transformateurs). Par exemple, la classe d'isolation est sélectionnée en fonction des températures maximales de fonctionnement, généralement 105 °C pour la classe A ou 155 °C pour la classe F. De même, la résistance aux vibrations est conçue pour supporter des fréquences comprises entre 10 et 1000 XNUMX Hz afin de prévenir la fatigue mécanique au fil du temps.

Pour les systèmes électriques, la régulation de tension et la distorsion harmonique sont essentielles au maintien de la fiabilité. Idéalement, la régulation de tension doit rester à ±5 % sous des conditions de charge variables, garantissant une alimentation électrique constante. La distorsion harmonique totale (THD) doit être minimisée, avec un objectif inférieur à 8 %, conformément aux directives IEEE 519, afin de prévenir les dommages aux équipements sensibles.

Des programmes de maintenance réguliers incluant des analyses thermographiques, des tests d'huile dans les transformateurs (pour l'humidité et la rigidité diélectrique) et des analyses de charge sont essentiels pour une détection précoce des défauts. En prenant systématiquement en compte ces paramètres et en respectant les normes réglementaires, il est possible d'obtenir un environnement électrique industriel stable et fiable.

Pourquoi utiliser Transformateurs d'isolement in Applications industrielles?

Les transformateurs d'isolement sont essentiels dans les applications industrielles pour améliorer la sécurité, réduire le bruit électrique et protéger les équipements sensibles. Ces transformateurs isolent électriquement les circuits primaire et secondaire, empêchant tout contact électrique direct et minimisant les risques de choc électrique ou de dommages matériels. Ils atténuent efficacement le bruit de mode commun et les transitoires, garantissant une alimentation électrique stable dans des environnements où la demande énergétique fluctue. De plus, les transformateurs d'isolement contribuent au respect des normes industrielles en réduisant la distorsion harmonique et en améliorant la fiabilité globale du système. Leur application est essentielle dans les industries où la précision, la sécurité et la longévité des équipements sont primordiales.

Système d'amélioration Protection et Sécurité

Les transformateurs d'isolement jouent un rôle essentiel dans l'amélioration de la protection et de la sécurité des systèmes en empêchant les connexions électriques directes entre les circuits d'entrée et de sortie. Cette séparation élimine les boucles de terre, réduisant ainsi les risques de choc électrique et garantissant la protection des équipements sensibles contre les pics de tension et les interférences. De plus, ils offrent une protection contre le bruit électrique, susceptible de perturber les performances des systèmes et de compromettre l'intégrité des données dans les applications industrielles et médicales. En intégrant un transformateur d'isolement, les entreprises garantissent la conformité aux réglementations de sécurité telles que les normes CEI et UL, tout en prolongeant la durée de vie opérationnelle des équipements critiques.

Réduire Bruit électrique dans les équipements sensibles

Une réduction efficace du bruit dans les équipements sensibles implique généralement une combinaison de mise à la terre, de blindage et de dispositifs antiparasites appropriés. Il est essentiel de veiller à la bonne conception du système de mise à la terre, car une mise à la terre inadéquate peut augmenter la sensibilité aux interférences électromagnétiques (IEM). Utilisez un chemin de terre à faible impédance et respectez les normes telles que la norme IEEE 1100 pour la mise à la terre des systèmes électriques.

Pour le blindage, l'utilisation de matériaux tels que des feuilles de cuivre ou d'aluminium peut réduire considérablement les interférences électromagnétiques. Les boîtiers doivent maintenir la continuité au niveau des jonctions et des ouvertures afin d'éviter toute fuite d'interférences. L'efficacité du blindage se mesure en décibels (dB), les exigences typiques allant de 20 dB à plus de 100 dB, selon l'environnement et l'application.

De plus, le déploiement de composants de suppression du bruit tels que des billes de ferrite, des condensateurs et des filtres peut atténuer le bruit haute fréquence. Les filtres passe-bas sont particulièrement utiles pour bloquer les fréquences supérieures à un seuil spécifique tout en laissant passer les signaux souhaités. Par exemple, un filtre avec une fréquence de coupure de 10 kHz pourrait supprimer efficacement le bruit haute fréquence dans les instruments médicaux sensibles.

Les transformateurs d'isolement, comme mentionné précédemment, sont très efficaces pour séparer les équipements des sources de bruit, offrant une atténuation du bruit en mode commun généralement évaluée jusqu'à 60 dB. Des paramètres tels que l'inductance de fuite et la capacité inter-enroulements doivent être spécifiés de manière appropriée afin de minimiser le couplage et de garantir des performances optimales.

Enfin, une maintenance et des tests réguliers du système électrique, à l’aide de techniques telles que la réflectométrie temporelle, peuvent identifier la présence de sources de bruit ou de connexions défectueuses, garantissant ainsi davantage la fiabilité des applications sensibles au bruit.

Fournir Isolation électrique pour Transformateurs de machines-outils

Importance de l'isolation électrique

Lorsqu'on parle d'isolation électrique pour les transformateurs de machines-outils, l'objectif principal est d'empêcher les connexions électriques directes entre les systèmes tout en permettant le transfert de puissance. L'isolation électrique est obtenue grâce à la conception du noyau du transformateur, où les enroulements primaire et secondaire restent physiquement et électriquement séparés. Cette séparation protège non seulement les équipements en atténuant les risques de pics de tension et de boucles de terre, mais protège également les opérateurs des chocs électriques potentiels.

Pour garantir une isolation efficace des machines-outils, je sélectionne des transformateurs dotés de matériaux isolants robustes, adaptés aux conditions de tension et de température de fonctionnement requises. Je vérifie également la conformité aux normes industrielles, telles que ANSI, CEI ou NEMA, afin de garantir une isolation électrique conforme aux normes de sécurité et de performance. De plus, une mise à la terre adéquate du châssis du transformateur et du circuit secondaire joue un rôle essentiel dans le maintien de l'intégrité de l'isolation, notamment dans les environnements sujets aux parasites électriques ou aux surtensions transitoires. Des inspections et des tests thermiques réguliers permettent de confirmer la fiabilité des barrières d'isolation au fil du temps.

Comment installer et entretenir Transformateurs de contrôle?

Installation de transformateurs de contrôle

1. Sélection de l'emplacementInstallez le transformateur dans un endroit bien ventilé, à l'abri de l'humidité, de la poussière et des vibrations. Assurez-vous qu'il dispose d'un espace suffisant pour la dissipation de la chaleur, conformément aux directives du fabricant.
2. Montage:Fixez fermement le transformateur à l’aide de supports ou de boîtiers appropriés pour assurer la stabilité pendant le fonctionnement.
3. Connections electriquesRaccordez les enroulements primaire et secondaire conformément au schéma de câblage fourni par le fabricant. Vérifiez les relations de phase et les tensions nominales avant la mise sous tension.
4. Sens des Réalités:Mettez correctement à la terre le châssis du transformateur et le circuit secondaire pour améliorer la sécurité et minimiser le bruit électrique.
5. Inspection avant la mise sous tension: Effectuez une inspection visuelle approfondie pour identifier les connexions desserrées ou les défauts potentiels avant de mettre sous tension.

Maintenance des transformateurs de contrôle

1. Inspections périodiques: Vérifiez régulièrement les signes d’usure, de surchauffe ou de dommages à l’isolation, aux bornes et au câblage.
2. Surveillance thermique:Utilisez la thermographie infrarouge pour détecter les points chauds qui pourraient indiquer une surcharge ou de mauvaises connexions.
3. Nettoyage: Éliminez la poussière et les débris qui peuvent s'accumuler sur la surface pour assurer une dissipation optimale de la chaleur et éviter la contamination.
4. Tests: Effectuez périodiquement des tests de résistance d'isolement pour vérifier l'intégrité des enroulements et des barrières d'isolement.
5. Évaluation de la charge:Évaluez régulièrement la charge réelle par rapport à la capacité nominale pour éviter la surcharge et maintenir l'efficacité.

En suivant ces étapes, les transformateurs de contrôle peuvent assurer un fonctionnement fiable tout en garantissant le respect des normes de sécurité et de performance.

Pas à pas Câblage et terminal installation

1. Examiner les spécifications techniques

Commencez par vérifier les informations de la plaque signalétique du transformateur, notamment la tension primaire, la tension secondaire, la fréquence et la capacité nominale. Assurez-vous que ces spécifications correspondent aux exigences de l'application afin de garantir la compatibilité.

2. Identifier les configurations des terminaux

Localisez et identifiez clairement les bornes primaires et secondaires. En général, les enroulements primaires (côté haute tension) sont repérés par « H1 », « H2 », etc., tandis que les enroulements secondaires (côté basse tension) sont désignés par « X1 », « X2 », etc. Les bornes de mise à la terre doivent également être identifiées pour des raisons de sécurité.

3. Connexion côté primaire

Connectez les enroulements primaires à l'alimentation d'entrée conformément au schéma de câblage fourni par le fabricant. Assurez-vous que la tension est correctement alignée et, si une prise est nécessaire, utilisez les réglages de prise spécifiés pour ajuster la tension d'entrée. Par exemple :

– Exemple de plage de tension standard : tension primaire 120 V/240 V.

– Tolérance de réglage du taraud (le cas échéant) : ± 5 %.

4. Configuration du côté secondaire

Raccordez les bornes secondaires au circuit de charge. Vérifiez que la tension de sortie répond aux besoins de l'application. Des tensions secondaires courantes sont de 24 V ou 120 V, souvent utilisées dans les circuits de commande.

5. Mise à la terre (mise à la terre)

Établissez une connexion de terre sécurisée à la borne de mise à la terre (généralement située côté primaire et côté secondaire). Cela minimise les risques de décharges électriques ou de dommages matériels causés par des courants de défaut. La résistance de mise à la terre doit idéalement être conforme aux normes telles que la norme IEEE 142-2007 (Livre vert), généralement inférieure à 5 ohms.

6. Vérification de la polarité et de la phase

Testez et vérifiez la polarité et les relations de phase entre les bornes primaires et secondaires. Ceci est essentiel pour garantir un bon fonctionnement, notamment dans les configurations multi-transformateurs. Un test de polarité garantit que l'orientation de la tension correspond aux exigences du système.

7. Tester et inspecter les connexions

Une fois le câblage terminé, inspectez visuellement toutes les bornes et connexions afin de vérifier le serrage et la fixation. Les couples de serrage doivent être conformes aux recommandations du fabricant (par exemple, 2 N·m pour les petits connecteurs classiques).

8. Tests électriques avant démarrage

Avant de mettre le transformateur en service, effectuez des tests de résistance d'isolement (par exemple, à l'aide d'un mégohmmètre). La résistance d'isolement acceptable doit être d'au moins 1 mégohm pour 1,000 1 V de tension nominale de fonctionnement, avec une valeur minimale de XNUMX mégohm.

9. Surveillance de l'alimentation et de la charge

Mettez progressivement le transformateur sous tension et surveillez la sortie secondaire pour garantir une tension adéquate. Soyez attentif à tout bruit anormal, échauffement excessif ou fluctuations. Assurez-vous que le courant de charge ne dépasse pas la capacité nominale, par exemple :

– Exemple de capacité de charge : 5 kVA avec un courant maximal d’environ 20.8 A à 240 V.

En adhérant à ces instructions étape par étape, vous pouvez garantir le câblage et la configuration des bornes appropriés du transformateur de commande, minimisant ainsi les erreurs d'installation et garantissant la conformité aux normes de l'industrie.

Comprendre Circuit de contrôle Exigences

Les circuits de commande sont essentiels au fonctionnement des systèmes électriques, car ils régulent et automatisent les performances des machines ou appareils principaux. Pour concevoir et mettre en œuvre efficacement un circuit de commande, certaines exigences doivent être respectées :

1. Tensions nominales et compatibilitéLa tension du circuit de commande doit correspondre aux spécifications opérationnelles requises de l'équipement connecté. Les tensions typiques des circuits de commande sont de 24 V, 120 V et 240 V, selon l'application. L'utilisation d'une tension appropriée garantit la compatibilité et prévient les dysfonctionnements et les dommages.
2. Capacité de courant et de chargeIl est crucial d'évaluer la demande de courant des éléments de contrôle tels que les relais, les contacteurs et les capteurs. La charge totale doit respecter les limites de courant nominal de la source d'alimentation ou du transformateur. En cas de surcharge, le système surchauffera, ce qui pourrait entraîner une panne de l'équipement.
3. Dispositifs de protectionL'intégration de dispositifs de protection tels que disjoncteurs, fusibles et relais de surcharge renforce la protection des circuits de commande contre les courts-circuits et les courants excessifs. Ces composants de protection doivent être adaptés aux caractéristiques du circuit pour garantir une protection fiable.
4. Câblage et connexionsUne isolation, un dimensionnement des fils et des connexions sécurisées appropriés sont essentiels au maintien de l'intégrité du circuit. Le respect des codes couleur et de l'étiquetage des fils simplifie le dépannage et la maintenance, tout en respectant les normes du secteur, comme le Code national de l'électricité (NEC).
5. Conformité aux normesLes circuits de commande doivent être conformes aux réglementations de sécurité et de performance en vigueur, telles que les homologations UL ou les normes CEI. Cette conformité garantit la fiabilité, minimise les risques et garantit le respect des normes du secteur.

En répondant à ces exigences fondamentales lors des phases de planification et d’installation, les circuits de contrôle peuvent être optimisés pour la sécurité, l’efficacité et les performances à long terme.

Routine Entretien pour la longévité et l'efficacité

Pour garantir la longévité et l'efficacité des circuits de contrôle, je me concentre sur plusieurs pratiques de maintenance clés. Tout d'abord, j'effectue des inspections régulières afin d'identifier l'usure, la corrosion ou les connexions desserrées susceptibles d'affecter les performances. Le nettoyage des composants et l'élimination des débris sont essentiels pour prévenir la surchauffe et les pannes électriques. Je vérifie également le bon fonctionnement en testant les fonctions en conditions normales et en charge afin de garantir que tous les systèmes sont conformes aux paramètres attendus. De plus, je mets régulièrement à jour les micrologiciels ou les logiciels afin de maintenir la compatibilité avec les dernières normes et d'améliorer la fiabilité du système. La tenue d'un registre détaillé des activités de maintenance permet de suivre les tendances de performance et de résoudre proactivement les problèmes récurrents.

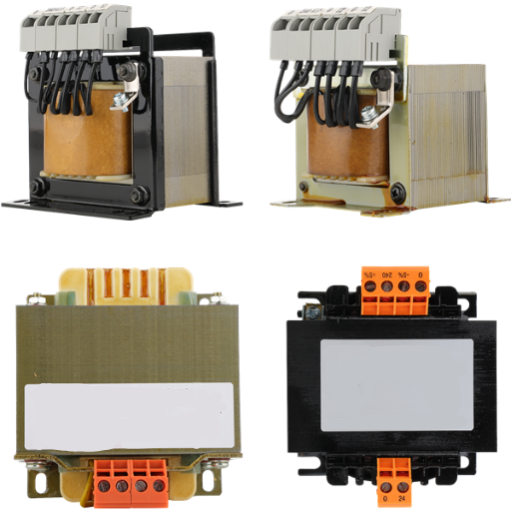

Quelles sont les applications des transformateurs de contrôle à usage général ?

Les transformateurs de contrôle à usage général sont largement utilisés dans les applications industrielles et commerciales pour fournir une tension stable et assurer le bon fonctionnement des circuits de commande et des équipements auxiliaires. Ils sont couramment utilisés dans les systèmes de contrôle de moteurs, la robotique, les systèmes CVC et les machines automatisées pour abaisser la tension d'alimentation à un niveau inférieur et utilisable. Ces transformateurs garantissent la fiabilité des relais, minuteries, capteurs et autres dispositifs de contrôle en les isolant des fluctuations de puissance et en assurant une régulation de tension constante. De plus, ils sont essentiels dans les environnements exigeant une alimentation électrique sécurisée pour éviter les temps d'arrêt ou les interruptions de fonctionnement.

S'adapter à OEM et CE Normes

L'adaptation aux normes OEM (Original Equipment Manufacturer) et CE (Conformité Européenne) implique de garantir que les transformateurs et les équipements électriques associés répondent à des exigences strictes en matière de sécurité, de performance et d'environnement. La conformité exige le respect de paramètres techniques spécifiques garantissant la fiabilité et la commercialisation du produit pour les industries mondiales.

Paramètres techniques clés pour la conformité:

     1. Précision de tension:

1. • Plage de tension d'entrée : 230 V ± 10 % (typique pour les marchés européens).
   • Régulation de la tension de sortie : ±1 % pour un fonctionnement stable de l'appareil.
2. Isolation et isolation:
   • Tension d'essai de rigidité diélectrique : ≥ 3,000 XNUMX V CA pendant une minute.
   • Résistance d'isolement : ≥ 1,000 500 MΩ à XNUMX V CC.
3. Paramètres thermiques:
   • Plage de température de fonctionnement maximale : -10°C à +55°C.
   • Système d'isolation de classe thermique (selon IEC 60085) : Classe B (130°C) ou Classe F (155°C).
4. Compatibilité électromagnétique (CEM):
   • Conforme à la norme EN 55011 ou aux normes équivalentes pour les émissions rayonnées et conduites.
5. Sécurité et protection:
   • Conformité à la norme IEC/EN 61558 pour la sécurité des transformateurs.
   • Equipé de mécanismes de protection contre les surintensités et les surcharges.
6. Cotes d'efficacité:
   • Pourcentage d'efficacité minimum (en fonction de la charge pour la conservation de l'énergie) : ≥ 96 %.

En se conformant à ces paramètres, les fabricants garantissent que l’équipement répond non seulement aux directives régionales et internationales, mais fournit également aux utilisateurs finaux des solutions durables et efficaces.

Personnalisation pour Transformateurs de contrôle industriels

Facteurs à prendre en compte lors de la personnalisation des transformateurs de contrôle industriels

Lors de la personnalisation des transformateurs de contrôle industriels, plusieurs facteurs doivent être pris en compte pour garantir des performances optimales, la sécurité et le respect des exigences opérationnelles. Voici les principaux facteurs à prendre en compte, synthétisés à partir de sources de référence du secteur :

1. Exigences de tension et d'alimentation

Les transformateurs de contrôle industriels sont conçus en fonction des spécifications de tension d'entrée et de sortie, ainsi que de la puissance souhaitée. Ces paramètres définissent la capacité du transformateur à gérer les variations de charge et à maintenir la stabilité de la tension dans les circuits de contrôle sensibles.

2. Conditions environnementales

L'environnement d'exploitation joue un rôle crucial dans la personnalisation. Les transformateurs destinés à des conditions difficiles nécessitent des boîtiers dotés d'indices IP plus élevés, d'une isolation robuste et de matériaux capables de résister aux températures élevées, à l'humidité ou aux substances corrosives.

3. Efficacité et minimisation des pertes d'énergie

L'efficacité est une préoccupation primordiale lors du processus de personnalisation. Des conceptions avancées intégrant des matériaux de base de haute qualité, tels que l'acier au silicium ou les métaux amorphes, permettent de minimiser les pertes d'énergie et de respecter les normes d'efficacité énergétique.

4. Normes de sécurité et certifications

La conformité aux normes internationales, telles que la norme CEI/EN 61558 et les certifications UL, est essentielle pour garantir la sécurité du transformateur, tant pour le personnel que pour les équipements. De plus, des dispositifs de sécurité tels que la protection thermique, les systèmes de protection contre les surcharges et les mécanismes de sécurité intégrée sont intégrés dès la conception.

5. Besoins de réduction du bruit

Pour les environnements industriels sensibles au bruit, les transformateurs peuvent être personnalisés avec des noyaux laminés ou d'autres techniques d'amortissement des vibrations pour réduire le bourdonnement opérationnel et les émissions acoustiques.

6. Dimensions personnalisées et options de montage

Les contraintes d'espace peuvent nécessiter des dimensions non standard ou des configurations de montage spécifiques. Les personnalisations doivent s'adapter aux exigences physiques du site d'installation sans compromettre la fonctionnalité.

En abordant ces facteurs avec précision, les fabricants peuvent fournir des transformateurs de contrôle industriels optimisés pour des applications spécifiques, garantissant un fonctionnement fiable et efficace.

Utilisation dans Machine-outils et Automatisation Systèmes

Les transformateurs de contrôle industriels sont des composants essentiels des machines-outils et des systèmes d'automatisation. Ils assurent une régulation et une adaptation fiables de la tension des circuits de commande. Ces transformateurs isolent les panneaux de commande des fluctuations de l'alimentation électrique, minimisant ainsi le risque de bruit électrique ou de surtensions perturbant les performances du système. Pour les machines-outils, ils garantissent des niveaux de tension constants et précis, essentiels aux opérations exigeant une précision et une répétabilité élevées.

Les systèmes d'automatisation bénéficient de leur capacité à gérer les courants d'appel transitoires causés par les solénoïdes, les relais et les contacteurs, préservant ainsi la stabilité du système. Lors du choix des transformateurs pour ces applications, il est essentiel de prendre en compte la tension nominale, la capacité de charge et les conditions de fonctionnement afin de garantir la compatibilité avec les environnements exigeants. Des conceptions sur mesure peuvent également être nécessaires pour optimiser les performances de machines ou de procédés spécifiques. L'intégration de transformateurs de contrôle industriel de conception appropriée améliore l'efficacité, la sécurité et la fiabilité des machines-outils et des systèmes d'automatisation.

Sources de référence

1. Guide de sélection des transformateurs de contrôle – Elliott Electric
2. Transformateurs de circuit de commande – Bibliothèque documentaire Rockwell Automation
3. Acme Electric – Guide de sélection des transformateurs de contrôle
4. Transformateurs de contrôle : types, caractéristiques, avantages et applications – Shin Energy
5. Spécifications du produit du transformateur de contrôle – ACI

Foire Aux Questions (FAQ)

Q : Qu'est-ce qu'un transformateur de puissance de contrôle et comment est-il utilisé en automatisation ?

R : Un transformateur de puissance de contrôle est conçu pour fournir une tension d'alimentation stable aux circuits de contrôle et de protection des systèmes d'automatisation. Il est essentiel pour alimenter les relais, les réacteurs et autres composants électromagnétiques, garantissant ainsi une gestion énergétique efficace et le bon fonctionnement des systèmes complexes.

Q : Comment les ingénieurs choisissent-ils le transformateur adapté à leur application ?

R : Les ingénieurs sélectionnent le transformateur adapté en évaluant les niveaux de tension requis, la capacité de courant et les besoins spécifiques de l'application, comme une stabilité élevée de la tension secondaire. Ils prennent également en compte des facteurs tels que l'environnement d'exploitation et la conformité aux directives en vigueur pour garantir des performances fiables.

Q : Pourquoi les transformateurs de contrôle monophasés sont-ils préférés dans certaines applications ?

R : Les transformateurs de contrôle monophasés sont souvent privilégiés pour leur simplicité, leur rentabilité et leur capacité à assurer une conversion d'énergie efficace dans les systèmes à faible consommation d'énergie. Ils sont couramment utilisés dans les systèmes CVC et les petites automatismes nécessitant une régulation précise de la tension.

Q : Quel rôle jouent les borniers dans les transformateurs de contrôle ?

R : Les borniers sont des composants essentiels des transformateurs de commande, car ils permettent des connexions électriques sûres et efficaces. Ils contribuent à minimiser la complexité du câblage et à assurer une gestion optimale de l'énergie sur les différents circuits des systèmes d'automatisation et de gestion technique des bâtiments.

Q : Comment un transformateur de contrôle peut-il aider à minimiser les conditions de surcharge ?

R : Un transformateur de commande peut minimiser les surcharges en fournissant une tension d'alimentation stable et en intégrant des fonctions de limitation de courant. Cela permet de protéger les appareils et circuits connectés contre les dommages causés par un courant excessif, garantissant ainsi la longévité et la sécurité des systèmes d'automatisation.

Q : Quelle est l’importance d’avoir un transformateur de haute qualité dans les systèmes d’automatisation ?

R : Des transformateurs de haute qualité sont essentiels dans les systèmes d'automatisation, car ils garantissent un contrôle fiable de la puissance, des performances robustes et une durée de vie prolongée. Ils sont conçus pour résister à des conditions rigoureuses et assurer une régulation de tension constante, essentielle au maintien de l'efficacité du système et à la réduction des temps d'arrêt.

Q : Un transformateur peut-il être utilisé dans les systèmes 208 V et 480 V ?

R : Oui, un transformateur peut être utilisé dans des systèmes de 208 V et de 480 V en choisissant un transformateur adapté, conçu pour fournir la conversion de tension requise. Cette flexibilité fait des transformateurs des composants polyvalents pour diverses applications industrielles et commerciales.

Q : Qu’est-ce qui rend un transformateur robuste et adapté aux environnements difficiles ?

R : Un transformateur robuste est souvent encapsulé et fabriqué avec des matériaux durables pour résister aux conditions environnementales difficiles. Cela inclut une protection contre la poussière, l'humidité et les contraintes mécaniques, garantissant un fonctionnement fiable même dans des conditions exigeantes.

Q : Comment les transformateurs de tension contribuent-ils à la gestion de l’énergie dans l’automatisation ?

R : Les transformateurs de tension contribuent à la gestion de l'énergie en garantissant des niveaux de tension précis aux circuits de commande, permettant ainsi un fonctionnement précis et efficace des systèmes d'automatisation. Ils jouent un rôle essentiel dans le maintien de la stabilité de la tension, indispensable au fonctionnement sûr et efficace des composants électroniques.
