Les transformateurs sont des éléments essentiels des systèmes électriques modernes et leur fiabilité est primordiale pour une distribution d'énergie fluide. Parmi les méthodes les plus importantes pour assurer le bon fonctionnement d'un transformateur, l'analyse des gaz dissous (AGD) se distingue comme un outil de diagnostic très efficace. Ce guide complet vous présentera les principes de base de l'AGD et expliquera comment l'analyse des gaz dissous dans l'huile de transformateur permet de détecter des défauts tels que la surchauffe, les arcs électriques ou la dégradation de l'isolation.
Importance des tests d'huile de transformateur
Comprendre l'huile pour transformateurs et son rôle
Le huile utilisée dans les transformateurs L'huile est incontestablement l'un des aspects les plus importants du fonctionnement, de l'efficacité et de la fiabilité d'un transformateur. Outre ses deux fonctions principales d'isolation électrique et de refroidissement, elle assure le remplissage du transformateur. En agissant comme fluide de refroidissement, elle contribue également à dissiper la chaleur interne et à maintenir ainsi une température stable.
La nature chimique de L'huile pour transformateurs joue également un rôle important. Pour prévenir l'oxydation à l'intérieur du transformateur, il est essentiel d'utiliser une huile adaptée. Les composants pourraient s'oxyder, ce qui entraînerait une baisse de performance. L'huile de transformateur de la plus haute qualité subit un processus de raffinage qui la rend résistante à cette dégradation, garantissant ainsi la durée de vie et l'efficacité du système.
⚠️ Remarque importante :
Il est absolument nécessaire de préserver ces propriétés, car la contamination ou le vieillissement de l'huile peuvent entraîner des modifications de sa composition, ce qui affectera son efficacité. Les pratiques commerciales modernes font du contrôle régulier de l'huile des transformateurs une tâche de maintenance incontournable.
Avantages des tests réguliers de l'huile du transformateur
Avantages clés:
- ✓ Détection précoce des problèmes : Il est important d'identifier la présence éventuelle de contaminants, d'eau ou de substances de dégradation chimique susceptibles d'affecter gravement les propriétés d'isolation et de refroidissement de l'huile.
- ✓ Maintenance proactive : Un système d'alerte précoce permettant aux opérateurs de détecter et de corriger les problèmes dès leur apparition, évitant ainsi des pannes majeures et réduisant les coûts liés aux interruptions imprévues.
- ✓ Durée de vie prolongée : En réduisant les risques importants liés aux tentatives de sabotage des installations visant à acheminer l'huile dans les meilleures conditions possibles pendant la durée de vie des transformateurs de distribution, la fiabilité est améliorée lors du débit suivant.
Impact sur la durée de vie des actifs et la sécurité opérationnelle
La qualité des analyses d'huile détermine la durée de vie des équipements électriques et le coût de leur maintenance, grâce à la détection précoce des défauts et des fuites. En décelant les problèmes avant qu'ils ne deviennent critiques, on garantit le fonctionnement continu des équipements et on réduit les coûts de réparation.
Amélioration de la sécurité
Il surveille les contaminants, notamment l'humidité, les acides et les gaz susceptibles de provoquer une surchauffe ou une défaillance de l'isolation, assurant ainsi la sécurité des équipements et la sécurité des travailleurs.
Avantages environnementaux
Réduit l'empreinte environnementale grâce à des remplacements moins fréquents dus aux pannes prématurées des équipements, contribuant ainsi aux objectifs de développement durable.
L'efficacité économique
Réduit les dépenses liées au retrait et à l'installation des transformateurs tout en assurant une stabilité opérationnelle à long terme.
Analyse des gaz dissous (DGA)
Principes scientifiques à la base de l'AGD
L'analyse des gaz dissous (AGD) repose sur le principe que l'huile de transformateur, soumise à des contraintes électriques et thermiques, subit la décomposition de ses molécules d'hydrocarbures, générant ainsi des gaz. Ces gaz, qui sont ou étaient notamment de l'hydrogène, du méthane, de l'éthylène et de l'acétylène, sont dissous dans l'huile. Leur quantité, ainsi que leur présence, sont des indicateurs de l'état de santé et de fonctionnement du transformateur.
Analyse de signature de défaut DGA
Chaque gaz possède sa propre signature de défaut. Par exemple :
- Les défauts à haute température produisent généralement éthylène et éthane
- Des arcs électriques se forment acétylène
- Les conditions de surchauffe génèrent des mélanges gazeux spécifiques.
En analysant avec soin le mélange gazeux et ses niveaux respectifs, les techniciens peuvent déterminer la nature et l'ampleur des problèmes susceptibles de survenir dans le transformateur.
Outre son rôle de description de la situation actuelle, l'analyse des gaz dissous (AGD) est essentielle à l'analyse des tendances. En corrélant les résultats périodiques de l'AGD sur une période donnée, les opérateurs peuvent identifier les changements progressifs susceptibles d'annoncer des problèmes. Cette capacité de prévision permet d'anticiper la maintenance, d'accroître la fiabilité des réseaux de distribution d'énergie et de réduire les temps d'arrêt imprévus.
Types de gaz dissous surveillés
| Gaz | Formule chimique | Indication |
|---|---|---|
| Hydrogène | H₂ | Sorties partielles, corona |
| Méthane | CH₄ | Défauts thermiques à basse température |
| Éthane | C₂H₆ | Défauts thermiques à température moyenne |
| Éthylène | C₂H₄ | Défauts thermiques à haute température |
| Acétylène | C₂H₂ | Arcs électriques importants, décharges électriques |
| Monoxyde de carbone | CO | Surchauffe, détérioration de la cellulose |
| Dioxyde de carbone | CO₂ | Surchauffe, défaillance de l'isolation |
Détection des défauts par analyse des données génétiques (DGA)
L'analyse des gaz dissous (AGD) est une technique très performante pour détecter les défauts d'un transformateur. Elle consiste à analyser les types et les concentrations de gaz dissous dans l'huile du transformateur, ce qui permet aux opérateurs de déceler des problèmes tels que la surchauffe, les arcs électriques ou les défaillances d'isolation.
Principaux indicateurs de gaz :
- Acétylène (C₂H₂): La présence de grandes quantités indique la survenue d'arcs électriques très importants.
- Méthane (CH₄) : Une concentration élevée peut indiquer une surchauffe du transformateur.
- Hydrogène (H₂) + Acétylène : Signifie généralement des décharges électriques
- Monoxyde de carbone (CO) + dioxyde de carbone (CO₂) : Cela peut indiquer une surchauffe ou un vieillissement de l'isolant en cellulose.
Avantages de la mise en œuvre d'un programme de tests DGA régulier
Stratégie de maintenance proactive avec DGA
Le fonctionnement des transformateurs est considérablement amélioré grâce à un programme de maintenance préventive basé sur l'analyse des gaz dissous (AGD). Le contrôle constant de l'état de l'huile du transformateur permet de détecter à temps les défauts potentiels, tels que la surchauffe, les arcs électriques ou les décharges partielles.
Avantages de la maintenance proactive :
- Intervention précoce : La détection rapide grâce à une intervention permet de maîtriser les problèmes mineurs avant qu'ils ne deviennent majeurs, évitant ainsi les pannes de courant et les réparations coûteuses.
- Réduction des pannes : Les problèmes révélés par l'analyse d'huile seront corrigés lors de la prochaine maintenance, ce qui permettra de réduire le nombre de pannes inattendues du transformateur.
- Période de service prolongée : Une surveillance continue et une identification immédiate des problèmes permettent de maintenir les transformateurs en bon état et, par conséquent, d'allonger leur durée de vie.
Économies de coûts et améliorations de l’efficacité
Économies directes sur les coûts
Grâce à la détection précoce des pannes, ces interruptions imprévues et les dommages coûteux aux équipements sont totalement évités, ce qui réduit considérablement les coûts d'exploitation des services de maintenance.
Efficacité de l'entretien
Élimine les incertitudes liées à la maintenance périodique et réactive en fournissant des informations en temps réel et en dirigeant efficacement la maintenance vers les zones appropriées.
Avantages environnementaux
Permet de prolonger la durée de vie des transformateurs anciens, réduisant ainsi les besoins de production et l'empreinte carbone tout au long des étapes de production et de transport.
Minimiser les temps d'arrêt inattendus
Meilleures pratiques pour réduire les temps d'arrêt :
- 1. Systèmes de surveillance régulière : Mettre en place des systèmes capables de repérer les problèmes potentiels avant qu'ils ne s'aggravent.
- 2. Outils de maintenance prédictive : Effectuez des contrôles réguliers à l'aide d'outils prédictifs pour identifier les équipements usés ou défectueux.
- 3. Formation de la main-d'œuvre : Un personnel correctement formé peut détecter les problèmes dès leur apparition et exploiter efficacement les machines.
- 4. Canaux de communication clairs : Mettre en place immédiatement des ressources permettant de gérer facilement les problèmes mineurs.
- 5. Technologie améliorée : Investissez dans des machines plus récentes offrant une meilleure fiabilité opérationnelle et des capacités de diagnostic améliorées.

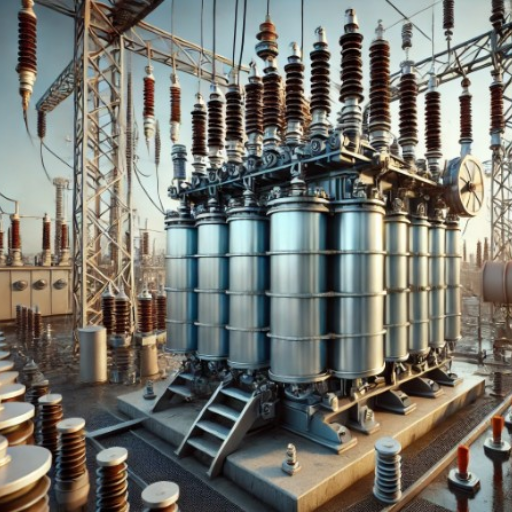

Problèmes courants de transformateurs identifiés par analyse des gaz discrets (DGA)
Arc électrique et sa détection
L'amorçage d'arcs électriques est un problème majeur dans les transformateurs, pouvant entraîner des dommages importants s'il n'est pas détecté et traité correctement et rapidement. Il s'agit d'un phénomène de transfert de courant électrique entre différentes parties du transformateur, principalement dû à une défaillance de l'isolation, à des impuretés ou à une surtension.
⚠️ Détection d'arcs électriques par DGA :
L'analyse des gaz dissous (AGD) offre la détection la plus efficace des arcs électriques en identifiant les gaz formés par la dégradation de l'huile du transformateur lors des décharges électriques.
Indicateurs principaux : La présence de gaz tels que l'acétylène et l'hydrogène en grande quantité est caractéristique des arcs électriques. Le personnel de maintenance peut facilement localiser ces arcs grâce aux tableaux de concentration et de proportion des gaz.
Réponse typique : Il convient d'en identifier la cause et d'y remédier, ce qui peut impliquer le remplacement ou le nettoyage de l'isolation endommagée par l'eau. La combinaison de la détection des arcs électriques et de la maintenance prédictive permet d'accroître considérablement la durée de vie des transformateurs et la fiabilité du réseau électrique.
Surveillance des décharges partielles
La surveillance des décharges partielles est essentielle à la protection et à la maintenance des systèmes électriques, notamment des équipements haute tension tels que les transformateurs. Le processus de décharges partielles provoque une dégradation de l'isolation électrique, avec des claquages localisés dans le diélectrique ; toutefois, ces claquages ne créent pas de chemin conducteur vers les électrodes.
Méthodes de surveillance :
- Détection acoustique : Les ondes sonores produites par les décharges partielles sont capturées
- Analyse du rayonnement électromagnétique : Lors des décharges, des signaux électromagnétiques sont détectés.
- Détection à ultra-haute fréquence (UHF) : Les décharges partielles sont surveillées par des signaux à haute fréquence
Résultat: Cette collecte de données permet une maintenance prédictive, évitant ainsi les temps d'arrêt coûteux et les pannes d'équipement.
Surchauffe et problèmes connexes
La surchauffe des appareils électriques constitue un problème sérieux, entraînant de nombreux risques critiques tels que la panne de la machine, une baisse de productivité et des conditions de travail dangereuses. Cette surchauffe est souvent due à une surcharge, une mauvaise ventilation, des composants vétustes ou un manque d'entretien.
Causes communes
- surcharge des équipements
- Ventilation insuffisante
- Composants vieillissants
- Manque d'entretien
- Température ambiante élevée
Méthodes de prévention
- Entretien et surveillance réguliers
- Inspections par imagerie thermique
- installation de capteurs de température
- Isolation et ventilation adéquates
- Gestion de la charge dans les limites

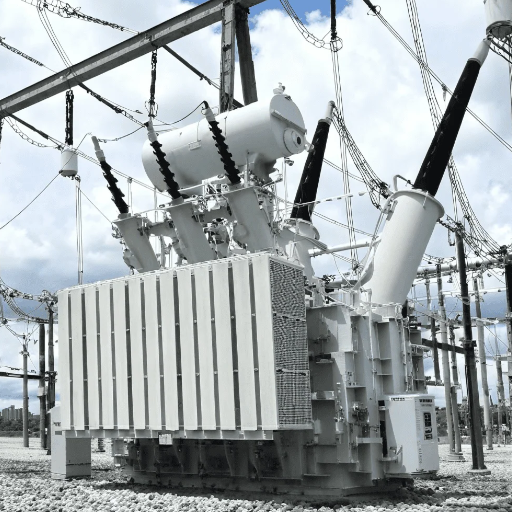

Diagnostic et résolution des problèmes identifiés
Stratégies pour améliorer les performances des transformateurs
Approche à trois piliers pour l'amélioration des performances
1. Inspection et entretien réguliers
Il convient de privilégier les éléments principaux, à savoir les enroulements, l'isolation et les niveaux d'huile. Une surveillance continue des conditions de fonctionnement permet de détecter rapidement l'usure ou les défauts potentiels, ce qui permet d'effectuer les réparations à temps et de prévenir les pannes.
2. Optimisation de la gestion de la charge
Une charge correctement et uniformément répartie réduit les contraintes sur les transformateurs, minimisant ainsi la surchauffe et l'usure. Les opérateurs doivent veiller à ne jamais dépasser les limites du transformateur et à toujours s'y conformer. La régulation de tension peut être obtenue à l'aide de changeurs de prises en charge.
3. Intégration et modernisation technologiques
L'utilisation de systèmes de surveillance intelligents permet la collecte de données en temps réel et la mise en œuvre de la maintenance prédictive. Le remplacement des matériaux isolants, des systèmes de refroidissement ou des composants majeurs contribue à améliorer l'efficacité et à s'adapter à l'évolution des besoins des clients.
Améliorer l'efficacité grâce à des actions correctives
Les mesures préventives régulières garantissent une efficacité opérationnelle optimale des transformateurs. En détectant et en éliminant les défauts sans délai, ces mesures résolvent les problèmes et améliorent les performances, ce qui se traduit par un débit accru.
Mesures correctives essentielles :
- Diagnostic approfondi : Effectuez des évaluations complètes et des tests de la machine afin de détecter les problèmes tels qu'une isolation détériorée, une surchauffe ou des pièces usées.
- Remplacement de pièces : Éliminez les pièces arrivées en fin de vie et dont les performances sont insuffisantes, par exemple les pièces de refroidissement ou d'isolation.
- Amélioration de l'efficacité: Gérer la répartition des charges et de la tension à un niveau compatible avec le système, et réajuster la commande pour éliminer les contraintes sur le système.
Garantir la fiabilité globale des systèmes de transformateurs
Un entretien complet et régulier, associé à des inspections, garantit la fiabilité des systèmes de transformateurs. Ces contrôles permettent de détecter les problèmes potentiels tels que la surchauffe, la dégradation de l'isolation ou la contamination de l'huile.
Dispositifs de protection
Les parafoudres et les dispositifs de surveillance de la température protègent contre les surtensions, les surcharges et l'échauffement.
qualité supérieure
Une conception système appropriée, utilisant des matériaux de qualité et une isolation de haut niveau, contribue à prolonger la durée de vie de l'équipement.
Systèmes de refroidissement
Des mécanismes de refroidissement efficaces permettent la dissipation de la chaleur pendant la charge, réduisant ainsi les contraintes opérationnelles.
Foire Aux Questions (FAQ)
Q : Que signifie l'analyse DGA des tests d'huile de transformateur et quelle est son importance ?
A: L'analyse des gaz dissous dans l'huile (AGD) est une méthode de contrôle des transformateurs permettant de détecter la présence de gaz dans l'huile isolante. Elle consiste à prélever des échantillons d'huile et à les analyser par chromatographie en phase gazeuse en laboratoire. L'AGD permet de détecter les concentrations de gaz dissous résultant de défauts thermiques, d'arcs électriques, de surchauffes ou d'oxydations de l'huile. Une mesure précise grâce à l'AGD permet une détection précoce des défauts du transformateur, prolongeant ainsi sa durée de vie et protégeant le système d'isolation et le fluide isolant.
Q : Quels gaz sont analysés lors des tests DGA sur huile et quelles informations fournissent-ils ?
A: Lors d'une analyse des gaz dissous (AGD), différents gaz sont mesurés, notamment l'hydrogène, le méthane, l'éthane, l'éthylène, l'acétylène et les oxydes de carbone. L'analyse des profils de gaz est essentielle : la présence d'hydrogène et de méthane indique généralement un défaut thermique ou une surchauffe à basse température, tandis que des concentrations élevées d'éthylène et d'éthane suggèrent une dégradation thermique à haute température. La présence d'acétylène, quant à elle, signale principalement un arc électrique ou une décharge importante. L'interprétation des résultats de l'AGD et des rapports de gaz permet de détecter les problèmes de transformateur et de déterminer si la panne est d'origine thermique, électrique ou liée à une défaillance de l'huile.
Q : Quel est le rôle de la chromatographie en phase gazeuse dans les analyses de gaz dissous ?
A: La chromatographie en phase gazeuse est la technique analytique la plus fréquemment utilisée pour l'analyse des gaz dissous (AGD). Grâce à la chromatographie en phase gazeuse, les laboratoires séparent et quantifient les concentrations de gaz dissous dans l'huile isolante. ce qui donne des résultats précis DGA. Étant donné la grande sensibilité de l'analyse DGA, le recours à la chromatographie en phase gazeuse améliore la précision du test et permet une interprétation fiable pour les tests de transformateurs et les décisions de maintenance préventive.
Q : Comment interprétez-vous les résultats de l'analyse des gaz dissous (AGD) pour localiser les défauts des transformateurs ?
A: L'interprétation des résultats de l'analyse des gaz dissous (AGD) consiste à examiner les concentrations absolues de gaz dissous, les rapports gazeux et leur évolution dans le temps. Les méthodes et algorithmes d'interprétation établis associent les profils de gaz à des modes de défaillance spécifiques : défauts thermiques à différentes températures, arcs électriques (présence d'acétylène), décharges partielles ou oxydation de l'huile. La combinaison de l'interprétation de l'AGD avec les connaissances relatives à la conception du transformateur, à son historique de température et à la qualité de l'huile permet d'obtenir une vision complète des problèmes du transformateur et de sa durée de vie restante.
Q : L'analyse des gaz dissous (AGD) est-elle capable d'identifier des problèmes mineurs tels que l'oxydation de l'huile ou le vieillissement de l'isolation ?
A: Oui, l'analyse des gaz dissous (AGD) permet de détecter la production de gaz due à l'oxydation de l'huile et à la dégradation du système d'isolation avant même toute défaillance catastrophique. L'augmentation des quantités d'oxydes de carbone et de certains hydrocarbures est un signe d'oxydation de l'huile et de dégradation du fluide isolant et du système d'isolation. Des analyses AGD régulières fournissent des données de tendance très utiles pour évaluer l'état de l'huile minérale et de l'huile isolante, prévoir le vieillissement de l'isolation et planifier la maintenance afin de prolonger la durée de vie du transformateur.
Q : Quels sont les facteurs qui influent sur la précision des tests DGA et quelles mesures peuvent être prises pour les contrôler ?
A: Des facteurs tels que les erreurs d'échantillonnage, la contamination, un volume d'échantillon incorrect, l'influence de la température ambiante lors du prélèvement et les procédures de laboratoire peuvent tous affecter la précision des analyses. Pour maîtriser ces facteurs, il est essentiel de suivre des protocoles d'échantillonnage très stricts lors du prélèvement d'échantillons d'huile, d'utiliser les contenants appropriés, d'assurer un étiquetage correct et de choisir un laboratoire possédant une solide expérience en chromatographie en phase gazeuse. La constance des sites et des procédures d'échantillonnage réduit la variabilité et accroît la fiabilité des résultats et de leur interprétation.
