Процедура калибровки трехфазного счетчика электроэнергии: пошаговое руководство

Точность измерения энергии жизненно важна для справедливого выставления счетов, экономически эффективной эксплуатации, обеспечения функций энергосистемы, обеспечения соблюдения рамок стратегии эксплуатации и повышения эффективности управления энергией. Для специалистов, работающих в области электротехники и энергетики, калибровка трехфазного счетчика энергии является как фундаментальной, так и сложной, требующей максимальной точности, строгого соблюдения рамок и тщательных инструкций. В этом руководстве я стремился предложить четкую, полную и практичную структуру процедуры калибровки, чтобы вы могли достичь последовательных и точных результатов. Независимо от того, являетесь ли вы давно практикующим специалистом или новичком в этой области, эта статья предоставит вам технические подробности и проверенные методы, необходимые для грамотной калибровки трехфазных счетчиков энергии. Присоединяйтесь к нам, и мы расскажем об инструментах, методах и критических проверках, которые делают калибровку незаменимой.

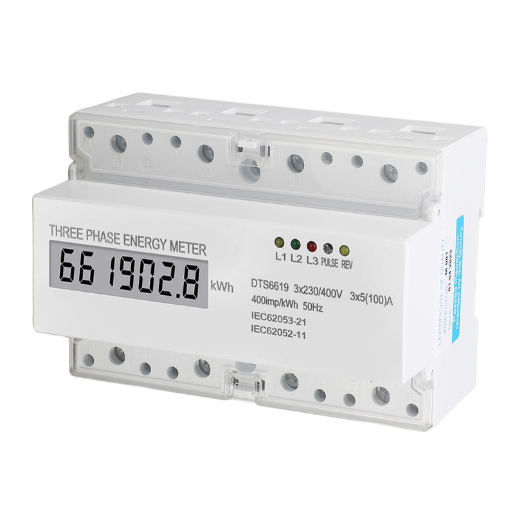

Что такое калибровка счетчика электроэнергии?

Калибровка направлена ​​на обеспечение оптимальной работы счетчиков электроэнергии и согласование производительности устройств с соответствующими эталонами. В контролируемых средах калибровка устройств включает систематическое сравнение с установленным стандартом. Этот процесс повышает надежность за счет усиления точности измерений, что необходимо для соответствия метрологическим рамкам в регулируемых средах. В системах с несколькими операторами справедливая зарядка и надежная оценка использования энергии значительно улучшаются при постоянной точности.

Понимание важности калибровки счетчика

Калибровка счетчиков электроэнергии необходима как для надежного выставления счетов, так и для надлежащего функционирования сетей распределения энергии. Такие технологии, как интеллектуальные сети, которые измеряют потребление электроэнергии для балансировки нагрузки, обнаружения аномалий и оптимизации работы, имеют задачи, которые в настоящее время должны выполняться точно и как можно быстрее. Например, неправильное измерение может привести к неточной оценке потребления при энергоаудите, конфликту во время автоматизированных процессов сверки между поставщиками энергии и их клиентами и т. д. Поскольку автоматизированные устройства сбора данных становятся взаимосвязанными с другими системами, правильная калибровка становится еще важнее, поскольку устройства IoT должны обеспечивать высокую надежность данных для различных систем и взаимосвязь всей системы. Хорошо известно, что любая неточность на начальном этапе может со временем усилиться, заставляя поставщиков и конечных пользователей сомневаться в качестве обслуживания. Регулярное выполнение калибровок помогает менеджерам по энергетике снизить негативное влияние игнорирования инвестиций, которые необходимо сделать для соответствия отраслевым требованиям и энергетическим стандартам при автоматизации структуры.

Какова процедура калибровки счетчика электроэнергии?

Калибровка счетчика электроэнергии включает в себя ряд упорядоченных шагов, чтобы убедиться, что все работает правильно и соответствует требованиям. В начале счетчики калибровки электроэнергии проходят визуальный осмотр для проверки на наличие любых физических повреждений и дефектов, которые могут повлиять на его функционирование и производительность. После этого шага счетчик будет подключен к специализированному испытательному стенду, предназначенному для калибровки. Каждый из этих испытательных стендов имеет набор эталонных счетчиков, которые чрезвычайно точны, что делает их отличными сравнительными приборами во время калибровки.

В ходе процесса калибровки счетчики калибровки энергии испытываются с использованием различных уровней как активных, так и реактивных нагрузок. Измерения необходимо проводить в несколько этапов, чтобы обеспечить оптимальную точность. В данном конкретном случае при низких, средних и высоких нагрузках. Для счетчиков калибровки энергии любое отклонение от эталонного значения приводит к корректировке показаний и соответствующим корректировкам.

После завершения калибровки результаты тщательно регистрируются, а счетчик маркируется или опечатывается сертификатом калибровки, подтверждающим его готовность к эксплуатации. Эти условия требуют периодической повторной калибровки, восстановления соответствия нормативным стандартам, соответствия нормативным требованиям, эффективного управления энергопотреблением и точного выставления счетов за электроэнергию.

Как калибровка влияет на точность измерений?

Калибровка имеет решающее значение для поддержания измерительных систем и оптимизации точности измерительных приборов, гарантируя, что оборудование функционирует в пределах указанных допусков. В системе измерения энергии такие приборы, как счетчики энергии, проходят калибровку, где их производительность сравнивается со стандартным эталоном с известной более высокой точностью, который обычно хранится в метрологическом институте. Расчет отклонений процессов повторной калибровки выполняется на основе стандарта более высокого уровня. Если выполнять калибровку реже, чем периодически, старые компоненты, изменения температуры и механический износ, выходящие за установленные допуски, вполне способны создавать систематические ошибки.

Точность измерения во многом зависит от калибровки. Благодаря современным передовым технологиям современные методы калибровки могут обнаруживать более тонкие несоответствия, чем старые методы. Например, лаборатории могут достичь точности в пределах долей процента с помощью лазерных или цифровых систем калибровки. В дополнение к этому, регистрация интервалов повторных калибровок вместе с документацией обеспечивает прослеживаемость, которая соответствует международным стандартам, таким как ISO/IEC 17025. Благодаря последовательной калибровке автоматизированные системы измерений могут предоставлять точные данные, необходимые для эксплуатационных характеристик, поддержания стандартов и соответствия нормативным требованиям.

Как откалибровать счетчик электроэнергии?

1. Подготовьте оборудование

Подготовьте следующее оборудование: эталонный счетчик электроэнергии, стабильный источник питания, измерительные провода и любые другие справочные руководства.

2. Осмотрите счетчик

Проведите визуальный осмотр счетчика электроэнергии на предмет наличия внешних повреждений, например, трещин на корпусе, сломанных клемм и обесцвеченных дисплеев.

3. Подключитесь к тестовой установке

Интегрируйте счетчик электроэнергии с остальной частью системы тестирования. Убедитесь, что линии ввода/вывода тока и напряжения к счетчику подключены правильно и надежно.

4. Применить испытательные нагрузки

Используйте постоянную и заранее определенную тестовую нагрузку на разных уровнях, имитирующих реальные условия эксплуатации (например, легкую, среднюю и полную нагрузку).

5. Сравните показания

Используйте эталонный счетчик для измерения энергопотребления тестовой нагрузки и сравните показания с показаниями тестируемого счетчика.

6. Отрегулируйте по мере необходимости

Внесите необходимые изменения в соответствии с рекомендациями производителя, если показания тестового счетчика показывают существенные ошибки.

7. Результаты документа

Обеспечьте возможность аудита и прослеживаемость качества, регистрируя все соответствующие данные, включая выполненную калибровку, условия испытаний и любые внесенные изменения.

8. Проверка калибровки

Подтвердите показания тестового счетчика, применив дополнительные точки нагрузки, чтобы оценить точность внесенных корректировок.

Выполнение всех этих задач гарантирует точную работу счетчика электроэнергии и соответствие его показаниям ожидаемым допускам.

Инструменты и оборудование, необходимые для калибровки

1. Эталон точности

Счетчик эталонного образца важен для проверки производительности счетчика энергии, поскольку эталоны и верификаторы должны быть высокоточными стандартами. Процедуры калибровки основаны на отклонении между измеренными и известными правильными значениями, поэтому используемый стандарт должен быть таким же точным, как и тестируемое оборудование, или точнее.

2. Регулируемый источник нагрузки

Это устройство создает различные уровни тока и напряжения, чтобы можно было тестировать счетчик в различных реальных сценариях нагрузки. Это позволяет тестируемому счетчику полностью протестироваться в своем рабочем диапазоне.

3. Оборудование для подачи напряжения и тока

Конкретная граница тестирования требует точных измеренных контролируемых входов напряжения и тока. Устройства, генерирующие эти входы, необходимы для надлежащей оценки точности счетчика.

4. Осциллограф или анализатор качества электроэнергии

С помощью этих параметров можно тщательно изучить формы сигналов и измерить показатели качества электроэнергии, такие как коэффициент гармонических искажений (THD), гарантируя, что счетчик фиксирует необходимые данные.

5. Испытательный стенд с автоматизацией

Автоматизация повышает точность, повторяемость и сокращает количество ошибок при выполнении, поэтому калибровочный испытательный стенд централизует все счетчики для стандартизированных испытательных сред, что оптимизирует процессы.

6. Инструменты экологического мониторинга

Приборы для измерения температуры и влажности необходимы для оценки соответствия экологических критериев, относящихся к тестируемому счетчику, условиям эксплуатации.

Доверие ко всему рабочему процессу калибровки зависит от используемого оборудования и инструментов, поэтому все они должны соответствовать установленным стандартам проверки для установленных отраслевых эталонов.

Распространенные ошибки калибровки и как их избежать

1. Неправильная установка нуля приборов

Установка нуля прибора — один из важнейших этапов процедуры калибровки. Она обеспечивает точность базового измерения прибора. Пренебрежение этим этапом или его неправильное выполнение может со временем накапливаться и вносить ошибки в конечные измерения. В каждом сценарии подтверждение настройки нулевой точки необходимо перед началом калибровки, когда оборудование помещено в стабильные условия окружающей среды.

2. Игнорирование факторов окружающей среды

Во время калибровки температура, давление и влажность могут действовать как переменные окружающей среды, которые изменят точность приборов. Например, чрезвычайно высокие температуры могут повредить чувствительные компоненты, что приведет к неточным показаниям. Чтобы предотвратить это, можно использовать системы наблюдения для мониторинга этих параметров и поддержания их в рекомендуемых диапазонах, указанных в спецификациях оборудования.

3. Использование несертифицированных стандартов

Эталонные стандарты играют важную роль в калибровке, поскольку они существенно влияют на точность результатов. Использование неназванных, устаревших или неправильно откалиброванных стандартов действительно вызывает подозрение в полученном значении, поскольку они могут вносить неопределенность и потенциально создавать ошибки в процессах более низкого уровня. Крайне важно всегда использовать сертифицированные материалы, выпущенные с международным признанием, а также регулярно проверять их на предмет повторной калибровки.

4. Ошибки, связанные с оператором

Плохо обученный или отвлеченный персонал повлияет на качество калибровки из-за ошибок в процедуре, интерпретации процесса или сборе данных, что приведет к ошибочным результатам. Такие человеческие ошибки можно свести к минимуму, предоставив комплексные программы обучения, документированные подробные пошаговые инструкции и применение автоматизированных систем, где это возможно.

Устранение вышеуказанных неточностей повышает точность измерений, обеспечивает получение результатов, соответствующих требованиям внешних регулирующих органов, защищает данные в системах, которые считаются конфиденциальными, и защищает ключевые операции организации.

Каковы преимущества точной калибровки счетчика?

Для эффективности работы, соответствия нормативным требованиям и эффективности точные измерения требуют точной калибровки счетчика. Точное измерение минимизирует трату ресурсов, финансов и произведенной продукции. Помимо повышения доверия и улучшения имиджа организации, правильная калибровка обеспечивает безопасную эксплуатацию оборудования, снижая вероятность аварий или отказов оборудования. Для всех заинтересованных сторон правильная калибровка гарантирует прозрачность, а документированные результаты повышают доверие.

Повышение надежности измерений электроэнергии

Измерения электроэнергии лучше всего улучшаются с помощью высококачественных измерительных приборов, которые обладают высокой точностью, стабильностью и правильностью. Измерения точности с ухудшенной точностью и стабильностью должны быть тонкими, поскольку они увеличивают изменчивость сбора данных и измерений. Кроме того, регулярно проводимые калибровки обновляют и поддерживают надежность измерений в пределах определенного диапазона допусков, откачивая ошибки, вызванные дрейфом прибора с течением времени.

Сбор данных в реальном времени и расширенный анализ данных могут использовать цифровые мультиметры и другие компьютерные анализаторы качества электроэнергии. Эти устройства позволяют проводить более точные измерения при выполнении задач, требующих мониторинга гармонических значений, вычисления фазовых углов по отношению к первичному току и напряжению, непрерывного мониторинга значений напряжения, тока и частоты.

Более того, поддержание идеальной среды для тестирования не менее важно. Внешние условия, такие как изменения температуры, электромагнитные помехи или даже чрезмерная влажность, могут существенно повлиять на точность измерений. Применение методов защиты и контролируемой среды устраняет эти проблемы, так что достигаются последовательные и повторяемые измерения.

Опасения по поводу точности измерений также могут быть вызваны ненадлежащей подготовкой персонала. Важность соблюдения таких правил, как стандарты ISO или IEC, нельзя переоценить. Обучение персонала отраслевым стандартам способствует повышению производительности без ошибок благодаря рекомендациям IEC 61000 или ISO/IEC 17025. Анализ данных, проверка и даже обнаружение ошибок теперь могут быть автоматизированы с помощью программных платформ. Такие передовые системы могут выполнять свои функции, а также способствовать принятию правильных решений, которые включают в себя четко определенные выводы и надежные результаты.

Экономия средств за счет эффективной калибровки счетчиков электроэнергии

Калибровка счетчиков энергии, при оптимизации, снижает эксплуатационные расходы, связанные с неточностями в измерении энергии и выставлении счетов. Калиброванные счетчики поддерживают правильный учет измеренного потребления энергии, помогая организациям избегать финансовых потерь, связанных с переоценкой или недооценкой потребления энергии. Автоматизация в системах тестирования и сложных цифровых коммунальных услугах помогает сократить удаленное ручное управление и операционные простои, совершенствуя всю последовательность калибровки для поставщиков коммунальных услуг.

Более того, интеллектуальные счетчики со встроенной диагностикой позволяют более интеллектуально отслеживать диагностику счетчика в реальном времени, уменьшая необходимость регулярно контролировать и настраивать счетчик. Такие инновации могут снизить расходы, связанные с обслуживанием, одновременно повышая надежность и долговечность. Соблюдение этих практик наряду с международными стандартами калибровки способствует долгосрочной эффективности, которую коммунальные компании могут количественно оценить как сокращение расходов, в то время как клиенты получают надежные услуги и доверие.

Какое оборудование используется при калибровке счетчиков?

Как и все приборы, счетчики должны быть проверены по стандартам и откалиброваны с использованием специализированных приборов. Некоторые из критических приборов:

1. Стандарты калибровки – для сверки с высокоточными эталонными счетчиками или другими эталонами, используемыми в качестве стандартов с известными значениями, и для установления базовой характеристики для корректировки калибруемого счетчика.
2. Испытательные стенды – Автоматизированные устройства/стендовые системы, которые выполняют определенные операции при заранее определенном наборе рабочих условий, таких как напряжение, ток или расход, и таким образом проверяют точность счетчика.
3. Источники напряжения и тока – Приборы, которые обеспечивают сбалансированные и стабильные контролируемые электрические выходы, используемые в качестве входных данных при калибровке электросчетчиков.
4. Системы калибровки расхода (для счетчиков воды или газа): это устройства, которые гарантируют точное измерение расхода жидкости, проходящей через них в контролируемой среде.
5. Программные инструменты: это специализированные приложения, предназначенные для помощи в сборе, анализе и документировании данных на всех этапах калибровки.

Эти технологии позволяют поддерживать соответствие отраслевым нормам, гарантируя при этом работу калиброванных счетчиков в пределах заранее определенных допустимых пределов погрешности.

Типы калибровочных устройств для счетчиков электроэнергии

Тип калибровочного устройства	Ключевые моменты	Параметры
Эталонные измерительные приборы	Высокоточные счетчики для сравнения	Класс точности, напряжение, диапазон тока
Портативное испытательное оборудование	Мобильные решения для калибровки на месте	Вес, источник питания, тип интерфейса
Наборы для испытаний фантомной нагрузки	Имитирует определенные условия нагрузки	Точность нагрузки, возможность регулировки фазы
Автоматизированные испытательные стенды	Высокая эффективность для пакетной калибровки	Количество каналов, скорость тестирования, автоматизация
Многофункциональные калибраторы	Универсальные устройства для различных типов счетчиков	Диапазон частот, варианты ввода/вывода
Источники напряжения и тока	Обеспечивает стабильное напряжение/ток для тестирования	Уровни точности, диапазон выходных данных
Цифровые мультиметры	Инструменты высокого разрешения для детальных измерений	Количество дисплеев, частота дискретизации
Генераторы импульсов	Создает точные импульсы для проверки счетчиков электроэнергии	Частота импульсов, диапазон напряжения
Устройства моделирования температуры	Тестирует поведение счетчика при изменениях температуры	Температурный диапазон, стабильность
Симуляторы протоколов связи	Тестирует интерфейсы связи (например, MODBUS)	Совместимость протоколов, скорость передачи данных

Выбор правильного калибратора счетчиков для ваших нужд

Для достижения наилучшей производительности необходимо знать уникальные требования к калибратору счетчика. Начните с определения типа счетчика электроэнергии, с которым вы будете работать, а затем его параметров калибровки, например: диапазон напряжения, диапазон тока и частота импульсов. Чтобы гарантировать сохранение точности класса счетчика электроэнергии, обязательно оцените точность калибратора, проверив его допустимые значения и стабильность измерений в различных условиях.

Двигаясь дальше, подтвердите дополнительные функции и среды, которые калибратор поддерживает для совместимости тестирования. Например, если тест требует термостабильности, убедитесь, что вы выбрали устройства, которые могут имитировать широкий диапазон температур с высокой стабильностью. То же самое касается современных счетчиков, которые зависят от протоколов связи, таких как MODBUS или DNP3, и требуют проверки с помощью симуляторов протоколов связи. Убедитесь, что устройство может работать с требуемыми скоростями передачи данных и интерфейсами к подсистеме связи счетчика электроэнергии без проблем.

Рассмотрите вопросы обслуживания, доступности технической поддержки и долгосрочной надежности. Доступная поддержка наряду с калибраторами с низкими требованиями к обслуживанию повышает доверие с течением времени. Точность в работе является прямым результатом инвестиций в устройства, адаптированные к конкретным метрологическим процедурам.

Техническое обслуживание калибровочного оборудования

Чтобы калибровочное оборудование работало точно и в определенных технических границах, важно регулярно его обслуживать. Регулярная очистка оборудования предотвращает попадание пыли и других частиц в устройства. Компоненты движения и датчики также следует регулярно проверять, так как невыполнение этого требования приводит к серьезным сбоям калибровки.

Без тщательного осмотра конкретного устройства точная калибровка не может быть выполнена. Производитель несет ответственность за регулярное обновление вместе с другим точным обслуживанием. Такие обновления включают в себя проверку вспомогательной батареи и сброс прошивки выравнивания. Хирурги считают, что температура и уровень влажности устройства в равной степени важны, поэтому они также строго сосредотачиваются на внешних факторах измерения. Правильное хранение ограничивает риск деградации, одновременно увеличивая срок службы за счет хранения в чистых зонах.

Стандартные измерительные приборы, оснащенные в течение определенного периода времени, испытывают дрейф из-за усталости материала и электронного отклонения, требующего их калибровки по проверенному устройству. Регулярное сглаживание использования известных метрик в сочетании с правилами ISO 17025 обеспечивает похвалу за соответствие и международные эталоны. Международные стандарты калибровки и тестирования гарантируют непревзойденное качество прослеживаемых эталонных материалов наряду с подробными журналами с выполненными механическими работами, гарантируя точную калибровочную рамку в будущем.

Выполнение этих шагов позволит пользователям повысить эффективность и надежность своих калибровочных инструментов, продлив срок их использования и обеспечив при этом постоянную точность при выполнении важных задач.

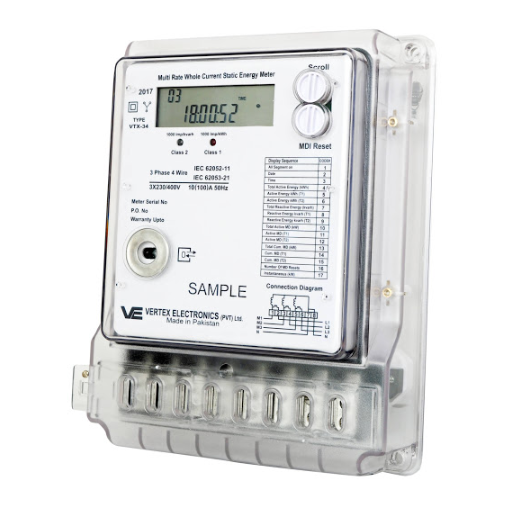

Как исправить ошибки в показаниях счетчиков электроэнергии?

1. Проверка установки: Убедитесь, что счетчик электроэнергии установлен в правильном месте. Определите любые ослабленные кабели, проблемы с проводкой или проблемы с размещением трансформатора тока (CT). Неправильная установка может привести к неточным показаниям.

2. Убедитесь в калибровке: убедитесь, что счетчик энергии измеряет энергию точно и не измеряет ее слишком высоко или слишком низко в соответствии с требованиями предустановленных значений организации. Для обеспечения точности следует использовать одобренные методы и устройства.

3. Оцените настройки счетчика: проверьте другие предопределенные параметры, чтобы убедиться, что они соответствуют требованиям системы, например, определенные значения напряжения и тока. Ошибки могут возникать из-за неправильной конфигурации.

4. Мониторинг внешних факторов: Измеряйте внешние факторы, которые могут активировать экстремальные значения в пределах нормативного диапазона, такие как экстремально низкие или высокие температуры, влажность и электромагнитные поля. Счетчик должен быть защищен от этих факторов, чтобы сохранить надежность.

5. Изучите информацию на предмет изменчивости: Большие различия могут указывать на неисправность или ошибку. Следует использовать точный эталонный счетчик вместе с историческими данными об использовании для сравнения с показаниями счетчика энергии.

6. Обратитесь к пользователям оборудования за дополнительной информацией. Если проблемы все еще существуют, следуйте инструкциям по устранению неполадок, приведенным в руководстве пользователя, или обратитесь в службу поддержки клиентов производителя.

Систематическое устранение всех возможных источников ошибок гарантирует получение точных и надежных показаний энергопотребления, что значительно повышает эффективность работы.

Выявление распространенных источников ошибок измерения

Расхождения в показаниях счетчиков электроэнергии могут возникать из-за технических и экологических проблем. Некоторые из наиболее распространенных источников ошибок включают следующее.

1. На счетчики могут влиять внешние условия, такие как суровая погода и влажность, или электромагнитные поля, такие как радио- и микроволновые сигналы. Например, счетчики электроэнергии могут работать некорректно в предполагаемой среде. Счетчики электроэнергии могут не давать последовательных результатов, если они находятся в электромагнитных полях, создаваемых цепями или другими устройствами.
2. Трансформаторы тока могут быть введены в область насыщения, когда они перегружены, испытывают резкие изменения нагрузки или когда они резко недогружены. Эти проблемы могут возникнуть, когда нагрузка подключена на борту флота и когда они работают в открытом море. В результате трансформаторы тока могут не обеспечивать точное отношение тока к сигналу.
3. Плохие условия в сети, перегруженные цепи или плохие соединения могут привести к нерегулярной подаче энергии, что в свою очередь приводит к неточным показаниям. Поэтому поддержание уровней напряжения имеет первостепенное значение в высокоточных энергетических системах.
4. Несоответствие руководству по установке производителя часто приводит к неправильным измерениям. Это может произойти из-за неправильной проводки, неправильной полярности или неправильного расположения устройства по отношению к таким компонентам, как ТТ. Кроме того, неправильно выровненные устройства значительно влияют на точность измерений.
5. Гармонические искажения: использование нелинейных нагрузок, таких как VFD, инверторы и другие электронные устройства, вносит гармоники в систему. Эти искажения способны повлиять на функциональность измерения энергии счетчика, особенно в средах с высоким THD.

Для устранения этих распространенных пробелов в точности измерений следует проводить регулярное профилактическое обслуживание, установку для установления стандартов и плановое тестирование счетчиков. Менеджеры могут уменьшить неточности измерений и улучшить соответствие эксплуатации нормативным требованиям, обращаясь к этим параметрам.

Методы компенсации погрешностей калибровки

Каждый измерительный прибор нуждается в точной калибровке для надежности, и для устранения потенциальных ошибок используются несколько методов компенсации. Одним из таких методов является температурная компенсация, которая смягчает влияние окружающей среды, которое может вызывать отклонения измерений. Теперь приборы могут эффективно работать даже в сложных тепловых условиях благодаря применению сложных температурных датчиков, алгоритмов температурной коррекции и дополнительных защитных мер.

Более того, методы линеаризации применяются к нелинейным устройствам и датчикам для коррекции поведения отклика. Полиномиальная подгонка и таблицы поиска являются одним из наиболее распространенных подходов к достижению выравнивания между необработанными выходными сигналами датчика и опорными значениями путем выполнения точных корректировок. Другой важный метод — это автоматизированная системная коррекция в реальном времени с помощью цифрового инструмента для внешних факторов, таких как ЭМП (электромагнитные помехи) с помощью программных алгоритмов.

Наряду с основными упомянутыми методами, частая повторная калибровка с использованием идентифицируемых стандартов минимизирует ошибки. Благодаря прослеживаемости отрасли гарантируют, что этапы калибровки выполняются в соответствии с установленными эталонами, определенными руководящими принципами, включая ISO/IEC 17025, тем самым повышая точность и согласованность измерений. Расширенные диагностические инструменты наряду с машинным обучением применяются все чаще, предсказывая и упреждающе смягчая ошибки, что повышает долгосрочную надежность этих калиброванных систем.

Настройка параметров калибровки для точности

Лучшие практики оптимизации точности предлагают скудное внимание к предварительным системным требованиям и используют многофакторные влияния в едином подходе. Один из вариантов — это такие факторы, как физические условия температуры, атмосферы, влажности и электромагнитного воздействия, которые все могут потенциально повлиять на точность работы измерительного оборудования как приборов. Предприятия должны поддерживать строгий контроль окружающей среды, чтобы ограничить влияние этих переменных.

Одной из таких якорных рамок являются эталонные стандарты, которые выполняют функцию эталонов для калибровки. Эти стандарты должны быть точнее, чем калибруемые приборы, а также должны прослеживаться до метрологических институтов на национальном или международном уровне. Любые потери точности эталонного стандарта ухудшат точность всей калиброванной системы.

Кроме того, корректировки должны также учитывать эффекты дрейфа прибора, которые возникают из-за старения, износа, теплового расширения или других физических изменений с течением времени. Более того, улучшенные интеллектуальные методы обработки данных, такие как предиктивная аналитика и адаптивные алгоритмы, используются для мониторинга изменений точности прибора и внесения своевременных изменений в настройки калибровки. При использовании в этих системах эти подходы позволят организациям постоянно поддерживать соответствие строгим отраслевым требованиям и гарантировать, что их системы всегда работают в пределах указанных допусков.

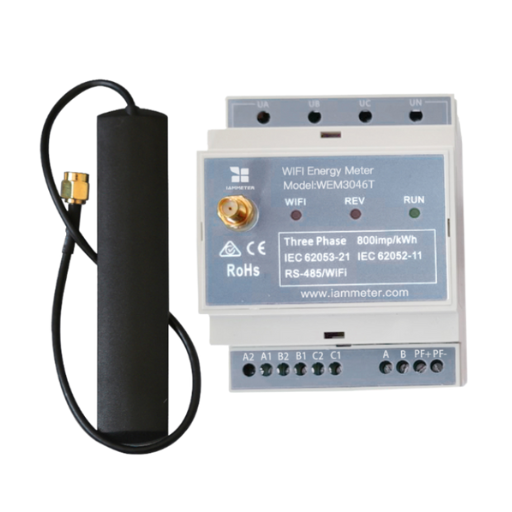

Где найти ресурсы по калибровке счетчиков электроэнергии?

Существует несколько перечисленных основных источников, из которых можно получить информацию о калибровке счетчиков электроэнергии.

1. Поддержка производителя – Большинство производителей счетчиков электроэнергии предлагают подробные руководства по калибровке и соответствующее программное обеспечение, а также предлагают помощь через службу поддержки. Работая с этими службами, можно получить индивидуальную информацию о конкретных устройствах.
2. Аккредитованные калибровочные лаборатории – Известно, что такие предприятия, особенно получившие разрешение от таких органов, как ISO/IEC 17025, предоставляют услуги профессиональной калибровки счетчиков электроэнергии для обеспечения точности и соответствия требованиям.
3. Организации по отраслевым стандартам – К ним относятся такие категории, как IEEE или ANSI, которые предоставляют стандарты, технические публикации и другие документы, связанные с калибровкой счетчиков электроэнергии.
4. Государственные и регулирующие органы – Эти агентства известны тем, что публикуют неофициальные правовые документы, а также ведут базы данных сертифицированных поставщиков услуг калибровки.
5. Программы обучения и сертификации – Профессиональные образовательные учреждения предлагают курсы, которые сопровождаются сертифицированными документами в качестве дополнительной услуги, а также предоставляют доступ к ресурсам калибровки.

Соблюдение указанных источников гарантирует точность и соответствие калибровки промышленным стандартам.

Доступ к PDF-файлам и руководствам по процедурам калибровки

Оценка и получение документов по процедуре калибровки и точности измерительных приборов жизненно важны для достижения оптимальной производительности. Эти документы содержат основные методологии, согласованные с надлежащими процессами калибровки, контрольными списками и даже схемами. Многие компании имеют обновленные руководства, доступные для бесплатной загрузки на своих сайтах. Кроме того, многие технические форумы и отраслевые базы знаний размещают коллекции документов по калибровке. Проверка этих документов по признанным отраслевым стандартам гарантирует, что калибровки точны в соответствии с последними достижениями и правилами. Эта практика гарантирует, что процессы надежны, соответствуют требованиям и технически обоснованы.

Профессиональные услуги калибровки: когда следует обращаться за помощью

В некоторых случаях регулярные калибровки можно проводить на месте, используя установленные стандартные операционные процедуры и шаблоны. В таких сценариях профессионально откалиброванное оборудование является наиболее выгодным и рациональным курсом действий. Например, медицинское диагностическое, аэрокосмическое или сложное производственное оборудование содержит чувствительные приборы, которым требуются профессионально откалиброванные услуги автоматизации для достижения точности в пределах жестких допусков. Оборудование, которое показывает неустойчивое поведение, несмотря на попытки стандартных калибровок, требует диагностических приборов высокого уровня и экспертных знаний, предоставляемых исключительно специалистами по специализированным услугам.

Другой сценарий — это критически важная проверка производительности во время аудитов или сертификационных процессов со стороны соответствующих надзорных органов, таких как ISO или клинически регулируемых органов. Только обученные специалисты могут гарантировать, что документы о соответствии являются полными, перепроверенными и защищенными от несоответствий, которые в противном случае привели бы к дорогостоящим остановкам работы или юридическим штрафам.

Кроме того, столкновение со сложными многопараметрическими системами с одновременными взаимозависимыми корректировками требует образования и фирменных инструментов для восстановления общесистемной точности, необходимой от профессиональных услуг. Благодаря современным инструментам и методикам, полученным из последних технологических достижений, агентства могут гарантировать контроль качества, далеко выходящий за рамки того, что было бы достижимо внутри компании. Эти примеры подчеркивают операционную точность в центральных системах и показывают, как вовлечение экспертов без ограничений обеспечивает непревзойденную точность.

Справочные источники

1. Система дистанционного автоматического считывания показаний счетчиков: В этом исследовании было разработано дистанционное беспроводное автоматическое устройство считывания показаний счетчика с использованием микроконтроллеров STM32 и беспроводных модулей 3G. Система поддерживает сбор данных в реальном времени, обработку изображений и калибровку измерений напряжения и тока. Процесс калибровки использовал метод наименьших квадратов для повышения точности.

2. Интеллектуальное обнаружение аномалий в шлюзовых устройствах учета электроэнергии: В этом исследовании была представлена ​​гибридная модель глубокого обучения (SAE-LSTM) для обнаружения аномалий в приборах учета электроэнергии. Модель эффективно идентифицирует аномальные события, анализируя данные трехфазного напряжения, повышая точность обнаружения аномалий при различных соотношениях сигнал/шум.

3. Простой метод калибровки погрешностей отношения и фазы в электронных счетчиках электроэнергии: В этой статье предложен метод цифровой калибровки для устранения ошибок отношения и фазы в электронных счетчиках энергии. Метод использует квадратичную интерполяцию Лагранжа для коррекции фазовой ошибки и коэффициенты коррекции для ошибок отношения, достигая высокой точности без дополнительных затрат на оборудование.

Часто задаваемые вопросы (FAQ):

В: Насколько важна калибровка трехфазного счетчика электроэнергии?

A: Калибровка трехфазного счетчика электроэнергии имеет решающее значение для обеспечения точности и надежности измерений. Правильная калибровка помогает выявить любые расхождения в показаниях счетчика, позволяя вносить поправки, повышающие точность расчетов потребления энергии.

В: Каковы основные этапы процедуры калибровки счетчика электроэнергии?

A: Основные шаги в процедуре калибровки включают настройку счетчика, приложение известной нагрузки, измерение выходных данных и сравнение их с ожидаемыми значениями. Корректировки также могут быть выполнены с использованием методов автоматической калибровки для обеспечения точности.

В: Как вручную рассчитать поправку калибровки для моего электронного счетчика электроэнергии?

A: Чтобы вручную вычислить поправку калибровки, вам необходимо измерить фактическое потребление энергии и сравнить его с показаниями счетчика. Используйте уравнение: Поправка = (Измеренное показание – Фактическое потребление) / Фактическое потребление * 100%, чтобы найти процентную погрешность.

В: Какую роль играет импульсный выход в калибровке трехфазного счетчика электроэнергии?

A: Импульсный выход указывает количество энергии, потребленной за указанное время. Во время калибровки импульсный выход может использоваться для проверки точности счетчика путем сравнения количества сгенерированных импульсов с фактическим потреблением энергии, рассчитанным в кВт·ч.

В: Какие типы приборов обычно используются для калибровки счетчиков электроэнергии?

A: Обычные приборы для калибровки счетчиков электроэнергии включают прецизионные анализаторы мощности, эталонные стандарты, шунты и резисторы. Эти инструменты помогают обеспечить точность измерений и гарантировать, что процесс калибровки соответствует инженерным стандартам.

В: Можно ли автоматически выполнять калибровку счетчика электроэнергии?

О: Да, многие современные электронные счетчики электроэнергии оснащены функциями автоматической калибровки, позволяющими счетчику настраиваться на основе заранее определенных стандартов и условий, тем самым повышая точность показаний.

В: Какие факторы влияют на точность трехфазного счетчика электроэнергии при калибровке?

A: Факторы, влияющие на точность, включают качество калибровочного оборудования, условия окружающей среды, изменения нагрузки и собственные характеристики счетчика, такие как его катушки и резисторы. Обеспечение стабильных условий во время калибровки имеет решающее значение для получения надежных результатов.

В: Как рассчитать кВтч, используя данные калибровки, полученные от счетчика электроэнергии?

A: Чтобы рассчитать кВт·ч с использованием данных калибровки, умножьте количество подсчитанных импульсов на вес импульса счетчика (кВт·ч на импульс), который можно определить в процессе калибровки. Это даст вам общую потребляемую энергию в киловатт-часах.

В: Какое значение имеет использование ПК или беспроводной настройки при калибровке счетчика электроэнергии?

A: Использование ПК или беспроводной настройки позволяет проводить более сложный анализ данных и облегчает отслеживание результатов калибровки. Это улучшает процесс калибровки, позволяя осуществлять удаленный мониторинг и корректировки, гарантируя оптимальную работу счетчика энергии.
