Высоковольтный кабель большого размера является основой современной электротехнической инфраструктуры, обеспечивая максимально эффективное электроснабжение предприятий, предприятий и жилых домов. Однако его активация, тем не менее, подвержена сбоям. Испытания высоковольтных кабелей служат защитой от этих сбоев. Поскольку испытания высоковольтных кабелей выявляют потенциальные проблемы до их развития, они обеспечивают эксплуатационную безопасность, минимизируют затраты на простои и защищают всю систему. В данной статье подробно рассматриваются высоковольтные кабельные системы, тщательное тестирование и долгосрочные преимущества, связанные с прогнозированием целей в рамках концепции технического обслуживания. Независимо от того, сталкиваетесь ли вы с проблемами в электротехнических системах – инженером, руководителем объекта или специалистом – эта книга предоставит вам инструменты для защиты и оптимизации высоковольтной инфраструктуры.

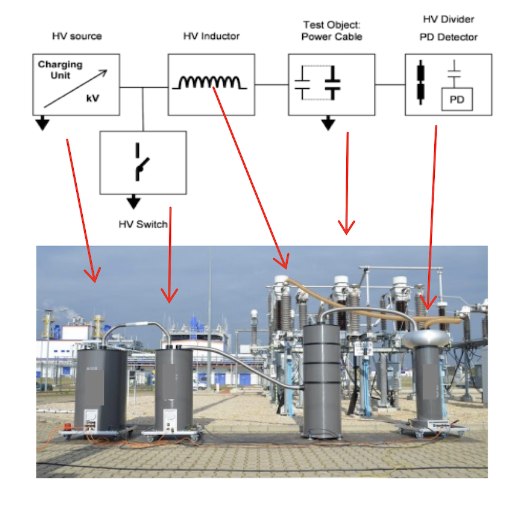

Введение в испытания высоковольтных кабелей
Что такое испытание высоковольтных кабелей?
Испытание высоковольтного кабеля – важнейший процесс, определяющий состояние, эксплуатационные характеристики и условия безопасности высоковольтного электрического кабеля. Оно позволяет проводить испытания, позволяющие обнаружить наличие неисправностей или слабых мест изоляции, а также ухудшение состояния кабеля в кабельной системе. Испытание должно гарантировать эффективность и надежность передачи электроэнергии, что также критически важно для промышленных предприятий, коммерческих предприятий и крупных распределительных сетей.
В ходе современных испытаний высоковольтных кабелей применяются такие методы, как частичный разряд Используются анализ, тестирование на очень низких частотах и диэлектрическая спектроскопия. Эти инструменты позволяют выявлять на ранних стадиях ситуации, которые могли привести к крупномасштабному отказу с последующими затратами. Например, частичный разряд Тесты выявляют мельчайшие электрические разряды, указывающие на наличие пустот, трещин, старения и т. д. в изоляции кабеля. С другой стороны, тестирование методом СНЧ генерирует переменный сигнал на очень низких частотах и, следовательно, позволяет диагностировать прочность изоляции без чрезмерного напряжения.
Данные, полученные в ходе полевых испытаний, показывают, что количество непредвиденных отказов можно сократить примерно на 45% благодаря профилактическому тестированию высоковольтных кабелей. Это продлевает срок службы кабельных систем и значительно снижает расходы на техническое обслуживание. Благодаря регулярным графикам испытаний и передовым методам диагностики организация может гарантировать защиту своей высоковольтной инфраструктуры, соблюдение правил безопасности и бесперебойное электроснабжение.
Важность высоковольтных кабельных систем
Высоковольтные кабельные системы играют ключевую роль в обеспечении надежной передачи и распределения электроэнергии на большие расстояния от источников генерации до потребителей. Кабельные системы рассчитаны на высокие электрические нагрузки, воздействие окружающей среды и длительную эксплуатацию. Поэтому их надежность критически важна для промышленных, коммерческих и бытовых потребителей энергии. Неисправность может привести к отключению электроэнергии, простою оборудования и значительным финансовым потерям, поэтому необходимо обеспечить надлежащий монтаж, обслуживание и мониторинг.
С точки зрения высоковольтного кабеля, оценка его характеристик претерпела значительные изменения благодаря последним достижениям в области диагностических методов, а именно: испытание на частичный разряд и передовые тепловизионные технологии. Исследования показывают, что раннее обнаружение потенциальных угроз, таких как повреждение изоляции или чрезмерное тепловыделение, может помочь снизить эксплуатационный риск на 50%. Кроме того, данные, предоставленные несколькими коммунальными компаниями, показывают, что применение стратегий мониторинга состояния может в среднем продлить срок службы кабельных систем на 30%. Эти обязательные стратегии направлены на достижение основных целей электрических сетей: безопасности и надежности. Кроме того, они снижают затраты на техническое обслуживание, поскольку отказы предотвращаются, а не устраняются после дорогостоящего выхода из строя.
Более того, интеграция высоковольтных кабельных систем с ветро- и солнечными электростанциями, по всей видимости, укрепляет их позиции в центре глобального энергетического перехода. Осевые и прочные высоковольтные кабельные системы обеспечивают экологически чистую передачу энергии с удаленных электростанций в города с минимальными потерями. В условиях меняющегося энергетического ландшафта надежность и универсальность высоковольтных кабельных систем имеют решающее значение для удовлетворения постоянно растущего спроса на электроэнергию и поддержания стабильности сети.
Обзор электрических неисправностей, связанных с кабелями
Высоковольтные кабели критически важны для эффективной передачи электроэнергии и могут подвергаться сбоям в работе по различным причинам. К основным факторам относятся ухудшение изоляции, термическое напряжение и проникновение влаги. Изоляционные материалы обычно со временем изнашиваются под воздействием повторяющихся электрических напряжений, что приводит к частичным разрядам и, в конечном итоге, к полному выходу из строя. Термическое напряжение возникает, главным образом, при повышении температуры кабеля из-за высокой токовой нагрузки или недостаточного охлаждения, что приводит к циклам расширения и сжатия, разрушающим компоненты кабеля. Наконец, проникновение влаги, в первую очередь затрагивающее подземные или подводные кабели, представляет собой ещё одну серьёзную угрозу, поскольку оно ухудшает качество изоляции и вызывает коррозию проводников.
Повреждения кабелей могут быть вызваны дефектами, возникшими во время производства или монтажа. Например, неправильные методы соединения или заделки могут создавать слабые места, более подверженные электрическому напряжению. Аналогично, механические повреждения при обращении или эксплуатации могут обнажить внутренние компоненты, повышая их подверженность неисправностям. Раннее выявление таких проблем с помощью современных диагностических инструментов, таких как измерение частичных разрядов и импеданса, позволяет проводить техническое обслуживание раньше, что, в свою очередь, снижает затраты, связанные с простоями.
Риски можно снизить, выбирая высококачественные изоляционные материалы, проходящие строгие испытания на этапах производства и монтажа. Кроме того, новейшие разработки в области производства кабелей, такие как изоляция из сшитого полиэтилена (XLPE) и усовершенствованные методы гидроизоляции, способствуют повышению надежности и долговечности высоковольтных кабелей. Проактивный подход к этим распространённым видам отказов может помочь обеспечить стабильную работу и минимизировать перебои в передаче электроэнергии в энергетическом секторе.
Типы испытаний высоковольтных кабелей
Испытание на частичный разряд: эксплуатационный компонент
При оценке состояния и надежности высоковольтных (ВН) кабелей, испытание на частичный разряд В данной методологии решающую роль играет именно этот метод. Он позволяет исследовать мельчайшие электрические разряды, возникающие из-за дефектов, пустот или других слабых мест в изоляции кабеля. Частичные разряды представляют собой серьезную угрозу для изоляции, если им позволить развиться в достаточной степени, чтобы вызвать серьезные повреждения.
В настоящее время для контроля частичных разрядов используется ряд технологий, включая УВЧ-датчики и приборы акустической эмиссии, позволяющие с высокой точностью определить точное место возникновения разряда. Измерение интенсивности частичных разрядов и обнаружение источника позволяет операторам минимизировать последствия, ремонтируя или заменяя компоненты, тем самым предотвращая незапланированные отключения. Статистика показывает, что раннее реагирование тест на частичный разряд можно продлить срок службы кабеля, выявляя неисправности на ранней стадии, тем самым снижая затраты на техническое обслуживание.
С ростом внедрения инфраструктур интеллектуальных сетей системы мониторинга частичных разрядов (ЧР) интегрируются с системами сбора данных в режиме реального времени для обеспечения непрерывного мониторинга и более быстрого реагирования на изменение состояния изоляции. Благодаря таким технологиям тестирования сектор передачи и распределения электроэнергии может поддерживать эффективную и надежную работу, одновременно устраняя возникающие угрозы надежности сети.
Испытание на прочность высоковольтных кабелей
Испытание на прочность – это важнейшая диагностическая процедура, которую проходят высоковольтные кабели для проверки способности их изоляции выдерживать экстремальные электрические нагрузки. В ходе этого испытания на кабель подается напряжение, превышающее стандартные рабочие напряжения, в течение определенного времени, и проверяется его способность выдерживать условия, с которыми он может столкнуться в процессе эксплуатации. Выявляя слабые места или дефекты изоляции на ранней стадии, испытание на прочность предотвращает риск выхода из строя в процессе эксплуатации, тем самым повышая общую надежность системы.
Современные методы испытаний на прочность всё чаще дополняют передовые методы диагностики, такие как анализ частичных разрядов и мониторинг в режиме реального времени, обеспечивая более полную картину. Например, кабели, проходящие испытания на прочность, могут также подвергаться испытаниям на частичные разряды, которые выявляют локальное ухудшение состояния изоляции. Данные, полученные в ходе этих испытаний, предоставляют информацию о тенденциях отказов и планах технического обслуживания, тем самым снижая частоту простоев и эксплуатационные риски.
Статистика применения в отрасли показывает, что сочетание испытаний на прочность с предиктивной диагностикой обеспечивает более продолжительную работоспособность кабелей, что приводит к снижению затрат на ремонт и соблюдению международных стандартов, таких как IEC 60502 и IEEE 400. Более того, благодаря последним достижениям в области портативного испытательного оборудования, можно проводить испытания и проверку кабельных систем на месте, практически не нарушая существующую инфраструктуру. Таким образом, испытания на прочность стали обязательным условием в современных требованиях к обслуживанию высоковольтных кабелей.
Испытание и применение кабелей СНЧ
Испытание кабелей на сверхнизкой частоте (СНЧ) стало наиболее надёжной технологией оценки целостности и эксплуатационных характеристик высоковольтных кабелей. При испытании на сверхнизкой частоте (СНЧ) через испытываемый кабель пропускают колебательный ток низкой частоты, обычно в диапазоне от 0.01 до 0.1 Гц. Это позволяет эффективно выявлять потенциальные уязвимости кабеля, например, из-за ухудшения изоляции, частичных разрядов или любых других факторов, снижающих надёжность кабеля. Такое испытание полезно в сетях среднего и высокого напряжения, где критически важно поддерживать работоспособность и предотвращать непредвиденные отказы.
Наиболее значимое применение испытания СНЧ – это новые работы и существующие кабельные системы. При прокладке новых кабелей испытания СНЧ становятся неотъемлемой частью пусконаладочных испытаний, используемых для выявления любых производственных дефектов или ненадлежащей монтажной практики до ввода проводов в эксплуатацию. В старой инфраструктуре применяется периодическая диагностика СНЧ, которая позволяет коммунальным компаниям выявлять проблемы до того, как они перерастут в отключения или дорогостоящий аварийный ремонт. Кроме того, современные методы диагностики, дополняющие испытания СНЧ, позволяют собирать различные важные данные, необходимые для оценки состояния кабеля, такие как коэффициент рассеяния и показатели диэлектрической прочности.
Кроме того, поскольку метод соответствует стандартам IEEE 400.2 и IEC 60060, процедура испытаний применяется единообразно во всем мире с максимальным соблюдением требований к процедуре испытаний. Стандартизация обеспечивает соответствие организаций, использующих систему, бенчмаркингу и нормативным требованиям. Испытательные приборы СНЧ нового поколения, совместимые с портативными устройствами и программным обеспечением для автоматизированной отчётности, упростили интеграцию режимов испытаний в ежедневные циклы технического обслуживания без ущерба для точности и эффективности испытаний.
В заключение следует отметить, что испытания кабелей СНЧ имеют решающее значение в современном управлении сетями, поскольку они обеспечивают идеальное сочетание точности, гибкости и стандартизации, необходимых для запуска системы и поддержания безопасности во время эксплуатации.

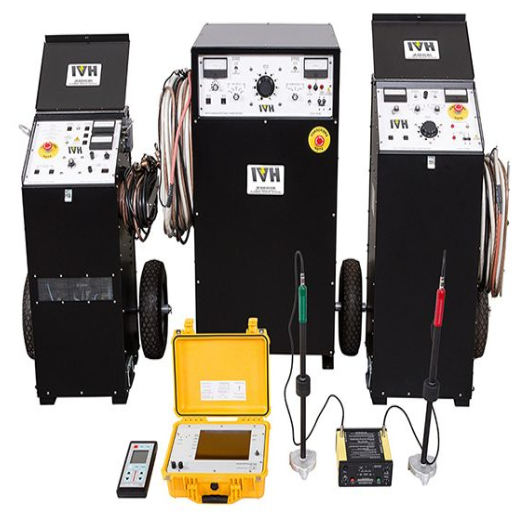

Испытательное оборудование и методики
Необходимое испытательное оборудование для тестирования кабелей
Без качественного оборудования испытания кабелей не будут ни точными, ни эффективными, поскольку не позволят обнаружить неисправности, ухудшение изоляции и снизить надежность всей системы. Основное оборудование, используемое для испытаний кабелей, включает:
Тестеры сверхнизкой частоты (СНЧ): Эти тестеры незаменимы для испытаний изоляции кабелей среднего и высокого напряжения. Работа на пониженных частотах позволяет выявить слабые места кабеля в условиях реальной электрической нагрузки, минимизируя его повреждение.
Системы измерения тангенса дельта: Это оборудование измеряет состояние изоляции путем измерения диэлектрических потерь, предоставляя ценную информацию о старении и общем состоянии кабеля. Они являются важнейшим диагностическим инструментом для оптимизации графика технического обслуживания и предотвращения непредвиденных отказов.
Локаторы повреждений кабеля: Современные системы локации повреждений, такие как рефлектометры, работающие во временной области, должны определять, в каком кабеле произошел сбой и где он находится. Своевременное обслуживание сократит время простоя системы.
Системы обнаружения частичных разрядов: эти высококлассные системы обнаруживают и локализуют частичные разряды, которые могут указывать на приближающийся пробой изоляции. Собранная информация будет использоваться для заблаговременного решения проблем и снижения рисков для электросети.
Мегаомметры (измерители сопротивления изоляции): эти приборы измеряют сопротивление кабельной изоляции, чтобы убедиться в её постоянном соблюдении требуемых стандартов безопасности. Их можно считать основными инструментами для регулярной оценки целостности кабеля.
Высоковольтный тестер: Высоковольтный тестер проверяет электрическую прочность изоляции кабеля, прикладывая заданное высокое напряжение. Это гарантирует, что кабель не выйдет из строя под действием испытательного напряжения, что делает его идеальным для испытаний на соответствие требованиям.
Цифровые мультиметры и токовые клещи: эти универсальные приборы выполняют основные процедуры электрических испытаний и измеряют ток, напряжение, сопротивление и другие параметры, помогая техническим специалистам проводить диагностику во время процедур тестирования.
Испытание кабелей — ещё одна область применения новейших технологий, включая автоматическую диагностику, регистрацию данных в реальном времени и даже возможность удалённого мониторинга. Эти разработки повышают точность испытаний, оптимизируют операции и способствуют более быстрому принятию решений на основе имеющихся данных для поддержания высокопроизводительной электрической системы.
Полевые испытания против заводских приемочных испытаний
Полевые испытания и заводские приёмочные испытания (FAT) служат взаимодополняющим, но в то же время отдельным целям, обеспечивая надёжность и производительность электрических систем и компонентов. Полевые испытания проводятся на месте, проверяя оборудование в реальных условиях эксплуатации. Таким образом можно проверить проблемы монтажа, правильность соединений и соответствие заданным требованиям. Рекомендуется использовать портативные диагностические приборы и сложное программное обеспечение для мониторинга, которые всегда предоставляют техническим специалистам гибкость при проверке работоспособности системы в различных условиях или в реальных условиях. Некоторые стандартные испытания на месте или в полевых условиях включают в себя проверку сопротивления изоляции, проверку целостности цепи и испытания под нагрузкой.
В отличие от этого, приёмочные испытания проводятся в производственной среде в контролируемых условиях перед отгрузкой оборудования заказчику. Моделируя эксплуатационные ситуации, заводские приёмочные испытания (FAT) гарантируют соответствие продукции заданным техническим стандартам и её функционирование в соответствии с проектом. Этот этап испытаний снижает вероятность возникновения дефектов, поскольку любые несоответствия могут быть выявлены и устранены до внедрения, что минимизирует время простоя и затраты на техническое обслуживание. Некоторые сложные автоматизированные испытательные платформы принимаются в рамках FAT для получения подробных данных об электрических свойствах в соответствии с действующими стандартами, такими как IEC и IEEE.
Сочетание этих двух видов испытаний гарантирует оптимальную работу оборудования в течение всего срока службы. В то время как заводские приемочные испытания (FAT) проверяют первоначальное соответствие требованиям и качество, полевые испытания подтверждают надёжность работы после установки в условиях реальной динамики. В совокупности эти процессы повышают надёжность системы и обеспечивают более длительный срок службы, эффективно обеспечивая валидацию электрической системы на основе данных.
Тесты тангенса дельта при оценке кабеля
Тангенс дельта, также известный как коэффициент рассеяния или угол потерь, имеет важное значение при испытании фазной изоляции кабеля. По сути, он измеряет диэлектрические потери в изоляционных материалах, выявляя ранние признаки старения, деградации, проникновения влаги или любых потенциальных неисправностей. Проведение испытаний на тангенс дельта помогает обеспечить надежность и безопасность силовых кабелей, выявляя и устраняя проблемы до того, как они приведут к отказу.
К кабелю прикладывается переменное напряжение в контролируемых условиях. Испытание измеряет рассеиваемую в виде тепла и накопленную энергию. Чем ниже значение тангенса дельта, тем лучше состояние изоляции, тогда как высокие значения указывают на ухудшение состояния или загрязнение. Например, действующие стандарты предписывают регулярное тестирование тангенса дельта для кабелей среднего и высокого напряжения для обеспечения их эффективной передачи и предотвращения простоев.
Более того, передовые методы диагностики, такие как измерение тангенса дельта во времени, позволяют отображать поведение изоляции в зависимости от напряжения. Такой подход обеспечивает более глубокое понимание состояния изоляции, тем самым обеспечивая соответствие более строгим стандартам безопасности и эффективности. Управляющие активами могут интегрировать тестирование тангенса дельта в свои планы профилактического обслуживания, чтобы оптимизировать срок службы систем и избежать незапланированных затрат на ремонт.
Услуги полевых испытаний высоковольтных кабелей
Почему полевые испытания полезны для высоковольтных кабельных систем
Полевые испытания для повышения эффективности высоковольтной кабельной системы служат стратегией технического обслуживания, обеспечивая её надёжность и продлевая срок её службы. Проведение таких полевых испытаний позволило бы обнаружить повреждения изоляции или соединений кабеля на ранней стадии, что придавало бы неоправданное значение предотвращению отказа, а не внезапному, неожиданному отказу, который становится реальной угрозой. Современные полевые испытания в первую очередь включают диагностику состояния кабеля с помощью анализа частичных разрядов, тангенса дельта и сверхнизкочастотного тестирования, которые охватывают различные аспекты состояния кабеля.
Было установлено, что включение полевых испытаний в графики технического обслуживания может увеличить срок службы высоковольтных кабельных систем примерно на 20%, одновременно сокращая дорогостоящий ремонт и время простоя. Кроме того, полевые испытания обеспечивают соответствие отраслевым стандартам и повышают эффективность системы за счет выявления областей, требующих улучшения. Измерение частичных разрядов помогает выявлять локальные повреждения изоляции, что позволяет проводить ремонт до полного выхода кабеля из строя. Реализация подобных мер гарантирует оптимальную работу систем, сохраняя активы и давая уверенность управляющим активами и операторам.
Распространенные методы полевых испытаний
Испытание на частичные разряды: Испытание на частичные разряды — важный метод выявления дефектов изоляции в электроустановках. С помощью высокотехнологичных приборов оно отслеживает разряды, возникающие в пустотах или трещинах изоляции. Наблюдая за этими выбросами, операторы могут предотвращать поломки и контролировать износ оборудования. Исследования и документальное подтверждение показывают, что при проведении испытаний на частичные разряды с правильной частотой количество незапланированных отключений сокращается почти на 40%, что обеспечивает значительную экономию на эксплуатационных расходах.
Диэлектрические испытанияДиэлектрические испытания – это оценка способности изолятора выдерживать электрические напряжения. Любая такая система использует высокое напряжение в строго контролируемых условиях для выявления любых дефектов, загрязнений или ухудшения характеристик. Диэлектрические испытания обычно используются как для приёмочных испытаний нового оборудования, так и для профилактического обслуживания существующего оборудования в целях соблюдения правил безопасности и предотвращения будущих рисков.
Испытания на сверхнизкой частоте (СНЧ): Методы испытаний на сверхнизкой частоте (СНЧ) полезны для проверки кабелей, поскольку они предоставляют широкий спектр возможностей для обнаружения пробоев межфазной изоляции в системах среднего напряжения. СНЧ-тестер использует низкочастотные синусоидальные сигналы для выявления неисправностей, которые обычно не обнаруживаются в рабочих условиях. Последние разработки в области СНЧ-измерительной техники повысили точность испытаний, одновременно предотвращая перегрузку испытываемого оборудования.
Инфракрасная термография: с помощью инфракрасного изображения измеряется температура и выявляются отклонения от нормы для любых нагревающихся компонентов, ослабленных соединений или перегруженных цепей. Принцип работы основан на измерении, что гарантирует бесперебойную работу. Утверждается, что термография помогает снизить затраты на техническое обслуживание на 30% при использовании для периодических проверок благодаря раннему выявлению неисправностей.
Рефлектометрия во временной области (TDR): TDR необходим для локализации неисправностей в кабелях и используется для выявления конкретных проблем, таких как короткие замыкания, обрывы или несоответствия импеданса, которые могут возникнуть вдоль кабеля. Этот метод обеспечивает высокоточную диагностику времени и расстояния распространения отраженных сигналов, тем самым значительно сокращая время, необходимое для локализации неисправностей в проводах.
Используя эти методы полевых испытаний, инженеры и операторы могут гарантировать надежность системы, соответствовать самым строгим отраслевым стандартам и снизить общие затраты на обслуживание. Проактивное тестирование в сочетании с инструментами отслеживания данных может предоставить чёткую стратегию оптимизации работоспособности и производительности системы.
Понимание требований к тестовой утилите
Важнейшим аспектом испытаний энергосистем является обеспечение их соответствия текущим отраслевым стандартам и технологическим достижениям. В процедурах испытаний необходимо учитывать такие факторы, как сложность системы, нормативные требования и экологические аспекты. Расширенная диагностика, такая как анализ частичных разрядов или рефлектометры, работающие во временной области, вероятно, будет весьма полезна для повышения эффективности и точности. Они позволяют осуществлять мониторинг в режиме реального времени, собирать данные и выявлять неисправности без вмешательства в работу системы, достигая целей, обеспечивающих надежность и соблюдение требований.
Еще одним важным вопросом является необходимость модернизации процедур тестирования для интеграции возобновляемых источников энергии. Эти новые системы должны быть способны проверять параметры, включая эффективность накопления энергии, колебания нагрузки и устойчивость сети, в среде, где используются как традиционные, так и возобновляемые источники энергии. Энергокомпании могут проактивно решать проблемы, минимизировать время простоя и повышать общую производительность системы, применяя подход, основанный на данных, и современные диагностические инструменты.

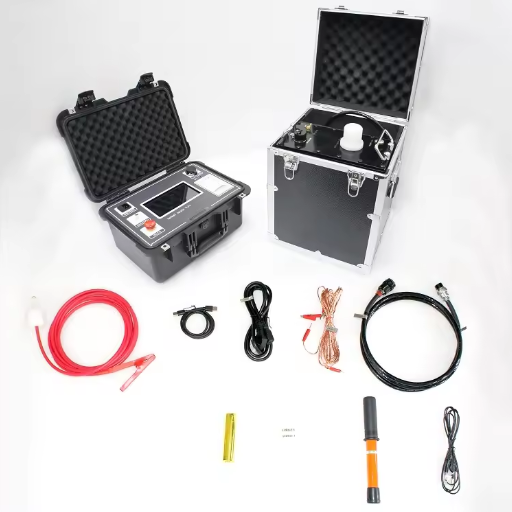

Проблемы при испытании высоковольтных кабелей
Выявление неисправностей в кабельных системах среднего напряжения
По личному опыту, выявление проблем в кабельных системах среднего напряжения требует структурированного и проактивного подхода. Одна из лучших стратегий, по моему опыту, — это периодическое тестирование и мониторинг состояния. Тестирование на частичные разряды, рефлектометрия во временной области (TDR) или анализ коэффициента затухания существенно помогают выявить слабое место до того, как оно приведёт к серьёзному отказу. Эти диагностические инструменты помогают выявить ухудшение изоляции, проникновение влаги и дефекты кабельных соединений — распространённые проблемы, встречающиеся в системах среднего напряжения.
Более того, я обнаружил, что анализ исторических данных о производительности позволяет выявить тенденции или повторяющиеся проблемы. В сочетании с мониторингом в реальном времени это позволяет более эффективно прогнозировать отказы и проводить техническое обслуживание систем в кратчайшие сроки. Помимо оценки отказов, можно также визуально осмотреть внешние признаки повреждений или износа на контактах и разъёмах. Не следует недооценивать такие простые признаки, как изменение цвета, растрескивание поверхности или коррозия.
В конечном счёте, наиболее эффективным подходом к устранению неисправностей является сочетание углубленной диагностики с анализом данных и практическим осмотром. Это, в свою очередь, сокращает время простоя и продлевает срок службы кабельной системы. Проактивный и методичный подход к решению проблемы повысит эксплуатационную надёжность и общую эффективность сети среднего напряжения.
Борьба с частичным разрядом в экранированных кабелях
Частичные разряды в экранированных кабелях представляют собой серьёзную проблему, и для минимизации их последствий необходимо принимать превентивные меры. Я считаю, что частичные разряды можно устранить с момента их обнаружения, в первую очередь, используя передовые методы, такие как рефлектометрия во временной области, электромагнитные импульсные испытания или приборы для измерения частичных разрядов. Эти инструменты позволяют выявить признаки разрядной активности и, следовательно, провести процедуру восстановления до возникновения серьёзных повреждений, обеспечивая надёжную и эффективную работу кабельной сети.
После выявления причины частичного разряда следующим шагом является определение её истинной причины. К ним относятся такие факторы, как ухудшение изоляции, грязь, пустоты или ненадлежащее выполнение монтажа во время строительства. Тщательно изучая эти проблемы, я гарантирую, что меры по устранению проблемы решат её саму и предотвратят её повторное возникновение в будущем. Обычно это включает в себя ремонт или замену повреждённого участка, однако для обеспечения долговечности всей системы необходимо проводить профилактическое обслуживание.
Другие меры, которые я применяю для контроля рисков частичных разрядов, включают профилактические процедуры, такие как тестирование, мониторинг условий окружающей среды и контроль качества при прокладке и монтаже кабелей. Регулярный мониторинг в сочетании с предиктивной диагностикой может значительно продлить срок службы экранированных кабелей, обеспечивая при этом бесперебойную работу. Таким образом, я могу способствовать снижению частичных разрядов в сети и оказывать непосредственное влияние на её общее состояние и надёжность.
Преодоление ограничений современных методов тестирования
Моя главная задача — внедрение новых инструментов и методов, которые максимально повышают эксплуатационную эффективность и точность испытаний. Хотя эти старые методы испытаний достаточны, они часто не способны обнаруживать зарождающиеся неисправности или устанавливать корреляцию с частичным разрядом в режиме реального времени. Использование новых методов диагностики, таких как онлайн-мониторинг и УВЧ-тестирование, позволяет мне выявлять неисправности, не прерывая работу оборудования. Эти методы более чувствительны и точны, что позволяет мне выявлять неисправности на ранней стадии и устранять их до фактического выхода из строя.
Ещё одно ограничение, которое я стараюсь обойти, — это неспособность многих традиционных методов комплексно анализировать данные. Современные решения, такие как аналитика на основе данных и инструменты на основе искусственного интеллекта, помогают мне лучше централизовать и обрабатывать диагностические данные. Тем самым они способствуют распознаванию закономерностей и прогнозированию неисправностей, позволяя проводить более проактивное обслуживание кабелей. Это обеспечивает более высокую надёжность оборудования и сокращает необходимость в реактивном ремонте, экономя время и деньги.
Я считаю первостепенной задачей постоянное обучение и повышение квалификации, чтобы постоянно совершенствовать свои навыки работы с новыми инструментами и методологиями. Знание новинок в области диагностики и их применение в тестировании позволяет мне преодолевать ограничения, которые всегда будут присущи старым методам. Таким образом, использование передовых технологий в сочетании с подходом, основанным на данных, и постоянным совершенствованием навыков позволяет нейтрализовать эти ограничения, гарантируя долгосрочную жизнеспособность системы.
Справочные источники
-
Что такое испытание кабеля высоким напряжением? – HVCableHipot
Объясняет цель высоковольтных испытаний, уделяя особое внимание проверке способности изоляции выдерживать номинальное напряжение. -
Программа полевых испытаний высоковольтных кабелей (HVCFTP) – UL
Подчеркивает важность полевых испытаний высоковольтных кабелей для обеспечения надежности и производительности. -
Что такое испытание кабеля высоким напряжением? – CableDataSheet
Обсуждается роль испытаний изоляции высоковольтных кабелей в обнаружении дефектов и предотвращении отказов электрооборудования. -
Тестирование кабелей: важнейший метод обеспечения надежности – Ocean ME
Подчеркивает важность регулярного тестирования кабелей для выявления опасностей и обеспечения надлежащего функционирования. -
Испытание кабелей высоким напряжением – комбинированные испытательные решения
Подробно описываются стандартные испытания высоким напряжением, включая пробой диэлектрика и испытание изоляции.
Часто задаваемые вопросы (FAQ):
Что такое испытание высоковольтных кабелей и почему это важно?
Испытания высоковольтных кабелей включают в себя методы оценки целостности и производительности высоковольтных кабельных систем. Эти испытания позволяют точно определить неисправности кабеля, тем самым критически важно поддерживая надежность электроэнергетических систем. Испытания включают измерение сопротивления изоляции, испытания на электрическую прочность диэлектрика и испытания на частичные разряды. Такие испытания служат профилактической мерой против сбоев электроснабжения, увеличивая срок службы кабельных систем для коммунальных предприятий. Кроме того, испытания гарантируют соответствие кабеля отраслевым стандартам и спецификациям в отношении безопасности и производительности.
Какую роль играет испытательное оборудование в диагностике кабелей?
Испытательное оборудование идеально подходит для использования на всех этапах диагностики кабелей, обеспечивая точное измерение электрических параметров. Высоковольтные тестеры и тангенциальные дельта-тестеры используются для проверки качества изоляции и определения вероятности отказа. Это оборудование имеет множество применений, включая испытание кабелей высоким напряжением постоянного тока, измерение частичных разрядов и многое другое. Калибровка и выбор правильных испытательных систем обеспечат максимальную эффективность результатов испытаний. Современное испытательное оборудование разработано для обеспечения надежности кабельных систем среднего и высокого напряжения.
Как проводятся испытания на частичные разряды на высоковольтных кабелях?
Некоторое специализированное оборудование обнаруживает небольшие электрические разряды в изоляции во время испытаний высоковольтных кабелей на частичные разряды. Испытательное напряжение подается на кабель одновременно с наблюдением за любым частичным разрядом. Анализ частоты и амплитуды этих разрядов позволяет оценить состояние электрической изоляции. Эта процедура важна, поскольку позволяет оценить возможные неисправности до того, как они перейдут в конечную стадию разрушения, тем самым повышая надежность силовых кабельных систем. Онлайн-мониторинг частичных разрядов также может использоваться для непрерывной оценки состояния кабеля.
Что такое заводские приемочные испытания высоковольтных кабелей?
Заводские приёмочные испытания (FAT) высоковольтных кабелей – это процесс испытаний кабельных систем на заводе перед поставкой заказчику. Испытания представляют собой электрические испытания, которые проверяют соответствие кабеля установленным стандартам и эксплуатационным критериям. К таким испытаниям относятся измерение сопротивления изоляции, испытание на выдерживание напряженияи тест тангенса дельта. Процедура заводских испытаний (FAT) гарантирует выявление и устранение потенциальных проблем до прокладки кабеля в полевых условиях, тем самым снижая количество отказов кабеля. Она укрепляет уверенность клиента в качестве получаемой продукции.
Каковы преимущества услуг полевых испытаний кабельных систем среднего и высокого напряжения?
Полевые испытания включают в себя оценку эксплуатационных характеристик и состояния кабельных систем среднего и высокого напряжения посредством реальных испытаний. Это означает, что в таких системах можно проводить испытания кабеля, проложенного в полевых условиях, например, испытания сопротивления изоляции и испытания на электрическую прочность изоляции. Эти испытания помогут обнаружить любые дефекты изоляции на ранней стадии, оценить целостность испытываемого кабеля и выявить возможные опасности. Таким образом, предоставляя экспертные услуги по испытанию своих высоковольтных кабелей, коммунальные предприятия могут обеспечить эксплуатационную надежность и, следовательно, продлить срок службы своих кабельных систем.
Что показывает тест тангенса дельта о состоянии кабеля?
Оборудование для измерения тангенса дельта позволяет оценить качество изоляции кабелей. В ходе этого испытания измеряется коэффициент мощности изоляционного материала, отражающий его состояние. Чем выше тангенс дельта, тем больше потери, что свидетельствует о смещении изоляции и, следовательно, о выходе кабеля из строя. Анализируя результат измерения тангенса дельта, техник может определить, достаточно ли качество изоляции или требуется её замена. Этот тест в первую очередь полезен для высоковольтных силовых кабелей и может помочь определить возможные варианты обслуживания и ремонта систем электроизоляции.
