Полное руководство по распределительным устройствам напряжения: осмотр, тестирование и установка

Реагирование распределительных устройств напряжения влияет на их роль в современном распределении электроэнергии, поскольку они являются критически важными компонентами для разделения, подачи питания и разграничения электрической системы. От мониторинга автоматизированных подстанций и промышленных предприятий до эксплуатации коммерческих структур и управления коммунальными сетями, любое тщательное обслуживание оборудование распределительного устройства напряжения в сочетании с требуемыми методами проверки и тестирования подразумевает систематический подход для обеспечения абсолютной надежности и безопасности. Это руководство объясняет конкретные подходы и технологические аспекты, объединяя ценные советы, чтобы снабдить вас информацией, необходимой для совершенствования управления рисками. После прочтения этой статьи вы оцените методы и факторы, обычно используемые для эффективной работы с распределительными устройствами напряжения.

Что такое распределительное устройство и почему оно необходимо в электрических системах?

Коммутационная аппаратура относится к группам электрических устройств для управления, защиты и охраны различных аппаратов в электрической системе. Она необходима для безопасного и эффективного разветвления электрической энергии. Надежная коммутационная аппаратура предотвращает повреждение оборудования и обеспечивает электробезопасность персонала из-за открытых цепей во время сбоев системы или работ по техническому обслуживанию. Основными функциями коммутационной аппаратуры являются прерывание питания во время перегрузок, управление эффективным диапазоном цепей нагрузки, разрешение ремонтных работ на некоторых заранее определенных частях системы и управление питанием для предотвращения превышения заданных пределов; следовательно, она играет важную роль в электрических сетях.

Понимание роли распределительных устройств в распределении электроэнергии

Распределительное устройство является важным компонентом системы распределения электроэнергии, поскольку оно безопасно управляет электрическим потоком в системе. Основными целями, которым оно служит, являются защита, изоляция и контроль. Защита осуществляется с помощью таких устройств, как автоматические выключатели и предохранители, которые отключают неисправные цепи для предотвращения повреждений и устранения рисков для безопасности. Изоляция позволяет отключать части электрической системы для проведения технического обслуживания или в случае возникновения чрезвычайной ситуации, тем самым защищая персонал и оборудование от опасностей. Контроль включает в себя управление распределением электроэнергии для обеспечения стабильности и эффективности системы. Благодаря этим функциям распределительное устройство имеет жизненно важное значение для надежности работы и защиты электрической инфраструктуры.

Типы распределительных устройств: от низкого напряжения до высокого напряжения

Тип	Напряжение	Область применения	Изоляция	Компоненты
LV	<1 кВ	Жилой коммерческий	Воздух, Масло	Выключатели, предохранители
MV	1-36kV	Промышленность, Коммунальные услуги	Газ, Вакуум	Реле, переключатели
HV	> 36кВ	Электростанции, Сети	Газ, Воздух	Разрядники, разъединители

Ключевые компоненты распределительного щита и распределительных устройств

• Автоматические выключатели: обеспечьте защиту системы с помощью устройств, защищающих электрическую систему, таких как автоматические выключатели напряжения, которые прерывают ток в случаях перегрузки или неисправности.
• Переключатели: они автоматизируют или вручную управляют цепями, позволяя тем самым отключать и изолировать нагрузку, что способствует повышению эффективности работы распределительных устройств.
• Предохранители: реагируют на сверхтоки при обнаружении чрезмерного тока путем размыкания цепи.
• Шинопроводы: токопроводящие шины, служащие для распределения электроэнергии по другим цепям в системе.
• Реле: автоматически активируемые устройства, которые обнаруживают неисправности и активируют соответствующие защитные меры.
• Трансформаторы тока и напряжения: безопасный контроль и мониторинг, а также измерение таких параметров, как электрические.
• Корпуса: В электроустановках корпуса защищают компоненты от воздействия окружающей среды, защищают элементы и обеспечивают безопасную работу распределительного устройства.

Их бесшовная интеграция повышает надежность, усиливает защиту системы и упрощает обслуживание систем распределения электроэнергии.

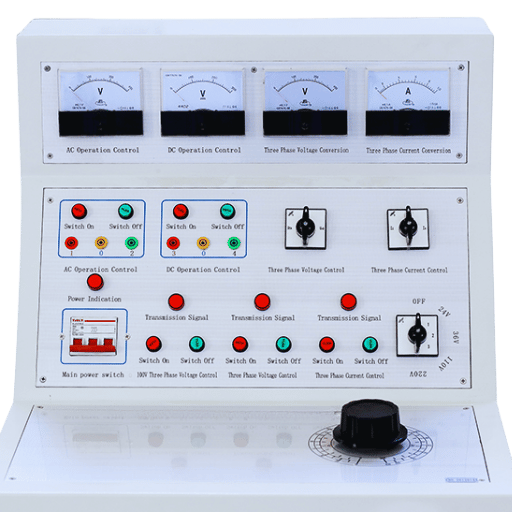

Как безопасно проводить электрические испытания на низковольтных распределительных устройствах?

Основные процедуры электрических испытаний для низковольтных систем

1. Визуальный осмотр: осмотрите распределительное устройство на предмет повреждений, коррозии или ослабленных разъемов. Убедитесь, что каждая часть чистая и надежно закреплена, чтобы гарантировать надежную работу распределительного устройства.
2. Тестирование соединений: проверьте целостность кабельных окончаний и соединений шин для обеспечения надлежащего прохождения сигнала во избежание перегрева.
3. Проверка сопротивления изоляции: используйте мегомметр для проверки сопротивления изоляции и выявления возможных неисправностей или слабых мест.
4. Функциональное тестирование: проверка работоспособности выключателей, прерывателей и защитных устройств, а также проверка того, что сигналы оперативного управления или состояния неисправности вызывают соответствующие реакции.
5. Тестирование вторичной инжекции: убедитесь, что защитные реле работают правильно, проверив их с помощью вторичной инжекции для имитации условий без подачи питания на первичную цепь.
6. Тестирование подачи первичного тока: подайте ток непосредственно на главную цепь и оцените работу выключателей и расцепителей под мгновенным напряжением.
7. Тепловое сканирование: плохо подключенные или перегруженные компоненты могут демонстрировать аномальные тепловые паттерны; поэтому использование инфракрасной термографии помогает выявить такие проблемы.

Соблюдение этих подходов поможет обеспечить безопасность, надежность и эффективность распределительное устройство низкого напряжения при этом снижая риски сбоев и простоев. Всегда следуйте инструкциям производителя и правилам техники безопасности при отраслевых испытаниях.

Понимание сопротивления изоляции в низковольтных распределительных устройствах

Сопротивление изоляции низковольтного распределительного устройства является критическим параметром безопасности, связанным с риском утечки тока между токоведущими частями и заземлением. Этот параметр измеряется с помощью тестер сопротивления изоляции, который подает постоянное напряжение на цепь и измеряет сопротивление в мегаомах. Эффективная изоляция и низкая вероятность электрических неисправностей увеличиваются с более высокими значениями сопротивления изоляции. Регулярное тестирование помогает определить ухудшение изоляции из-за факторов окружающей среды, старения, механического напряжения и подобных воздействий, обеспечивая безопасную и надежную работу. Во время тестирования всегда должны соблюдаться отраслевые стандарты и инструкции производителя.

Распространенные неисправности распределительных устройств низкого напряжения и способы их устранения

1. Перегрев: Перегрев может возникнуть из-за ослабленных соединений, перегрузок или недостаточной вентиляции. Чтобы предотвратить перегрев, регулярно проверяйте соединения, оптимизируйте распределение нагрузки и улучшайте обслуживание механизма охлаждения.
2. Неисправность изоляции: Изношенная или поврежденная изоляция может вызвать короткие замыкания или замыкания на землю. Периодически проводите измерения сопротивления изоляции и немедленно заменяйте изоляцию, если обнаружено какое-либо ухудшение.
3. Механический износ: автоматические выключатели, контакторы и переключатели могут со временем изнашиваться. Регулярное техническое обслуживание заключается в обслуживании изношенных компонентов для предотвращения выхода оборудования из строя.
4. Влага и загрязнение: Попадание влаги и накопление грязи может ускорить коррозию и ухудшить производительность. Для достижения оптимальных условий поддерживаются герметичные корпуса и проводится регулярное техническое обслуживание.
5. Неисправные цепи управления: проблемы в проводке управления или релейных системах часто приводят к неожиданным помехам в работе. Комплексные проверки, регулярные испытания реле и быстрое решение проблем с проводкой исправят эти неисправности.

Внедрение графиков планового технического обслуживания, тщательное соблюдение рекомендуемых практик и принятие мер предосторожности могут значительно повысить надежность и срок службы распределительных устройств низкого напряжения. Обеспечить соблюдение требуемых мер безопасности меры и нормативные акты при проведении инспекционных или ремонтных работ.

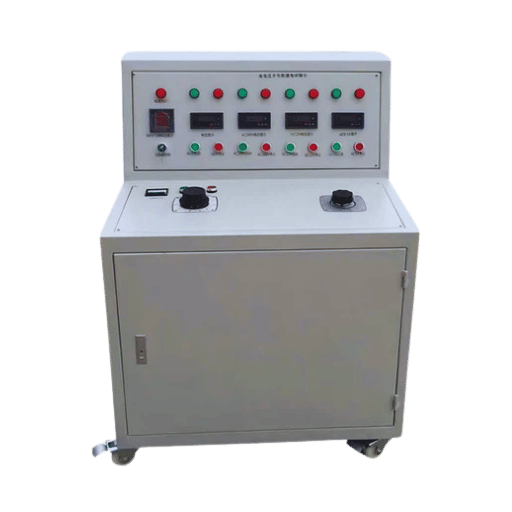

Каковы наилучшие практики установки распределительных устройств среднего напряжения?

Шаги для успешной установки распределительного устройства среднего напряжения

1. Оценка и подготовка площадки: Оцените условия на месте установки в целом, чтобы убедиться, что они соответствуют всем экологическим и структурным параметрам. Обеспечьте достаточное пространство, вентиляцию и защиту окружающей среды от влаги, пыли или экстремальных температур.
2. Правильное заземление: Установите адекватные системы заземления, которые имеют решающее значение для безопасной работы распределительного устройства. Это включает подключение к заземляющей сетке для защиты от напряжений и электрических неисправностей.
3. Соблюдайте спецификации производителя: производитель распределительного устройства предоставляет процедуры по установке, техническому обслуживанию и обеспечению безопасной зоны, которые необходимо соблюдать, чтобы гарантировать отсутствие повреждений и работоспособность всех систем.
4. Испытания и ввод в эксплуатацию: убедитесь, что все распределительные устройства работоспособны, проведя комплексное испытание, которое включает, помимо прочего, испытания сопротивления изоляции, эксплуатационные проверки и оценку функциональности.
5. Соответствие стандартам и нормам: убедитесь, что установка соответствует соответствующим отраслевым стандартам и нормативным актам, таким как IEEE или IEC, для соблюдения правовых норм и строгости безопасной эксплуатации.

Важность проверки в системах среднего напряжения

• Обеспечение надежности системы: регулярные проверки снижают риски непредвиденных сбоев, выявляя скрытые риски или износ компонентов.
• Повышение безопасности: Недостаточное внимание может привести к возникновению опасности поражения электрическим током или возникновения пожара из-за перегрева, ослабленных соединений, повреждения изоляции или других аномалий, что требует проведения проверки.
• Продление срока службы оборудования: Регулярные проверки позволяют выявить незначительные несоответствия, устранение которых может предотвратить существенные повреждения и коррозию, тем самым сохраняя функции устройств среднего напряжения в течение более длительного времени.
• Соответствие стандартам: во избежание судебных исков проверенные системы считаются соответствующими отраслевым стандартам и нормам, что является признаком плановых проверок организации.
• Оптимизация эффективности работы: ухоженные и тщательно проверенные системы регулярно функционируют с максимальной производительностью и минимальными потерями энергии, тем самым повышая производительность всей системы.

Обеспечение надежности и безопасности распределительных устройств среднего напряжения

Безопасность и надежность распределительных устройств среднего напряжения зависят от следующих ключевых факторов:

• Регулярное техническое обслуживание: Плановые мероприятия по техническому обслуживанию, такие как очистка, осмотр, оценка износа и повреждений, проверка герметичности соединений и вспомогательных компонентов, способствуют упреждающему выявлению и устранению проблем.
• Периодическое тестирование: Тесты сопротивления изоляции и оценка производительности выключателя подпадают под проверку изоляции. Все такие электрические и механические тесты должны быть выполнены для подтверждения эксплуатационной жизнеспособности.
• Модернизация системы: Внедрение современных технологий, таких как удаленный мониторинг, система видеонаблюдения (CCTV), модернизация навесов и защита от дуговых разрядов, повышает безопасность и улучшает производительность системы.
• Квалифицированный персонал: Когда задачи по эксплуатации, техническому обслуживанию и осмотру выполняются строго обученными и лицензированными специалистами, обеспечивается минимальное количество ошибок и соблюдаются стандарты безопасности.
• Соблюдение стандартов: отраслевые стандарты и правила, такие как IEC или IEEE, предоставляют контрольные показатели производительности для соответствия требованиям установки и безопасности. Соблюдение этих требований имеет жизненно важное значение.

Соблюдение вышеизложенных правил позволит повысить эксплуатационную надежность и безопасность распределительных устройств среднего напряжения на рабочем месте.

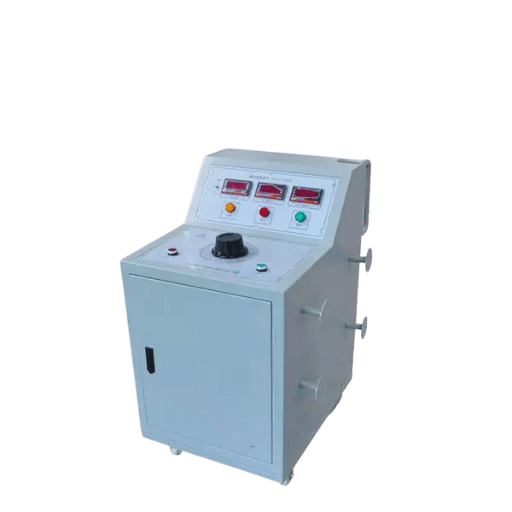

Как провести испытание на прочность высоковольтного распределительного устройства?

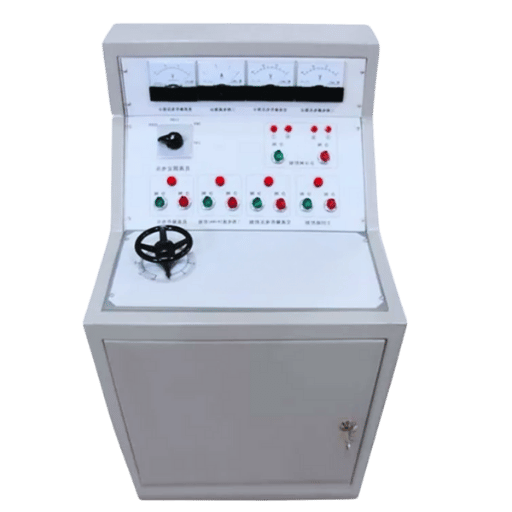

Процедуры испытаний на диэлектрическую прочность

Испытание на диэлектрическую прочность позволяет проверить целостность изоляции высоковольтное распределительное устройство для подтверждения того, что он может выдерживать высокие потенциалы без сбоев. Он включает в себя следующие шаги:

• Подготовка: Физически снимите выключатель с соответствующих линий и убедитесь, что он изолирован. Очистите все изоляторы, удалив пыль и другие загрязнения, которые могут повлиять на результаты испытаний.
• Настройка теста: Следуйте инструкциям производителя при подключении распределительного устройства к источнику испытательного напряжения. Заземлите распределительное устройство и используйте соответствующие испытательные провода, чтобы избежать опасностей.
• Применение напряжения: Постепенно увеличивайте испытательное напряжение согласно соответствующему стандарту, например IEC или IEEE. Удерживайте напряжение в течение минуты (60 секунд), наблюдая за характеристиками изоляции.
• Мониторинг: Наблюдайте за признаками пробоя во время тестирования, такими как искрение или избыточный ток. Если происходит пробой, тестирование должно быть немедленно прекращено.
• Оценка: Проанализируйте собранные данные и сравните их со значениями, принятыми отраслевыми стандартами. Прохождение означает, что изоляция распределительного устройства была испытана на соответствие этим значениям и может считаться безопасной для эксплуатации.

Как и при любой процедуре, обеспечьте строгое соблюдение рекомендуемых мер безопасности и протокола для поддержания надежности результатов теста и аппаратуры.

Снижение риска пробоя изоляции за счет тщательного тестирования

Для снижения вероятности проблем с изоляцией в распределительном устройстве требуется адекватное тестирование. Начните с тестирования сопротивления изоляции, чтобы проверить потенциальное ухудшение состояния изоляционных материалов. Регулярные проверки технического обслуживания, которые также учитывают такие факторы окружающей среды, как относительная влажность и температура, смягчают условия, способствующие пробою изоляции. Кроме того, необходимо соблюдать отраслевые нормы и рекомендации, установленные производителями, во время тесты, такие как частичный разряд Измерение или испытания на диэлектрическую прочность для соответствия, соответствия и безопасности. Тестирование в сочетании с упреждающими мерами значительно повышает надежность и долговечность оборудования.

Понимание тока короткого замыкания и его влияния на высоковольтные системы

Ток короткого замыкания относится к необычному току, связанному с неисправностью, например, коротким замыканием в высоковольтной системе. Этот нежелательный ток может повредить оборудование, что приведет к перегреву или катастрофическому отказу без достаточного управления. Выключатели напряжения, защитные реле и даже предохранители требуют надлежащего ухода с точки зрения проектирования системы для обнаружения и безопасного прерывания токов короткого замыкания в составе распределительного устройства. Регулярный анализ системы и плановое техническое обслуживание гарантируют адекватное функционирование защитных механизмов, что сводит к минимуму системный риск для оборудования и персонала.

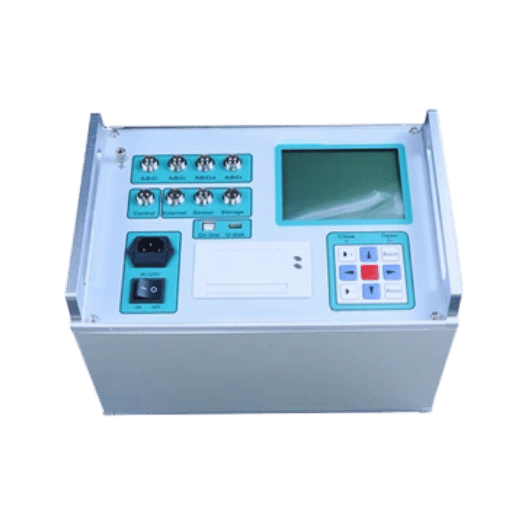

Каковы общие советы по техническому обслуживанию для обеспечения надежности распределительного устройства?

Регулярные проверки и методы технического обслуживания

Регулярные проверки и техническое обслуживание повышают надежность и безопасную функциональность распределительного устройства. Комплексная электрическая защита включает проверку на наличие физических повреждений, коррозии или износа для повышения электрической защиты. Пыль и мусор могут ухудшить производительность, поэтому необходимо очищать все компоненты. Для обеспечения точности работы необходимо проводить испытания изоляции, а также критических систем, таких как автоматические выключатели и реле. Точные соединения и устранение устаревших или поврежденных компонентов должны выполняться без промедления для поддержания оптимальной производительности без перегрева. Соблюдение рекомендуемых производителем графиков и инструкций необходимо для оптимальной производительности и функциональной долговечности.

Устранение неисправностей электрооборудования и обеспечение бесперебойности электропитания

Устраните все электрические ошибки с помощью программного обеспечения для устранения неполадок и диагностики. Определите основную причину проблемы с помощью систематической методологии устранения неполадок. Быстро отключите все распространенные препятствия, такие как короткие замыкания, перегрузки или замыкания на землю, чтобы избежать дальнейших сбоев. Дополнительный источник бесперебойного питания (ИБП) должен обеспечивать альтернативное питание во время сбоев. Устройства защиты от перенапряжения должны устанавливаться через регулярные промежутки времени, и должны проводиться регулярные испытания для подтверждения подавления неисправностей. Убедитесь, что весь персонал обучен управлению чрезвычайными ситуациями, связанными с поражением электрическим током, поскольку правильная система электрических неисправностей сокращает время простоя и риск.

Повышение безопасности и надежности энергосистемы

Внедрение инновационных технологий, таких как датчики IoT и интеллектуальные сети, повышает безопасность и надежность энергосистемы. Интеллектуальные сети позволяют осуществлять мониторинг и управление электросетями в режиме реального времени, улучшая обнаружение аномалий и реагирование на них. Прогностическое обслуживание на основе машинного обучения и ИИ может повысить надежность системы на 50% за счет смягчения непредвиденных отказов оборудования.

Более того, солнечные панели и системы хранения энергии считаются распределенными энергетическими ресурсами (DER). Децентрализуя производство электроэнергии, DER повышают устойчивость сети. Такая диверсификация снижает зависимость от традиционных центральных электростанции и обеспечивает региональную энергию во время отключений электроэнергии. Аналитика доказала, что интеграция DER в традиционные системы повышает устойчивость, сокращает время простоя и повышает стабильность электроснабжения.

Энергосистемы должны соответствовать ISO 55000, международному стандарту по управлению активами, и IEC 61508, глобальному стандарту по безопасности систем. При включении эти стандарты гарантируют оптимальную безопасность при использовании для обслуживания и эксплуатации систем. Организации повышают надежность систем с помощью этих международно признанных эталонов, поддерживая при этом глобальные цели безопасности. Энергосистемы выдерживают дальнейшее повышение безопасности посредством регулярных аудитов и проверок соответствия.

Часто задаваемые вопросы (FAQ):

В: Что такое низковольтное распределительное устройство и какова его роль в электроэнергетических системах?

A: Низковольтное распределительное устройство — это специально определенная электрическая часть системы управления и распределения электроэнергии, как система защиты электроэнергии. Оно состоит из электрических элементов, таких как цепи, прерыватели, переключатели и предохранители, которые обеспечивают безопасное и эффективное использование и соединение в системе электроснабжения и распределения.

В: Как часто следует проводить осмотр и испытания распределительного устройства?

A: Резервное распределительное устройство должно постоянно проверяться и тестироваться на надежность и безопасность. Конкретное применение распределительного устройства и окружающая среда обычно определяют этот период, который обычно длится от одного до трех лет. Настоятельно рекомендуется проводить расширенные испытания и контролируемое обслуживание для обеспечения электрической настройки и функциональной эффективности.

В: Каковы основные компоненты распределительного устройства в электроустановках?

A: Эти компоненты могут включать в себя плавкие или защитные выключатели, различные трансформаторы напряжения, шины с фиксированными или изолирующими выключателями и релейные трансформаторы. Все эти детали необходимы для управления и защиты цепей.

В: Какие обязанности выполняются при приемочных испытаниях распределительных устройств?

A: Приемочные испытания распределительных устройств охватывают различные типы, такие как испытание сопротивления изоляции, диэлектрические испытания и функциональные испытания. Эти испытания проверяют функциональность оборудования и его взаимодействие с внутренней системой электрической сети.

В: Какова ценность автоматического выключателя в распределительном устройстве?

A: Автоматический выключатель — это выключатель, который защищает аппаратуру энергосистемы, прерывая ток ампер в разомкнутой цепи на заданном значении. Он необходим для сохранения электросети, особенно с распределительным устройством низкого напряжения.

В: Чем отличаются распределительные устройства с металлической и газовой изоляцией?

A: Металлоизолированное распределительное устройство имеет закрытую часть с металлическими стенками, в которых размещены электрические части для защиты их от суровых условий внутри помещения. Газоизолированное распределительное устройство использует газ в качестве изолятора для электрических частей и поэтому используется на открытом воздухе, поскольку оно относительно небольшое и может выдерживать условия окружающей среды.

В: Каковы преимущества использования высоковольтных распределительных устройств в системе распределения электроэнергии?

A: С высоковольтным распределительным устройством управление электроэнергией в вашем электрическом распределении может быть более эффективным, чем когда-либо, особенно с тщательным контролем объема электроэнергии и безопасности. Это также повышает надежность электроэнергетических систем за счет управления перегрузками и поддержания баланса нагрузки при различных уровнях напряжения.

В: Какие меры предосторожности следует соблюдать при установке распределительного устройства?

A: Соблюдение электрических стандартов имеет решающее значение в отношении средств индивидуальной защиты, технических рекомендаций, используемых инструментов и защиты задействованного электрооборудования. Все эти аспекты имеют основополагающее значение для безопасного выполнения установки распределительного устройства.

В: Почему функциональное тестирование имеет решающее значение при обслуживании распределительного устройства?

A: Функциональное тестирование необходимо для обслуживания распределительного устройства. Оно проверяет эффективность и готовность всех компонентов, которые могут быть задействованы во время работы. Проведение этого теста гарантирует работу всех функций системного уровня, помогает уменьшить неожиданности и сбои в работе системы и способствует повышению надежности систем.

В: Какие меры можно предпринять для обеспечения надежной работы распределительного устройства в тяжелых условиях?

A: Для поддержания надежности в суровых условиях все распределительное оборудование должно быть тщательно выбрано с учетом конкретных факторов окружающей среды, таких как развертывание наружных распределительных устройств в морозную погоду. Надежность требует не только изоляции, но и регулярных проверок, испытаний и обслуживания всех электрических компонентов для реагирования на различные условия эксплуатации, обеспечивая при этом функциональность энергосистемы.

Справочные источники

1. Применение методов машинного обучения для обнаружения неисправностей в распределительном оборудовании

• Авторы: Мутувел Радж Суямбу и другие.
• Опубликовано в: Международная конференция IEEE 2025 года по междисциплинарным подходам в технологиях и управлении социальными инновациями
• Дата публикации: 6 марта 2025 г.
• Резюме: В работе используются алгоритмы машинного обучения, такие как сети LSTM, для идентификации дуговых замыканий в распределительном оборудовании. Исследование также показывает, что модель LSTM, использованная в исследовании, достигла точности обнаружения дефектов 95.8%, тем самым превзойдя другие модели ML.
• Методология: В ходе исследования были выполнены задачи, включающие сбор звуков с ультразвуковых тестовых приборов, плавление этих образцов в изображения Mel-Spectrogram и запуск модели LSTM для классификации. Эффективность модели оценивалась с использованием отзыва, точности, прецизионности и F1-оценки, среди прочих контрольных показателей (Суямбу и др., 2025, стр. 1-6).

2. Создание автоматизированной системы онлайн-мониторинга частичных разрядов в распределительных устройствах

• Авторы: Миньцзе Чжан и др.
• Опубликовано в: 2024 5-я Международная конференция по интеллектуальным сетям и энергетическому проектированию
• Дата публикации: 22 ноября 2024 г.
• Краткое содержание: В данной статье предлагается высоковольтное распределительное устройство «четыре в одном». частичный разряд Система мониторинга, использующая различные методы обнаружения, такие как датчики температуры и ультразвука, для повышения уровня автоматизации и безопасности.
• Методология: Специализированный робот с расширенными возможностями локализации, управляемый массивом ультразвуковых датчиков, используется для точной локализации точек обнаружения и классификации типа частичного разряда с использованием сверточной нейронной сети SqueezeNet. Результаты исследования подтвердили, что повышение автоматизации системы повышает безопасность и эффективность проверок распределительных устройств по сравнению с традиционными ручными методами проверки (Чжан и др., 2024, стр. 264-267).

3. Распредустройство

4. НОВЫЕ СПЕЦИФИКАЦИИ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ СРЕДНЕГО НАПРЯЖЕНИЯ ДЛЯ ИСПЫТАНИЙ КАБЕЛЕЙ – В этом документе подробно описываются распределительные устройства среднего напряжения и другие характеристики испытаний кабелей, предлагаемые производителями.
