小型變電站：工程師規範、選型與採購參考指南

跳轉到： 它是什麼 · 命名解碼 · 盒子裡面 · 4P 尺寸框架 · 相關標準 · 定價 · 場地要求 · 供應商選擇 · 2026-2030年展望 · 常見問題

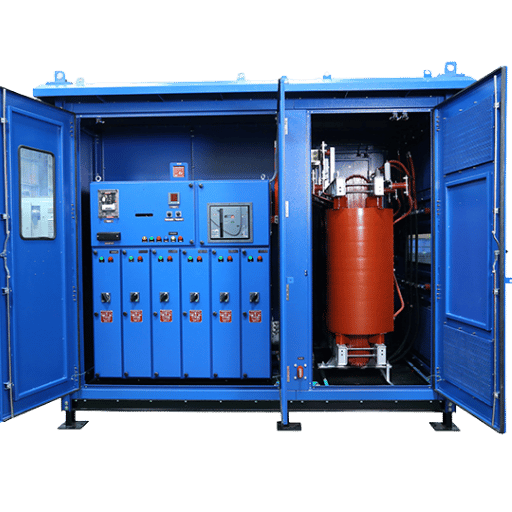

什麼是小型變電站？ （又稱緊湊型二次變電站）

小型變電站是一種工廠組裝、經過型式試驗的封閉式裝置，它將中壓 (MV) 開關設備、配電變壓器和低壓 (LV) 開關設備集成在一個防風雨的箱體中，可將輸入的中壓電壓（通常為 11-33 kV）直接降至可直接用於負載的低壓電壓（400 V）。 IEC 電氣標準也將這種裝置稱為緊湊型二次變電站 (CSS)——「小型」一詞已成為南非、印度、中東和部分東南亞地區配電領域中常用的術語。

根據 IEC 62271-202:2022，IEC 的界定邊界是 52 kV 的最大調節電壓或室外區域通信線路——任何超過該上限的都應服從更大的預製安裝設計標準，而任何僅限室內且沒有通信線路的都通常由區域當局管轄。

一個封閉空間內設有四個功能區

• 高壓/中壓隔間 – 進線配備負荷斷路器 (LBS)、環網櫃 (RMU) 或真空斷路器、突波保護器、帶機械鎖的隔離開關。
• 變壓器室－實際的中壓低壓變壓器（油浸式或乾式），配有溫度感知器、洩壓裝置和隔離接地裝置。
• 低壓隔間 – 空氣斷路器 (ACB) 或塑殼斷路器 (MCCB)、計量裝置、通往輸出饋線的母線，以及可選的功率因數校正裝置。
• 電纜終端區－中壓電纜進線和低壓饋線出線的密封入口，配有應力消除裝置，並與帶電部分隔離。

小型變電站叫什麼？

在英語國家，同一實體裝置有多種名稱：小型變電站（非洲、印度、中東）；緊湊型變電站或緊湊型二次變電站/CSS（歐洲，IEC標準）；成套變電站或成套式變電站（澳大利亞、部分東南亞國家）；亭式變電站（英國口電站）；單元變電站（澳大利亞、部分東南亞國家）；下文將逐一解釋每種名稱的實際適用範圍。

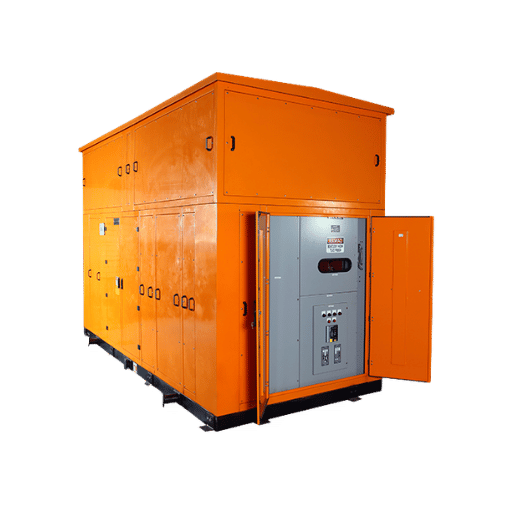

迷你型、緊湊型、成套式、單元式變電站：命名解讀

小型變電站市場的術語碎片化問題，與其他市場一樣，與當地電氣規範、本地化製造慣例以及製定原始產品定義的標準組織密切相關。價格、交貨週期，甚至絕緣材料的選擇，都會因您指定的名稱而異，因為供應商針對每種名稱都有不同的預設市場。

SANS 1029 A/B/C 型：大多數工程師都會忽略的分類

在南非——「小型變電站」一詞的起源地和主要發源地——國家標準 SANS 1029 根據負載和配置將該產品分為三類：

包裝盒內：核心組件與配置

打開任何一台kVA銘牌上的小型變電站，你會發現它採用的是相同的四區設計，無論銘牌上的製造商是ABB、西門子、施耐德，還是其他本地廠商。設備的總擁有成本和可靠性取決於每個區域的配置。

中壓艙：開關設備與保護

這就需要引入中壓電源了。現場通常有三種常見的配置：

• 環網櫃（RMU）- 2 或 3 個負載開關，以及一個變壓器保護開關，位於同一個 SF6 罐中（可能是 3 個負載開關和變壓器）>>適用於聯網的城市配電，作為環饋線上的單元，並且必須能夠隔離任一進線方向；
• 負荷開關+高壓熔斷器，比環網櫃更經濟。是農村地區放射狀供電系統和SANS 1029 A/B型設備的標準配備。熔斷器與下游低壓保護裝置的協調配合至關重要。
• 具有保護繼電器的真空斷路器 (VCB)——高故障電流或需要上游保護的選擇性——需要真正的斷路器而非熔斷器。這會增加成本，並且包含一個微處理器繼電器層。

變壓器艙：設備的核心部件

變壓器類型的選擇主要基於兩個方面：絕緣介質和冷卻方式。對於戶外使用的經濟型變壓器而言，傳統的油浸式變壓器（冷卻等級 ONAN，即油浸/風浸），其密封油箱內以礦物油或天然酯油作為絕緣和冷卻介質。乾式變壓器（冷卻等級 AN，即風浸或 AF，即強制風浸）的成本比油浸式變壓器高出 20-35%，但其優勢在於，其防火安全要求使得任何液浸式變壓器都不能安裝在建築物內或靠近人員活動區域。

低壓隔間和計量

低壓饋線進線側通過空氣斷路器 (ACB)，每條饋線均透過塑殼斷路器 (MCCB) 或微型斷路器 (MCB) 連接。現代設備整合了公用事業級（電子）計量裝置（千瓦時、千乏、峰值需求），並可選配功率因數校正電容器。低電壓母線的額定電流必須等於系統故障時變壓器二次側的滿電流——對於 1,000kVA/400V 的設備，這意味著持續電流為 1,443A；基於 6.25% 阻抗的短路耐受能力意味著峰值電流約為 23kA。

組件級常見錯誤：繞過互鎖鏈

在裝置內部，中壓和變壓器隔間裝有柯克鑰匙或電磁聯鎖鏈，可從物理上防止在電流流動的情況下斷開斷路器。主席 Edvard Csanyi 變電站營運人員犯的最大錯誤「電氣工程門戶網站和一位前施耐德電氣技術支援工程師指出，隔離開關的作用僅僅是在斷路器斷開電流後提供視覺隔離。在電流流動的情況下打開隔離開關會使夾在刀片內的空氣電離，從而產生能夠橋接至相鄰相的自持電流。據他所說，操作人員為了讓系統正常運行而試圖「欺騙」中最嚴格的聯鎖裝置，是變貴的錯誤的電站。

「隔離開關實際上只是巨大的金屬片，其設計目的僅在於在斷路器切斷電流後提供視覺隔離。強行使用僵硬的聯鎖裝置‘完成任務’是變電站操作人員犯的最嚴重的錯誤。”

——改編自 Edvard Csanyi 的話，他是電機工程門戶網站的創始人，曾在施耐德電機從事技術支援工作 12 年。

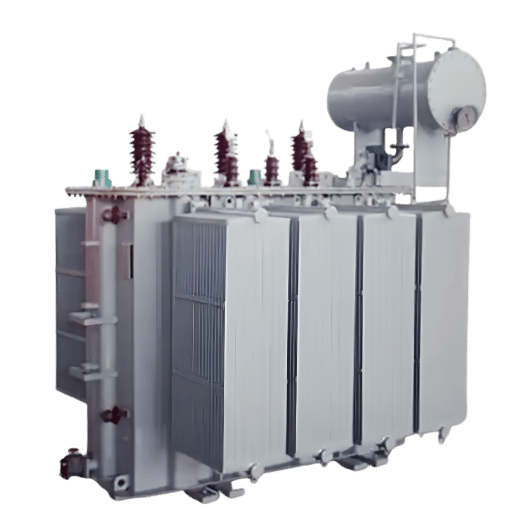

小型變電站容量規劃：kVA、kV 和 4P 框架

選型是大多數採購決策的關鍵所在，它要么是“行之有效”，要么是“未來25年我們都得為半載導體買單”。主要問題有二：一是變壓器選配過小，運轉溫度過高，縮短變壓器壽命；二是變壓器選購過大，造成資金浪費，且空載損耗高於工程所需。解決這些問題需要技巧，而非簡單的公式－本節餘下部分將著重講解這方面的技巧。

步驟 1 — 計算實際連接負載與多樣性

將將來連接到該設備的所有負載的額定功率（kW）相加。進行兩項調整：

• 功率因數校正－將千瓦 (kW) 轉換為千伏安 (kVA)，並除以預期的最差功率因數。對於採用變頻驅動器和開關電源的現代商業負載，假定功率因數為 0.85；對於較舊的感性設備，假定功率因數為 0.80。
• 多樣性因素－並非所有負荷都會同時達到高峰。住宅/混合用途場所的多樣性因素為 0.5-0.7；資料中心和連續工業/流程場所的多樣性因素為 0.85-0.95。如果忽略多元因素，就會造成過度設計而導致的浪費，而多元正是造成浪費的最大根源。

步驟二——應用4P甄選框架

孤立地看待產能問題是錯誤的。產能只是必須滿足的四個限制條件之一——4P框架確保在進行任何採購之前，這四個條件都能協調一致。

步驟 3 — 實際案例展示：1,200 千伏安商業綜合體

假設一個中型商業綜合體的連接負載為 1,050 kW。最差情況下的功率因數為 0.85，則所需功率為 1,235 kVA。考慮到混合用途（零售/辦公室），混合用途的功率因數為 0.75，實際所需功率約為 926 kVA。考慮到 20% 的成長餘裕和初始啟動功率，目標功率為 1,111 kVA。最接近的標準額定功率為 1,250 kVA，但 1,250 kVA 的容量並不常見，而 1,000 kVA 是大多數供應商的常用標準。買方面臨的選擇是：接受 1,000 kVA 的容量並收緊混合用途的假設，還是多支付 25% 至 35% 的費用購買 1,250 kVA 的容量並預留充足的功率餘裕。應用 4P 框架可以在下單前就明確這種權衡，而不是在設備交付後才進行權衡。

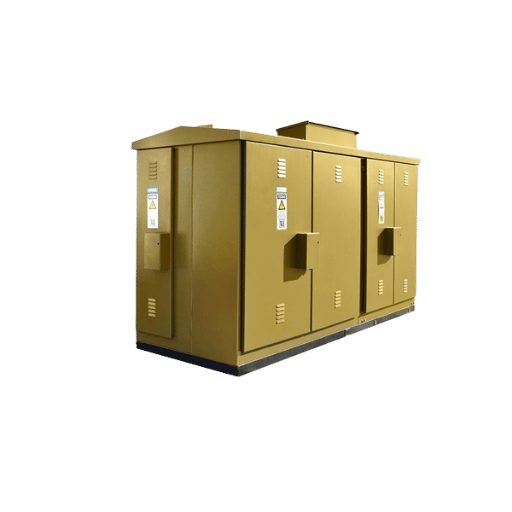

標準與合規性：IEC 62271-202、NEC 與區域規範

如果規範制定者只寫一句“符合所有強制性標準”，卻不具體說明適用的標準，那他們就自找麻煩了。 Oh! 小型變電站會明確指出型式試驗、例行試驗和驗收標準分別依據哪些標準。目前該領域主要有兩種標準體系。你需要進口到地球另一端的小型變電站必須同時符合這兩種標準。

類型測試與例行測試－以及為什麼兩者都應包含在採購訂單中

IEC 62271-202 規定了買方應該了解的兩組 4P 相容測試：

• 型式試驗－一次性試驗，由設備製造商或經認可的實驗室（符合IECEE標準）進行。試驗內容包括介電強度、溫升、短路耐受能力、內部電弧故障容錯能力及外殼性能。試驗結果與特定產品設計相關－任何修改均不影響試驗結果。
• 例行測試－對生產的每件設備進行例行測試。測試內容包括絕緣電阻、耐壓性能、變比測試、空載和負載損耗測試以及開關設備運行測試。

綜合採購標準必須要求製造商提供 a) 型式試驗報告（針對所測試的範圍）和 b) 例行試驗報告（針對所交付的序號）。

FAT、SAT 和文件追蹤

為了完整起見，標準拼圖還有另外兩個部分：

• 工廠驗收測試 (FAT) – 買方或最終用戶代表在關鍵例行測試期間在場，以確保設備在發貨前的品質。
• 現場驗收測試 (SAT) - 安裝後、通電前。確認接地、絕緣、電纜端接、保護繼電器設定以及 局部放電 已安裝設備的效能。在美國，NEC規範中與之對應的是透過更廣泛的監管來實現的。 美國國家電氣規範（NFPA 70）.

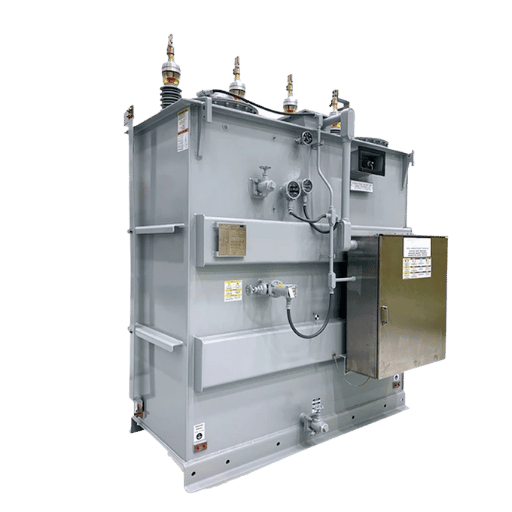

成本與採購：千伏安定價基準與採購管道

截至2026年第一季度，以下價格（僅供參考）來自多家供應商的價格指南和行業資訊。小型變電站的價格會因國家/地區、供應商規模、銅價週期和認證範圍的不同而有30%至50%的差異。請將此價格作為預算編制的參考，並根據您的特定規格取得最終報價。

令新買家感到驚訝的現實是：決定價格的不是千伏安值，而是配置。

大多數買家都認為價格與千伏安 (kVA) 成正比——容量翻倍，成本也大致翻倍。但實際市場並非如此。在相同的 kVA 額定容量下，不同的配置選擇（絕緣類型、開關設備架構、智慧功能）往往會造成高達 95% 的價格差異——這意味著一個基本的 1,000 kVA 小型變電站的成本可能不到配備 SCADA 監控系統的 1,000 kVA 智慧變電站成本的一半。這是買家最關注的成本控制因素，也是最常被忽略的因素。

買家應逐行定價的七個價格驅動因素

1. 變壓器絕緣－油浸式為基準；乾式比油浸式高 20-35%；天然酯油（FR3）比礦物油高 8-15%。
2. 組件選擇，中壓開關設備－熔斷式LBS最便宜；RMU增加4,000-7,000美元；帶保護繼電器的真空斷路器增加6,000-12,000美元。
3. 向量組和阻抗 – Dyn11 阻抗為 6.25%，是全球預設配置且庫存成本最低的規格。非標準向量組或阻抗（Yyn0，4% Z）需要客製化變壓器設計，費用增加 15-25%。
4. 外殼材質和 IP 等級 – 低碳鋼 IP54 基準，鍍鋅或不銹鋼 IP55（適用於沿海地區）可提高 8-12%，混凝土外殼（防火或易受破壞地區）可提高 25-40%。
5. 智慧功能 - SCADA 就緒型接線端子需額外支付 800-1,500 美元；有蜂巢式回程的完整物聯網監控功能需額外支付 2,000-8,000 美元。
6. 標準範圍 – 僅針對 IEC 的型式試驗報告與針對 IEC + IEEE C57 + SANS 1029 的型式試驗報告相比，僅增加了認證範圍的 5-10%。
7. 交貨週期 - 標準產品從成熟工廠發貨需 3-4 週；完全客製化設計需 6-8 週；3 週內交貨的加急費用為 10-15%。

四種採購管道—以及它們各自的定位

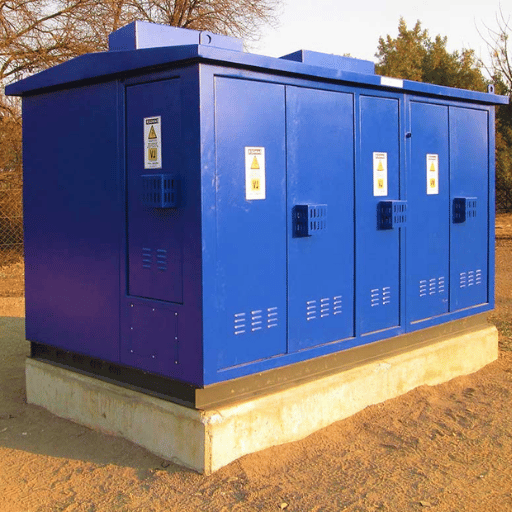

安裝和現場要求

如果現場環境在物理、機械、熱力或電氣方面無法滿足要求，即使 Utum 的初始規格也可能無法完美地交付使用。請在下單前仔細核對以下每一項，而不是在設備到貨後才進行調整。

基礎和占地面積

• 鋼筋混凝土基座，距地面至少 200-300 毫米；水平度至少 5 毫米（沿單元佔地面積）；鋼筋等級為 C25 或更高。
• 基礎荷載－完整裝置（裝滿油）重4,500-5,500公斤。將重量均勻分佈在鋼筋混凝土板上；對於不穩定的地基，應使用工程基礎。
• 電纜溝槽－進線中壓電纜溝槽和出線低壓電纜溝槽穿過防水套管，並與污水、燃料和水管道絕緣。

單元周圍的間隙

根據 IEC 61936-1 標準，為確保空氣流通，操作和維護所需的最小工作間隙在門側應為 1,200 毫米，其他側應為 800 毫米。 NEC 標準中規定的最小工作空間必須與 IEC 標準的要求相同。通風百葉窗需要安裝防蟲網，以最大程度地減少害蟲通過百葉窗進入。對於高溫環境或後置散熱器，應考慮增加工作間隙。

通風

在密閉或熱帶地區，對於排放物較多的1,250千伏安及以上功率的機組，必須採用強制通風；僅靠自然通風無法將頂部油溫保持在規定範圍內。此外，還必須安裝有防蟲網的百葉窗。

接地

接地仍然是場地準備中最重要的一步。目標接地網電阻應為：

• 常見配電應用中的阻抗為 10 歐姆（根據大多數電力公司規範）
• 4 歐姆，適用於敏感電子設備、電腦或安全化合物
• 1 歐姆電阻與防雷網路配合使用

接地網必須在電路通電前安裝並可測量。應使用 UL 1742 斷電-帶電-斷電測試裝置和順序（將測試探針連接到已知帶電的插座上，必要時將測試插座連接到不帶電的插座上以確認其餘電纜均已斷電，在接觸任何電纜之前，對已知斷電的插座進行複測），以防止接觸任何帶電或連接器，無論斷電的插座進行複測電纜或連接器。電纜通電後仍會殘留寄生電容電荷；並聯變壓器中會殘留來自下游發電的反向饋電；高壓電纜通常跨度很長，而與現場施工情況無關。

現場驗收測試－通往安全通電的橋樑

在第一個中壓饋線閉合之前，SAT 協議會檢查：中壓和低壓系統的絕緣電阻（5 kVDC 時典型值為 1 G）；變壓器匝數比與銘牌相符（誤差在 0.5% 以內）；繞組電阻（相間誤差在 2% 以內）；保護繼電器設置在最安全的情況下以及繞組電阻。 高壓測試設備 對 SAT 的局部放電和介電部分進行校準是強制性的——任何未報告這些測量結果的通電都是盲目的。

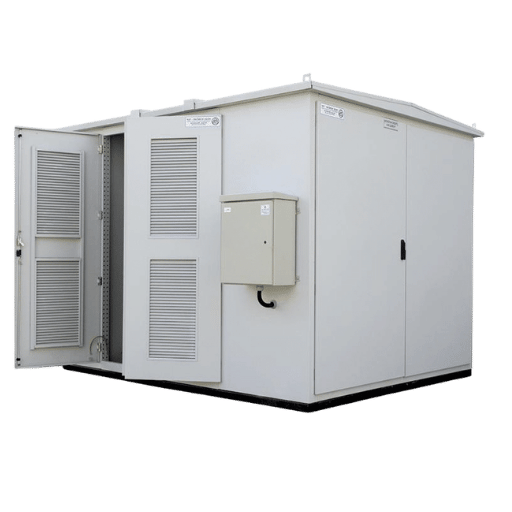

選擇合適的供應商：OEM廠商 vs. 區域供應商

選擇OEM廠商很少是「OEM廠商是唯一正確選擇」這麼簡單。正確的答案取決於負載的關鍵性、安裝現場的服務支援情況、專案圖面和保固或保證條款，以及採購方是否願意承擔長達25年的備件庫存風險。以下的權衡矩陣列出了每次採購評審中都會討論的各種權衡因素。

交付後的步驟，直到出現問題，才會有人詳細列出。

在幾乎所有競爭中，供應商供應鏈的完整性都必須經過明確驗證，這是首要考慮因素：未經檢驗的「現場交付」狀態可能會讓您付出過高的代價。產業安全事故分析指出，安裝隔離和接地錯誤是變電站問題的重中之重，這兩者都與首次通電前對已安裝設備的狀況確認密切相關。依照IEC 62271-1標準進行的局部放電、介電常數和兆歐表測量並非簡單的項目——它們是確保運輸損壞、工廠測試遺漏的ATI缺陷以及現場安裝錯誤不會影響安全或運行的關鍵。

一個完整的SAT課程工作流程至少包括：

• 在 5 kVDC 電壓下測量中壓和低壓系統的絕緣電阻
• 變壓器匝數比和繞組電阻與銘牌進行核對
• 使用真正的、經GMT校準的高壓測試設備，在1.05倍額定電壓下進行一分鐘的局部放電測量。
• 保護繼電器設定值與專案協調研究的比較驗證
• 在任何中壓饋線通電之前，先確認接地電阻。

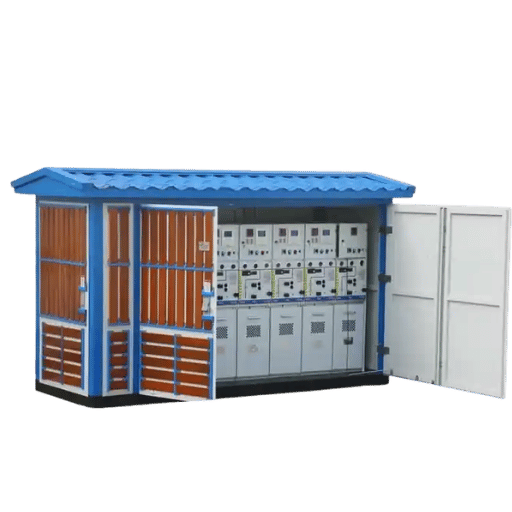

產業展望：2026-2030年

三個市場數據點定義了2026年至2030年間購買任何小型變電站的購買理由。整體而言，成套變電站市場正處於持續成長的軌道上—— 戰略市場研究 報告顯示，到2024年，該市場規模將以6.4%的複合年增長率成長，達到約12.1億美元。緊湊型變電站細分市場在美國的成長速度更快，到2033年複合年增長率將達到9.7%。而數位化變電站細分市場——傳統上僅限於輸電領域——預計將從2025年的8.9億美元成長到2035年的17.3億美元。 GMInsights.

這些數據對2026年的買家究竟意味著什麼？

• 智慧化和SCADA系統不再是「面向未來」的選項，而是當下的主流產品線。如今，主流廠商已將支援SCADA和物聯網監控的型號作為標準產品列入產品目錄，並加價2,000至8,000美元。對於2026年的買家而言，問題不再是“我們是否應該等待數位化時代？”，而是“我們現在是否應該支付物聯網溢價，還是應該選擇支援SCADA的接線端子，之後再添加感測器？”
• SF6替代品是重要的採購考量因素。歐盟將於2024年實施的氟化氣體法規修訂將持續對G類設備施加政治上的替代壓力。對於設計運作至2035年後的裝置，即使價格高出10-15%，真空或乾空氣絕緣的中壓開關設備也是目前社會普遍接受的選擇。
• 模組化即插即用平台縮短了安裝時間，但卻鎖定了供應商。 ABB UniPack-S、西門子 8DJH 和施耐德 RM6 / GHA 平台可減少 20-30% 的現場人工成本，但也使營運商與該備件供應商綁定長達 25 年。

目前採購中應採取的三項行動

1. 即使現在省略感測器，也要指定與 SCADA 相容的接線端子——在工廠添加接線需要花費 500-1,500 美元；在五年後對密封單元進行改造將花費 5,000-10,000 美元，外加一次停機。
2. 在同一地點預留一個額外的單元的空間——典型商業場所的負荷增長平均每年為 2-3%；今天為一個綜合體服務的 1,000 kVA 單元，20 年後可能需要第二個 500-1,000 kVA 單元。
3. 將網路安全基線納入保護繼電器規範—IEC 62443 標準現已成為公用事業級採購的標準要求，並將在接下來的三個採購週期內擴大範圍。
