Comprendre le test d'échauffement des transformateurs de puissance

Les transformateurs de puissance sont essentiels à tout système électrique, car ils contribuent à la transmission et à la distribution de l'énergie. Testés minutieusement pour garantir la fiabilité et la durée de vie des composants, les tests d'échauffement constituent l'une des évaluations les plus importantes. Ces tests sont essentiels car ils évaluent la mesure et l'évaluation précises de la chaleur produite dans un transformateur lors de son fonctionnement à des niveaux de charge spécifiés. Les résultats sont essentiels pour évaluer leur conformité aux normes et exigences de conception thermiques spécifiques. Cet article détaille les tests d'échauffement, leur réalisation, les méthodologies utilisées et leur objectif. Que vous soyez ingénieur électricien ou professionnel de la maintenance, le fonctionnement d'un réseau électrique vous intéresse. Ce guide vise à faire comprendre aux lecteurs pourquoi les tests d'échauffement sont essentiels pour déterminer la sécurité et l'efficacité des transformateurs de réseau modernes.

Qu’est-ce qu’un test d’élévation de température ?

Un essai d'échauffement vise à évaluer le comportement thermique des transformateurs en fonctionnement normal. Cet essai évalue l'augmentation de température des enroulements et de l'huile isolante du transformateur sous l'effet d'une charge nominale ou d'autres conditions prescrites. Cela garantit un fonctionnement sûr et efficace pendant toute la durée de vie du transformateur. Cet essai vérifie la conformité aux réglementations industrielles en vigueur, détecte les éventuelles défaillances dues à la surchauffe et garantit la fiabilité de l'appareil pour une utilisation prolongée dans les réseaux électriques.

Pourquoi le test d’élévation de température est-il important ?

L'essai d'échauffement est une évaluation essentielle pour confirmer que les transformateurs électriques peuvent fonctionner en toute sécurité dans leurs limites thermiques. Une surchauffe peut endommager l'isolation, réduire le rendement et entraîner une défaillance de l'équipement. Cet essai permet d'analyser le comportement thermique des pertes électriques, telles que les pertes cuivre dans les enroulements et les pertes dans le noyau, dans diverses conditions de charge. Les normes actuelles, comme la norme ANSI/IEEE C57.12.00, fixent des limites supérieures rigoureuses de température à dépasser pour garantir la fiabilité mécanique et éviter les risques de sécurité. De plus, cet essai garantit la conformité aux directives d'exploitation de l'unité. Il teste également le bon fonctionnement des systèmes de refroidissement, qu'il s'agisse de convection naturelle, forcée ou à circulation d'huile. Les informations obtenues lors de cet essai garantissent que le transformateur résistera aux contraintes de fonctionnement dans le temps sans risque de dépassement des limites de température, améliorant ainsi la fiabilité et les performances des systèmes de distribution d'énergie et d'électricité.

Comment se déroule le test d’élévation de température ?

Une évaluation des caractéristiques thermiques et des performances du transformateur est réalisée à l'aide d'un essai d'échauffement en conditions contrôlées simulant des scénarios opérationnels. Conformément aux normes IEEE C57 ou CEI 60076, le transformateur est chargé à un niveau de courant d'essai proche de sa pleine puissance nominale. Pendant la charge, des mesures de température du bobinage et de l'huile sont effectuées à l'aide de capteurs de température de précision ou de thermocouples (couples en T) placés stratégiquement à l'intérieur du transformateur. L'essai est maintenu jusqu'à ce que l'équilibre thermique soit atteint, où l'échauffement devient négligeable sur une période définie.

La température ambiante est également enregistrée et maintenue constante tout au long de la période d'essai, créant ainsi un environnement contrôlé et constant. L'échauffement de l'huile de surface et de l'enroulement peut être mesuré directement ou via des capteurs de température intégrés pour déterminer la résistance. Toutes les mesures sont comparées pour une meilleure précision. Des tests plus sophistiqués peuvent inclure des systèmes d'acquisition de données en temps réel, permettant un suivi instantané du comportement thermique en fonctionnement et l'enregistrement des anomalies.

Enfin, les résultats sont analysés afin de vérifier leur conformité aux limites thermiques prédéfinies pour un fonctionnement sûr et efficace du transformateur. Cela permet de vérifier si les systèmes de refroidissement à trois niveaux – naturel, forcé et assisté par huile – fonctionnent de manière optimale pour disperser la chaleur et limiter l'usure thermique des composants internes.

Quelles sont les normes pour le test d’élévation de température ?

L'élévation de température des transformateurs de puissance est réglementée par les normes internationales IEEE C57.12.90 et IEC 60076-2. Ces normes détaillent les procédures et les exigences nécessaires à l'évaluation du comportement thermique des transformateurs dans des conditions de charge spécifiques. L'objectif principal est de déterminer si l'élévation de température des enroulements du transformateur et des fluides isolants est maintenue dans les limites acceptables nécessaires à une fiabilité opérationnelle durable.

La norme IEEE C57.12.90 décrit comment mesurer l'échauffement en mesurant la résistance des enroulements et en utilisant des thermomètres pour mesurer la température du liquide. Elle décrit également la limite maximale d'échauffement admissible pour la classe d'isolation du transformateur ; par exemple, 65 °C au-dessus de la température ambiante pour les transformateurs immergés dans le liquide constitue la limite supérieure. La norme CEI 60076-2 prend des dispositions similaires concernant les critères d'évaluation du liquide de refroidissement du transformateur, les seuils de différence de température et les gradients de température verticaux liés aux influences environnementales, comme les conditions météorologiques.

Les tests d'élévation de température des normes sont plus rigoureusement alignés sur les pratiques modernes, les préoccupations en matière de surchauffe ont été traitées et, par conséquent, la durée de vie du transformateur a été prolongée, ce qui a permis de maintenir l'efficacité énergétique dans divers systèmes électriques, ce qui a nécessité des mises à jour des technologies de matériaux et de refroidissement ainsi que des exigences opérationnelles.

Comment tester l'élévation de température d'un transformateur ?

Les étapes associées au test de l’augmentation de température du transformateur sont décrites comme suit :

1. Préparez le transformateur pour les tests

Avant d'effectuer tout test, assurez-vous que le transformateur est connecté et installé au système dans des conditions contrôlables. De plus, étalonnez les instruments requis, notamment les capteurs de température, les thermocouples et tous les appareils de mesure nécessaires, en veillant à ce qu'ils soient correctement réglés sur les zones d'enroulement et d'immersion dans l'huile.

2. Appliquer les conditions de charge nominale

Conformément aux normes établies, laissez le transformateur fonctionner à sa charge nominale pendant une durée prédéterminée, conformément aux normes de référence du secteur. Cette étape est essentielle car elle fournit une représentation claire des conditions de fonctionnement réelles pour une mesure précise.

3. Surveiller les valeurs de température

Planifiez des mesures périodiques des températures des enroulements et de l'huile immergée et enregistrez-les pendant la durée de fonctionnement prescrite. Assurez-vous également de prévoir un délai suffisant, car l'appareil doit atteindre une stabilité thermique rigoureuse (équilibre) avant de pouvoir effectuer des mesures réelles.

4. Calculer l'augmentation de la température

Déterminez la différence entre les températures ambiantes obtenues lors des essais à partir des valeurs ci-dessus, puis effectuez le calcul final. Il est préférable de ne pas finaliser les calculs à l'aveugle.

5. Vérifier par rapport aux normes de l'industrie

Assurez-vous que l'écart entre l'échauffement obtenu et le seuil autorisé par les réglementations spécifiques (CEI, IEEE) n'est pas dépassé. De plus, vérifiez la conformité aux exigences de sécurité du transformateur.

Quel équipement est nécessaire pour le test d’élévation de température ?

Un essai d'échauffement d'un transformateur requiert une précision extrême, des outils de mesure de qualité industrielle et une observation systématique, enregistrée à l'aide d'équipements spéciaux positionnés le long de l'appareil, adhérant au noyau, aux enroulements et à l'huile. Les outils essentiels comprennent :

1. Thermomètres et caméras infrarouges : Des caméras et des capteurs spécialisés avec des thermocouples de radiométrie et des RTD fixes collectent des données thermiques sur les vents et le pétrole concernant les carottes, à une altitude dépassant la résolution traditionnelle.
2. Modulateurs de courant : ces dispositifs alimentés par RTD servent d'alimentations régulées pour injecter une valeur contrôlée de tension ou de courant dans l'unité testée.
3. Cadre de test : les systèmes d'équilibrage tels que les bancs de charge résistifs, capacitifs ou inductifs sont fondamentaux pour reproduire la contrainte opérationnelle.
4. Dispositifs de restriction thermique : Des ventilateurs à côté des pompes à huile, associés à des débitmètres, des manomètres et des régulateurs de température, se trouvent dans les pompes des fours à huile pour déterminer une température définie, chaque dispositif examinant l'exécution précise, garantissant ainsi que la routine du programme alloué est suivie.
5. Systèmes analytiques complexes : ces appareils DAQ permettent un examen complet de l'amplitude thermique en capturant les anomalies sur une période définie et ainsi en enregistrant ce qui est nécessaire aux intervalles prédéfinis.
6. Pont diélectrique : Cela fait partie d'une collection connue sous le nom de testeur de résistance d'isolement qui garantit qu'une norme définie est maintenue après le test et que les composants maillés restent hermétiquement scellés dans les limites requises.

Ce mélange d’appareils précis et fiables permet une évaluation complète et valide la fiabilité opérationnelle et la sécurité des transformateurs dans des environnements réels.

Quelle est la procédure de mesure de la résistance d'un enroulement ?

La mesure de la résistance des enroulements est essentielle non seulement au bon fonctionnement des équipements électriques tels que les machines, les transformateurs et les moteurs, mais constitue également l'une des étapes les plus essentielles et cruciales du processus. Elle se déroule généralement selon les étapes détaillées suivantes :

1. Mesures de préparation et de sécurité

Coupez l'alimentation du transformateur ou du moteur afin qu'ils ne soient pas couplés au système. Laissez les courants se stabiliser et évitez ainsi les fluctuations de mesure et les problèmes de sécurité. Les bornes doivent être propres et exemptes de toute oxydation pour permettre un contact correct. L'équipement de test doit être refroidi à température ambiante avant d'effectuer les mesures afin de garantir des résultats précis et exacts.

2. Sélection de l'équipement de test

Pour déterminer la résistance d'un enroulement, utilisez un micro-ohmmètre ou un appareil spécialement conçu pour la mesure de faibles résistances. Assurez-vous que l'équipement est capable de transmettre et de mesurer des valeurs précises de courant à de faibles niveaux, de l'ordre du milliohm.

3. Connexion des cordons de test

À l'aide des cordons du testeur de résistance, connectez-les aux bornes de l'enroulement. Assurez-vous que les cordons d'alimentation et de mesure de tension sont placés en configuration Kelvin. Cette configuration à 4 fils réduit l'effet de la résistance des cordons sur les erreurs de mesure, améliorant ainsi la précision de la mesure.

4. Application du courant d'essai

Conformément aux instructions du fabricant ou aux normes en vigueur, appliquez un courant d'essai continu de 1 à 10 ampères. L'instrument laissera suffisamment de temps pour la stabilisation, ce qui atténuera l'impact des composants inductifs dans l'enroulement.

5. Enregistrement des lectures de résistance

Enregistrez toutes les mesures de résistance une fois celles-ci stabilisées. Si plusieurs enroulements sont soumis au test, les mêmes étapes devront être appliquées à chaque phase ou section, dans les mêmes conditions de test.

6. Correction de température

La résistance d'un enroulement varie avec la température. Pour obtenir une normalisation, corrigez les valeurs enregistrées en fonction d'une température de référence (par exemple 20 °C ou 75 °C) en utilisant le coefficient de température de résistance du cuivre ou de l'aluminium.

7. Analyse et documentation

Mesurez et corrigez les valeurs de résistance et comparez-les aux spécifications du fabricant ou aux données historiques. Des écarts importants peuvent indiquer des problèmes tels que des dommages aux enroulements, des connexions desserrées ou de la corrosion. Tous les résultats doivent être soigneusement documentés pour des diagnostics plus approfondis ou la planification de la maintenance.

Cette approche permet à ces techniciens d’obtenir des mesures précises et fiables, contribuant ainsi à un diagnostic précis des pannes et à prolonger la durée de vie des équipements électriques.

Quels facteurs affectent l’augmentation de la température pendant les tests ?

Plusieurs facteurs affectent l'augmentation de la température lors des tests, comme :

1. Flux de courant : l'augmentation du niveau de courant entraîne un échauffement supplémentaire en raison d'une plus grande résistance électrique.
2. Température ambiante : des environnements plus chauds peuvent par la suite conduire à des températures de base plus élevées pour l’accumulation de chaleur.
3. Durée des tests : des tests plus longs permettent à davantage de chaleur de s'accumuler dans l'équipement testé.
4. Mécanismes de refroidissement : Les systèmes absents ou présents comme les ventilateurs ou les dissipateurs de chaleur qui refroidissent l'équipement ont un effet direct sur l'évacuation de l'excès de chaleur.
5. Propriétés des matériaux : Les matériaux qui sont de bons conducteurs avec une résistivité plus élevée supporteront l'accumulation de chaleur dans des conditions similaires.
6. Conditions de charge : les tests de charge maximale admissible entraînent davantage de pertes d'énergie, augmentant ainsi la température.

La connaissance de ces aspects permet de garantir que la procédure de test se déroule dans des limites opérationnelles sûres et donne des résultats précis.

Comment la température ambiante influence-t-elle les résultats des tests ?

Les facteurs de dissipation thermique les plus importants concernent le climat ambiant et la température ambiante, directement proportionnelle à la température de référence du système testé. Il ressort clairement de la discussion que des températures élevées peuvent entraîner une augmentation de la température de référence, ce qui peut à son tour entraîner une augmentation de la saturation thermique et l'inactivité des mécanismes de dissipation thermique par convection ou rayonnement. Une faible contrainte thermique peut accroître le refroidissement par convection, réduire la dégradation thermique et, par conséquent, la durée de vie des composants.

Pour les dispositifs électroniques, la température ambiante a un impact considérable sur le fonctionnement des semi-conducteurs, car leur conductivité et leur résistance dépendent de la température. Par exemple, des températures ambiantes plus élevées peuvent accroître les risques de limitation thermique, voire fausser la précision des mesures de tension. De plus, les coefficients de dilatation thermique de certains matériaux peuvent altérer leurs propriétés physiques à des températures extrêmes, compromettant ainsi l'intégrité structurelle et la cohérence des tests.

Des méthodes compensatoires telles que la modélisation thermique et la surveillance en temps réel peuvent être utilisées, mais selon des normes locales plus sûres. Modifier l'environnement extérieur tout en le confinant dans un espace contrôlé est idéal pour garantir la cohérence et la répétabilité. La surveillance en temps réel et la modélisation thermique, associées aux méthodes compensatoires requises, sont nécessaires pour garantir la fiabilité et la reproductibilité des résultats des tests dans de multiples scénarios opérationnels.

Quel est le rôle du courant nominal dans la mesure de la température ?

Pour les systèmes tels que les appareils électriques dont la portée de mesure totale est limitée, les paramètres opérationnels surveillés servent de référence. Le courant nominal constitue la limite supérieure et joue un rôle tout aussi crucial lors de la mesure de la température. Il est défini comme le courant électrique maximal qu'un appareil peut supporter sans dépasser une limite thermique définie. L'encapsulation d'un circuit crée une résistance, ce qui entraîne toujours une production de chaleur. Les circuits fonctionnent mieux, augmentant ainsi leur efficacité, sous des charges spécifiques, d'où le terme de charge parfaite. L'augmentation de température observée en raison des éléments chauffants prescrits varie également selon l'appareil, ce qui le rend unique.

La surveillance de la température sous différents niveaux de courant électrique garantit que les équipements ne sont pas exposés à une chaleur excessive susceptible de les endommager. Ceci est essentiel pour les équipements de forte puissance, notamment les moteurs, les disjoncteurs et les transformateurs, car même de faibles variations affectent fortement leurs performances et leur sécurité à long terme. En utilisant les valeurs de courant nominal lors des tests et de la surveillance des systèmes, les ingénieurs peuvent valider les modèles thermiques, optimiser les systèmes de gestion thermique et garantir le respect des exigences de sécurité et de fonctionnement.

Comment la tension et le chauffage influencent-ils l’augmentation de la température ?

Dans les machines électriques, l'augmentation de température est due à la tension et à l'échauffement. Une surtension augmente le courant traversant un conducteur et, par conséquent, l'échauffement résistif, conformément à la loi de Joule (P = I²R). Ce type d'échauffement contribue à l'élévation de température des dispositifs soumis à un courant important. Un échauffement excessif fragilise également l'isolation, augmente la résistance du conducteur et accélère le vieillissement des matériaux, compromettant ainsi la fiabilité du système.

La tension, la conductivité thermique des matériaux, l'efficacité des mécanismes de transfert thermique et d'autres paramètres jouent un rôle. En cas de refroidissement insuffisant, l'élévation de la pression induit une augmentation localisée de la température. On parle parfois d'« emballement thermique » : des points chauds réduisent la durée de vie opérationnelle en raison de la réduction des processus thermiques. L'IEEE et l'IEC ont défini des normes industrielles définissant les limites admissibles garantissant un fonctionnement stable du système sans surchauffe.

Grâce à des dispositifs de diagnostic et des systèmes d'observation modernes, les ingénieurs peuvent évaluer progressivement l'impact de la tension et de l'échauffement sur l'augmentation de la température. Ces processus permettent de créer des modèles vérifiables et de vérifier la conformité aux normes, ainsi que d'éclairer les procédures de maintenance visant à minimiser les surchauffes et les pannes système.

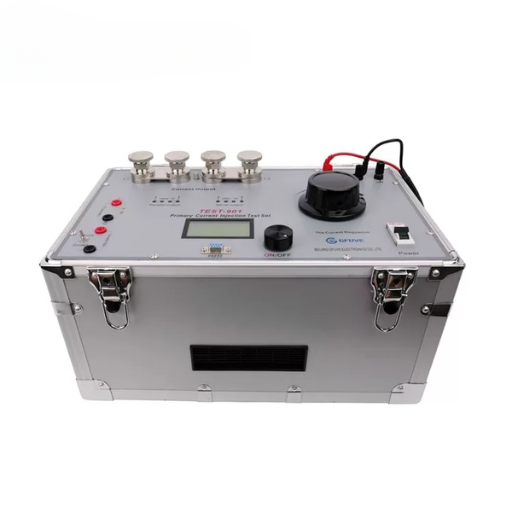

Quels sont les problèmes courants lors du test d’augmentation de température ?

1. Répartition non uniforme de la chaleur – Une négligence dans la conception peut entraîner une mauvaise disposition des composants, conduisant à la manifestation de points chauds localisés qui affectent les performances et la sécurité.

2. Débit d’air inadéquat – Les systèmes compacts ou fermés, géométriquement contraints, auront des pressions de débit d’air qui peuvent entraîner des températures au-dessus de la plage autorisée.

3. Étalonnage incorrect – Des capteurs mal étalonnés peuvent entraîner des lectures erronées, compromettant ainsi la précision et la fiabilité des tests.

4. Défaillances des matériaux – Les composants soumis à des températures élevées et prolongées peuvent se dégrader, provoquant des défaillances structurelles ou fonctionnelles.

5. Courant électrique excessif : pendant les tests, le dépassement des niveaux de courant prescrits peut entraîner un échauffement anormal du système et des dommages ultérieurs.

Que se passe-t-il si la température monte trop haut ?

Le dépassement des seuils de température d'un système peut avoir de multiples conséquences négatives, affectant immédiatement les performances, la sécurité et même la durée de vie du système. Une augmentation de la température entraîne souvent une accélération des réactions chimiques, ce qui accélère directement la dégradation des composants matériels d'un système. Les semi-conducteurs en sont un bon exemple. Leur échauffement excessif peut réduire l'efficacité, provoquer des variations des caractéristiques électriques et, dans le pire des cas, entraîner une défaillance opérationnelle. De plus, les composants d'isolation électrique peuvent perdre leur intégrité, ce qui peut entraîner des courts-circuits ou des défauts électriques.

De plus, la surchauffe peut provoquer un emballement thermique, un processus où des boucles de rétroaction de chaleur croissante s'enclenchent spontanément. Cela engendre des risques graves tels que des incendies et des explosions. Sur le plan mécanique, une exposition constante à des températures élevées peut ramollir les pièces mécaniques et entraîner des déformations ou des microfractures. La résistance globale du système en pâtit. Globalement, une technologie avancée de contrôle thermique de précision doit être utilisée pour éliminer la surchauffe et garantir un fonctionnement fiable du système, tout en minimisant les réparations coûteuses ou les pannes complètes.

Comment remédier aux mesures de température inexactes ?

Les mesures de température imprécises nécessitent l'utilisation de nouveaux systèmes de capteurs avancés, un étalonnage correct des capteurs et une évaluation régulière de l'ensemble du système. L'utilisation de RTD ou de thermocouples, capteurs de température de haute précision, améliore la précision des mesures et garantit une collecte de données fiable sur une large plage de températures. Ces capteurs doivent être adaptés à l'environnement de l'application afin que la température, la pression et les conditions chimiques respectent les seuils d'exposition.

Grâce à des normes d'étalonnage traçables provenant d'organismes de confiance comme le NIST, un étalonnage correct est garanti. Une maintenance régulière, conforme aux directives du fabricant, optimise la fréquence, permettant ainsi une détection rapide des dérives des capteurs, des directives réglementaires, des facteurs environnementaux et de toute autre condition susceptible de provoquer des fluctuations des capteurs. La conformité aux normes industrielles exige que leurs mesures soient comparées aux normes internationales reconnues.

De plus, les ingénieurs devraient envisager de mettre en œuvre des systèmes de surveillance en temps réel, parallèlement à des analyses évaluatives prédictives. Ces systèmes intègrent des algorithmes basés sur l'apprentissage automatique qui détectent les irrégularités et les anomalies des données de température, permettant ainsi de prendre des mesures proactives appropriées en amont pour éviter la propagation des erreurs dans le système. Enfin, une maintenance rigoureuse des dispositifs, systèmes et capteurs de mesure de température, ainsi qu'un nettoyage régulier, une inspection des dommages et une vérification du positionnement des capteurs, garantissent que tous les composants élémentaires fonctionnels fonctionnent comme prévu, dans des limites acceptables. L'adoption d'un système de mesure de température basé sur des principes améliore la précision, renforce la fiabilité du système et la productivité opérationnelle, tout en minimisant les erreurs de mesure de température.

Quelle est la relation entre l’augmentation de la température et les performances du transformateur ?

Comment l’augmentation de la température affecte-t-elle la durée de vie des équipements électriques ?

L'augmentation de la température est l'une des principales contraintes énergétiques qui impactent le vieillissement et la fiabilité des appareils électriques. Les transformateurs, les moteurs et les disjoncteurs contiennent des matériaux isolants soumis à une chaleur excessive, ce qui accélère leur détérioration. L'affaiblissement de cette isolation entraîne une diminution de la rigidité diélectrique et de l'intégrité mécanique, augmentant ainsi divers types de défaillances opérationnelles, telles que les courts-circuits et les pannes sous contrainte. Il est bien connu que si la température d'un appareil dépasse la valeur nominale, pour chaque tranche de 10 °C, la durée de vie de l'isolation diminue de manière exponentielle. L'équation d'Arrhenius est l'un des nombreux modèles permettant de décrire ce phénomène.

L'isolation n'est pas le seul système à souffrir : les pièces métalliques subissent également une dilatation thermique pouvant entraîner des cycles de dilatation et de contraction, source de détérioration. Outre une rigidité accrue, l'augmentation des températures peut également favoriser l'oxydation, réduisant ainsi l'efficacité du flux de courant électrique, et donc son efficacité. Pour remédier aux problèmes mentionnés précédemment, des systèmes de refroidissement avancés, tels que le refroidissement par air ou par liquide, permettent d'améliorer les performances et la stabilité opérationnelle du système. Une limite d'échauffement appropriée doit être respectée pour garantir des performances optimales du système.

Quelles mesures de performance sont influencées par l’augmentation de la température ?

L'augmentation de la température a un effet notable sur les paramètres opérationnels des systèmes électroniques. De plus, des températures plus élevées peuvent accroître la résistance des matériaux conducteurs, entraînant une perte de puissance par pertes I²R. Cela entraîne non seulement une baisse de l'efficacité énergétique, mais peut également, dans certains cas extrêmes, provoquer un emballement thermique. De plus, les variations de température peuvent accélérer certains processus qui déterminent la durée de vie de certains composants, notamment ceux contenant des semi-conducteurs, en raison de l'électromigration et du claquage diélectrique.

Les condensateurs électrolytiques présentent des caractéristiques similaires aux condensateurs électrolytiques : des températures plus élevées entraînent des variations de capacité et de courant de fuite, menaçant la stabilité du circuit. De plus, une dégradation thermique au-delà de certaines limites réduit la durée de vie et la capacité de rétention des batteries. De plus, certains systèmes électromécaniques peuvent présenter des problèmes d'alignement d'actionnement et une fatigue thermique due à la dilatation et à la contraction thermiques.

L'intégrité du signal aux limites supérieures de température peut également être source de préoccupations : amortissement des circuits de communication, bruit de signalisation et imprécision de la transmission des données dans les unités de traitement. Les facteurs susmentionnés concernant l'influence de l'élévation de température sont essentiels au fonctionnement de systèmes électriques fiables.

Quand faut-il effectuer un test d’élévation de température ?

Un essai d'échauffement évalue les performances thermiques d'un système électrique ou électromécanique lors de ses phases de conception et de prototypage. Le système est testé dans les conditions de fonctionnement prévues. Il est important de réaliser ces essais lors des évaluations régulières d'assurance qualité afin de vérifier la conformité aux paramètres de sécurité et aux cadres réglementaires. De plus, ces essais doivent être réalisés lors d'améliorations ou de modifications du système afin de garantir la précision des contrôles de gestion thermique. Ces essais sont essentiels en cas de variations de température, de conditions météorologiques difficiles ou de charges de travail importantes, afin d'éviter les pannes et les dommages matériels.

Quelle est la différence entre les tests de routine et les tests de type ?

Paramètre	Tests de routine	Essais de types
Définition	Contrôles réguliers pendant la production.	Tests complets pour la conception de produits.
Interet	Assure la cohérence et la qualité.	Vérifie la fonctionnalité globale de la conception.
Fréquence	Réalisé pour chaque unité produite.	Réalisé une fois pour de nouveaux modèles.
Secteur d'intérêt	Identifie les défauts de fabrication.	Évalue les performances prévues du produit.
Normes appliquées	Normes de niveau de production en usine.	Normes de conception et de l'industrie.
Domaine	Limité aux paramètres opérationnels de base.	Couvre des tests approfondis, climatiques, électriques.
Interprété par	Équipe de contrôle qualité du fabricant.	Ingénieurs tiers ou concepteurs indépendants.
Prix	Relativement faible en raison d'une portée plus petite.	Élevé en raison de tests détaillés et approfondis.
Exemples de tests	Tests de tension et de continuité.	Endurance, tests de stress environnemental.
Pertinence des résultats	Assure la fonctionnalité quotidienne.	Valide la sécurité et la conformité à grande échelle.

À quelle fréquence les transformateurs doivent-ils subir des tests d’élévation de température ?

Les transformateurs, qui comptent parmi les machines électriques les plus importantes du système électrique, doivent être soumis à des tests d'échauffement lors de la première étape de production des essais de réception en usine afin de vérifier leur conformité aux exigences de conception, notamment leur conformité aux points de contrôle des performances thermiques spécifiés. Après le déploiement, il est recommandé d'effectuer des tests d'échauffement ou une surveillance thermique équivalente lors de travaux de maintenance importants ou en cas de suspicion d'instabilité opérationnelle, comme une surchauffe ou une panne. Les directives IEEE et CEI, entre autres, recommandent des évaluations plus précises de l'état thermique du transformateur en cas de variation de charge, de déplacement ou d'autres facteurs environnementaux susceptibles d'affecter ses caractéristiques thermiques. La fréquence des tests dépend des exigences opérationnelles, de l'importance du transformateur pour le système électrique et des analyses comparatives des performances en fonction de la température. La collecte régulière de ces données par capteurs intelligents ou par thermographie infrarouge permet des calendriers d'essais flexibles et un accès instantané aux données, ainsi que des stratégies de maintenance proactives pour une durabilité accrue.

Quelles pratiques de maintenance peuvent aider à gérer l’augmentation de la température ?

La maintenance préventive visant à contrôler l'échauffement des transformateurs semble combiner des examens de routine, des analyses ciblées d'échantillons d'huile et la mise en œuvre d'outils modernes de surveillance de l'élévation. La surchauffe peut entraîner une dégradation de la rigidité diélectrique de l'huile ; il est donc nécessaire de procéder régulièrement à des prélèvements d'huile pour en évaluer la valeur. Vérifier le bon fonctionnement des composants de refroidissement, du radiateur, du ventilateur et du liquide de refroidissement peut grandement contribuer à dissiper la chaleur excessive. Un entretien régulier peut également être effectué pour éliminer les saletés et débris extérieurs qui obstruent les fentes du radiateur et entravent son refroidissement.

Grâce à l'utilisation d'outils prédictifs de maintenance, comme la thermographie infrarouge et d'autres systèmes intelligents de surveillance de l'état, la détection des points chauds en temps réel permet de prendre des mesures correctives avant que les seuils critiques ne soient dépassés. De plus, l'utilisation de matériaux isolants à plus haute tolérance thermique ou d'huiles résistantes aux hautes températures permet d'augmenter la capacité de traitement thermique d'un transformateur. La mise en œuvre de ces pratiques prolonge la durée de vie des équipements tout en améliorant leur fiabilité, quelles que soient les charges et les conditions environnementales.

Sources de référence

1. Expérience virtuelle de test d'élévation de température en haute tension
   Cet article décrit une procédure de test virtuelle avec calcul d'incertitude pour les tests d'élévation de température sur des barres conductrices.

2. Recherche sur la technologie de test d'élévation de température
   Se concentre sur un système de test d'élévation de température pour les commutateurs d'alimentation basse tension antidéflagrants des mines de charbon.

3. Une méthode innovante pour réaliser des tests d'élévation de température
   Explore une méthode suivant la norme IEC 62271-1 pour l'assemblage d'appareillages de commutation moyenne tension.

4. Recherche sur la méthode de test d'élévation de température du gaz domestique
   Analyse les différences dans les méthodes d’essai d’élévation de température au moyen de tests comparatifs.

5. Méthode d'essai et de calcul de l'élévation de température du liquide
   Fournit des méthodes de test et des calculs pour les valeurs d'élévation de température, avec des suggestions pertinentes.

Foire Aux Questions (FAQ)

Q : Quel est le but du test d’élévation de température pour les transformateurs de puissance ?

R : L'essai d'échauffement est réalisé pour déterminer les performances thermiques d'un transformateur dans des conditions spécifiques. Il évalue les capacités de dissipation thermique et garantit que le transformateur peut fonctionner en toute sécurité dans les limites de sa conception.

Q : Comment la température de l’huile supérieure est-elle mesurée pendant le test ?

R : La température de l'huile supérieure est mesurée à l'aide d'instruments de mesure placés à des endroits précis du transformateur. Ces instruments permettent de surveiller l'augmentation de la température tout au long de l'essai.

Q : Quelle est la signification de la température finale dans le test ?

R : La température finale indique l'augmentation de la température de l'huile supérieure pendant l'essai. Elle est essentielle pour déterminer si le transformateur testé peut supporter la charge thermique sans dépasser les limites autorisées par les normes nationales.

Q : Que représente la courbe de température dans le test d’élévation de température ?

R : La courbe de température illustre la relation entre le temps et la température pendant la durée de l'essai. Elle fournit des informations sur les caractéristiques thermiques du transformateur, notamment la vitesse d'élévation de température et la stabilité de la température de surface.

Q : Quel est le rôle d’un testeur dans le test d’élévation de température ?

R : Un testeur est chargé de réaliser le test et de s'assurer que tous les paramètres sont correctement mesurés et surveillés. Il doit suivre la méthode standard et connaître le système de test pour garantir des résultats précis.

Q : Quels facteurs influencent l’augmentation de la température de l’huile supérieure dans les transformateurs ?

R : Plusieurs facteurs peuvent influencer l’augmentation de la température de l’huile supérieure, notamment la charge électrique, la température extérieure ambiante, la résistance thermique des matériaux et l’efficacité des mécanismes de dissipation thermique en place.

Q : Quelle est la méthode de test de court-circuit et quel est son rapport avec le test d’élévation de température ?

R : La méthode d'essai de court-circuit est une procédure utilisée pour évaluer les performances des transformateurs en cas de défaut. Elle est liée aux essais d'échauffement, car elle permet de déterminer l'impact thermique des courts-circuits sur les composants du transformateur.

Q : Comment est définie la température de fonctionnement d’un transformateur ?

R : La température de fonctionnement d’un transformateur est définie comme la température maximale que le transformateur peut atteindre pendant un fonctionnement normal sans compromettre sa sécurité et son intégrité électriques.

Q : Quelles sont les différentes valeurs de température qui doivent être surveillées pendant le test ?

R : Lors de l'essai d'échauffement, plusieurs valeurs de température sont surveillées, notamment la température de l'huile supérieure, la température des enroulements et la température de surface du transformateur. Ces valeurs sont essentielles pour évaluer les performances thermiques globales.

Q : Pourquoi est-il important de respecter les normes nationales lors des tests d’élévation de température ?

R : Le respect des normes nationales garantit la cohérence et la fiabilité des essais d'échauffement. Il garantit que le transformateur répond aux critères de sécurité et de performance requis, réduisant ainsi les risques de surchauffe et de panne.
