布赫霍爾茨繼電器：變壓器故障，工作原理

布赫霍爾茨中繼站概述

布赫霍爾茨中繼的定義

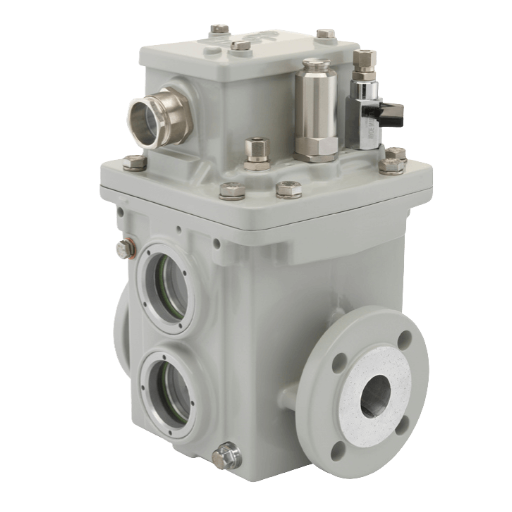

布赫霍爾茨繼電器是一種與油浸式電力變壓器配合使用的安全裝置，用於檢測故障並提供保護。它是一種電感應和氣感應繼電器，能夠監測變壓器的內部狀態。此繼電器位於連接變壓器主油箱和儲油櫃的油管內。這樣，繼電器就能辨識出一些問題，如果不及時處理，可能會導致嚴重的損壞，例如過熱、絕緣層破損或電火花等。

繼電器的工作原理主要針對兩種類型的擾動做出反應。首先，輕微故障或過熱會導致絕緣油分解產生氣泡。繼電器能夠識別並收集這些氣泡，從而使操作人員能夠提前發現潛在問題。其次，諸如電路短路等嚴重故障會導致絕緣油突然移動或湧動。這種油的移動會觸發布赫霍爾茨繼電器，進而使變壓器隔離開關跳閘，以防止變壓器遭受進一步損壞。

變壓器保護的重要性

電力系統高度依賴變壓器。變壓器及其正確運作是確保可靠不間斷供電的先決條件。其中，布赫霍爾茨繼電器偵測器在變壓器故障偵測中發揮關鍵作用，能夠防止小問題演變成嚴重的變壓器故障。該繼電器在識別和解決諸如氣體積聚或油滲漏等問題時尤其重要，這些問題通常預示著內部損壞或過熱等故障。

布赫霍爾茨繼電器早期故障偵測的優點之一在於，它可以避免變壓器損壞、降低停電風險並減少維修成本。此繼電器起到保護主電源的作用，因此能夠自動切斷故障電源；簡而言之，它會切斷受影響的供電部分。其最重要的功能在於，它無需複雜的干預即可發現故障，這使其在實際應用中非常有效。

此外，布赫霍爾茨繼電器不僅提高了變壓器運作的安全性，還延長了其使用壽命。火災和完全失效的風險不僅是現場問題，還會危及整個裝置及其周圍人員的安全；因此，該繼電器有助於保護基礎設施和人員安全。最終，憑藉其可靠的設計和功能，此繼電器的卓越性能確保了其在變壓器保護系統中的關鍵地位，從而保障了各個工業和公共區域的能源不間斷供應。

常用應用

在電力系統中，變壓器是至關重要的設備，而保護繼電器在變壓器保護中發揮著極為重要的作用。保護繼電器主要用於過載保護、故障偵測和系統監控。所有這些功能不僅確保變壓器高效能運行，還能防止因電氣故障或異常情況造成的嚴重損壞。

過載保護是繼電器在變壓器系統中的主要功能。繼電器透過監測電流水平，檢測可能導致變壓器過熱並最終損壞的過載情況。當電流達到極限值時，繼電器會採取預防措施，例如降低負載或斷開變壓器與電源的連接，以避免任何危險。

另一項重要應用是故障檢測，例如短路或接地故障。保護繼電器能夠快速偵測這些情況，並切斷系統的相關部分，從而節省時間並保護變壓器。此外，繼電器除了監控系統外，還能提供性能趨勢、運行狀況和潛在威脅等信息，因此對於提前安排維護非常有用，也對提高電力系統的可靠性大有裨益。

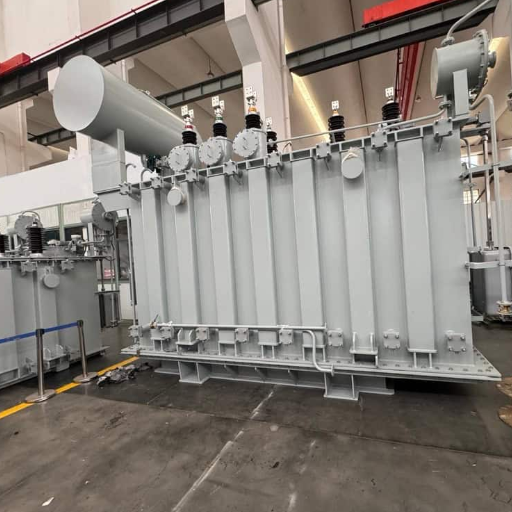

布赫霍爾茨繼電器的工作原理

關鍵組成部分和機制

布赫霍爾茨繼電器由氣體收集室、浮子、擋板機構和用於訊號傳輸或跳閘的觸點組成。此繼電器安裝在連接變壓器主油箱和儲油櫃的管道上。其功能是在特定條件下透過檢測氣體產生和油液流動來檢測變壓器故障。

如果發生輕微故障，集氣室會充滿分解產生的氣體，導致浮子下沉。此時會發出警報，提醒操作人員可能有問題。如果發生嚴重故障，湧入儲油櫃的油量會觸發擋板機構。擋板機構的移動會使繼電器發出跳閘訊號，從而將變壓器與電力系統斷開，以防止其遭受進一步損壞。

它如何檢測故障

布赫霍爾茨繼電器是一種變壓器保護裝置，其工作原理是透過監測變壓器內部的氣體和液體流動情況。通常情況下，故障會導致絕緣油擊穿，進而產生氣體。產生的氣體正是繼電器動作的原因，能夠及早指示故障所在。

對於諸如過熱或局部放電等輕微故障，產生的氣體量極少，會積聚在繼電器頂部。這些氣體向上推動繼電器內的浮子，從而觸發警報。相反，在嚴重故障情況下，瞬時壓力變化是由高能量電弧或短路引起的，導致油壓驟升，這正是上述繼電器的切換點。油壓的快速流動會啟動繼電器的擋板機構，進而觸發跳脫電路斷開變壓器，以防止進一步損壞。

該繼電器結合了氣體檢測和油流量監測的雙重機制，能夠涵蓋所有故障情況，從而為變壓器提供卓越的保護可靠性。透過及時應對潛在問題，布赫霍爾茨繼電器降低了災難性損壞的風險，同時也保障了系統的完整性。

所涉及的物理原理

布赫霍爾茨繼電器利用兩大物理原理工作：浮力和流體動力學。這些原理能夠辨識變壓器內的氣體積聚和油流變化，而這正是故障或異常情況的徵兆。

利用浮力原理，可以偵測變壓器內部在電氣故障、除毒和過熱過程中產生的氣泡。當繼電器腔室內的氣體積聚時，會擠壓油位，導致浮子移動。根據故障的嚴重程度，這種移動可能會觸發警報或斷開電路。正是由於採用了浮力原理，才能及時處理與氣體相關的變壓器問題。

流體動力學原理解釋了繼電器如何檢測變壓器油流的突變。當油流速度加快時，通常表示變壓器有嚴重故障，例如短路。繼電器內部的葉片或擋板能夠感知這種油流，並觸發跳閘機構，從而保護變壓器免受進一步損壞。這些原理共同賦予了布赫霍爾茨繼電器強大的保護能力，使其能夠響應漸進式和突發式故障。

變壓器中的布赫霍爾茨繼電器操作

安裝和設置

對於布赫霍爾茨繼電器裝置而言，精度對繼電器的功能和變壓器故障檢測的可靠性至關重要。繼電器通常安裝在連接變壓器油箱和儲油櫃的管道中。此處繼電器的位置使其能夠透過檢測變壓器內的氣體或油的流動情況來指示故障位置。安裝過程中，必須確保對準精準，並且連接牢固，才能確保繼電器的精確運作。

整個安裝過程首先要斷開變壓器的電源，並採取必要的安全措施。繼電器必須按照操作說明進行安裝，才能發揮其最佳性能。應檢查繼電器與保護系統（警報和跳脫迴路）之間的連接，確保其配置和測試正確無誤。這將確保偵測到的任何故障都能啟動必要的安全系統。

定期維護和測試不僅能確保布赫霍爾茨繼電器正常運作，還有助於發現任何缺陷。警報和跳脫機構的定期測試包括模擬故障情況並驗證繼電器是否如預期回應。因此，年度維護和嚴格遵守安裝指南將使布赫霍爾茨繼電器成為長期可靠的變壓器安全保護裝置。

實際操作範例

布赫霍爾茨繼電器在電力變壓器中應用廣泛，用於高效檢測和糾正內部故障。例如，當過熱或電弧等輕微故障導致變壓器油中產生氣體時，布赫霍爾茨繼電器能夠檢測到氣體的產生並同時發出警報信號。這種早期預警使操作人員有機會進行調查並採取必要的糾正措施，從而避免情況惡化，導致變壓器完全失效或嚴重損壞。

布赫霍爾茨繼電器的另一個應用場景是發生嚴重的內部故障，例如繞組短路。這些故障會導致電弧和過熱，從而造成油液快速流動。布赫霍爾茨繼電器能夠迅速偵測到這些故障。隨後，繼電器會啟動斷路器跳脫機構，切斷變壓器電源，以防止進一步的機械或電氣損壞。這種保護措施不僅可以減少停電時間，還能保障工作人員的安全。

布赫霍爾茨繼電器在工廠一台變壓器發生繞組絕緣故障的案例中進行了測試。繼電器的快速反應檢測到了故障，並在造成任何災難性損壞之前就使變壓器脫離了危險。此類案例研究表明，此繼電器的安裝和性能非常可靠。 變壓器中布赫霍爾茨繼電器的維護 尤其是在對運作安全性和可靠性要求嚴格的場所，繼電器是必不可少的。它不僅有助於縮短電力系統故障持續時間，還能顯著降低相關的經濟損失，因此在電力系統中廣受認可。

變壓器故障案例研究

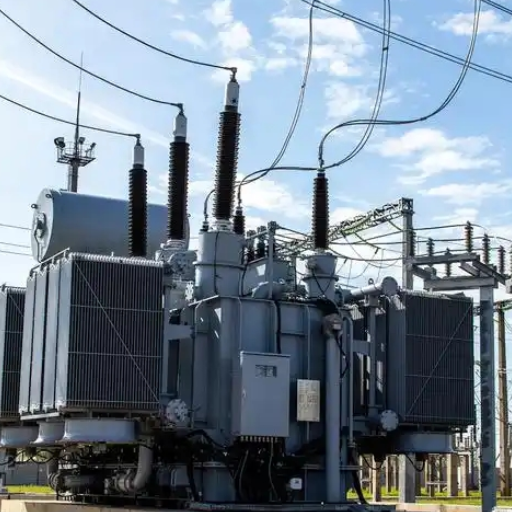

常見故障排除技巧

識別常見問題

變壓器故障最明顯的跡像是過熱、噪音和絕緣破損。過熱很可能是由於變壓器負載過大或冷卻不足造成的，如果不及時糾正，可能會導致設備性能下降甚至永久性損壞。有時，變壓器會發出嗡嗡聲或嘶嘶聲。這表示變壓器有電氣故障、零件鬆脫或機械問題。絕緣破損的程度從細微裂紋到絕緣材料幾乎完全損耗不等，所有這些都可能導致短路或電弧，從而危及變壓器的運作。

為解決過熱問題，首先應降低變壓器的負載，然後檢查所有冷卻裝置（如風扇或散熱器）是否正常運作。異常噪音的來源應透過檢查機械部件是否鬆動或磨損以及電氣連接是否有故障來確定。如果是絕緣故障，目視檢查至關重要。一旦發現絕緣故障，應立即更換，以避免問題惡化甚至演變成危險情況。

此外，切記維護是預防這些問題發生的首要因素。為此，明智的做法是製定定期檢查、清潔和測試變壓器的計劃。此外，監測溫度、負載和絕緣電阻等參數至關重要，因為這些參數可以在造成重大損壞之前發出故障預警。這種積極主動的策略不僅可以延長變壓器的使用壽命，還可以提高其可靠性。

維護最佳實踐

變壓器的妥善維護對於其高效運作和避免故障至關重要。主要做法是定期進行目視檢查。這些檢查能夠幫助人們發現諸如漏油、異響或過熱等問題，這些都是潛在故障需要維修的早期預警信號。

另一項重要做法是對電氣和機械部件進行定期測試。 溶解氣體分析 溶解氣體分析 (DGA)、絕緣電阻測試和負載試驗等測試可以提供有關變壓器內部狀況的非常有用的信息。此外，變壓器油不僅必須清潔，而且必須不含雜質，因為它兼具冷卻和絕緣的雙重作用。定期進行油樣採集和分析可以有效檢測出油品劣化或污染的早期跡象。

最後但同樣重要的是，務必詳細記錄所有維護活動。這包括記錄檢查結果、維修情況以及所做的任何變更。完整的歷史記錄不僅有助於追蹤效能趨勢，還能為未來的維護和升級做出合理的選擇。嚴格遵守這些規範，不僅可以顯著降低變壓器故障的機率，還能提高變壓器的性能和使用壽命。

故障解決技術

處理變壓器故障時，首先要確定故障類型和原因。最常見的故障包括過熱、絕緣擊穿和繞組損壞。透過使用目視檢查、熱成像以及油液分析等不同的儀器，可以找出根本原因。及時進行正確的維護和檢查始終能夠確保安全，並使您能夠及早發現問題。

故障發現後，應採取適當的解決方法。對於過熱問題，改善通風或使用冷卻系統有助於控制溫度並將其保持在合理範圍內。絕緣故障可能需要更換或淨化絕緣油以恢復其絕緣性能。如果繞組損壞，則根據問題的嚴重程度，需要對繞組進行維修或更換。

故障排除後，修復後的測試至關重要，它可以確認變壓器是否有效率且安全地運作。測試內容包括絕緣電阻測量和負載評估，以確保問題已徹底解決。採取預防措施，例如定期維護和檢查，可以大大降低故障發生的機率，並延長變壓器的使用壽命。

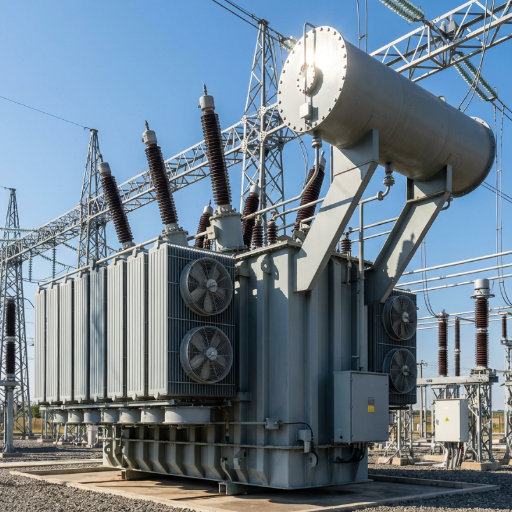

利用布赫霍爾茨繼電器提高變壓器可靠性

在整體效率中的作用

布赫霍爾茨繼電器對於保障變壓器的可靠性和效率至關重要，它能夠及早發現故障。這些繼電器安裝在油浸式變壓器的保護系統中，負責檢測諸如氣體積聚或油流中斷等問題，這些問題可能預示著變壓器內部存在電氣或機械故障。布赫霍爾茨繼電器能夠及早發現潛在問題，有助於控制故障並保障運作的連續性。

布赫霍爾茨繼電器對效率的主要貢獻在於其確保運作穩定性的能力。變壓器內的故障偵測機制可減少非計畫性停電，提高電力供應的穩定性，並減少維修停機時間。這種可靠性直接影響系統的整體性能，從而長期實現節能和成本效益。

此外，布赫霍爾茨繼電器的應用體現了一種基於預防的變壓器管理策略。它們顯著降低了突發中斷的風險，這不僅延長了設備的使用壽命，也降低了運作風險。事實上，它們在保護變壓器方面的作用有助於建立一個故障率更低、效率更高的配電網絡，而這個網絡對於需求日益增長的現代能源系統至關重要。

安全貢獻

變壓器保護系統顯著提高了配電網路的安全性。這些系統的主要工作原理是識別過載、過熱和短路等異常情況，從而阻止可能導致火災、設備損壞或停電的潛在故障。透過早期檢測和自動幹預，危險情況得以緩解，為人員和設備提供了更安全的環境，有助於降低基礎設施風險。

此外，這些系統也大大提高了運作的穩定性和可靠性。它們能夠優化變壓器的性能，從而減少意外斷電，避免危及醫院或公共基礎設施等關鍵設施。預防斷電不僅是保護社區的一種方式，也是確保緊急服務正常運作的關鍵。

此外，此類安全措施的實施在很大程度上可以作為衡量電力系統品質的標準，從而為營運商和消費者帶來安全感和信心。變壓器保護系統透過優先採取預防措施和快速反應，有助於建立更安全、更具韌性的能源分配網路。

變壓器保護的未來趨勢

變壓器保護的未來在於高科技和智慧系統的融合。數位化是這項變革的關鍵驅動力，感測器和數據分析使得即時監測變壓器健康狀況成為可能。這些系統旨在幫助操作人員在故障發生前進行預測，從而減少停機時間並提高整體運作的可靠性。自動化仍然是確保快速響應問題並同時提高電網穩定性的重要因素。

此外，電網發展的另一個主要趨勢是將再生能源納入考量，並將其併入現有電網。未來的變壓器保護系統需要進行調整，以應對風能和太陽能等再生能源因波動性所帶來的挑戰。此外，隨著能源結構日益多元化，先進的保護演算法和靈活的系統對於維持電網平衡至關重要。同時，應對電壓、電流波動以及諧波的穩健策略也至關重要。

最後，變壓器保護領域的永續性和能源效率已成為市場需求的熱點。現代系統將致力於降低能源損耗，同時保護關鍵基礎設施，這與世界各國生產和使用更環保能源的趨勢相符。此外，為了延長變壓器的使用壽命並最大限度地減少對環境的影響，目前正在研發具有更高效率的新材料以及創新的冷卻方法。這些趨勢旨在實現變壓器保護的整體概念，同時滿足技術進步和永續發展的目標。
