Comprendre l'impédance d'un transformateur est essentiel pour garantir et optimiser le fonctionnement des systèmes électriques. Lors d'une analyse de court-circuit, l'interaction complexe entre l'impédance du transformateur et celle de la source est déterminante pour établir les niveaux de courant de défaut et les performances du système. Cet article détaille l'impédance d'un transformateur et vous guide pas à pas dans le calcul des conditions de court-circuit en tenant compte de l'impédance de la source. Que vous soyez ingénieur électricien souhaitant perfectionner vos compétences techniques ou étudiant cherchant à maîtriser les fondamentaux, cet article regorge d'informations et d'applications pratiques qui enrichiront votre expertise.

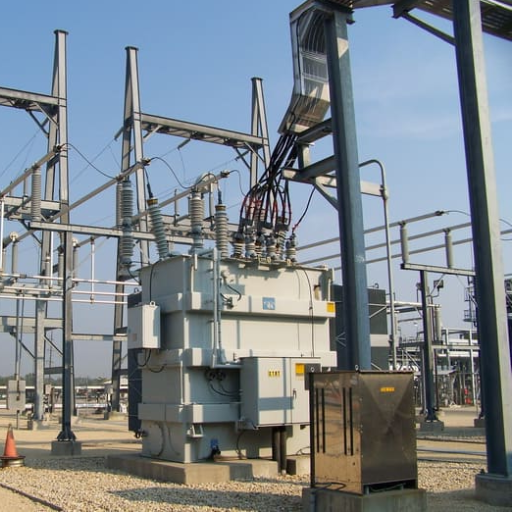

Comprendre l'impédance du transformateur
Définition de l'impédance du transformateur
L'impédance d'un transformateur est définie comme le pourcentage ou la mesure par unité du courant alternatif auquel il s'oppose. La résistance et la réactance de fuite du transformateur constituent cette impédance, qui influence principalement l'intensité du courant le traversant et la régulation de tension de l'appareil en charge. La régulation de tension est essentielle à la stabilité des réseaux de transport et de distribution d'énergie, ainsi qu'à la limitation des courants de défaut ; l'impédance devient donc un paramètre crucial dans ce contexte.
L'impédance d'un transformateur est un facteur primordial pour l'évaluation des courts-circuits. Elle détermine la limite de courant admissible en cas de défaut et est donc essentielle au choix des dispositifs de protection contre les surintensités. Une impédance élevée limite les courants de défaut, mais peut engendrer une régulation de tension insuffisante, tandis qu'une faible impédance assure une meilleure stabilité de la tension au prix de courants de défaut plus élevés.
Les transformateurs et leurs impédances sont au cœur des réseaux électriques. En bref, la connaissance des impédances des transformateurs est essentielle à la conception des systèmes, au choix des équipements et à l'analyse de sécurité. Les ingénieurs utilisent ce paramètre pour garantir un partage efficace de la charge lors du fonctionnement de transformateurs en parallèle et pour évaluer la fiabilité du réseau électrique. Une adaptation d'impédance appropriée dans les réseaux électriques contribue à minimiser les pertes d'énergie, à maintenir la stabilité de la tension et à protéger les équipements contre les dommages causés par les surintensités.
Importance de l'impédance du transformateur dans les systèmes électriques
L'impédance du transformateur est très importante en matière de puissance. Les systèmes de contrôle du flux d'énergie électrique utilisent l'impédance d'un transformateur, qui détermine son degré d'inhibition du courant alternatif en fonction de sa résistance et de sa réactance. Cette propriété est essentielle pour la régulation des niveaux de tension, la réduction des pertes de puissance et le transfert efficace d'énergie entre les différents éléments du réseau électrique.
La fonction principale de l'impédance d'un transformateur est de limiter les courants de défaut en cas de court-circuit. Les courants sont maintenus en dessous d'un certain seuil. contrôle par les transformateursEn effet, le transformateur protège les composants du système contre les dommages causés par les surintensités et réduit l'intensité du courant afin de limiter les risques de défaillance. De plus, le niveau d'impédance influe sur la manière dont les transformateurs participent au partage de charge lorsqu'ils fonctionnent en parallèle. Si les impédances sont parfaitement adaptées, chaque transformateur supporte la charge en fonction de sa capacité, garantissant ainsi la stabilité du système.
De plus, l'impédance du transformateur est un facteur déterminant pour la régulation de tension. Une impédance élevée peut entraîner d'importantes chutes de tension lors de la mise en charge, ce qui risque de nuire au bon fonctionnement des équipements du réseau. À l'inverse, une faible impédance induirait une faible chute de tension, mais les courants de court-circuit seraient élevés, nécessitant une conception soignée pour y remédier. En maîtrisant l'impédance du transformateur, les ingénieurs optimisent les réseaux électriques sur trois plans : l'efficacité, la fiabilité et la sécurité.
Rôle de l'impédance dans les scénarios de court-circuit
L'impédance est un facteur déterminant qui influence non seulement l'intensité du courant de court-circuit, mais aussi sa circulation dans les systèmes électriques lors d'un court-circuit. En cas de court-circuit, l'impédance influe sur le flux de courant. Une impédance élevée réduit l'intensité du courant de court-circuit, limitant ainsi les dommages matériels. À l'inverse, une faible impédance permet une intensité plus élevée, ce qui accroît le risque d'endommager les composants du système et exige donc des mesures de protection rigoureuses.
Si les valeurs d'impédance sont correctement maîtrisées et adaptées, les ingénieurs peuvent considérablement réduire l'impact des courts-circuits. Des niveaux d'impédance appropriés garantissent que le courant ne dépasse pas les limites supérieures définies, évitant ainsi toute surcharge énergétique du système. Le dispositif de protection, tel qu'un disjoncteur, pourra alors fonctionner de manière optimale et efficace, minimisant ainsi les dommages matériels.
L'identification de l'impédance optimale du transformateur est un autre aspect important du processus. Tout en garantissant l'efficacité opérationnelle, elle limite efficacement les courants de court-circuit. Il s'agit de trouver un compromis entre la sécurité du système et les pertes d'énergie inutiles. En intégrant la conception de l'impédance à une planification rigoureuse, on protège non seulement l'infrastructure électrique, mais on assure également la fiabilité du système et on minimise les temps d'arrêt dus aux pannes, ce qui garantit une stabilité opérationnelle à long terme.

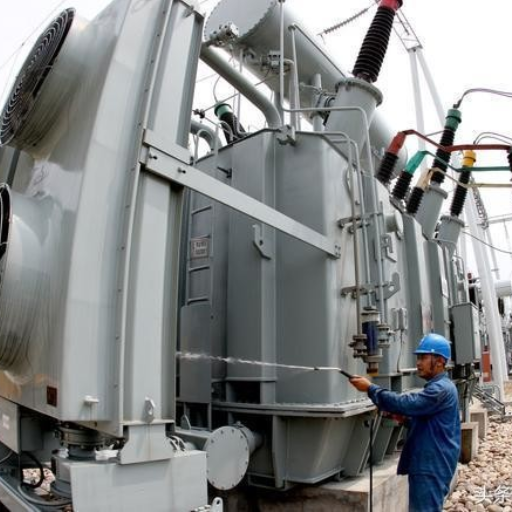

Méthodes de calcul de l'impédance des transformateurs
Aperçu des méthodes de calcul
Il existe plusieurs techniques simples pour calculer l'impédance d'un transformateur, chacune fournissant des données essentielles à la conception et au fonctionnement optimaux du système. Presque toutes les méthodes utilisées font appel à des calculs analytiques, des mesures empiriques et la modélisation numérique. Ces techniques diffèrent considérablement par leur complexité et leur domaine d'application ; toutefois, elles sont toutes indispensables à la détermination précise des caractéristiques d'impédance d'un transformateur.
Les calculs analytiques reposent sur des principes théoriques. Les ingénieurs peuvent estimer approximativement l'impédance en appliquant des équations mathématiques basées sur les paramètres de conception du transformateur, tels que la résistance des enroulements, le matériau du noyau et les dimensions physiques. Bien que ces calculs soient rapides et peu coûteux, ils exigent une connaissance approfondie des spécifications de conception du transformateur afin d'en garantir la précision.
Les mesures empiriques consistent à évaluer un transformateur en laboratoire afin de déterminer son impédance. L'utilisation d'essais en court-circuit, parmi d'autres méthodes, permet une mesure directe, ce qui rend cette méthode très fiable pour les transformateurs de grande taille et sur mesure. Bien que cette méthode nécessite un équipement spécifique et soit chronophage, elle fournit des données étroitement liées aux conditions de fonctionnement quotidiennes et est donc considérée comme très pratique. La modélisation numérique utilise des logiciels sophistiqués qui permettent de simuler le comportement du transformateur et d'obtenir ainsi des résultats très précis, notamment pour les systèmes complexes, car elle intègre la théorie et les conditions réelles.
Utilisation du système par unité pour le calcul de l'impédance
Le système d'unités relatives (per unit) est une méthode utilisée dans les calculs des réseaux électriques pour normaliser des valeurs telles que la tension, le courant, l'impédance et la puissance. Ce système simplifie la comparaison et l'analyse des grandeurs électriques pour différents niveaux de tension et composants. Il est particulièrement avantageux car il élimine la nécessité de conversions répétées entre différentes unités, ce qui rend les calculs plus simples et moins sujets aux erreurs.
Pour calculer l'impédance dans le système en unités relatives, la première étape consiste à établir les valeurs de base de la puissance et de la tension. L'impédance de base est ensuite déterminée à l'aide de la formule :
Z_base = (Tension de base)² / Puissance de base
Une fois l'impédance de base calculée, l'impédance réelle est divisée par cette valeur de base pour déterminer l'impédance par unité :
Z_pu = Z_actuel / Z_base
Cette impédance normalisée est sans dimension et s'applique universellement au sein du système, indépendamment des niveaux de tension.
Le principal avantage du système de valeurs par unité est qu'il simplifie les calculs complexes de circuits, notamment dans les systèmes à plusieurs niveaux de tension comme les transformateurs et les réseaux de transport d'électricité. En normalisant les valeurs, les ingénieurs peuvent facilement identifier les écarts, résoudre les problèmes et concevoir des systèmes cohérents et efficaces sans avoir à effectuer de fréquents réétalonnages pour les variations de tension. Ce système garantit également la comparabilité directe des résultats entre les différentes parties du réseau électrique.

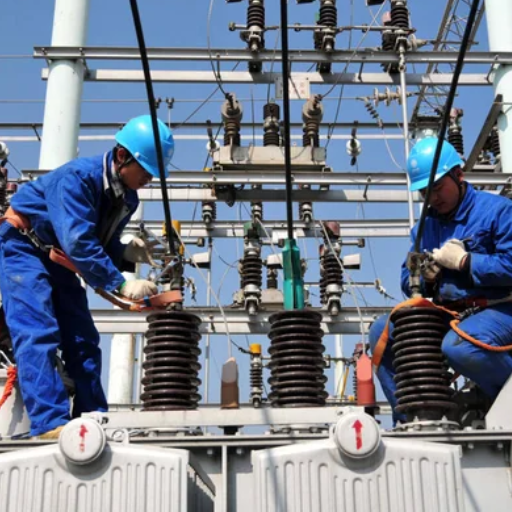

Analyse des courts-circuits
Importance des calculs de court-circuit
Les calculs de court-circuit sont fondamentaux pour garantir sécurité et fiabilité de l'électricité Systèmes électriques. Le courant susceptible de circuler en cas de défaut, comme un court-circuit dû à une défaillance d'isolation, une panne d'équipement ou un branchement accidentel, peut être déterminé par ces calculs. L'analyse des données permettra d'identifier le système offrant la solution la plus sûre, la moins perturbatrice et la plus fiable.
L'un des principaux avantages de l'analyse des courts-circuits est qu'elle permet de sélectionner et de dimensionner correctement les dispositifs de protection tels que les disjoncteurs et les fusibles. Leurs caractéristiques doivent être au moins égales aux niveaux de défaut maximaux admissibles (c'est-à-dire qu'ils doivent pouvoir supporter les courants de défaut sans se déclencher ni griller). Des calculs précis permettent d'éviter à la fois l'installation de dispositifs sous-dimensionnés susceptibles de griller, de mal fonctionner ou de ne pas protéger l'équipement en cas de défaut, et l'installation de dispositifs surdimensionnés dont le temps de réponse est trop long et qui peuvent causer des dommages encore plus importants au système.
De plus, les calculs de court-circuit sont essentiels à la stabilité du système. Des courants de défaut élevés peuvent provoquer une surchauffe, des contraintes mécaniques ou une chute de tension des équipements, ce qui peut perturber le fonctionnement et la maintenance du système. La connaissance des niveaux de défaut permet aux ingénieurs de positionner stratégiquement les dispositifs de protection et d'isoler efficacement les défauts, réduisant ainsi le risque de défaillances en cascade et assurant la continuité de service du réseau.
Influence de l'impédance de la source sur les performances en court-circuit
L'un des principaux facteurs influençant la tenue en court-circuit d'un système électrique est l'impédance de la source. Celle-ci a une incidence directe sur le niveau des courants de défaut dans le système en cas d'anomalies. Si l'impédance de la source est élevée, le courant de défaut sera faible ; les dispositifs de protection pourront alors fonctionner dans leurs limites nominales. À l'inverse, une faible impédance de source entraînera un courant de défaut élevé, augmentant ainsi le risque d'endommagement des équipements et créant des risques pour la sécurité.
L'impédance de la source est principalement due aux caractéristiques physiques du réseau électrique, qui comprend les composants de production, de transport et de distribution. Par exemple, l'impédance totale est constituée des transformateurs, des générateurs et des lignes de transport, qui sont des sources de résistance et de réactance. La compréhension de cette impédance est essentielle pour réaliser une analyse précise des défauts et sélectionner les dispositifs de protection appropriés.
Les ingénieurs peuvent optimiser l'impédance de la source afin d'obtenir un bon compromis entre les performances du système et sa sécurité de fonctionnement. Ils pourront ainsi concevoir des schémas de protection capables de détecter rapidement les défauts tout en minimisant les perturbations pour les autres parties du réseau. Une prise en compte adéquate de l'impédance de la source permettra une isolation efficace des défauts et contribuera donc à la fiabilité et à la stabilité du réseau électrique.
Scénarios courants de court-circuit et leurs implications
Le problème le plus grave des réseaux électriques est le court-circuit, qui peut parfois entraîner la destruction d'équipements, une coupure de courant, voire, dans le pire des cas, un accident. La connaissance des types de courts-circuits permet d'en atténuer considérablement les conséquences. Il s'agit généralement des défauts entre phases, des défauts phase-terre et des défauts triphasés. Chaque type de défaut présente des caractéristiques et des conséquences spécifiques au sein du réseau électrique.
Défauts entre lignes :
Les défauts entre phases sont créés par le contact de deux fils, ce qui engendre un chemin de faible résistance accidentel. Ce type de défaut provoque des courants anormalement élevés susceptibles d'endommager les composants électriques. Il entraîne également une instabilité de la tension dans le réseau et peut provoquer une coupure de courant, notamment dans les systèmes non protégés ou mal conçus.
Défauts entre la ligne et le sol :
L'un des types de défauts les plus fréquents est le défaut à la terre, qui survient lorsqu'un conducteur entre en contact avec la terre ou un équipement mis à la terre. Ce type de défaut tend à créer une surtension qui se répartit de manière inégale dans le système. Si les défauts à la terre sont très graves en raison de leurs effets sur le système, mais ne sont pas détectés rapidement par les mécanismes de protection, ils peuvent entraîner la destruction de transformateurs et d'autres appareils sensibles.
Défauts triphasés :
Bien que rares, les défauts triphasés sont les plus graves de tous les types de courts-circuits. Ils surviennent lorsqu'un court-circuit se produit simultanément sur les trois phases d'un réseau électrique, générant ainsi des courants de défaut très élevés. Ces défauts majeurs nécessitent un système de protection très performant, car ils peuvent causer des dommages considérables aux équipements et entraîner des coupures de courant prolongées. Les disjoncteurs doivent interrompre rapidement le courant de défaut élevé afin d'éviter des conséquences encore plus graves.
Il est essentiel d'identifier tous les défauts courants et d'adopter des systèmes de protection adaptés pour garantir la fiabilité du réseau électrique. L'utilisation de relais de protection, de disjoncteurs et une conception système rigoureuse contribuent à minimiser les risques, assurant ainsi un fonctionnement sûr et stable. Une surveillance active, associée à une planification efficace des interventions, permet de réduire considérablement les conséquences des courts-circuits.

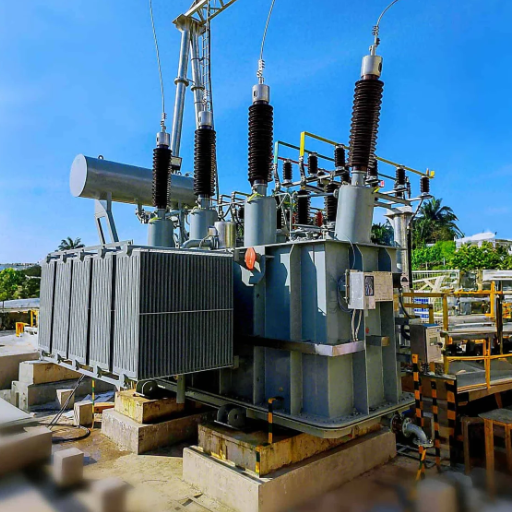

Impédance de base et en pourcentage
Calcul du pourcentage d'impédance d'un transformateur
L'impédance en pourcentage d'un transformateur est calculée par la formule suivante :
Impédance en pourcentage = (Chute de tension à pleine charge / Tension nominale) × 100
La chute de tension à pleine charge est mesurée en faisant passer le courant nominal dans l'enroulement primaire du transformateur, tandis que l'enroulement secondaire est court-circuité. On mesure alors la tension nécessaire pour maintenir ce courant, c'est-à-dire la tension de court-circuit ou tension d'impédance.
L'impédance relative joue un rôle important car elle caractérise la chute de tension en charge et les niveaux de défaut du système. Un transformateur à impédance relative élevée subira une chute de tension plus importante en charge, mais limitera mieux les courants de défaut. À l'inverse, un transformateur à impédance relative faible subira une chute de tension moindre, mais sera exposé à des courants de défaut plus élevés. Cet équilibre est crucial pour la fabrication des transformateurs et l'intégration au réseau.
La compréhension du pourcentage d'impédance facilite également les opérations en parallèle, car elle garantit que les transformateurs connectés répartiront les charges dans les mêmes proportions. Le recours à des calculs et des comparaisons précis assure la compatibilité, le bon fonctionnement et l'efficacité des systèmes électriques.
Applications de l'impédance de base et de l'impédance en pourcentage dans la conception
L'impédance de base et l'impédance relative constituent le fondement même de la conception des systèmes électriques, et leur influence sur l'efficacité, la sécurité et l'harmonisation des composants est indéniable. Dans la conception des transformateurs, ces paramètres sont primordiaux, car ils déterminent le niveau de régulation de tension et les courants de défaut. Le paramétrage et le calcul des différents niveaux d'impédance permettent aux ingénieurs d'optimiser le rendement des transformateurs en fonctionnement normal, tout en accélérant la mise en œuvre des mesures de sécurité en cas de défaut.
De plus, l'impédance de base et l'impédance relative sont également utilisées pour la coordination et la protection des réseaux électriques. Le concept d'impédance est essentiel à la conception des relais de protection et des disjoncteurs capables de gérer correctement les courants de défaut. Cette coordination permet ainsi aux dispositifs de protection d'agir au moment opportun, évitant ainsi les coupures de courant, les dommages matériels et autres désagréments qu'ils pourraient engendrer.
L'impédance est un facteur crucial dans le cas du partage de charge et du fonctionnement en parallèle des transformateurs. Des valeurs d'impédance correctement adaptées garantissent une répartition uniforme de la charge entre les transformateurs fonctionnant en parallèle, évitant ainsi les surcharges et préservant la fiabilité du système. Grâce à une conception rigoureuse de l'impédance, les ingénieurs contribuent à l'amélioration des performances globales du système et à la réduction des risques de pannes.

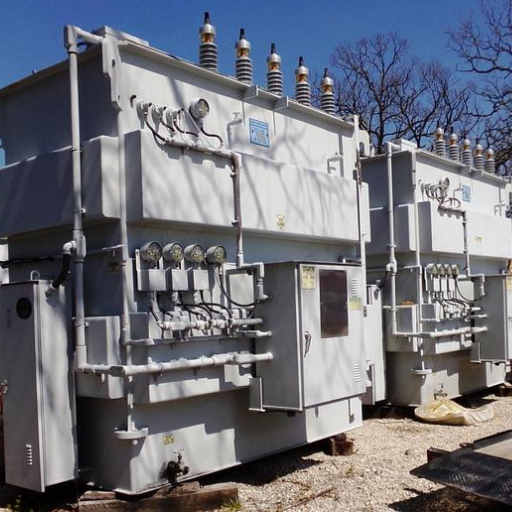

Défis d'ingénierie liés au calcul de l'impédance des transformateurs
Gestion des positions de robinet non standard
Les positions non standard des prises des transformateurs sont difficiles à gérer car leur influence sur la régulation de tension et l'équilibre du réseau est parfois plus importante que prévu. Toute modification de la position d'une prise par rapport aux spécifications standard entraîne une variation de l'impédance du transformateur. Ceci peut également affecter la répartition de la charge entre les transformateurs connectés en parallèle, ce qui peut conduire à une situation où l'un des transformateurs chauffe tandis que l'autre reste froid, voire pire, à une instabilité du réseau électrique due à une distribution inégale de la puissance.
Avant de modifier la position des prises d'un transformateur, les ingénieurs doivent effectuer une analyse détaillée des valeurs d'impédance qui seront altérées. Les calculs prendront en compte la relation entre la nouvelle position des prises et la variation d'impédance. Ceci permettra un réglage précis des paramètres du système et garantira le bon fonctionnement des transformateurs, même avec des prises non appariées. L'utilisation d'outils de simulation et de mesures très précises est également utile pour prédire le comportement des transformateurs dans des conditions non standard.
De plus, des tests et une surveillance périodiques sont essentiels en cas de prises non standard. Les ingénieurs doivent consigner chaque modification opérationnelle et informer l'équipe de toute anomalie survenue. L'établissement de protocoles clairs concernant les prises et la maintenance de l'équilibrage du système permettra d'éviter les risques liés à une charge inégale. L'adoption de ces mesures garantira une gestion efficace des difficultés posées par les prises non standard et le maintien des performances du transformateur et de la fiabilité du système au niveau souhaité.
Défis liés au partage de charge lors d'opérations parallèles
L'inadéquation des impédances des transformateurs constitue l'un des principaux défis à relever lors du fonctionnement en parallèle avec partage de charge. Si les valeurs d'impédance des transformateurs diffèrent, la charge peut être inégalement répartie, un transformateur pouvant être surchargé tandis que les autres sont sous-utilisés. Ce déséquilibre peut entraîner une surchauffe, une baisse de rendement, voire la destruction totale du matériel s'il n'est pas corrigé.
Un mauvais réglage des prises est une autre cause déterminante. Lorsque les transformateurs en parallèle ne sont pas correctement alignés au niveau de leurs prises, cela peut engendrer des différences de tension. Ces variations de tension provoquent des courants de circulation qui non seulement nuisent au rendement global, mais créent également des conditions propices à l'instabilité du système et à des pertes d'énergie inutiles.
Les difficultés mentionnées ci-dessus peuvent être efficacement gérées en adaptant d'abord les impédances, puis en alignant les prises avant la mise sous tension des transformateurs. De plus, l'utilisation de systèmes de surveillance en temps réel facilite grandement la détection précoce des anomalies, permettant ainsi une intervention corrective immédiate et garantissant un partage de charge équilibré. Enfin, la maintenance régulière et la formation du personnel contribuent à améliorer la fiabilité du système et à réduire les risques liés au fonctionnement en parallèle des transformateurs.
Erreurs courantes dans les calculs d'impédance
Le calcul de l'impédance est essentiel au bon fonctionnement des systèmes électriques, mais des erreurs peuvent néanmoins se produire pour diverses raisons. L'un des problèmes les plus fréquents est l'utilisation de formules inappropriées ou une mauvaise compréhension du comportement des circuits. Par exemple, si l'influence de la fréquence sur l'impédance n'est pas prise en compte, le résultat sera incorrect. De même, négliger les effets des composants parasites (inductance et capacité des câbles, par exemple) risque d'entraîner des écarts, notamment aux hautes fréquences.
Une erreur fréquente, et une autre source d'erreur, réside dans la procédure de mesure et d'interprétation des paramètres du système. Un mauvais étalonnage des appareils de mesure peut entraîner des données erronées, par exemple avec des appareils trop anciens ou mal étalonnés. Des erreurs peuvent également survenir si les facteurs environnementaux ne sont pas pris en compte, notamment les variations de température qui peuvent modifier la résistance et la réactance des matériaux.
Les erreurs humaines, comme la saisie d'une valeur erronée ou une mauvaise interprétation des données, peuvent fortement contribuer aux problèmes de calcul d'impédance. L'absence de documentation adéquate ou de double vérification des calculs aggrave souvent ces problèmes. Les ingénieurs doivent donc respecter les procédures standard, saisir les données avec précision et confirmer les résultats par des vérifications croisées ou des simulations régulières afin de limiter ces erreurs. La continuité de ces pratiques garantit la précision et la fiabilité des calculs d'impédance.
Foire Aux Questions (FAQ)
Q : Qu'est-ce que le calcul de l'impédance d'un transformateur et pourquoi est-il nécessaire ?
A: Le calcul de l'impédance du transformateur permet de déterminer son impédance (z) ou son pourcentage d'impédance à partir de sa plaque signalétique. Il sert à évaluer le courant de défaut disponible et le courant traversant le transformateur en cas de court-circuit. Ces calculs sont principalement utilisés pour le dimensionnement des dispositifs de protection, l'estimation du courant au niveau du secondaire et, surtout, pour optimiser la distribution de la puissance absorbée par le primaire vers le secondaire.
A: Pour calculer l'impédance d'un transformateur, le pourcentage d'impédance est essentiel pour déterminer le courant de court-circuit et le courant nominal primaire. La méthode d'alimentation par éléments finis (PE) consiste à diviser l'impédance totale en primaire et secondaire de sorte que l'impédance aux bornes soit égale à Z = (V²/S), où V est la tension du transformateur au secondaire et S sa puissance apparente correspondante en kVA ou MVA.
Q : Comment détermine-t-on l'impédance en ohms d'un transformateur ?
A: Utilisez la tension primaire nominale (ou une tension de base équivalente) pour convertir l'impédance en pourcentage en ohms : Z(ohm) = (impédance en pourcentage/100) × (Vbase² / Sbase), où Vbase est la tension primaire (ou secondaire) en volts et Sbase est la puissance apparente (kVA ou MVA) en VA. Cette conversion permet d'utiliser un calculateur d'impédance ou de réaliser une comparaison de systèmes par unité, et facilite le calcul des valeurs de courant de défaut et de courant primaire.
Q : Quelle est la valeur calculée du courant de défaut disponible au secondaire du transformateur ?
A: Pour calculer l'impédance du transformateur et le courant de défaut disponible au secondaire, il faut utiliser la puissance apparente nominale (kVA) et l'impédance relative du transformateur : Courant de défaut = (kVA × 1000) / (√3 × Vsecondaire) pour un système triphasé, puis diviser la valeur obtenue par unité de puissance apparente par l'impédance relative/100. On peut également utiliser l'impédance Z en ohms pour calculer le courant aux bornes en cas de défaut franc.
Q : Qu’est-ce que le concept de système par unité dans le calcul de l’impédance d’un transformateur ?
A: La méthode des valeurs relatives facilite le calcul de l'impédance des transformateurs en normalisant les valeurs z sur une base commune (kVA et kV). Grâce à cette méthode, il est aisé de comparer des transformateurs à haute et basse impédance, d'additionner les impédances et de déterminer les courants primaire et secondaire sans avoir à constamment changer d'unité. Ceci est particulièrement utile lorsqu'on travaille avec plusieurs transformateurs ou des tensions primaires nominales différentes.
Q : Influence de la tension primaire et secondaire sur les courants ?
A: Le calcul de l'impédance, basé sur la tension primaire et la tension primaire nominale, détermine le courant primaire (I<sub>primaire</sub>) selon la formule I<sub>primaire</sub> = (kVA × 1000) / (√3 × V<sub>primaire</sub>) pour les unités triphasées. Le courant au secondaire dépend de la tension secondaire. Toute modification des niveaux de tension (mVA et kV) ou des tensions nominales modifie l'impédance équivalente et, par conséquent, le courant en aval.
A: L'impédance Z en ohms est souvent mentionnée sur la plaque signalétique, ainsi que le pourcentage d'impédance, la puissance apparente (kVA) et la tension primaire nominale. Ces valeurs servent généralement d'entrée dans un calculateur d'impédance ou dans un calcul manuel d'impédance de transformateur afin d'obtenir le courant de défaut secondaire, le courant traversant le transformateur et de déterminer le dimensionnement de la protection au niveau du tableau électrique ou des équipements en aval.
Q : Deux transformateurs ont la même puissance apparente (kVA). Comment expliquer alors qu'ils présentent des courants de défaut différents ?
A: Les transformateurs, même couplés avec la même puissance apparente (kVA), peuvent présenter une impédance plus ou moins élevée en raison de leur construction, de leur enroulement et de leur impédance relative. Une impédance élevée atténue le courant de défaut, tandis qu'une impédance faible l'amplifie. Ces différences modifient également le courant atteignant les bornes secondaires et le courant au niveau du transformateur lors des défauts, ce qui influe sur la coordination et l'efficacité de la distribution d'énergie.
