Основные знания: Поддержание точности, надежности и принятие превентивных мер в промышленности и коммерческих условиях имеет решающее значение для обеспечения бесперебойной работы. В основе профессионального инструментария лежит незаменимый тестер сопротивления высоковольтной изоляции, который проверяет целостность электрических изоляционных систем и предотвращает дорогостоящие отказы оборудования, одновременно обеспечивая максимальную безопасность на рабочем месте.

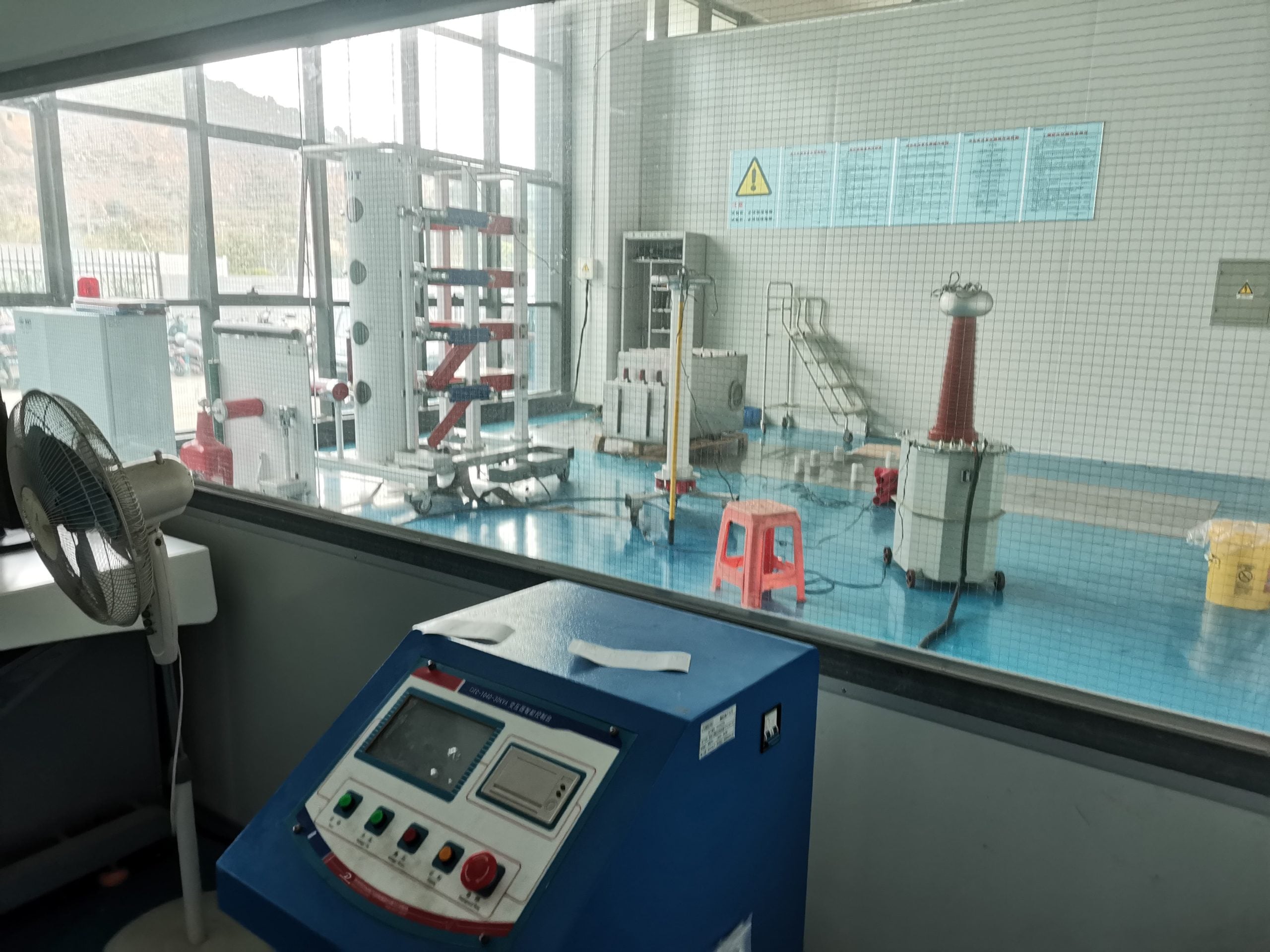

Введение в высоковольтные измерители сопротивления изоляции
Что такое высоковольтный тестер сопротивления изоляции?
Высоковольтное оборудование для испытания сопротивления изоляции измеряет сопротивление изоляции оборудования и электроприборов, работающих под высоким напряжением. Эти сложные приборы проверяют свойства изоляционных материалов, прикладывая известное напряжение и проверяя их сопротивление, чтобы предотвратить утечки и потенциальные отказы.
Современные цифровые возможности
- Цифровой интерфейс для более высокой точности
- Расширенный спектр испытаний промышленного оборудования
- Испытание силовых трансформаторов и электроустановок
- Возможности автоматической отчетности
Преимущества прогнозируемого обслуживания
- Обнаруживает слабость или ухудшение изоляции
- Ранние признаки повреждения изоляции
- Обнаружение влияния окружающей среды (влажность, загрязнение, старение)
- Предотвращает дорогостоящие эксплуатационные риски
Значение испытания сопротивления изоляции
Проверка сопротивления изоляции имеет решающее значение для поддержания эффективности и безопасности электрических систем. Она позволяет обнаружить скрытые проблемы, такие как ухудшение изоляции или загрязнение, которые могут привести к внезапному отказу оборудования.
Основные преимущества регулярного тестирования:
- Энергоэффективность: Предотвращает токи утечки, вызывающие потери энергии
- Юридические вопросы: Обеспечивает соблюдение местных и международных правил безопасности
- Профилактическое обслуживание: Позволяет отслеживать тенденции для стратегического планирования технического обслуживания
- Экономия на издержках: Сокращает незапланированные простои и продлевает срок службы оборудования
Распространенные применения при техническом обслуживании
Трансформаторы, выключатели, кабели
Двигатели, приводы, системы управления
Ветряные турбины, фотоэлектрические системы
Плановые проверки, контроль соответствия
Типы тестеров сопротивления изоляции
Цифровые и аналоговые тестеры изоляции
| Характеристика | Цифровые тестировщики | Аналоговые тестеры |
|---|---|---|
| Дисплей | Цифровые дисплеи высокого разрешения | Аналоговый стрелочный индикатор |
| Точность подачи | Более высокая точность, исключает ошибки интерпретации | Базовая точность, возможны ошибки чтения |
| Управление данными | Автоматизированное хранение данных, интеграция программного обеспечения | Требуется ручная запись |
| Требования к питанию | Требуются батареи или источник питания. | Часто имеют автономное питание, не требуют батареек. |
| связь | Bluetooth, передача данных в реальном времени | Нет возможности подключения |
| Стоимость | Более высокие первоначальные инвестиции | Более низкая стоимость, более простая конструкция |
| Долговечность | Продвинутый, но потенциально более хрупкий | Прочность и долговечность промышленного применения |
Обзор мегаомметра
Мегаомметры, также известные как измерители сопротивления изоляции, определяют наличие электрической изоляции, обнаруживая высокие значения сопротивления в мегаомах. Они подают определённое напряжение для проверки изоляции на наличие пробоя или её ослабления.
Характеристики современного мегаомметра
- Цифровые дисплеи с автоматическим тестированием
- Возможности регистрации данных
- Диапазоны переменного напряжения до 10 кВ
- Возможности удаленного тестирования
- Устойчивость к воздействию окружающей среды (водонепроницаемость/пыленепроницаемость)
Улучшения безопасности
- Длительное время автономной работы с быстрой зарядкой
- Предупреждения о напряжении при работе с высоким напряжением
- Цепи разряда для безопасного разряда напряжения
- Защита оператора во время тестирования
Выбор моделей на 1 кВ, 2.5 кВ или 5 кВ
| Уровень напряжения | Области применения | Типовое оборудование | Профиль пользователя |
|---|---|---|---|
| Модели 1 кВ | Испытание низковольтного оборудования | Системы управления, бытовая электропроводка, испытания общего назначения | Электрики, мелкие монтажные работы |
| Модели 2.5 кВ | Оборудование среднего напряжения | Трансформаторы, кабели, обмотки двигателей | Профессиональная среда, промышленное обслуживание |
| Модели 5 кВ | Высоковольтные системы | Распределительные системы, подстанции, мощные генерирующие источники | Критически важные объекты, коммунальные предприятия |
Ключевые характеристики, которые следует учитывать
Диапазон и точность напряжения
При выборе мегаомметра решающее значение имеют диапазон напряжения и точность. Большинство приборов работают в диапазоне от 50 до 10,000 XNUMX В, в зависимости от требований.
Критические факторы точности:
- Высокое разрешение дисплея: Обеспечивает точные измерения сопротивления
- Стабильное выходное напряжение: Поддерживает постоянные условия тестирования
- Температурная компенсация: Точные показания в любых условиях окружающей среды
- Возможность работы в нескольких диапазонах: Адаптируется к различным сценариям тестирования
Цифровые функции и параметры отображения
Технологии отображения
- ЖК/светодиодные экраны с подсветкой
- Интерфейсы с сенсорным экраном
- Столбчатые диаграммы и числовые индикаторы
- Визуальные подсказки в реальном времени
Управление данными
- Хранение и регистрация данных на устройстве
- Bluetooth-соединение для передачи данных
- Интеграция специализированного программного обеспечения
- Автоматизированная диагностическая отчетность
Умные функции
- Программируемые пороговые значения
- Автоматические сигналы тревоги и оповещения
- Мониторинг соответствия
- Возможности уменьшения ошибок
Рейтинги долговечности и безопасности
- Прочная конструкция: Корпус, устойчивый к падениям и ударам
- Рейтинги CAT IV: Безопасная работа в условиях высокого напряжения
- Защита IP: Защита от проникновения пыли и воды
- Автоматические функции безопасности: Обнаружение и изоляция напряжения
Популярные бренды и модели
Цифровые тестеры изоляции Fluke
Цифровые тестеры изоляции Fluke обеспечивают лучшую в отрасли точность, надежность и прочность, сохраняя свой статус фаворитов среди технических специалистов в различных отраслях.
Основные характеристики Fluke
- Интеллектуальный анализ: Автоматические расчеты PI и DAR
- Широкий диапазон: Измерения до 10 кВ
- Регистрация данных: Анализ тенденций с течением времени (Fluke 1555)
- Связь: Интеграция программного обеспечения Fluke Connect
- Безопасность: Рейтинги CAT IV и соответствие IEC 61557
Тестеры сопротивления изоляции Extech
Тестеры сопротивления изоляции Extech пользуются доверием при поиске неисправностей и обеспечении работоспособности электросистем. Они отличаются универсальностью и простотой использования в различных отраслях.
| Модель | Испытательное напряжение | Диапазон сопротивления | Ключевые особенности | Для каких задач |
|---|---|---|---|---|
| Extech MG310 | До 1000 В | 2000MΩ | Компактный дизайн, интуитивно понятный интерфейс | Универсальное тестирование, начальный уровень |
| Extech MG500 | До 5000 В | 60 ГОм | Промышленная модель, расширенная диагностика | Промышленное применение, испытания в тяжелых условиях |
| Серия Extech 380260 | До 5000 В | Высокий диапазон | Измерения PI и DAR, прочная конструкция | Прогностическое обслуживание, критические системы |
| Экстек 380820 | До 1000 В | Стандартный диапазон | Двойная функция, дисплей с подсветкой | Профессиональное использование, трансформаторы, кабели |
Рекомендации по использованию тестеров сопротивления изоляции
Подготовка и меры безопасности
- Ручная проверка: Изучите функции тестера, технические характеристики и инструкции по технике безопасности.
- Проверка оборудования: Проверьте свинцовые провода и аксессуары на наличие повреждений.
- Экологическая оценка: Обеспечить сухую, безопасную зону тестирования
- Общение: Координируйте действия с членами команды на рабочем месте
- Проверка: Подтвердите правильность заземления и подключений.
Пошаговые процедуры тестирования
Осмотрите оборудованиеОбращайте внимание на наличие видимых повреждений, грязи или влаги, которые могут повлиять на точность теста. Убедитесь, что всё чисто и в надлежащем состоянии.
Изолировать цепьОтключите оборудование от всех источников питания. Используйте вольтметр для подтверждения полного обесточивания и изоляции.
Выберите соответствующее тестовое напряжениеЧтобы определить правильное испытательное напряжение, обратитесь к спецификациям и стандартам оборудования. Избегайте использования слишком высокого или слишком низкого напряжения.
Подключите тестерПодключите выводы к цепи: один к проверяемому проводнику, другой — к корпусу оборудования или заземлению. Проверьте все соединения.
Провести тестВключите тестер, дождитесь стабилизации, наблюдайте за значениями сопротивления и записывайте показания с течением времени, поддерживая при этом стабильные условия.
Анализировать результатыСравните показания сопротивления с допустимыми нормами. Низкие значения сопротивления указывают на слабую изоляцию, требующую внимания.
Выводы документаСоздавайте комплексные отчеты, включая измерения, условия окружающей среды и наблюдения для записей о техническом обслуживании.
Восстановить системуОсторожно отсоедините тестер, снова подключите оборудование к источнику питания и проведите окончательную проверку, чтобы убедиться в правильности сборки.
Анализ результатов теста
Правильная интерпретация результатов испытаний имеет решающее значение для принятия эффективных решений по техническому обслуживанию. Следуйте этим рекомендациям по анализу:
Процесс анализа результатов:
- Проверка данных: Убедитесь, что все измерения были записаны правильно.
- Сравнительный анализ: Сравните с установленными стандартами или спецификациями производителя
- Расследование аномалий: Проверить нарушения на наличие ошибок тестирования или фактических сбоев системы
- Анализ тренда: Определите закономерности, указывающие на повторяющиеся проблемы
- Оценка приоритета: Категоризируйте проблемы, требующие немедленного и планового решения
- Документация: Создавайте прозрачные отчеты с практическими рекомендациями
Справочные источники
-
Что такое высоковольтный цифровой тестер изоляции?
Обсуждаются преимущества использования цифровых тестеров изоляции, включая раннее обнаружение проблем с изоляцией. -
Основы испытания сопротивления изоляции и почему это важно
Объясняет диагностическую процедуру оценки эффективности изоляции в электрических системах. -
4 факта, которые вам нужно знать об испытании сопротивления изоляции
Подчеркивает важность высоковольтных тестеров изоляции для раннего обнаружения ухудшения состояния оборудования. -
Руководство по эксплуатации высоковольтного тестера изоляции 505
Содержит подробные инструкции по использованию измерителей сопротивления изоляции в условиях отсутствия напряжения. -
Руководство по испытанию сопротивления изоляции
Основное внимание уделяется использованию тестирования сопротивления изоляции для профилактического обслуживания и предотвращения непредвиденных простоев.
Часто задаваемые вопросы (FAQ):
Каковы технические характеристики высоковольтного тестера сопротивления изоляции?
Высоковольтные тестеры сопротивления изоляции обычно имеют диапазон испытательного напряжения от 250 В до 5 кВ и подходят для различных электроустановок. Они измеряют сопротивление изоляции в мегаомах (МОм), обеспечивая точные показания для выявления проблем с изоляцией системы. Многие модели оснащены встроенными модулями памяти для сохранения результатов измерений и поддержки программ профилактического обслуживания.
Как выполняет свою работу тестер изоляции?
Тестер изоляции подаёт испытательное напряжение (от 250 В до 5 кВ) на изоляционные материалы кабелей или оборудования, а затем измеряет результирующее сопротивление в омах. При подаче напряжения электрический ток пытается протекать через пути утечки изоляции, и прибор измеряет это сопротивление, чтобы определить состояние изоляции. Этот процесс помогает обнаружить повреждения и оперативно принять меры по их устранению.
Каковы преимущества цифровых тестеров сопротивления изоляции?
Цифровые измерители сопротивления изоляции обладают рядом преимуществ, включая высокую точность измерений, удобный интерфейс с чёткими дисплеями, встроенную память для хранения результатов испытаний и возможность выбора испытательного напряжения для различных применений. Они часто обладают расширенными функциями, такими как регистрация данных, беспроводное подключение и автоматическое составление отчётов, что делает их незаменимыми инструментами для инженеров-электриков и специалистов по техническому обслуживанию.
Как проводятся испытания изоляции электрооборудования?
Сначала убедитесь, что оборудование обесточено и отсоединено от источников питания. Выберите подходящее испытательное напряжение (от 250 В до 5 кВ) в зависимости от номинала изоляции оборудования. Подсоедините выводы тестера к проверяемой изоляции и к заземлённому проводнику. Нажмите кнопку измерения, чтобы подать испытательное напряжение и измерить сопротивление (обычно в диапазоне от 1 до 10 МОм). Сравните результаты с характеристиками производителя, чтобы определить состояние изоляции.
Каково значение измерения сопротивления изоляции?
Измерение сопротивления изоляции критически важно для безопасности и надежности электросистемы. Оно позволяет выявить ухудшение состояния изоляции, приводящее к утечке тока и выходу оборудования из строя. Регулярное тестирование позволяет проводить профилактическое обслуживание, выявляя потенциальные проблемы на ранней стадии и предотвращая дорогостоящие простои. Высоковольтные измерители сопротивления изоляции обеспечивают точные измерения, необходимые для оценки изоляции кабелей и целостности электрооборудования, что позволяет принимать обоснованные решения по техническому обслуживанию.
Каковы обычные области применения высоковольтного тестера сопротивления изоляции?
Высоковольтные измерители сопротивления изоляции используются в различных областях, включая электромонтажные работы, обслуживание двигателей, генераторов и трансформаторов, испытание изоляции кабелей и калибровку оборудования. Такие отрасли, как коммунальное хозяйство, производство и строительство, используют эти приборы для оценки качества изоляции и предотвращения отказов оборудования. Они являются основополагающими инструментами в электротехнике и обслуживании, гарантируя соответствие электроустановок стандартам безопасности.
